ESP32 S3 - Temperatur- und Feuchtigkeitssensor
Dieses Tutorial zeigt Ihnen, wie Sie DHT11- oder DHT22-Temperatur- und Feuchtigkeitssensoren an Ihren ESP32 S3 anschließen und Umweltdaten in Echtzeit auslesen. Ob Sie eine Wetterstation oder ein Hausautomationsprojekt bauen – die DHT-Sensoren arbeiten nahtlos mit den digitalen Ein-/Ausgängen des ESP32 S3 zusammen.
Was Sie bauen werden:
- Eine Schaltung, die einen DHT11- oder DHT22-Sensor mit dem ESP32 S3 verbindet
- Einen Arduino-Sketch, der Temperatur- und Feuchtigkeitswerte vom Sensor ausliest
- Eine Ausgabe im Seriellen Monitor, die die aktuelle Temperatur in Celsius und Fahrenheit anzeigt
- Eine Grundlage für praxisnahe Projekte wie intelligente Gewächshäuser und Klimamonitore
Erforderliche Hardware
Oder Sie können die folgenden Kits kaufen:
| 1 | × | DIYables ESP32 S3 Starter-Kit (ESP32 S3 enthalten) | |
| 1 | × | DIYables Sensor-Kit (18 Sensoren/Displays) |
Überblick über DHT11 and DHT22 Temperature and Humidity Sensor
DHT11 und DHT22 sind digitale Temperatur- und Feuchtigkeitssensoren, die kalibrierte Werte über eine einzige Datenleitung liefern und sich daher unkompliziert in den ESP32 S3 integrieren lassen. Beide Sensoren sind in Maker-Projekten weit verbreitet, da sie keine analoge Schaltung benötigen und von einer gut gepflegten Arduino-Bibliothek unterstützt werden. Obwohl sie dieselbe Pinbelegung und dasselbe Kommunikationsprotokoll haben, bietet der DHT22 eine höhere Genauigkeit und einen größeren Messbereich, während der DHT11 die günstigere Option für einfache Anwendungen ist.
Wichtige Spezifikationen
Die folgende Tabelle vergleicht die beiden Sensoren direkt miteinander:
| DHT22 | DHT11 | |
|---|---|---|
| Preis | günstig | sehr günstig |
| Feuchtigkeitsbereich | 0% bis 100% | 20% bis 80% |
| Feuchtigkeitsgenauigkeit | ± 2% bis 5% | 5% |
| Temperaturbereich | -40°C bis 80°C | 0°C bis 50°C |
| Temperaturgenauigkeit | ± 0.5°C | ± 2°C |
| Abtastrate | 0.5Hz (einmal alle 2 Sekunden) | 1Hz (einmal pro Sekunde) |
| Abmessungen | 15.1mm x 25mm x 7.7mm | 15.5mm x 12mm x 5.5mm |
| Betriebsspannung | 3 bis 5V | 3 bis 5V |
Der DHT22 ist die bessere Wahl, wenn es auf Präzision ankommt, während der DHT11 eine kostengünstige Lösung für unkritische Umweltmessungen ist. Beide Sensoren arbeiten mit 3,3 V, der nativen Spannung des ESP32 S3 – ein Pegelwandler ist nicht erforderlich.
Gemeinsamkeiten von DHT11 und DHT22
- Identische Pinbelegung mit 4 Pins
- Gleiche Verdrahtung mit dem ESP32 S3
- Kompatibler Code mit minimalen Änderungen
- Beide nutzen digitale Eindrahtkommunikation
- Geringer Stromverbrauch, ideal für Batterieprojekte

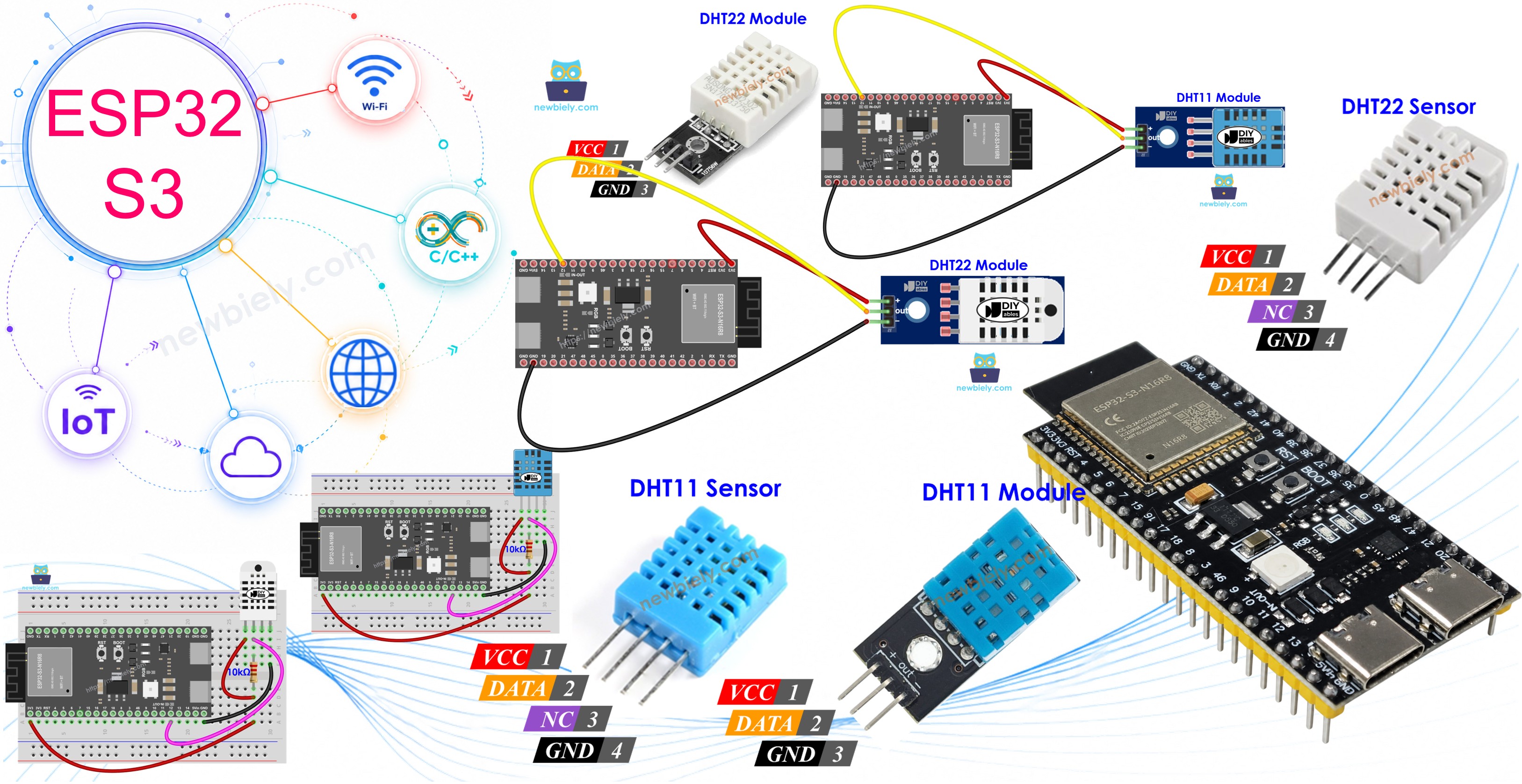

Pinbelegung von DHT11 und DHT22
Die Temperatur- und Feuchtigkeitssensoren DHT11 und DHT22 haben dieselbe Konfiguration mit 4 Pins. Die Pins haben von links nach rechts folgende Funktionen:
- VCC-Pin: Mit der Stromversorgung (3,3V oder 5V) verbinden
- DATA-Pin: Digitaler Signalpin für die Kommunikation mit dem ESP32 S3
- NC-Pin: Nicht verbunden (unbeschaltet lassen)
- GND-Pin: Mit Masse (0V) verbinden
Modulversion (empfohlen)
Wir empfehlen dringend, DHT11- und DHT22-Sensormodule für eine einfachere Verdrahtung zu verwenden. Sensormodule enthalten einen integrierten Pull-up-Widerstand, sodass kein externer Widerstand nötig ist. Das Modul hat nur drei Pins – VCC, GND und DATA (manchmal mit +, − und OUT beschriftet) –, was den Aufbau auf dem Steckbrett deutlich schneller und weniger fehleranfällig macht.
Hinweis: Die Pin-Reihenfolge kann je nach Hersteller variieren – prüfen Sie immer die Beschriftung auf Ihrem Modul, bevor Sie die Stromversorgung anschließen.
Schaltplan zwischen DHT11/DHT22 und ESP32 S3
Die Verdrahtung ist für die Sensoren DHT11 und DHT22 mit dem ESP32 S3 identisch, sodass Sie unabhängig vom gewählten Sensor nur ein Verdrahtungsschema lernen müssen. Wenn Sie den nackten Sensor mit 4 Pins (kein Modul) verwenden, setzen Sie einen 10-kΩ-Pull-up-Widerstand zwischen die DATA-Leitung und die 3,3-V-Schiene, um eine zuverlässige Kommunikation sicherzustellen.
Sicherheitshinweise
Versorgen Sie den Sensor immer über den 3,3-V-Pin des ESP32 S3 statt über 5 V – sowohl DHT11 als auch DHT22 sind mit 3,3 V kompatibel, und die GPIO-Pins des ESP32 S3 sind nicht 5-V-tolerant. Halten Sie die DATA-Leitung so kurz wie möglich, um Probleme mit der Signalintegrität zu vermeiden, und tauschen Sie den Sensor niemals im laufenden Betrieb aus, während die Platine mit Strom versorgt ist.

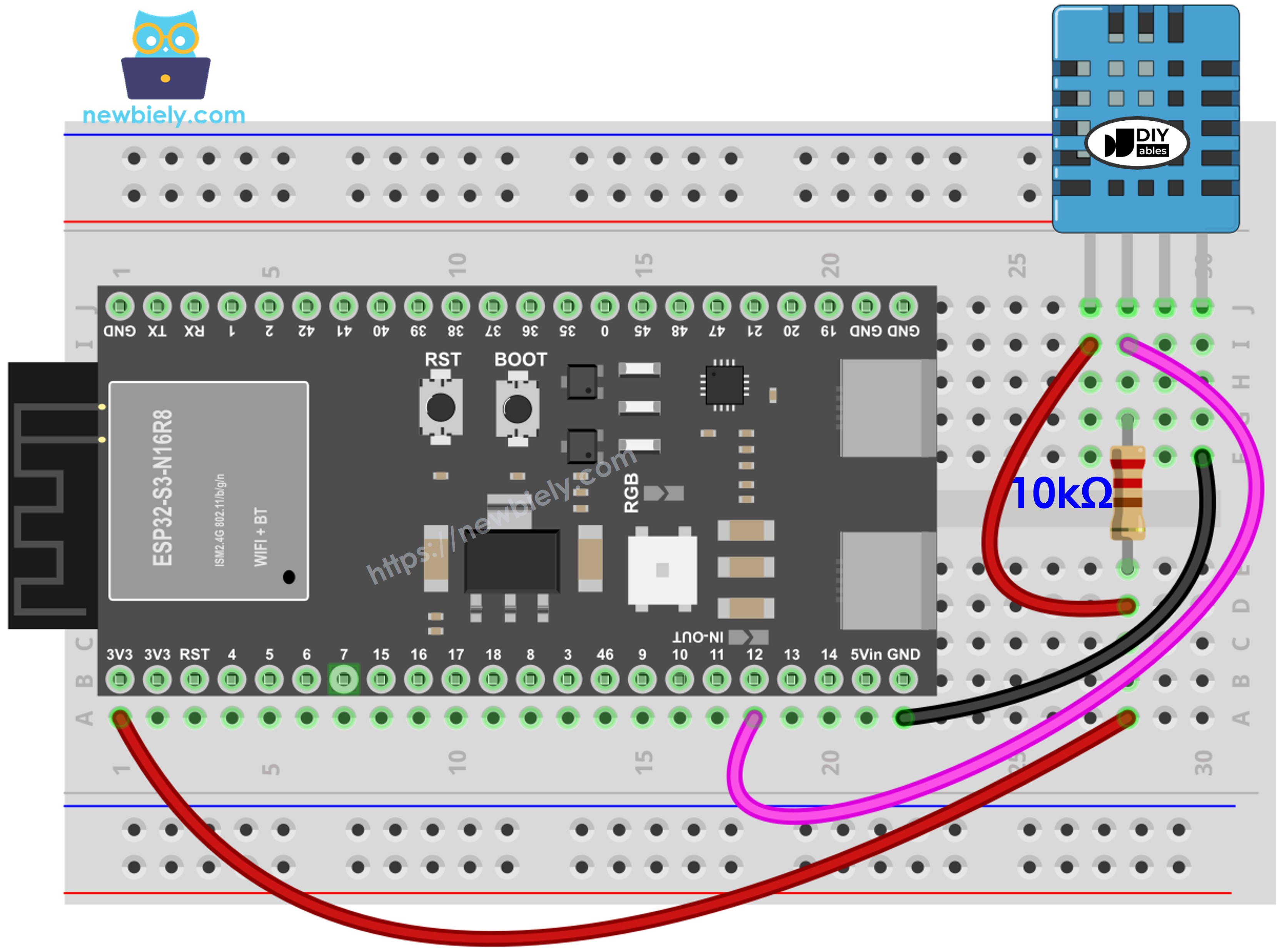

ESP32 S3 - Verdrahtung des DHT11-Sensors
| DHT11-Pin | ESP32 S3 Pin |
|---|---|
| VCC | 3.3V |
| GND | GND |
| DATA | GPIO12 (oder ein beliebiger digitaler Pin) |
| NC | Nicht verbunden |
Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

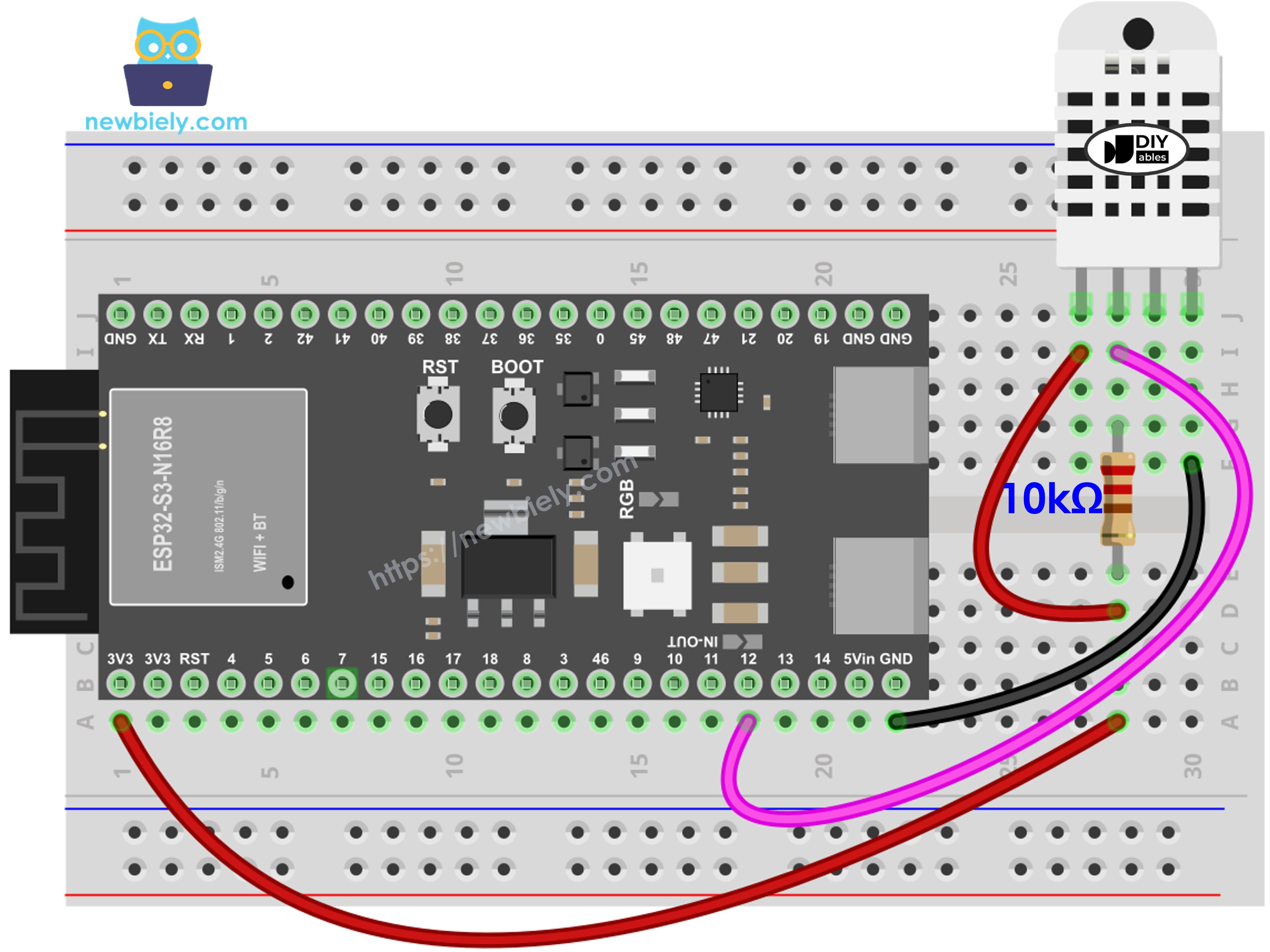

ESP32 S3 - Verdrahtung des DHT22-Sensors
| DHT22-Pin | ESP32 S3 Pin |
|---|---|
| VCC | 3.3V |
| GND | GND |
| DATA | GPIO12 (oder ein beliebiger digitaler Pin) |
| NC | Nicht verbunden |
Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

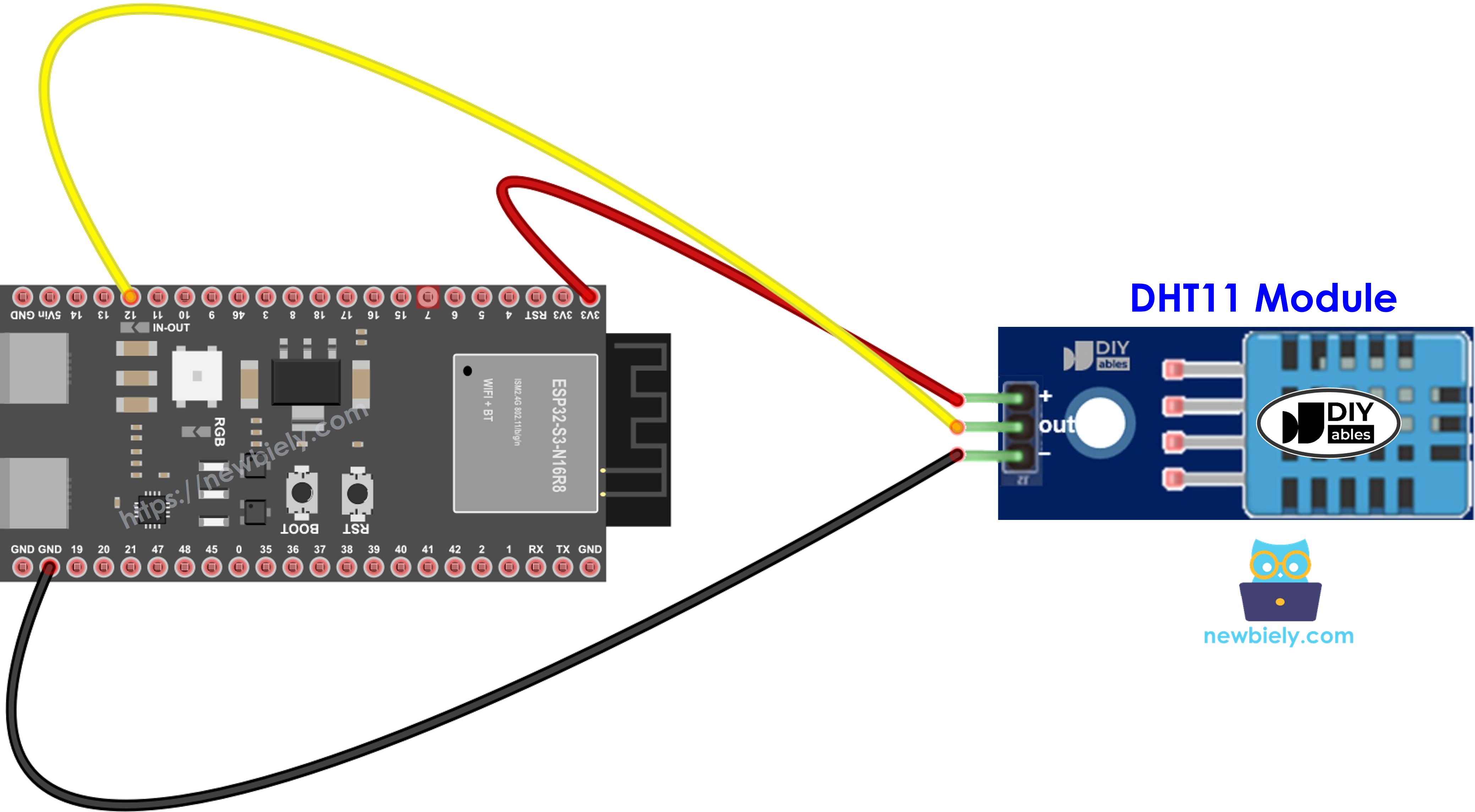

ESP32 S3 - Verdrahtung des DHT11-Moduls
Die meisten DHT11-Sensormodule enthalten einen integrierten Widerstand, was Ihre Verdrahtung vereinfacht:
| DHT11-Modul-Pin | ESP32 S3 Pin |
|---|---|
| + (oder VCC) | 3.3V |
| * (oder GND) | GND |
| OUT (oder DATA) | GPIO12 |
Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

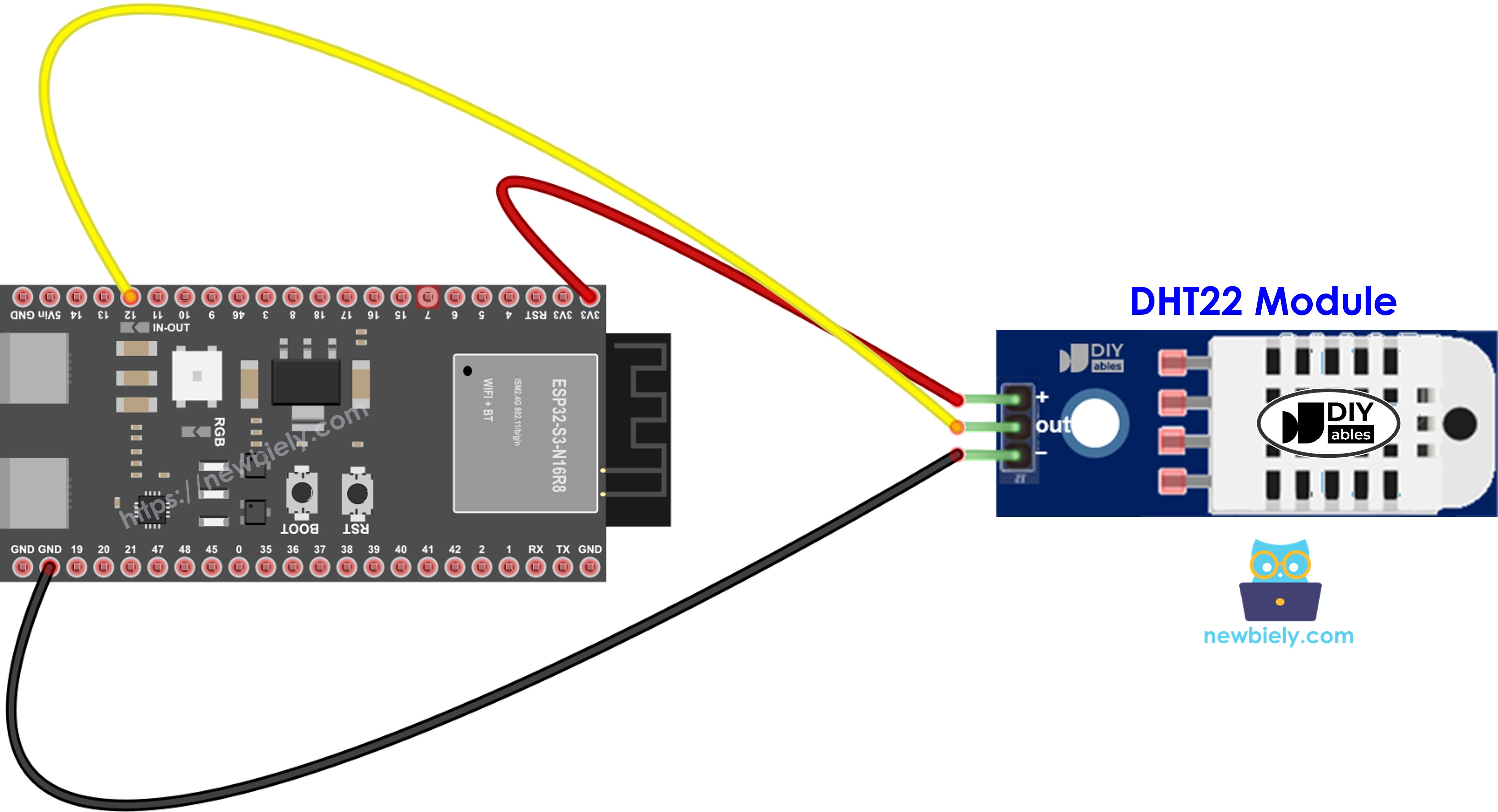

ESP32 S3 - Verdrahtung des DHT22-Moduls
Die meisten DHT22-Sensormodule enthalten einen integrierten Widerstand, sodass keine externen Bauteile nötig sind:
| DHT22-Modul-Pin | ESP32 S3 Pin |
|---|---|
| + (oder VCC) | 3.3V |
| * (oder GND) | GND |
| OUT (oder DATA) | GPIO12 |
Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.
ESP32-S3-Code - DHT11
Der folgende Code liest Temperatur und Luftfeuchtigkeit vom DHT11-Sensor aus und gibt beide Werte alle zwei Sekunden im Seriellen Monitor aus. Er initialisiert die Adafruit-DHT-Bibliothek mit dem Sensortyp DHT11 und dem Datenpin GPIO12 und formatiert anschließend jeden Messwert als gut lesbare Zeile, die die Luftfeuchtigkeit in Prozent zusammen mit der Temperatur in Celsius und Fahrenheit anzeigt.
ESP32-S3-Code - DHT22
Der folgende Code liest Temperatur und Luftfeuchtigkeit vom DHT22-Sensor mit höherer Genauigkeit als beim DHT11 aus. Nur die Konstante für den Sensortyp unterscheidet sich vom DHT11-Sketch – Verdrahtung, Bibliotheksaufrufe und Ausgabeformat sind identisch, sodass sich die Sensoren leicht austauschen lassen.
Wichtig: Die beiden obigen Codebeispiele unterscheiden sich nur in einer Zeile – der Festlegung des Sensortyps (DHT11 oder DHT22).
Schnelle Schritte
- Neu beim ESP32 S3? Arbeiten Sie zuerst unsere Anleitung Erste Schritte mit dem ESP32 S3 durch.
- Komponenten verdrahten: Folgen Sie dem obigen Schaltplan, um Ihren DHT-Sensor mit dem ESP32 S3 zu verbinden.
- USB-Kabel anschließen: Verbinden Sie Ihren ESP32 S3 über ein Typ-C-Kabel mit Ihrem Computer.
- Arduino IDE öffnen: Starten Sie die Arduino IDE auf Ihrem Computer.
- Platine auswählen: Wählen Sie im Platinenmenü den ESP32 S3 aus.
- COM-Port auswählen: Wählen Sie den richtigen COM-Port für Ihren ESP32 S3 aus.
- DHT-Bibliothek installieren: Klicken Sie auf das Symbol des Bibliotheksverwalters in der linken Seitenleiste.
- Nach der Bibliothek suchen: Geben Sie "Adafruit DHT" in das Suchfeld ein.
- Adafruit DHT installieren: Klicken Sie bei der DHT-Sensorbibliothek von Adafruit auf Install.
- Search for DHT sensor library created by Adafruit and click the Install button.
- Abhängigkeiten installieren: Klicken Sie bei der entsprechenden Aufforderung auf Install All, um die erforderlichen Abhängigkeiten hinzuzufügen.
- Code kopieren: Wählen Sie je nach Sensor den DHT11- oder den DHT22-Code.
- Code hochladen: Klicken Sie auf die Schaltfläche Upload, um Ihren ESP32 S3 zu programmieren.
- Seriellen Monitor öffnen: Stellen Sie die Baudrate auf 115200 ein, um die Sensorwerte anzuzeigen.
- Sensor testen: Stellen Sie den Sensor in die Nähe einer Wärmequelle (z. B. einer Kaffeetasse), um die Werte sich ändern zu sehen.
- Profi-Tipp: Warten Sie für stabile Messungen 2–3 Sekunden zwischen den Messungen – DHT-Sensoren benötigen nach jeder Messung eine kurze Beruhigungszeit, und eine zu schnelle Abfrage kann veraltete oder ungültige Daten liefern.
Ausgabe im Seriellen Monitor
Öffnen Sie nach dem Hochladen des Codes den Seriellen Monitor mit 115200 Baud, um Temperatur- und Feuchtigkeitswerte in Echtzeit zu sehen. Die folgende Ausgabe zeigt typische Werte, die am 2026-06-16 in einem Raum gemessen wurden:
