ESP32 S3 - Pumpe steuern

Erfahren Sie, wie Sie eine 12V-Wasserpumpe mit dem ESP32 S3 über ein Relaismodul steuern. Dieses Tutorial deckt alles ab – von der Verdrahtung und dem Code bis hin zur Automatisierung der Pumpensteuerung für Ihre DIY-Projekte.

Sie können die Pumpe über ein Relaismodul oder über ein MOSFET-Modul ansteuern. Das Relais startet und stoppt die Pumpe nur. Das MOSFET-Modul kann sie ebenfalls starten und stoppen, und zusätzlich kann es die Pumpendrehzahl ändern, sodass Sie bestimmen, wie viel Wasser fließt. Es arbeitet außerdem lautlos. In diesem Tutorial probieren Sie beides aus.

Was Sie bauen werden:

  1. Eine Schaltung, die den ESP32 S3, ein Relaismodul und eine 12V-Pumpe verbindet
  2. Einen Sketch, der die Pumpe alle 4 Sekunden ein- und ausschaltet
  3. Ausgabe im Seriellen Monitor, die den Pumpenzustand in Echtzeit bestätigt
  4. Eine Grundlage für die Automatisierung von Aquarien, Bewässerung oder Cocktailmaschinen
  5. Eine MOSFET-Modul-Schaltung, die den Wasserfluss per PWM erhöht und verringert
ESP32 S3 - Pumpe steuern

Erforderliche Hardware

1×ESP32 S3 WROOM N16R8
1×(Alternativ) ESP32 S3 SuperMini Dev Module
1×(Alternativ) ESP32 S3 Uno-form Board
1×(Alternativ) ESP32 S3 Camera Board
1×USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1×USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1×Relais
1×(Alternativ) MOSFET Module (AOD4184, LR7843 or FR120N)
1×12V Pumpe
1×Vinyl Tube
1×12V Netzteil
1×Breadboard
1×Verbindungskabel
1×(Optional) DC-Stromanschluss
1×(Empfohlen) Screw Terminal Expansion Board for ESP32 S3
1×(Empfohlen) Breakout Expansion Board for ESP32 S3
1×(Empfohlen) Power Splitter for ESP32 S3

Oder Sie können die folgenden Kits kaufen:

1×DIYables ESP32 S3 Starter-Kit (ESP32 S3 enthalten)
1×DIYables Sensor-Kit (18 Sensoren/Displays)
Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Überblick über 12V Pump

Eine 12V-Pumpe ist eine kompakte elektrische Wasserpumpe, die mit 12V DC betrieben wird und in DIY-Projekten zur Wasserzirkulation und Automatisierung weit verbreitet ist. Dank ihrer einfachen Zweidraht-Schnittstelle lässt sie sich über ein Relaismodul unkompliziert mit Mikrocontrollern wie dem ESP32 S3 verbinden.

Wichtige Spezifikationen

Die Pumpe arbeitet mit 12V DC bei einer typischen Leistungsaufnahme von 3 bis 5 Watt. Die Fördermenge variiert je nach Modell, liegt aber meist zwischen 1 und 3 Litern pro Minute. Damit eignet sie sich für Aquarien, Bewässerungssysteme, Kaffeemaschinen und automatische Getränkespender.

Pumpe Pinbelegung

ESP32 S3 Pumpe Pinbelegung
image source: diyables.io

Die 12V-Pumpe hat zwei Anschlussdrähte:

  1. Negativer (-) Draht (schwarz): Mit dem Minuspol des 12V-DC-Netzteils verbinden
  2. Positiver (+) Draht (rot): Mit dem Pluspol des 12V-DC-Netzteils verbinden

So steuern Sie eine Pumpe mit dem ESP32 S3

Der ESP32 S3 steuert die Pumpe, indem er ihren Stromkreis über ein Relaismodul schaltet. Da die Pumpe 12V DC benötigt und der ESP32 S3 mit 3,3V-Logik arbeitet, kann er die Pumpe nicht direkt versorgen. Ein Relais dient als elektronisch gesteuerter Schalter: Wenn der ESP32 S3 ein HIGH-Signal am Steuerpin ausgibt, schließt das Relais und lässt 12V-Strom durch die Pumpe fließen; bei LOW öffnet das Relais und die Pumpe stoppt. Diese Anordnung hält den ESP32 S3 sicher von der Hochspannungsseite getrennt. Weitere Details finden Sie in unserem Tutorial ESP32 S3 - Relais.

Möchten Sie den Durchfluss ändern und die Pumpe nicht nur schalten? Dann verwenden Sie ein MOSFET-Modul. Seine Anschlüsse, der PC817 im Inneren und PWM werden in unserer Anleitung ESP32 S3 - MOSFET-Modul behandelt.

Relais und MOSFET-Modul für eine Pumpe im Vergleich

Punkt Relaismodul MOSFET-Modul
Pumpensteuerung nur Start / Stopp Start / Stopp und Durchflussmenge (PWM)
Geräusch hörbares Klicken lautlos
Reaktion Millisekunden, langsam fast sofort
Lebensdauer Metallkontakte nutzen sich ab keine beweglichen Teile im Inneren
Geeignet für AC- und DC-Pumpen nur DC-Pumpen
Versorgung der Pumpe jede zulässige Spannung 6V oder mehr (das Gate braucht sie)
Trennung ja (Spule und Kontakte) ja (PC817-Optokoppler)
Beste Verwendung AC-Pumpen, einfaches EIN/AUS 12V-DC-Pumpen, einstellbarer Durchfluss, häufiges Schalten

Für die 12V-DC-Pumpe in diesem Tutorial funktionieren beide. Wählen Sie das MOSFET-Modul, wenn Sie einen sanften Durchfluss möchten, zum Beispiel um kleine Pflanzen zu gießen. Wählen Sie das Relais, wenn Ihre Pumpe mit AC läuft.

Verdrahtungsdiagramm zwischen ESP32, Relais und Pumpe

Verbinden Sie ESP32 S3, Relaismodul und 12V-Pumpe gemäß dem folgenden Diagramm. Trennen Sie immer die Stromversorgung, bevor Sie Verbindungen herstellen oder ändern, und überprüfen Sie die Polarität von Pumpe und Netzteil, bevor Sie Spannung anlegen.

Sicherheitshinweise

Das Relaismodul trennt den Niederspannungskreis des ESP32 S3 vom 12V-Pumpenkreis. Halten Sie die 12V-Verdrahtung auf der Seite der Relaisklemmen gut vom ESP32 S3 und dem Breadboard-Bereich entfernt. Stellen Sie sicher, dass die Klemmen COM und NO verwendet werden — verdrahten Sie bei einer Pumpensteuerung niemals an NC.

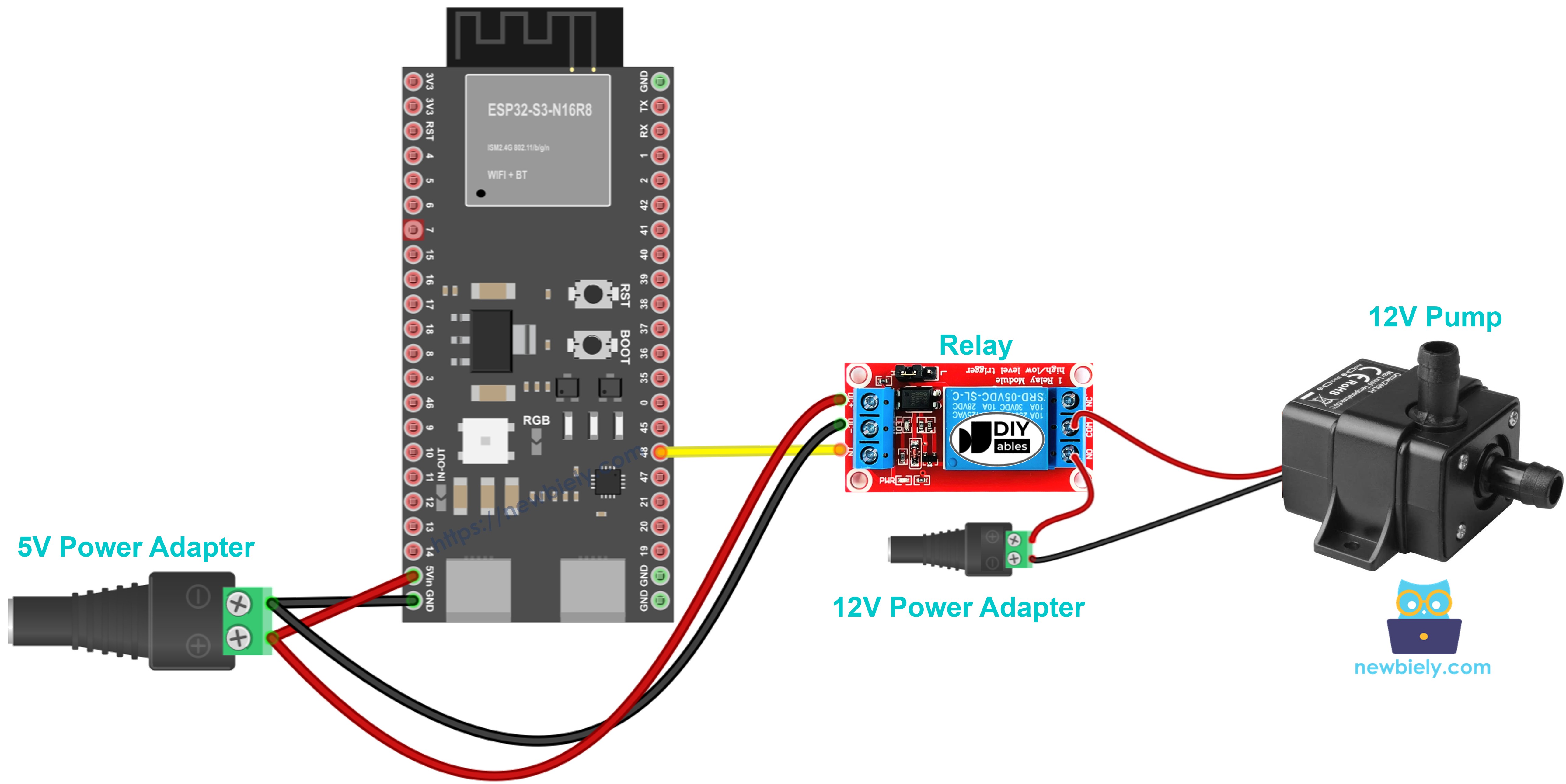

ESP32 S3 Pumpe Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

ESP32 S3 Pin Relaismodul-Pin
D7 IN
GND GND
3.3V VCC

Jumperkabel eignen sich für einen schnellen Test, aber nicht für einen fertigen Aufbau. Stecken Sie den ESP32 S3 einfach auf ein Schraubklemmen-Board für ESP32 S3. Jedes Kabel geht an die Schraubklemme desselben Pins, wie im Bild unten.

ESP32 S3 Pumpe Verdrahtungsdiagramm (Screw Terminal)

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Ein GPIO-Breakout-Board für ESP32 S3 geht ebenfalls. Neben den S-, 3,3V- und GND-Pins für jeden GPIO hat es zusätzliche 3,3V- und 5V-Pins:

ESP32 S3 Pumpe Verdrahtungsdiagramm (GPIO Breakout Board)

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Relaismodul-Klemme Verbindung
COM 12V-Netzteil (+) Plus
NO Pumpe (+) roter Draht
Masseverbindungen Verbindung
12V-Netzteil (-) Pumpe (-) schwarzer Draht

ESP32 S3 - Pumpen-Code

Der folgende Code programmiert den ESP32 S3 so, dass er die Pumpe automatisch ein- und ausschaltet. Er konfiguriert Pin D7 als Relais-Steuerausgang und schaltet die Pumpe dann wiederholt 4 Sekunden ein und 4 Sekunden aus, während der aktuelle Zustand im Seriellen Monitor ausgegeben wird. Jede Zeile des Sketches ist zur einfachen Orientierung in den Kommentaren erläutert.

/* * Dieser ESP32 S3 Code wurde von newbiely.de entwickelt * Dieser ESP32 S3 Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/esp32-s3/esp32-s3-controls-pump */ #define RELAY_PIN 7 // The ESP32 S3 pin connected to the pump the via the relay // The setup function runs once on reset or power-up void setup() { // initialize digital pin as an output. pinMode(RELAY_PIN, OUTPUT); } // The loop function repeats indefinitely void loop() { digitalWrite(RELAY_PIN, HIGH); // turn on pump 4 seconds delay(4000); digitalWrite(RELAY_PIN, LOW); // turn off pump 4 seconds delay(4000); }

Schnelle Schritte

  1. Neu beim ESP32 S3? Arbeiten Sie zuerst unsere Anleitung Erste Schritte mit dem ESP32 S3 durch.
  2. Verdrahten Sie Relais, Pumpe und 12V-Netzteil gemäß dem obigen Verdrahtungsdiagramm.
  3. Verbinden Sie den ESP32 S3 über das USB-Type-C-Kabel mit Ihrem Computer.
  4. Öffnen Sie die Arduino IDE auf Ihrem Computer.
  5. Wählen Sie im Board-Menü ESP32S3 Dev Module (oder Ihre spezielle ESP32-S3-Board-Variante) und den richtigen COM-Port aus.
  6. Kopieren Sie den obigen Code, fügen Sie ihn in die Arduino IDE ein und klicken Sie auf die Schaltfläche Upload.
  7. Öffnen Sie den Seriellen Monitor (Baudrate 115200), um die Statusmeldungen der Pumpe zu verfolgen.
  8. Beobachten Sie, wie sich die Pumpe automatisch alle 4 Sekunden EIN- und AUSschaltet.
  9. Profi-Tipp: Verwenden Sie einen durchsichtigen Vinylschlauch, damit Sie sehen, wie das Wasser fließt, sobald die Pumpe anläuft – das erleichtert die Fehlersuche bei der Verdrahtung erheblich.

Zeilenweise Code-Erklärung

Der obige ESP32 S3 Code enthält eine zeilenweise Erklärung. Bitte lesen Sie die Kommentare im Code!

Ausgabe im Seriellen Monitor

Öffnen Sie den Seriellen Monitor, um den Status der Pumpensteuerung in Echtzeit zu sehen. Beim 4-Sekunden-Zyklus sieht die Ausgabe etwa so aus:

∞
Newbiely | Arduino IDE 2.3.8
──
☐
✕
File
Edit
Sketch
Tools
Help
ESP32S3 Dev Module
Newbiely.ino
···
8 Serial.println("Hello World!");
Output
Serial Monitor
Message (Enter to send message to 'ESP32S3 Dev Module' on 'COM15')
New Line
9600 baud
[2026-01-15 10:04:01] The pump is ON [2026-01-15 10:04:05] The pump is OFF [2026-01-15 10:04:09] The pump is ON [2026-01-15 10:04:13] The pump is OFF [2026-01-15 10:04:17] The pump is ON [2026-01-15 10:04:21] The pump is OFF
Ln 11, Col 1
ESP32S3 Dev Module on COM15
2

Anwendungen und Projektideen

Der hier gezeigte Aufbau zur Pumpensteuerung mit dem ESP32 S3 bildet die Grundlage für eine Vielzahl praktischer Automatisierungsprojekte.

  1. Automatisiertes Aquarium: Steuern Sie Wasserzirkulation und Filtersysteme per Timer, um Fische ohne manuelles Eingreifen gesund zu halten.
  2. DIY-Bewässerungssystem: Bewässern Sie Ihre Pflanzen automatisch nach Zeitplan oder anhand von Bodenfeuchtesensor-Messwerten.
  3. Kaffeemaschinen-Automatisierung: Bauen Sie eine programmierbare Espresso- oder Filterkaffeemaschine mit präziser Zeitsteuerung.
  4. Cocktail-Spender: Erstellen Sie einen automatischen Barkeeper, der Getränke per Knopfdruck oder über eine Weboberfläche ausgibt.
  5. Brunnensteuerung: Programmieren Sie Muster und Zeitabläufe für dekorative Springbrunnen im Innen- oder Außenbereich.
  6. Hydroponik-System: Steuern Sie die Zirkulation der Nährlösung für den Indoor-Anbau mit zeitgesteuerten Pumpenzyklen.

So steuern Sie den Pumpendurchfluss mit dem MOSFET-Modul

Dieser Abschnitt zeigt den MOSFET-Weg. Mit PWM vom ESP32 S3 kann die Pumpe schnell, langsam oder irgendwo dazwischen laufen.

Verdrahtungsdiagramm zwischen ESP32 S3, MOSFET-Modul und Pumpe

ESP32 S3 Pumpe MOSFET-Modul Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

ESP32 S3 / Netzteil MOSFET-Modul
GPIO47 PWM
GND GND
12V-Netzteil (+) +
Pumpe (+) roter Draht + (dieselbe Schraube wie das Netzteil +)
Pumpe (-) schwarzer Draht LOAD
12V-Netzteil (-) −

Soll die Verkabelung fest an ihrem Platz bleiben? Probieren Sie ein Schraubklemmen-Board für ESP32 S3: Der ESP32 S3 sitzt darauf, und jeder Pin bekommt seine eigene Schraubklemme. Hier ist dieselbe Schaltung, verdrahtet über das Schraubklemmen-Board:

ESP32 S3 Pumpe MOSFET-Modul Verdrahtungsdiagramm (Screw Terminal)

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Lieber Stiftleisten statt Schrauben? Stecken Sie den ESP32 S3 auf ein GPIO-Breakout-Board für ESP32 S3:

ESP32 S3 Pumpe MOSFET-Modul Verdrahtungsdiagramm (GPIO Breakout Board)

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Der Pumpenmotor ist eine Spule. Schalten Sie daher eine Freilaufdiode 1N4007 oder 1N5819 über die Pumpendrähte, mit dem Streifen (Kathode) an Pumpe +.

ESP32 S3 - Code für den Pumpendurchfluss

Die Pumpe läuft zuerst 2 Sekunden mit voller Leistung und steht dann 2 Sekunden still. Danach steigt ihre Leistung von 10% auf 100% und fällt wieder auf 0%, sodass der Wasserstrahl erst stärker und dann schwächer wird.

/* * Dieser ESP32 S3 Code wurde von newbiely.de entwickelt * Dieser ESP32 S3 Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/esp32-s3/esp32-s3-controls-pump */ const int MOSFET_PIN = 47; // ESP32 S3 GPIO47 connected to the PWM pin of the MOSFET module void setup() { Serial.begin(9600); pinMode(MOSFET_PIN, OUTPUT); analogWrite(MOSFET_PIN, 0); // start with the load OFF } void setLoad(int percent) { int duty = map(percent, 0, 100, 0, 255); // convert 0-100% to 0-255 analogWrite(MOSFET_PIN, duty); Serial.print("Load power: "); Serial.print(percent); Serial.println("%"); } void loop() { // turn the load fully ON, then fully OFF Serial.println("Load: ON"); setLoad(100); delay(2000); Serial.println("Load: OFF"); setLoad(0); delay(2000); // increase the power step by step (PWM) for (int percent = 10; percent <= 100; percent += 10) { setLoad(percent); delay(500); } // decrease the power step by step (PWM) for (int percent = 90; percent >= 0; percent -= 10) { setLoad(percent); delay(500); } delay(1000); }

Schnelle Schritte

  1. Verwenden Sie dieselbe Board-Einrichtung wie in den Relais-Quick-Steps oben.
  2. Verdrahten Sie MOSFET-Modul, Pumpe und 12V-Netzteil wie gezeigt. Legen Sie die Pumpe zuerst ins Wasser.
  3. Laden Sie den Code hoch und schalten Sie dann das 12V-Netzteil ein.
  4. Öffnen Sie den Seriellen Monitor mit 9600 Baud.
  5. Beobachten Sie, wie sich der Wasserfluss zusammen mit dem Leistungswert ändert.
∞
Newbiely | Arduino IDE 2.3.8
──
☐
✕
File
Edit
Sketch
Tools
Help
ESP32S3 Dev Module
Newbiely.ino
···
8 Serial.println("Hello World!");
Output
Serial Monitor
Message (Enter to send message to 'ESP32S3 Dev Module' on 'COM15')
New Line
9600 baud
Load: ON Load power: 100% Load: OFF Load power: 0% Load power: 10% Load power: 20% Load power: 30% Load power: 40% Load power: 50% Load power: 60% Load power: 70% Load power: 80% Load power: 90% Load power: 100% Load power: 90% Load power: 80% Load power: 70% Load power: 60% Load power: 50% Load power: 40% Load power: 30% Load power: 20% Load power: 10% Load power: 0%
Ln 11, Col 1
ESP32S3 Dev Module on COM15
2

Profi-Tipp: Das MOSFET-Modul schaltet nur DC, und die Versorgung der Pumpe sollte mindestens ca. 6V betragen. Wenn Ihre Pumpe ein AC-Modell ist, verwenden Sie die Relais-Schaltung oben.

Video-Tutorial

Sehen Sie sich unten die Schritt-für-Schritt-Videoanleitung zu diesem ESP32 S3 Projekt an.

Fordern Sie sich heraus

Diese Aufgaben helfen Ihnen, auf dem einfachen Pumpensteuerungs-Sketch aufzubauen und fortgeschrittenere Automatisierungsfähigkeiten zu entwickeln.

  1. Anfänger: Ändern Sie den Code so, dass die EIN/AUS-Intervalle jeweils 10 Sekunden betragen, und beobachten Sie den Unterschied.
  2. Anfänger: Fügen Sie eine LED-Anzeige hinzu, die leuchtet, solange die Pumpe läuft, damit Sie ein visuelles Statussignal haben.
  3. Fortgeschritten: Fügen Sie einen Taster hinzu, um die Pumpe unabhängig vom automatischen Timer manuell zu starten und zu stoppen.
  4. Fortgeschritten: Schließen Sie einen Bodenfeuchtesensor an und aktivieren Sie die Pumpe nur, wenn der Messwert unter einen festgelegten Schwellenwert fällt.
  5. Experte: Erstellen Sie eine Weboberfläche über das integrierte WiFi des ESP32 S3, um die Pumpe per Smartphone oder Browser fernzusteuern.
  6. Experte: Bauen Sie ein komplettes Bewässerungssystem mit mehreren Pumpen, bei dem jede Pumpe nach einem eigenen, im EEPROM gespeicherten Zeitplan läuft.
