ESP32 S3 - Piezo-Summer
Wenn Sie lernen, mit einem Piezo-Summer am ESP32 S3 Töne zu erzeugen, eröffnen sich Ihnen akustische Rückmeldungen, Alarme und sogar einfache Melodien in Ihren Embedded-Projekten. Dieses Tutorial führt Sie durch alles — wie der Summer funktioniert, wie Sie ihn mit Ihrem ESP32 S3 verdrahten und wie Sie Code schreiben, der sowohl einen Piepton als auch eine vollständige Melodie erzeugt.
Was Sie bauen werden:
- Eine Schaltung, die einen Piezo-Summer (oder ein Summermodul) mit dem ESP32 S3 verbindet
- Einen Sketch, der mithilfe der PWM-Tonerzeugung eine Melodie abspielt
- Eine abgewandelte Version, die Jingle Bells mit eigenen Noten-Arrays abspielt
- Eine Grundlage für praktische Audioanwendungen wie Alarme, Benachrichtigungen und Spieluhren
Erforderliche Hardware
Oder Sie können die folgenden Kits kaufen:
| 1 | × | DIYables ESP32 S3 Starter-Kit (ESP32 S3 enthalten) | |
| 1 | × | DIYables Sensor-Kit (18 Sensoren/Displays) |
Überblick über Piezo Buzzer
Der Piezo-Summer ist ein elektronisches Bauteil, das elektrische Signale in Schall umwandelt. Damit eignet er sich ideal für Pieptöne, Warnungen und sogar Melodien. Eine beliebte Wahl für ESP32 S3-Projekte ist der aktive 3V-24V-Summer, der vielseitig genug ist, um als Niederspannungssummer direkt an einem GPIO-Pin oder als Hochspannungs-Alarmsummer über ein Relais geschaltet zu arbeiten.
Wichtige Spezifikationen
Direkt an einen GPIO-Pin des ESP32 S3 mit 3,3 V angeschlossen, erzeugt der Summer einen klaren Ton in normaler Lautstärke — perfekt für Tastenrückmeldungen oder Statusanzeigen. Über ein Relais geschaltet und mit 12 V oder mehr versorgt, gibt er einen lauten, alarmtauglichen Ton ab, der sich für Warnsysteme eignet. Summermodule enthalten einen Transistortreiber auf der Platine und akzeptieren ein PWM-Signal vom ESP32 S3, sodass sie sich leichter steuern lassen, ohne dass Sie sich um Stromgrenzen am GPIO-Pin sorgen müssen.
Pinbelegung des Piezo-Summers
Ein einfacher Piezo-Summer hat in der Regel zwei Pins:
- Pluspin (+): Empfängt das Steuersignal vom GPIO des ESP32 S3 (direkt oder über ein Relais)
- Minuspin (-): Wird mit GND (0V) verbunden
Ein Piezo-Summermodul hat in der Regel drei Pins:
- GND-Pin: Wird mit GND (0V) verbunden
- VCC-Pin: Wird mit VCC (5V oder 3,3V) verbunden
- I/O-Pin: Empfängt das PWM-Steuersignal von einem GPIO-Pin des ESP32 S3
Wie ein Piezo-Summer funktioniert
Verdrahtungsdiagramm zwischen Piezo-Summer und ESP32 S3
Die folgenden Diagramme zeigen, wie Sie entweder einen einfachen Piezo-Summer oder ein Summermodul mit Ihrem ESP32 S3 verbinden. Beide Konfigurationen verwenden einen einzigen GPIO-Pin für den Signalausgang und lassen sich daher unkompliziert auf einem Breadboard aufbauen.
Sicherheitshinweise
Die GPIO-Pins des ESP32 S3 arbeiten mit 3,3-V-Logik. Ein einfacher Piezo-Summer, der direkt an einen GPIO-Pin angeschlossen ist, zieht nur minimalen Strom und liegt sicher innerhalb dieser Grenze. Schließen Sie jedoch niemals einen Hochspannungssummer direkt ohne Relais oder Treiberschaltung an. Verwenden Sie im Zweifelsfall das Summermodul, da dessen Treiber auf der Platine den Strom sicher handhabt.

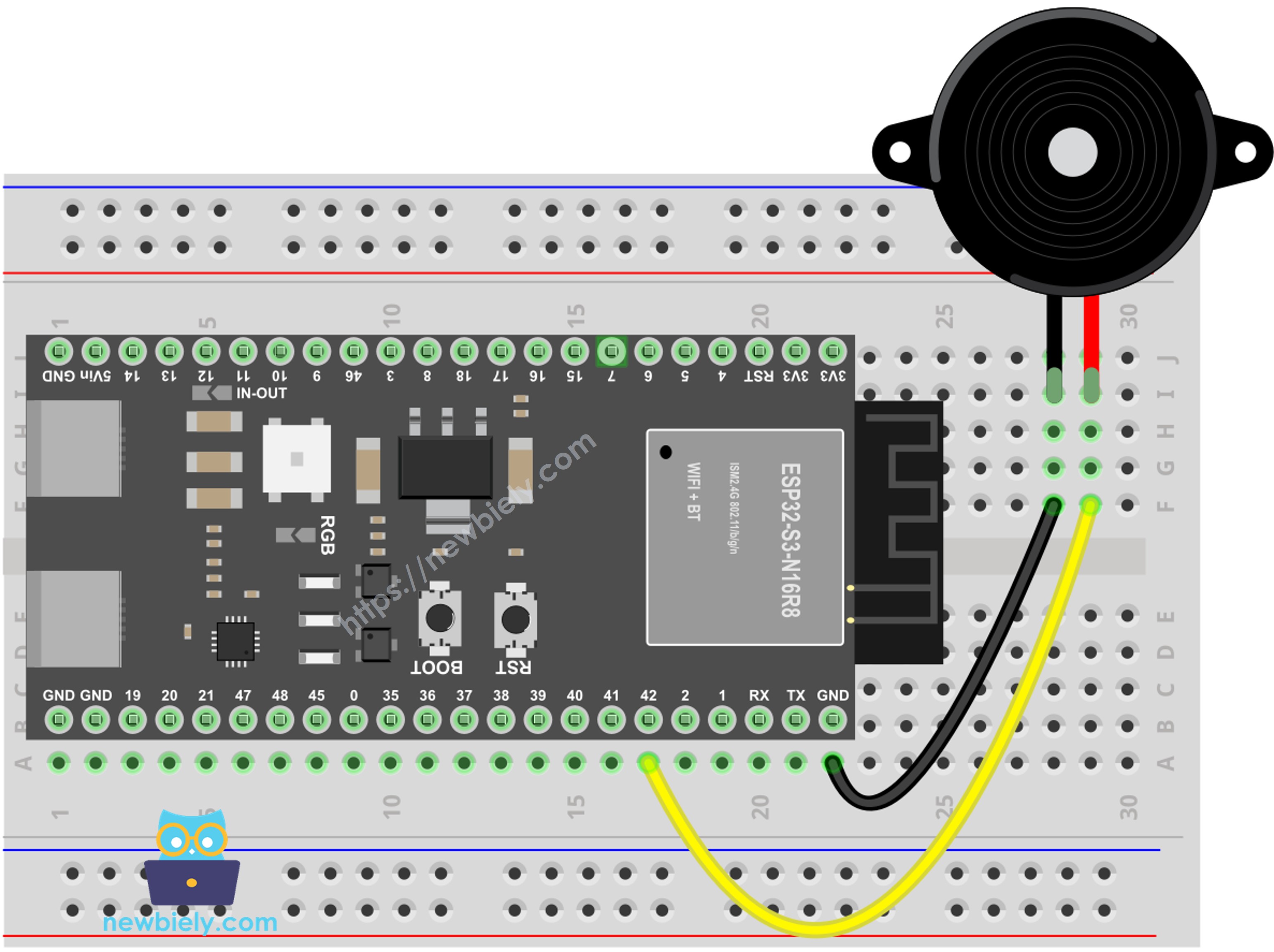

- Das Verdrahtungsdiagramm zwischen Piezo-Summer und ESP32 S3
Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.
| Summer-Pin | ESP32 S3-Pin |
|---|---|
| Plus (+) | GPIO42 |
| Minus (-) | GND |

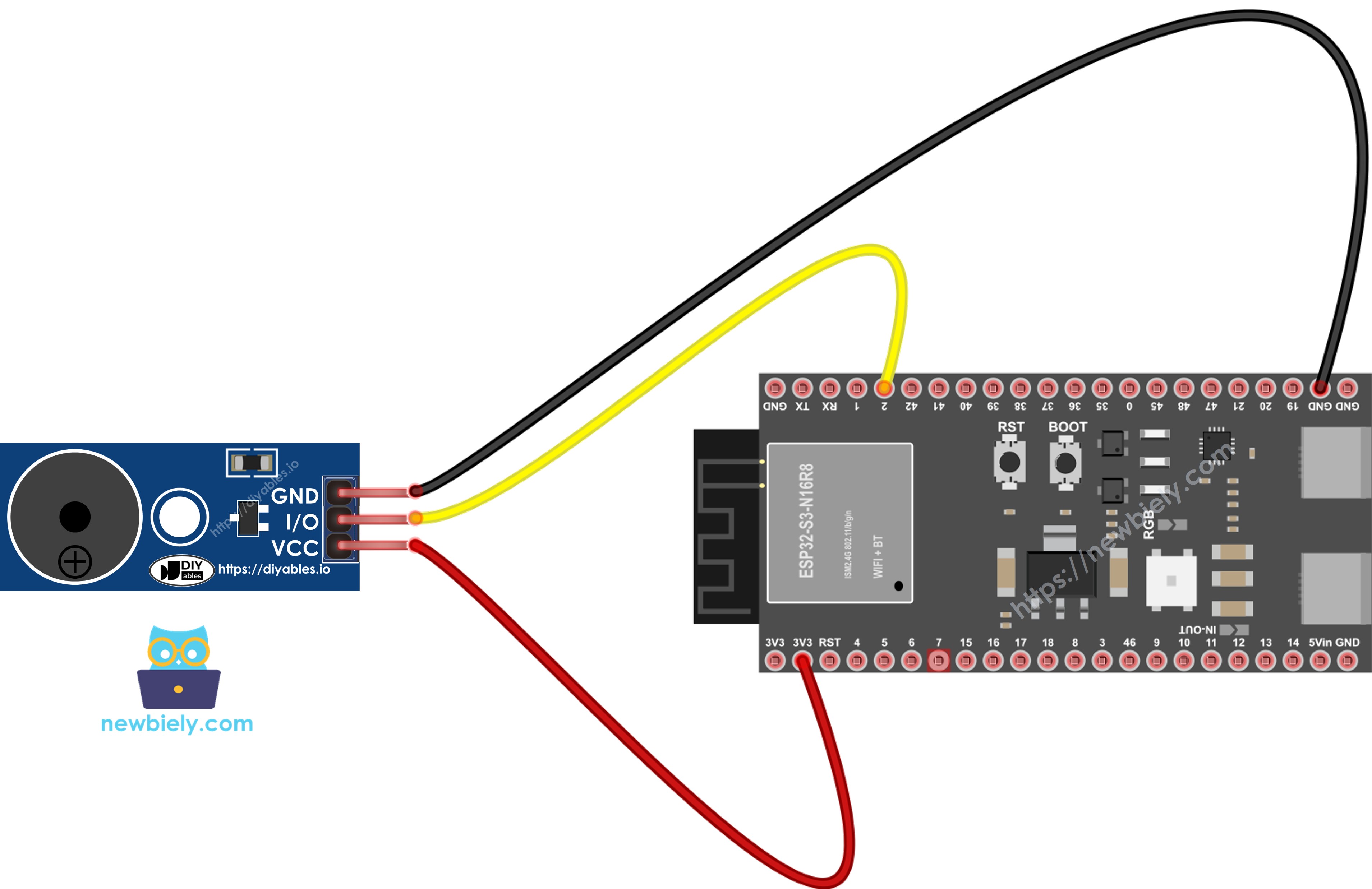

- Das Verdrahtungsdiagramm zwischen Piezo-Summermodul und ESP32 S3
Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.
| Modul-Pin | ESP32 S3-Pin |
|---|---|
| GND | GND |
| VCC | 3.3V |
| I/O | GPIO42 |
ESP32 S3-Code
Der folgende Sketch verwendet die integrierte Arduino-Funktion tone(), um den Piezo-Summer mit PWM-Signalen anzusteuern und Musiknoten mit festgelegten Frequenzen und Dauern zu erzeugen. Er stützt sich auf eine begleitende Header-Datei pitches.h, die Notennamen (wie NOTE_C4, NOTE_G3) den entsprechenden Frequenzen in Hz zuordnet. So bleibt das Melodie-Array lesbar und leicht änderbar.
Schnelle Schritte
- Neu beim ESP32 S3? Arbeiten Sie zuerst unsere Anleitung Erste Schritte mit dem ESP32 S3 durch.
- Komponenten verdrahten: Folgen Sie dem oben gezeigten Verdrahtungsdiagramm.
- Platine anschließen: Verbinden Sie den ESP32 S3 über ein USB-Kabel mit Ihrem Computer.
- Arduino IDE öffnen: Starten Sie die Software auf Ihrem Computer.
- Platine auswählen: Wählen Sie den ESP32 S3 und den richtigen COM-Port aus.
- Haupt-Sketch hochladen: Kopieren Sie den folgenden Code und fügen Sie ihn in die Arduino IDE ein.
- Erstellen Sie die Datei pitches.h in der Arduino IDE wie folgt:
- Klicken Sie entweder auf die Schaltfläche direkt unter dem Symbol des Seriellen Monitors und wählen Sie New Tab, oder verwenden Sie die Tasten Ctrl+Shift+N.
- Geben Sie der Datei den Namen pitches.h und klicken Sie auf die Schaltfläche OK.
- Kopieren Sie den folgenden Code und fügen Sie ihn in die neu erstellte Datei pitches.h ein.
- Kompilieren und hochladen: Klicken Sie in der Arduino IDE auf die Schaltfläche Upload.
- Melodie anhören: Der ESP32 S3 spielt die Melodie über den Summer ab.
- Profi-Tipp: Wenn Sie keinen Ton hören, überprüfen Sie die Polarität des Summers — der Pluspin (+) muss mit GPIO42 und der Minuspin (−) mit GND verbunden sein.
Ausgabe im Seriellen Monitor
ESP32 S3-Code anpassen
Passen wir den ESP32 S3-Code an, um das Lied Jingle Bells abzuspielen. Nur die Werte von zwei Arrays müssen geändert werden — int melody[] enthält die Folge der Notenkonstanten und int noteDurations[] gibt an, wie lange jede Note dauert. Alles andere im Sketch bleibt gleich, sodass Sie ganz einfach jede beliebige Melodie einsetzen können.
Anwendungs- und Projektideen
Der Piezo-Summer ist ein überraschend vielseitiges Ausgabegerät, das fast jedem ESP32 S3-Projekt eine akustische Dimension verleiht.
- Alarmsystem: Lassen Sie einen Summer ertönen, wenn ein Bewegungssensor oder Türsensor ausgelöst wird, und geben Sie Ihrem ESP32 S3-Sicherheitsprojekt so eine hörbare Warnung.
- Tastenrückmeldung: Spielen Sie bei jedem Tastendruck auf einer Matrix-Tastatur einen kurzen Piepton ab, um die Benutzereingabe zu bestätigen.
- Timer-Signal: Signalisieren Sie das Ende eines Countdown-Timers mit einem Muster aus mehreren Tönen — nützlich für Küchentimer oder Pomodoro-Produktivitätswerkzeuge.
- Spieluhr: Speichern Sie mehrere Melodien im Flash-Speicher und wählen Sie sie mit einem Taster aus, sodass Ihr ESP32 S3 zu einem einfachen Musikplayer wird.
- Abstandswarnung: Kombinieren Sie den Summer mit einem Ultraschallsensor und erhöhen Sie die Piepfrequenz, je näher ein Objekt kommt — ähnlich wie bei einem Parksensor.
- Anzeige für niedrigen Akkustand: Überwachen Sie einen Spannungsteiler an einem Akku und geben Sie einen Warnton aus, wenn die Spannung unter einen sicheren Schwellenwert fällt.
Video-Bereich
Sehen Sie sich unten die Schritt-für-Schritt-Videoanleitung für dieses ESP32 S3-Projekt an.
Fordern Sie sich heraus
Diese Übungen vertiefen Ihr Verständnis der Summersteuerung am ESP32 S3 — von der einfachen Tonerzeugung bis hin zu kreativeren Audioanwendungen.
- Einsteiger: Ändern Sie das Melodie-Array so, dass es "Happy Birthday" mit Notenkonstanten aus pitches.h abspielt.
- Einsteiger: Fügen Sie einen Taster hinzu, sodass die Melodie nur abgespielt wird, solange der Taster gedrückt gehalten wird.
- Fortgeschritten: Erstellen Sie einen Türklingel-Effekt — spielen Sie bei jedem Drücken eines Tasters einen Zweiklang-Gong ab, mit einer Pause zwischen den Klingeltönen.
- Fortgeschritten: Verwenden Sie die Funktion noTone(), um einen Morsecode-Sender zu bauen, der eine kurze Textnachricht als Pieptöne ausgibt.
- Experte: Implementieren Sie einen Frequenzdurchlauf von 200 Hz bis 4000 Hz, um die Resonanzfrequenz Ihres Summers zu finden und die lauteste mögliche Ausgabe zu erzeugen.
