ESP32 C3 Super Mini - Summer
Lernen Sie, wie Sie Ihren ESP32 C3 Super Mini programmieren, um einen aktiven 12V-Summer zu steuern und laute, aufmerksamkeitsstarke Töne zu erzeugen, die sich ideal für Alarme und Benachrichtigungen eignen. Dieses einsteigerfreundliche Tutorial führt Sie durch alles, was Sie für ein funktionierendes Summer-Projekt benötigen.
In diesem Tutorial lernen Sie:
- Was ein aktiver 12V-Summer ist und warum er ein Relais benötigt
- Wie Sie den Summer über ein Relaismodul mit dem ESP32 C3 Super Mini verdrahten
- Wie Sie Code schreiben, um das EIN/AUS-Timing des Summers zu steuern
- Wie Sie laute Alarmtöne für Ihre Projekte erzeugen

Hinweis: Wenn Sie einen aktiven/passiven 5V-Summer steuern möchten, lesen Sie dieses ESP32 C3 Super Mini Piezo-Summer-Tutorial
Es gibt zwei Möglichkeiten, den 12V-Summer anzusteuern. Ein Relais ist einfach, aber es klickt bei jedem Schalten. Ein MOSFET-Modul erledigt die gleiche Aufgabe lautlos und kann sehr schnell schalten. Das ist gut für Alarm-Pieptöne. In diesem Tutorial probieren wir beide Wege aus.
Erforderliche Hardware
Oder Sie können die folgenden Kits kaufen:
| 1 | × | DIYables Sensor-Kit (18 Sensoren/Displays) |
Überblick über 12V Active Buzzer
Der aktive 12V-Summer ist ein elektronischer Summer, der einen lauten Ton mit hohem Schallpegel erzeugt und sich für Alarmanlagen und Warnsignale eignet.
Hauptmerkmale:
- Betrieb mit 12V-DC-Stromversorgung
- Erzeugt einen lauten Ton (viel lauter als normale 5V-Summer)
- "Aktiv" bedeutet, dass er einen eingebauten Oszillator hat - einfach Spannung anlegen, um einen Ton zu erzeugen
- Ideal für Alarmanlagen, Benachrichtigungssysteme und Warnsignale
- Erfordert eine externe Stromversorgung (kann nicht direkt vom ESP32 versorgt werden)
- Muss für einen sicheren Betrieb über ein Relaismodul gesteuert werden
Warum einen 12V-Summer verwenden?
- Deutlich lauter als 5V-Summer
- Besser für Außenbereiche oder laute Umgebungen
- Ideal für Alarm- und Warnsysteme, bei denen der Ton weit hörbar sein muss
Pinbelegung
Die Pinbelegung des aktiven 12V-Summers ist einfach, mit nur zwei Anschlusspunkten.

- Negativer (-) Pin (schwarz): Mit GND der 12V-DC-Stromversorgung verbinden
- Positiver (+) Pin (rot): Mit dem 12V-Pluspol der DC-Stromversorgung verbinden
So steuern Sie einen aktiven 12V-Summer
Der ESP32 C3 Super Mini gibt nur 3,3V aus, was nicht ausreicht, um einen 12V-Summer direkt zu versorgen.
Steuerungsmethode:
- Verwenden Sie ein Relaismodul als Schalter zwischen ESP32 und Summer
- Der ESP32 C3 Super Mini steuert das Relais über einen Digitalpin
- Das Relais schaltet die 12V-Stromversorgung des Summers EIN oder AUS
- So bleibt Ihr ESP32 sicher, während er Geräte mit höherer Spannung steuert
Wichtig: Wenn Sie neu bei Relais sind, lesen Sie das ESP32 C3 Super Mini - Relais-Tutorial, um Pinbelegung, Funktionsweise und Programmiergrundlagen zu verstehen.
Das MOSFET-Modul ist die zweite Möglichkeit. Die Pins, der innere Aufbau und der Code des Moduls werden im Tutorial ESP32 C3 Super Mini - MOSFET-Modul erklärt.
Relais vs. MOSFET-Modul für einen 12V-Summer
| Relais | MOSFET-Modul | |
|---|---|---|
| Was es kann | Summer ein- oder ausschalten | Summer ein- oder ausschalten |
| Geräusch beim Schalten | jedes Mal ein Klicken, gemischt mit dem Piepton | kein Geräusch, Sie hören nur den Piepton |
| Schaltgeschwindigkeit | langsam, einige Millisekunden | sehr schnell |
| Schnelle Pieptöne | das Relais klickt laut und verschleißt schnell | kein Problem |
| Lebensdauer | die Kontakte verschleißen nach vielen Schaltvorgängen | nichts bewegt sich, daher hält es lange |
| Stromart | AC oder DC | nur DC |
| Stromversorgung des Summers | jede Spannung, für die das Relais ausgelegt ist | etwa 6V oder mehr |
| Trennung vom ESP32 C3 Super Mini | ja, zwischen Spule und Kontakten | ja, durch den PC817-Optokoppler |
| Geeignet für | langsames EIN/AUS, z. B. einige Sekunden EIN | Alarmmuster mit vielen kurzen Pieptönen |
Wenn der Summer langsam piept, ist das Relais in Ordnung. Wenn Sie einen Alarm mit vielen kurzen Pieptönen möchten, ist das MOSFET-Modul die bessere Wahl.
Verdrahtungsdiagramm

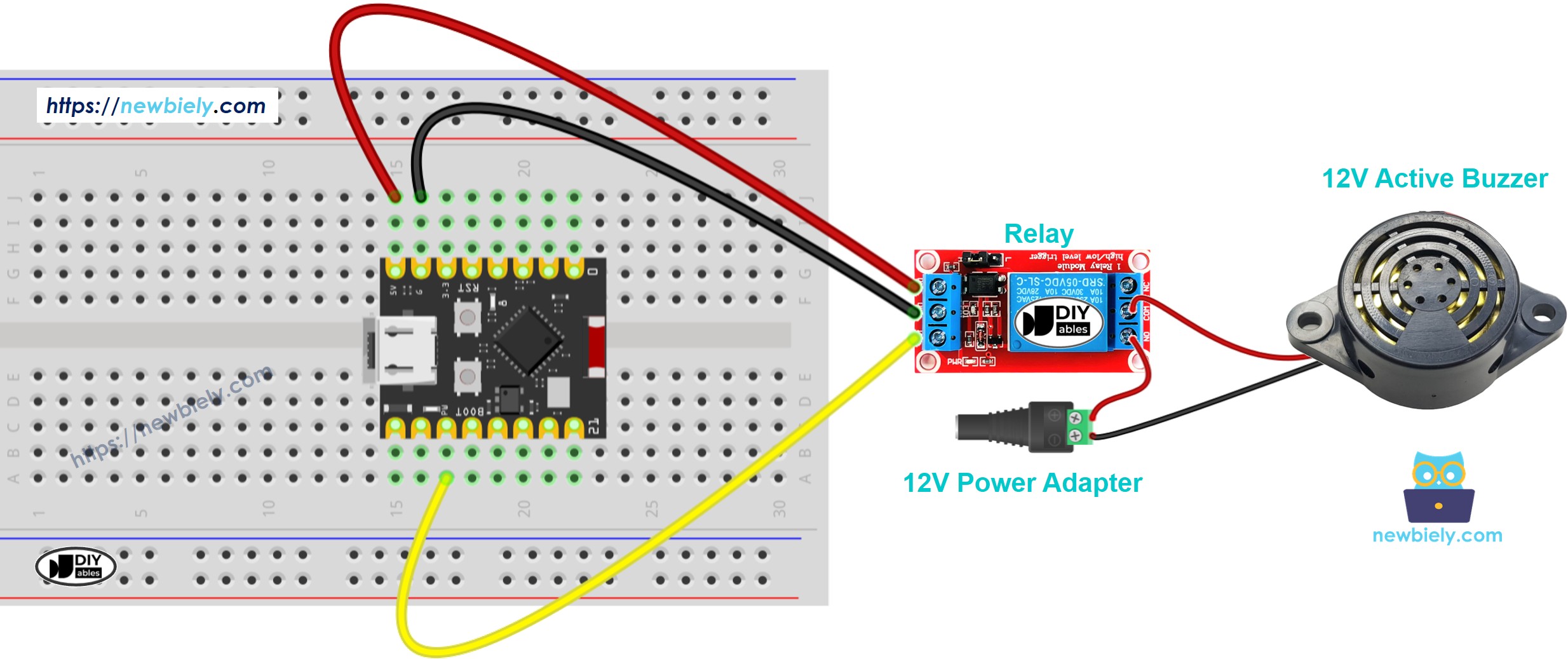

Folgen Sie diesem Schaltplan, um Ihren ESP32 C3 Super Mini über ein Relaismodul mit dem aktiven 12V-Summer zu verbinden.

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.
Das Schaltbild unten zeigt dieselben Verbindungen ohne Steckbrett:

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.
Sicherheitshinweise:
- Hinweis: Überprüfen Sie vor dem Anschließen die Polarität der 12V-Stromversorgung - eine verpolte Spannung kann den Summer beschädigen
- Hinweis: Halten Sie die 12V-Verdrahtung getrennt von den ESP32-Signalleitungen, um elektrische Störungen zu vermeiden
| Bauteil-Pin | Anschlusspunkt |
|---|---|
| ESP32 Pin 2 | Relais-Signalpin (IN) |
| ESP32 GND | Relais GND |
| ESP32 5V | Relais VCC |
| Relais COM | 12V-Stromversorgung (+) |
| Relais NO | Summer (+) rotes Kabel |
| Summer (-) schwarzes Kabel | 12V-Stromversorgung GND (-) |
ESP32 C3 Super Mini Code
Hier ist der Code zur Steuerung Ihres aktiven 12V-Summers - er schaltet den Summer 1 Sekunde lang EIN und dann 2 Sekunden lang AUS, in einem sich wiederholenden Muster.
Was dieser Code macht:
- Richtet GPIO-Pin 2 zur Steuerung des Relais ein
- Schaltet den Summer 1 Sekunde lang EIN (Relais aktiviert)
- Schaltet den Summer 2 Sekunden lang AUS (Relais deaktiviert)
- Wiederholt das Muster fortlaufend für ein alarmähnliches Piepen
- Verwendet einfache digitalWrite-Befehle für eine leichte Anpassung
Schnelle Schritte
- Neu bei Arduino? Beginnen Sie zuerst mit unserer Anleitung ESP32 C3 Super Mini - Erste Schritte.
- Umgebung einrichten: Wenn Sie den ESP32 C3 Super Mini zum ersten Mal verwenden, folgen Sie der Anleitung zur Einrichtung der Arduino IDE
- Hardware anschließen: Verdrahten Sie ESP32 C3 Super Mini, Relais, Summer und 12V-Stromversorgung gemäß dem obigen Schaltplan
- Mit dem PC verbinden: Verbinden Sie Ihren ESP32 C3 Super Mini mit dem USB-Type-C-Kabel mit Ihrem Computer
- Arduino IDE öffnen: Starten Sie die Arduino IDE und wählen Sie das richtige Board und den richtigen Port
- Code hochladen: Kopieren Sie den obigen Code, fügen Sie ihn in die Arduino IDE ein und klicken Sie auf die Schaltfläche Upload
- Summer testen: Hören Sie, wie der Summer wiederholt 1 Sekunde lang EIN und 2 Sekunden lang AUS piept
- Funktion überprüfen: Die Relais-LED sollte ebenfalls synchron mit dem Summerton blinken
- Profi-Tipp: Passen Sie die delay()-Werte im Code an, um verschiedene Piepmuster zu erzeugen - kürzere Verzögerungen ergeben schnelle Alarmtöne, längere Verzögerungen langsame Warnpieptöne
Code-Erklärung
Die Kommentare im Code erklären jede Zeile ausführlich - lesen Sie sie durch, um zu verstehen, wie die Summersteuerung funktioniert!
Verwendete Hauptfunktionen:
- pinMode() - Konfiguriert GPIO-Pin 2 als Ausgang zur Steuerung des Relais
- digitalWrite(HIGH) - Aktiviert das Relais und verbindet 12V mit dem Summer (Ton EIN)
- digitalWrite(LOW) - Deaktiviert das Relais und trennt die Stromversorgung (Ton AUS)
- delay() - Hält die Programmausführung an, um das Timing zu steuern
Anwendungen und Projektideen
Verwenden Sie Ihren Aufbau aus ESP32 C3 Super Mini und aktivem 12V-Summer in diesen praktischen Projekten:
- Alarmanlage: Lösen Sie laute Warnungen aus, wenn Bewegungssensoren einen Eindringling erkennen
- Timer-Benachrichtigungen: Erstellen Sie Küchentimer oder Summer für Trainingsintervalle
- Tür-/Fensteralarme: Lassen Sie einen Alarm ertönen, wenn Türen oder Fenster unerwartet geöffnet werden
- Wasserleckmelder: Kombinieren Sie ihn mit einem Feuchtigkeitssensor, um vor Lecks zu warnen
- Temperaturwarnungen: Kombinieren Sie ihn mit einem Temperatursensor für Überhitzungsalarme
- Erinnerungssystem: Bauen Sie ein Gerät zur Erinnerung an Medikamente oder Termine
- IoT-Alarmanlage: Kombinieren Sie ihn mit WLAN, um ferngesteuerte Sicherheitswarnungen zu erstellen
Alarm-Pieptöne mit dem MOSFET-Modul erzeugen
Jetzt ersetzen wir das Relais durch ein MOSFET-Modul. Der Summer funktioniert genauso, aber es gibt kein Klicken. So kann er schnell piepen wie ein echter Alarm.
Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.
| Von | Nach |
|---|---|
| ESP32 C3 Super Mini GPIO4 | MOSFET-Modul PWM |
| ESP32 C3 Super Mini GND | MOSFET-Modul GND |
| 12V-Adapter + | MOSFET-Modul + |
| Roter Draht des Summers (+) | MOSFET-Modul + (gleiche Klemme wie Adapter +) |
| Schwarzer Draht des Summers (−) | MOSFET-Modul LOAD |
| 12V-Adapter − | MOSFET-Modul − |
Das 3,3V-Signal des ESP32 C3 Super Mini reicht aus, weil die LED im Optokoppler nur einen kleinen Strom braucht.
Die meisten aktiven 12V-Summer haben eine kleine Schaltung im Inneren und brauchen keine Freilaufdiode. Wenn Ihr Summer ein magnetischer Typ ist (er hat eine Spule im Inneren), schalten Sie eine Diode 1N4007 oder 1N5819 parallel dazu. Die Seite mit dem Ring (Kathode) kommt an + des Summers, die andere Seite an − des Summers.
ESP32 C3 Super Mini Code
Was der Summer macht: Er piept 10 Mal schnell, dann einmal lang, dann ist er 3 Sekunden still. Dann beginnt alles von vorne.
Ein aktiver Summer erzeugt seinen Ton selbst. Schalten Sie ihn mit digitalWrite() nur ganz EIN oder ganz AUS. Verwenden Sie kein analogWrite() (PWM), um die Lautstärke zu ändern, denn der Ton wird dann schwach oder seltsam.
Schnelle Schritte
- Machen Sie die gleiche Einrichtung wie in den Quick Steps des Relais-Teils oben.
- Verdrahten Sie den Summer und das MOSFET-Modul wie im Diagramm gezeigt. Lassen Sie den 12V-Adapter noch ausgesteckt.
- Laden Sie den obigen Code auf den ESP32 C3 Super Mini hoch.
- Stecken Sie den 12V-Adapter ein.
- Öffnen Sie den Serial Monitor mit 9600 Baud.
- Hören Sie auf den Summer: Sie hören die schnellen Pieptöne ohne Relais-Klicken.
※ Notiz:
Das MOSFET-Modul funktioniert nur mit DC, und die Stromversorgung des Summers muss etwa 6V oder mehr haben. Für einen 5V-Summer lesen Sie das ESP32 C3 Super Mini Piezo-Summer-Tutorial. Für einen AC-Summer oder eine Sirene verwenden Sie das Relais.
Video-Tutorial
Sehen Sie sich das folgende Video an, um eine visuelle Anleitung zu diesem Projekt zu erhalten.
Fordern Sie sich heraus
Bringen Sie Ihr Summer-Projekt mit diesen Herausforderungen auf die nächste Stufe:
- Einfach: Ändern Sie den Code so, dass ein SOS-Muster erzeugt wird (3 kurze, 3 lange, 3 kurze Pieptöne)
- Einfach: Fügen Sie einen Taster hinzu, um den Summer manuell EIN/AUS zu schalten
- Mittel: Erstellen Sie eine Melodie, indem Sie unterschiedliche Pieplängen und Pausen programmieren
- Mittel: Verwenden Sie einen Bewegungssensor, damit der Alarm nur bei erkannter Bewegung ausgelöst wird
- Fortgeschritten: Bauen Sie einen per Smartphone gesteuerten Alarm mit ESP32-WLAN und der Blynk-App
- Fortgeschritten: Erstellen Sie eine Mehrzonen-Alarmanlage mit mehreren unabhängig gesteuerten Summern
