ESP32 C3 Super Mini - Erste Schritte

Überblick über the ESP32 C3 Super Mini

Der ESP32 C3 Super Mini ist ein kompaktes Entwicklungsboard mit WLAN, Bluetooth und einem extrem kleinen Formfaktor, ideal für IoT-Projekte.

Hauptmerkmale:

• Prozessor: ESP32-C3 32-Bit-RISC-V-Single-Core-Prozessor mit 160MHz
• Speicher: 400KB SRAM, 4MB Flash-Speicher
• Konnektivität: Integriertes WLAN 802.11 b/g/n und Bluetooth 5 (LE)
• Größe: Extrem kompaktes Board mit 22,52mm × 18mm
• GPIO-Pins: 13 digitale I/O-Pins
• Betriebsspannung: 3,3V-Logikpegel
• Stromversorgung: 5V über USB oder 3,3V direkter Eingang
• Programmierung: USB-C-Anschluss für einfache Programmierung
• Günstig: Preiswert für Bastler und Maker
• Einsteigerfreundlich: Kompatibel mit der Arduino IDE

Warum den ESP32 C3 Super Mini wählen:

• Ideal für drahtlose Projekte mit wenig Platz
• Ideal für batteriebetriebene IoT-Anwendungen
• Hervorragend zum Erlernen der WLAN- und Bluetooth-Programmierung
• Kostengünstige Alternative zu größeren ESP32-Boards

Pinbelegung des ESP32 C3 Super Mini

Der ESP32 C3 Super Mini hat Pins auf beiden Seiten des Boards, was die Verwendung auf einem Breadboard erleichtert.

Stromversorgungspins:

• 5V: 5V-Eingang über USB oder eine externe Quelle
• 3V3: 3,3V-Ausgang (Spannungsregler auf der Platine)
• GND: Massebezug (mehrere GND-Pins vorhanden)

GPIO-Pins (digitale I/O):

• GPIO0-GPIO10: Digitale Ein-/Ausgangspins
• GPIO20, GPIO21: Zusätzliche digitale I/O-Pins
• Die meisten GPIO-Pins unterstützen PWM-, I2C- und SPI-Funktionen

Pins mit Sonderfunktionen:

• TX (GPIO21): UART-Senden
• RX (GPIO20): UART-Empfangen
• SCL (GPIO8): I2C-Takt
• SDA (GPIO10): I2C-Daten
• MOSI, MISO, SCK: SPI-Kommunikationspins

Hinweis: Alle GPIO-Pins arbeiten mit 3,3V-Logikpegel. Verbinden Sie keine 5V-Signale direkt mit GPIO-Pins.

Den Programmierablauf des ESP32 C3 Super Mini verstehen

Die Programmierung Ihres ESP32 C3 Super Mini erfolgt in drei automatischen Schritten:

• Code schreiben: Erstellen Sie Ihr Programm (einen sogenannten "Sketch") in vereinfachtem C/C++
• Kompilieren: Die Arduino IDE übersetzt Ihren Code in Maschinensprache für den Prozessor des ESP32 C3 Super Mini
• Hochladen: Das kompilierte Programm wird über USB auf den ESP32 C3 Super Mini übertragen und sofort ausgeführt

Die gute Nachricht? Mit einem Klick erledigt die Arduino IDE alle drei Schritte automatisch für Ihren ESP32 C3 Super Mini!

Schritt 1: Arduino IDE herunterladen und installieren

Die Arduino IDE ist eine kostenlose Software zur Programmierung Ihres ESP32 C3 Super Mini unter Windows, Mac oder Linux.

Schritte zum Herunterladen:

• Besuchen Sie die offizielle Arduino-Website: https://www.arduino.cc/en/Main/Software
• Wählen Sie Ihr Betriebssystem (Windows, Mac OS X oder Linux)
• Laden Sie das Installationsprogramm für Ihre Plattform herunter

Installation unter Windows:

• Führen Sie das heruntergeladene .exe-Installationsprogramm aus
• Akzeptieren Sie die Lizenzvereinbarung
• Wählen Sie "Install Everything" (enthält USB-Treiber für den ESP32 C3 Super Mini)
• Klicken Sie auf Install und warten Sie, bis die Installation abgeschlossen ist
• Starten Sie die Arduino IDE über das Startmenü oder die Desktop-Verknüpfung

Installation unter Mac:

• Öffnen Sie die heruntergeladene .dmg-Datei
• Ziehen Sie das Arduino-Symbol in den Ordner Programme
• Erster Start: Klicken Sie mit der rechten Maustaste auf Arduino > Öffnen, um die Sicherheitsabfrage zu umgehen
• Der Mac erkennt den ESP32 C3 Super Mini automatisch

Installation unter Linux:

• Entpacken Sie das heruntergeladene Archiv
• Führen Sie ./install.sh im Terminal aus
• Fügen Sie Ihren Benutzer für den USB-Zugriff zur Gruppe dialout hinzu:

• Melden Sie sich ab und wieder an, damit die Änderungen wirksam werden

Installation überprüfen: Starten Sie die Arduino IDE - Sie sollten einen leeren Sketch mit den Funktionen setup() und loop() sehen, bereit für die Programmierung des ESP32 C3 Super Mini.

Schritt 2: ESP32-Board-Unterstützung in der Arduino IDE installieren

Die Arduino IDE benötigt die ESP32-Board-Unterstützung, um mit Ihrem ESP32 C3 Super Mini zu arbeiten.

ESP32-Boardverwalter-URL hinzufügen:

• Öffnen Sie die Arduino IDE
• Gehen Sie zu Datei > Einstellungen (bzw. Arduino > Einstellungen auf dem Mac)
• Suchen Sie das Feld "Zusätzliche Boardverwalter-URLs"
• Fügen Sie diese URL ein:

• Wenn bereits andere URLs vorhanden sind, trennen Sie sie mit einem Komma
• Klicken Sie zum Speichern auf OK

ESP32-Board-Paket installieren:

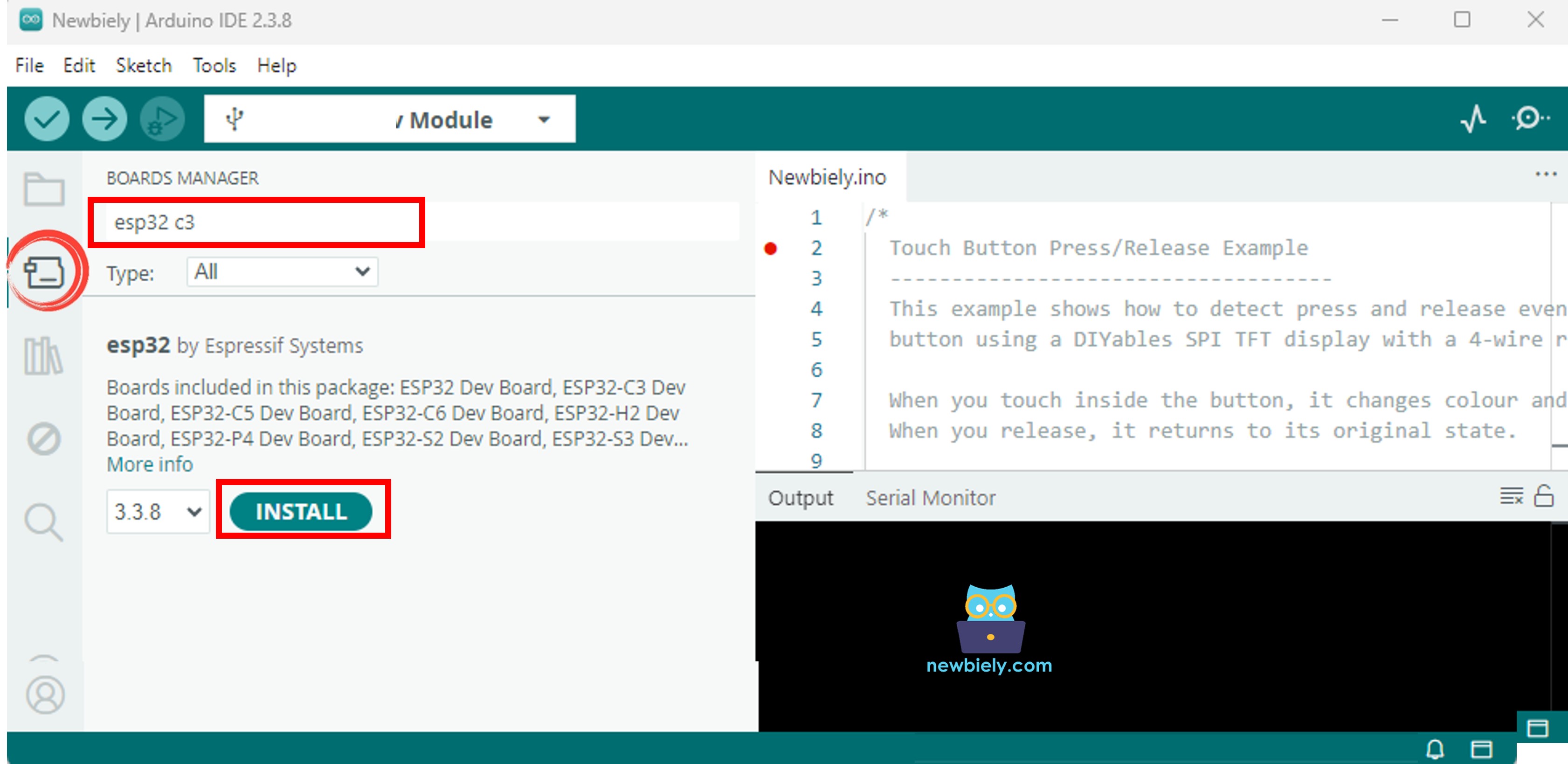

• Klicken Sie auf das Symbol Boardverwalter in der linken Seitenleiste (Chip-Symbol)
• Geben Sie "esp32" in das Suchfeld ein
• Suchen Sie "esp32 by Espressif Systems"
• Klicken Sie auf Install (lädt ca. 250MB herunter, dauert 3-5 Minuten)
• Warten Sie, bis der Status "INSTALLED" erscheint
• Schließen Sie den Boardverwalter, wenn der Vorgang abgeschlossen ist

Installation überprüfen:

• Gehen Sie zu Werkzeuge > Board > esp32
• Suchen Sie in der Liste nach "ESP32C3 Dev Module"
• Wenn es sichtbar ist, wurde die Board-Unterstützung für den ESP32 C3 Super Mini erfolgreich installiert!

Schritt 3: ESP32 C3 Super Mini mit dem Computer verbinden

Verbinden Sie Ihren ESP32 C3 Super Mini über ein USB-Kabel.

Schritte zum Verbinden:

• Besorgen Sie sich ein USB-C-Datenkabel (reine Ladekabel funktionieren nicht!)
• Stecken Sie das USB-C-Ende in den ESP32 C3 Super Mini
• Stecken Sie das USB-A-Ende in Ihren Computer (direkten Anschluss verwenden, keinen Hub)
• Die Power-LED am ESP32 C3 Super Mini leuchtet, wenn er verbunden ist
• Windows zeigt die Benachrichtigung "USB-Gerät verbunden" an
• Mac/Linux erkennt das Gerät automatisch

Wichtige Hinweise:

• Verwenden Sie hochwertige USB-Kabel - billige Kabel verursachen Probleme beim Hochladen
• Wenn die LED nicht leuchtet, probieren Sie ein anderes USB-Kabel oder einen anderen Anschluss
• Bei manchen ESP32 C3 Super Mini Boards blinkt die LED mit einem vorinstallierten Testprogramm

Schritt 4: Board und Port in der Arduino IDE auswählen

Teilen Sie der Arduino IDE mit, dass Sie einen ESP32 C3 Super Mini verwenden.

Board auswählen:

• Gehen Sie zu Werkzeuge > Board > esp32
• Scrollen Sie zu "ESP32C3 Dev Module"
• Klicken Sie darauf, um es auszuwählen
• Überprüfen Sie, ob der Board-Name im Menü Werkzeuge erscheint

Port auswählen:

• Gehen Sie zu Werkzeuge > Port
• Suchen Sie Ihren ESP32 C3 Super Mini:
• Windows: COM3, COM4 usw. (oft als "USB-SERIAL CH340" angezeigt)
• Mac: /dev/cu.usbserial-XXXX oder /dev/cu.wchusbserial-XXXX
• Linux: /dev/ttyUSB0 oder /dev/ttyACM0

Port nicht gefunden?

• Merken Sie sich, welche Ports aufgelistet sind
• Trennen Sie den ESP32 C3 Super Mini
• Prüfen Sie Werkzeuge > Port erneut - ein Port verschwindet
• Schließen Sie den ESP32 C3 Super Mini wieder an
• Der Port, der wieder erscheint, ist Ihr Board!
• Klicken Sie darauf, um ihn auszuwählen

Schritt 5: Testprogramm auf den ESP32 C3 Super Mini hochladen

Überprüfen Sie, ob alles funktioniert, indem Sie ein Blink-Programm hochladen.

Was dieser Code macht:

• Lässt die eingebaute LED Ihres ESP32 C3 Super Mini blinken
• Die LED ist 1 Sekunde an und 1 Sekunde aus
• Wiederholt dies endlos
• Bestätigt, dass Ihre Einrichtung korrekt funktioniert

Schritte zum Hochladen:

• Kopieren Sie den obigen Code in die Arduino IDE
• Klicken Sie auf die Schaltfläche Upload (Pfeil-nach-rechts-Symbol)
• Beobachten Sie die Statusmeldungen unten in der IDE
• Zuerst erscheint "Connecting..."
• Die orangefarbenen TX/RX-LEDs am ESP32 C3 Super Mini blinken während des Hochladens
• Nach Abschluss erscheint die Meldung "Done uploading"

Fehlerbehebung beim Hochladen:

• Wenn das Hochladen mit "Failed to connect" fehlschlägt, halten Sie die Taste BOOT am ESP32 C3 Super Mini gedrückt
• Halten Sie BOOT weiter gedrückt und klicken Sie auf Upload
• Lassen Sie BOOT los, wenn "Connecting..." erscheint
• Manche ESP32 C3 Super Mini Boards setzen sich automatisch zurück, andere benötigen ein manuelles Drücken von BOOT

Erfolg! Die eingebaute LED Ihres ESP32 C3 Super Mini blinkt jede Sekunde an und aus. Ihr Board ist programmiert und einsatzbereit!

Zusammenfassung der Schritte

• Arduino IDE herunterladen: Die kostenlose Software von arduino.cc beziehen
• Arduino IDE installieren: Das Installationsprogramm für Ihr Betriebssystem ausführen
• ESP32-Board-Unterstützung hinzufügen: Die Espressif-URL in den Einstellungen hinzufügen
• ESP32-Paket installieren: Mit dem Boardverwalter esp32 by Espressif installieren
• ESP32 C3 Super Mini anschließen: Per USB-C-Datenkabel mit dem Computer verbinden
• Board auswählen: "ESP32C3 Dev Module" unter Werkzeuge > Board wählen
• Port auswählen: Den Port Ihres ESP32 C3 Super Mini unter Werkzeuge > Port wählen
• Testcode hochladen: Den Blink-Code kopieren und auf Upload klicken
• Erfolg überprüfen: Die eingebaute LED blinkt jede Sekunde an und aus
• Profi-Tipp: Setzen Sie ein Lesezeichen für die ESP32-Arduino-Dokumentation unter docs.espressif.com, um beim Programmieren schnell nachschlagen zu können!

Nächste Schritte mit dem ESP32 C3 Super Mini

Da Sie Ihren ESP32 C3 Super Mini nun programmieren können, probieren Sie diese Einsteigerprojekte aus:

Grundlegende ESP32 C3 Super Mini Projekte:

• ESP32 C3 Super Mini - Hello World: Meldungen im Seriellen Monitor ausgeben
• ESP32 C3 Super Mini - LED: Eine externe LED mit dem ESP32 C3 Super Mini steuern
• ESP32 C3 Super Mini - Taster: Tastereingaben am ESP32 C3 Super Mini auslesen
• ESP32 C3 Super Mini - Summer: Töne mit dem ESP32 C3 Super Mini erzeugen

WLAN-Projekte:

• ESP32 C3 Super Mini - WLAN: Mit einem drahtlosen Netzwerk verbinden
• ESP32 C3 Super Mini - Webserver: Eine Webseite auf dem ESP32 C3 Super Mini erstellen

Sensorprojekte:

• ESP32 C3 Super Mini - DHT11: Temperatur und Luftfeuchtigkeit auslesen
• ESP32 C3 Super Mini - Ultraschall: Entfernungen messen

Video-Tutorial

Sehen Sie sich das Video unten an, um eine visuelle Schritt-für-Schritt-Anleitung zu diesem Projekt zu erhalten.

*Video-Tutorial folgt in Kürze - abonnieren Sie, um die Einrichtung des ESP32 C3 Super Mini in Aktion zu sehen!*

Fehlerbehebung bei häufigen Problemen

Problem: ESP32-Board nicht im Boardverwalter

Symptome: ESP32 wird nach dem Hinzufügen der URL im Boardverwalter nicht gefunden.

Lösungen:

• Prüfen Sie, ob die Boardverwalter-URL korrekt in die Einstellungen eingefügt wurde
• Prüfen Sie die Internetverbindung (es werden Dateien von GitHub heruntergeladen)
• Schließen und öffnen Sie den Boardverwalter erneut
• Starten Sie die Arduino IDE vollständig neu
• Versuchen Sie, die URL manuell einzutippen, statt sie zu kopieren und einzufügen
• Prüfen Sie, ob die Firewall die Arduino IDE blockiert

Problem: Kein Port für den ESP32 C3 Super Mini angezeigt

Symptome: Werkzeuge > Port ist ausgegraut oder leer, wenn das Board angeschlossen ist.

Lösungen:

• Probieren Sie ein anderes USB-Kabel (es muss ein Datenkabel sein, kein reines Ladekabel)
• Verwenden Sie einen anderen USB-Anschluss am Computer (Hubs vermeiden)
• Installieren Sie den CH340-USB-Treiber manuell (suchen Sie nach "CH340 driver download")
• Windows: Prüfen Sie den Geräte-Manager auf unbekannte Geräte
• Mac: Prüfen Sie Systeminformationen > USB auf das Gerät
• Linux: Führen Sie ls /dev/tty* aus, um serielle Geräte anzuzeigen

Problem: Hochladen fehlgeschlagen - Timed Out Waiting for Packet Header

Symptome: Das Hochladen schlägt mit einem Verbindungs-Timeout-Fehler fehl.

Lösungen:

• Halten Sie die BOOT-Taste am ESP32 C3 Super Mini während des Hochladens gedrückt
• Halten Sie BOOT gedrückt, klicken Sie auf Upload und lassen Sie los, sobald die Verbindung aufgebaut wird
• Probieren Sie eine niedrigere Upload-Geschwindigkeit: Werkzeuge > Upload Speed > 115200
• Drücken Sie die RESET-Taste und klicken Sie sofort danach auf Upload
• Prüfen Sie die Qualität des USB-Kabels (schlechte Kabel verursachen Timeouts)
• Manche ESP32 C3 Super Mini Klone benötigen bei jedem Hochladen den manuellen Boot-Modus

Problem: Brownout Detector ausgelöst

Symptome: Der ESP32 C3 Super Mini startet zufällig neu, der Serielle Monitor zeigt Brownout-Meldungen.

Lösungen:

• Verwenden Sie einen USB-Hub mit eigener Stromversorgung oder ein externes 5V-Netzteil
• Der USB-Anschluss liefert möglicherweise nicht genug Strom für den ESP32 C3 Super Mini
• Entfernen Sie stromhungrige Peripheriegeräte (Displays, Motoren)
• Probieren Sie ein anderes USB-Kabel (dickere Kabel = weniger Spannungsabfall)
• Fügen Sie auf dem Breadboard einen 100µF-Kondensator zwischen 5V und GND hinzu

Problem: Portzugriff verweigert (Linux)

Symptome: Hochladen nicht möglich, Fehlermeldungen wegen fehlender Berechtigung.

Lösungen:

• Fügen Sie den Benutzer zur Gruppe dialout hinzu:

• Melden Sie sich ab und wieder an, damit die Änderungen wirksam werden
• Oder starten Sie den Computer neu
• Überprüfen Sie dies mit dem Befehl groups (dialout sollte aufgeführt sein)
• Vorübergehende Lösung: sudo chmod 666 /dev/ttyUSB0

Problem: Code wird hochgeladen, aber nichts passiert

Symptome: Das Hochladen ist erfolgreich, aber der ESP32 C3 Super Mini führt das Programm nicht aus.

Lösungen:

• Drücken Sie nach dem Hochladen die RESET-Taste am ESP32 C3 Super Mini
• Prüfen Sie, ob die Pinnummer der eingebauten LED zu Ihrem Board passt (normalerweise GPIO8)
• Öffnen Sie den Seriellen Monitor, um zu sehen, ob der Code läuft
• Überprüfen Sie, ob das richtige Board ausgewählt ist (ESP32C3 Dev Module)
• Versuchen Sie, das einfache Blink-Beispiel unter Datei > Beispiele > Basics > Blink hochzuladen
• Passen Sie das Blink-Beispiel so an, dass es GPIO8 für die eingebaute LED verwendet

Fordern Sie sich heraus

Testen Sie Ihre neuen Fähigkeiten mit dem ESP32 C3 Super Mini mit diesen Herausforderungen:

• Einfach: Ändern Sie den Blink-Code so, dass die LED dreimal schnell blinkt und dann 2 Sekunden pausiert
• Einfach: Wechseln Sie die LED auf GPIO2 und schließen Sie eine externe LED mit Widerstand an
• Mittel: Fügen Sie Serial.println() hinzu, um die Meldungen "LED ON" und "LED OFF" anzuzeigen
• Mittel: Erstellen Sie mit der LED das SOS-Muster im Morsecode (... --- ...)
• Fortgeschritten: Lassen Sie die LED blinken und prüfen Sie dabei einen Tastendruck, um die Blinkgeschwindigkeit zu ändern
• Fortgeschritten: Verwenden Sie millis() statt delay() für ein nicht blockierendes Blinken der LED

Verwandte Tutorials

• ESP32 C3 Super Mini - Hardware Preparation
• ESP32 C3 Super Mini - Code Structure
• ESP32 C3 Super Mini - Serial Monitor
