ESP32 C3 Super Mini - Heizelement steuern

Erfahren Sie, wie Sie ein Heizelement mit Ihrem ESP32 C3 Super Mini Mikrocontroller über ein Relaismodul steuern. Dieses einsteigerfreundliche Tutorial zeigt Ihnen alles, was Sie zum Bau von Heizungssteuerungsprojekten benötigen.

In diesem Tutorial lernen Sie:

Sie können die Heizung über ein Relais oder über ein MOSFET-Modul schalten. Das Relais kennt nur EIN und AUS. Das MOSFET-Modul schaltet ebenfalls EIN und AUS, kann aber festlegen, wie viel Leistung die Heizung bekommt. So wählen Sie eine niedrige, mittlere oder hohe Heizstufe. Es arbeitet lautlos, und häufiges Schalten nutzt es nicht ab. Wir zeigen hier beide Wege.

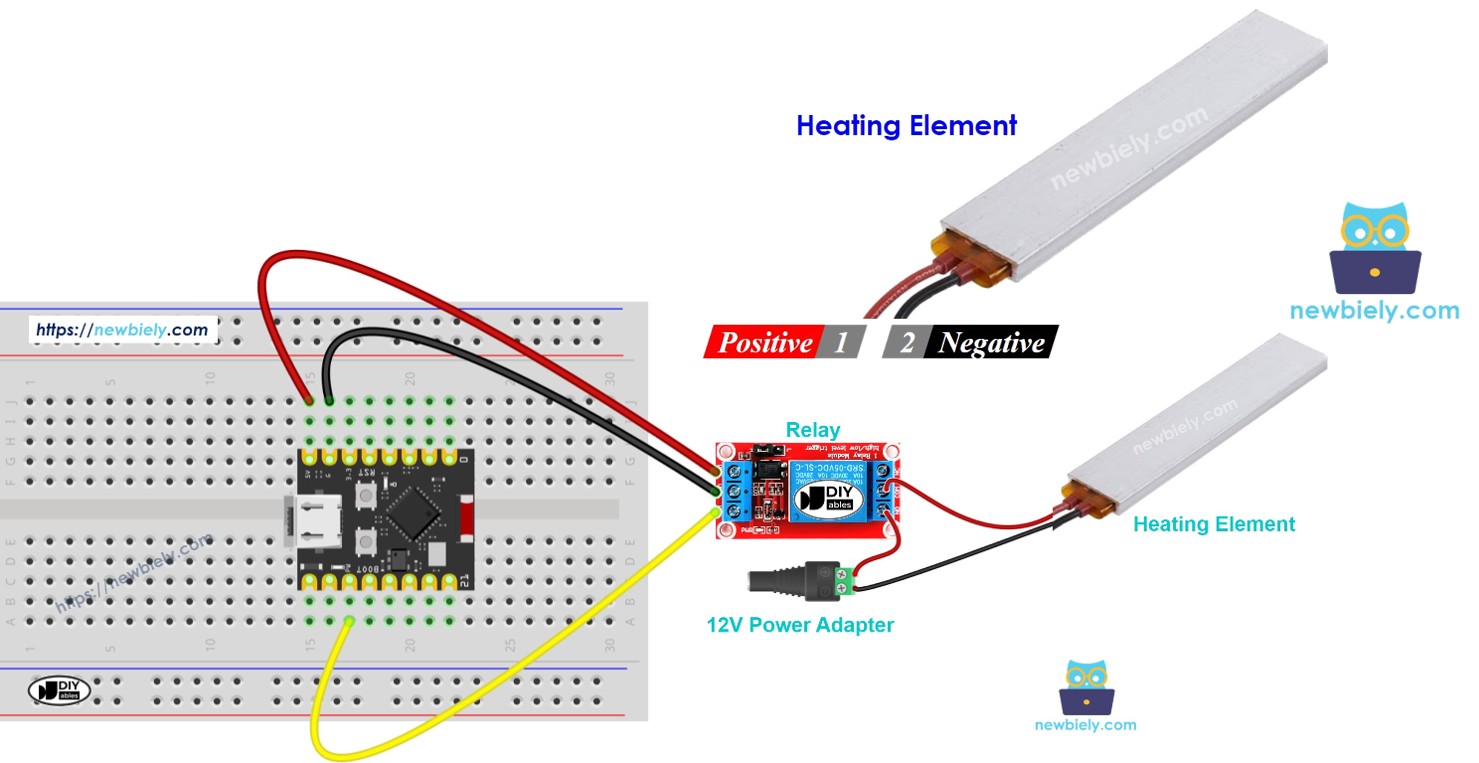

ESP32 C3 Super Mini - Heizelement steuern

Erforderliche Hardware

1×ESP32 C3 Super Mini
1×USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1×USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1×Relais
1×(Alternativ) MOSFET Module (AOD4184, LR7843 or FR120N)
1×Heizelement
1×12V Netzteil
1×(Optional) DC-Stromanschluss
1×Breadboard
1×Verbindungskabel

Oder Sie können die folgenden Kits kaufen:

1×DIYables Sensor-Kit (18 Sensoren/Displays)
Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Überblick über Heating Element

Ein Heizelement ist ein elektrisches Bauteil, das elektrische Energie in Wärme umwandelt, wenn es mit Strom versorgt wird.

Hauptmerkmale:

  • Betrieb mit 12V-DC-Netzteil
  • Erzeugt Wärme, wenn Strom hindurchfließt
  • Benötigt eine Relaissteuerung, um mit dem ESP32 C3 Super Mini kompatibel zu sein
  • Häufig in Wärme- und Temperaturregelungsprojekten verwendet
  • Ideal zum Erlernen grundlegender Heizsystem-Automatisierung

Warum mit dem ESP32 verwenden:

  • Automatisierte Heizprojekte bauen
  • Temperaturgesteuerte Systeme erstellen
  • Praxisnahe IoT-Anwendungen kennenlernen
  • Sichere, relaisbasierte Gerätesteuerung üben

Pinbelegung

Das Heizelement hat eine einfache Zwei-Pin-Konfiguration für den Stromanschluss.

ESP32 C3 Super Mini Heizelement Pinbelegung
  • Plus-Pin (+) (rot): Wird mit dem 12V-Pluspol des DC-Netzteils verbunden
  • Minus-Pin (-) (schwarz): Wird mit dem GND-Minuspol des DC-Netzteils verbunden

Wie man ein Heizelement steuert

Der ESP32 C3 Super Mini steuert das Heizelement indirekt über ein Relaismodul.

Steuerungsmechanismus:

  • Der ESP32 C3 Super Mini kann 12V-Heizelemente nicht direkt mit Strom versorgen
  • Ein Relais wirkt als elektronischer Schalter zwischen Netzteil und Heizelement
  • Der ESP32 sendet digitale Signale an das Relais (HIGH/LOW)
  • Das Relais schaltet den 12V-Stromkreis ein bzw. aus
  • So lassen sich Hochleistungsgeräte sicher mit stromsparenden Mikrocontrollern steuern

Wichtig: Wenn Sie neu im Umgang mit Relais sind, sehen Sie sich zuerst unser ESP32 C3 Super Mini - Relais-Tutorial an, um Pinbelegung, Verdrahtung und Programmiergrundlagen zu verstehen.

Für den zweiten Weg erklärt das Tutorial ESP32 C3 Super Mini - MOSFET-Modul die Anschlüsse des Moduls und wie PWM die Leistung einstellt.

Relais vs. MOSFET-Modul für ein Heizelement

Relais MOSFET-Modul
Heizungssteuerung Volle Heizleistung oder keine Heizung Volle Heizleistung, keine Heizung oder jede Stufe dazwischen (PWM)
Geräusch Klickt bei jedem Schaltvorgang Lautlos
Schaltzeit Millisekunden, mechanisch Fast sofort
Langzeitnutzung Kontakte nutzen sich ab, bei häufigem Schalten stärker Nichts bewegt sich, nichts nutzt sich ab
Spannungsart AC- oder DC-Heizungen Nur DC-Heizungen
Heizungsversorgung Jede Spannung im Nennbereich des Relais 6V oder mehr
Isolation Die Spule ist von den Kontakten getrennt PC817-Optokoppler eingebaut
Wählen Sie es, wenn Die Heizung mit AC läuft oder Sie nur EIN/AUS brauchen Eine 12V-DC-Heizung, die oft schaltet oder eine feste Heizstufe braucht

Ein Thermostat schaltet die Heizung mehrmals am Tag EIN und AUS, daher passt das MOSFET-Modul gut zu einem 12V-DC-Heizelement. Wenn Ihre Heizung mit AC-Netzspannung läuft, müssen Sie beim Relais bleiben.

Verdrahtungsdiagramm

Folgen Sie diesem Schaltplan, um Ihren ESP32 C3 Super Mini sicher über ein Relais mit dem Heizelement zu verbinden.

WARNING

Bitte seien Sie vorsichtig. Es kann Sie verbrennen und Ihr Haus in Brand setzen. Dies ist ein ernstes Thema, und wir möchten, dass Sie sicher sind. Wenn Sie sich NICHT zu 100 % sicher sind, was Sie tun, tun Sie sich selbst einen Gefallen und fassen Sie nichts an. Fragen Sie jemanden, der sich auskennt! Wir übernehmen KEINE Verantwortung für Ihre Sicherheit.

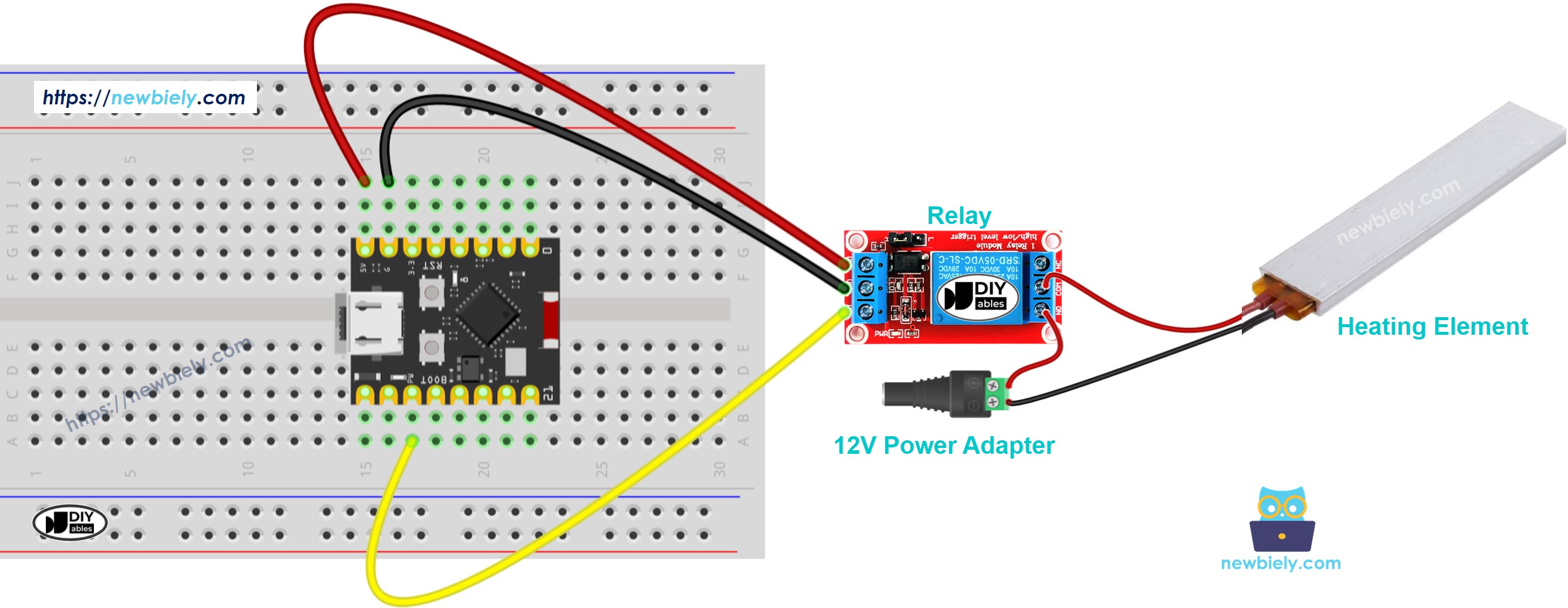

ESP32 C3 Super Mini Heizelement Schaltplan

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Sie können diese Schaltung auch ohne Steckbrett aufbauen. Hier ist dieselbe Verdrahtung:

ESP32 C3 Super Mini Heizelement Schaltplan (ohne Steckbrett)

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Sicherheitshinweise:

  • Überprüfen Sie alle Verbindungen, bevor Sie die Stromversorgung einschalten
  • Berühren Sie das Heizelement niemals im eingeschalteten Zustand
  • Sorgen Sie während des Betriebs für ausreichende Belüftung
  • Verwenden Sie einen geeigneten Drahtquerschnitt für die 12V-Verbindungen
  • Halten Sie brennbare Materialien vom Heizelement fern

ESP32 C3 Super Mini Code

Der folgende Code zeigt eine grundlegende Steuerung des Heizelements, indem er es in einem sich wiederholenden Zyklus fünf Sekunden lang EIN- und dann fünf Sekunden lang AUSschaltet.

Was dieser Code macht:

  • Konfiguriert einen digitalen Pin zur Steuerung des Relais
  • Schaltet das Heizelement EIN (5 Sekunden)
  • Schaltet das Heizelement AUS (5 Sekunden)
  • Wiederholt den Zyklus fortlaufend
  • Bietet eine Grundlage für Temperaturregelungsprojekte
/* * Dieser ESP32 C3 Super Mini Code wurde von newbiely.de entwickelt * Dieser ESP32 C3 Super Mini Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/esp32-c3/esp32-c3-super-mini-controls-heating-element */ #define RELAY_PIN 7 // The ESP32 C3 SuperMini pin connected to the heating element via the relay // The setup function runs once on reset or power-up void setup() { // initialize digital pin A5 as an output. pinMode(RELAY_PIN, OUTPUT); } // The loop function repeats indefinitely void loop() { digitalWrite(RELAY_PIN, HIGH); // turn on heating element 5 seconds delay(5000); digitalWrite(RELAY_PIN, LOW); // turn off heating element 5 seconds delay(5000); }

Code-Erklärung

Der obige ESP32 C3 Super Mini Code enthält eine zeilenweise Erklärung. Bitte lesen Sie die Kommentare im Code!

Schnelle Schritte

  • Neu beim ESP32 C3 Mini? Arbeiten Sie zuerst unser Tutorial Erste Schritte mit dem ESP32 C3 Mini durch, um Ihre Entwicklungsumgebung einzurichten.
  • Hardware anschließen: Verdrahten Sie ESP32 C3 Super Mini, Relais und Heizelement gemäß dem obigen Schaltplan.
  • USB anschließen: Verbinden Sie Ihren ESP32 C3 Super Mini über das USB-Type-C-Kabel mit Ihrem Computer.
  • Arduino IDE öffnen: Starten Sie die Arduino IDE auf Ihrem Computer.
  • Board auswählen: Wählen Sie im Menü Werkzeuge das richtige ESP32 C3 Super Mini Board aus.
  • Port auswählen: Wählen Sie den COM-Port, an dem Ihr ESP32 angeschlossen ist.
  • Code kopieren: Kopieren Sie den vollständigen Code aus dem obigen Code-Abschnitt.
  • Code einfügen: Fügen Sie ihn in ein neues Arduino-IDE-Sketch-Fenster ein.
  • Code hochladen: Klicken Sie auf die Schaltfläche Upload und warten Sie, bis der Vorgang abgeschlossen ist.
  • Betrieb testen: Beobachten Sie, wie sich das Heizelement alle 5 Sekunden ein- und ausschaltet.
  • Temperatur prüfen: Spüren Sie vorsichtig die Wärme (ohne Berührung), um den Betrieb zu überprüfen.
  • Profi-Tipp: Beginnen Sie beim Testen mit kurzen Einschaltzeiten, um zu prüfen, ob Ihre Verdrahtung korrekt ist, bevor Sie längere Heizzyklen ausführen.

ESP32 C3 Super Mini Code - Heizelement mit MOSFET-Modul

In diesem Teil ersetzt das MOSFET-Modul das Relais. Mit PWM an GPIO4 bekommt die Heizung nur einen Teil der 12V-Leistung, sodass Sie wählen können, wie warm sie wird.

Schaltplan des MOSFET-Moduls

ESP32 C3 Super Mini Heizelement MOSFET-Modul Schaltplan

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

  • GPIO4 am ESP32 C3 Super Mini → PWM am Modul
  • GND am ESP32 C3 Super Mini → GND am Modul
  • 12V-Netzteil + und Heizung + → beide an den Anschluss + des Moduls
  • Heizung − → Modul LOAD
  • 12V-Netzteil − → Modul −
  • Eine Freilaufdiode ist nicht nötig. Ein Heizelement ist keine Spule.

Die gleiche Sicherheitswarnung wie oben gilt auch hier. Die Heizung wird auch bei geringer Leistung heiß.

Code

/* * Dieser ESP32 C3 Super Mini Code wurde von newbiely.de entwickelt * Dieser ESP32 C3 Super Mini Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/esp32-c3/esp32-c3-super-mini-controls-heating-element */ const int MOSFET_PIN = 4; // ESP32 C3 Super Mini GPIO4 connected to the PWM pin of the MOSFET module void setup() { Serial.begin(9600); pinMode(MOSFET_PIN, OUTPUT); analogWrite(MOSFET_PIN, 0); // start with the load OFF } void setLoad(int percent) { int duty = map(percent, 0, 100, 0, 255); // convert 0-100% to 0-255 analogWrite(MOSFET_PIN, duty); Serial.print("Load power: "); Serial.print(percent); Serial.println("%"); } void loop() { // turn the load fully ON, then fully OFF Serial.println("Load: ON"); setLoad(100); delay(2000); Serial.println("Load: OFF"); setLoad(0); delay(2000); // increase the power step by step (PWM) for (int percent = 10; percent <= 100; percent += 10) { setLoad(percent); delay(500); } // decrease the power step by step (PWM) for (int percent = 90; percent >= 0; percent -= 10) { setLoad(percent); delay(500); } delay(1000); }

So reagiert die Heizung auf diesen Code:

  • 2 Sekunden mit voller Leistung, dann 2 Sekunden aus
  • Danach steigt die Leistung Schritt für Schritt von 10% auf 100% und fällt wieder auf 0%
  • Eine Heizung wärmt sich langsam auf und kühlt langsam ab. Sie spüren nicht jeden Schritt sofort; die Änderung zeigt sich erst nach einer Weile. Stellen Sie für einen echten Test eine feste Stufe ein und warten Sie einige Minuten

Schnelle Schritte

  • Bereiten Sie die Arduino IDE vor und wählen Sie das Board wie in den Relais-Quick-Steps oben aus
  • Verdrahten Sie das Heizelement mit dem MOSFET-Modul (siehe Liste und Schaltplan)
  • Fügen Sie den Code in die Arduino IDE ein und klicken Sie auf Upload
  • Stecken Sie das 12V-Netzteil ein
  • Öffnen Sie den Seriellen Monitor mit 9600 Baud, um die Leistungsstufe zu sehen
∞
Newbiely | Arduino IDE 2.3.8
──
☐
✕
File
Edit
Sketch
Tools
Help
ESP32C3 Dev Module
Newbiely.ino
···
8 Serial.println("Hello World!");
Output
Serial Monitor
Message (Enter to send message to 'ESP32C3 Dev Module' on 'COM15')
New Line
9600 baud
Load: ON Load power: 100% Load: OFF Load power: 0% Load power: 10% Load power: 20% Load power: 30% Load power: 40% Load power: 50% Load power: 60% Load power: 70% Load power: 80% Load power: 90% Load power: 100% Load power: 90% Load power: 80% Load power: 70% Load power: 60% Load power: 50% Load power: 40% Load power: 30% Load power: 20% Load power: 10% Load power: 0%
Ln 11, Col 1
ESP32C3 Dev Module on COM15
2

Tipp: Geben Sie dem Modul eine Heizungsversorgung von mindestens etwa 6V, und nur DC. Eine AC-Heizung braucht das Relais.

Anwendungsideen

Verwenden Sie diesen Aufbau zur Heizelementsteuerung mit dem ESP32 als Grundlage für verschiedene Heizungsautomatisierungsprojekte.

  • Ein einfaches thermostatgesteuertes Heizsystem bauen
  • Einen Temperaturregler für ein Tiergehege erstellen
  • Eine Steuerung für eine Wärmematte zur Pflanzenanzucht entwerfen
  • Einen DIY-Temperaturregler für das Sous-vide-Garen bauen
  • Einen kleinen Inkubator für Brutprojekte entwickeln
  • Einen Trockenschrank mit automatischen Heizzyklen bauen

Video-Tutorial

Sehen Sie sich das Video unten an, um eine visuelle Schritt-für-Schritt-Anleitung zu diesem Projekt zu erhalten.

...VIDEO /videos/tutorial/KITS_ESP_HEATING_ELEMENT.mp4

...VIDEO

Fordern Sie sich heraus

Bringen Sie Ihre Fähigkeiten mit Heizelementen und dem ESP32 mit diesen aufeinander aufbauenden Herausforderungen auf die nächste Stufe.

  • Einfach: Ändern Sie den Code so, dass die EIN/AUS-Intervalle jeweils 10 Sekunden betragen.
  • Einfach: Fügen Sie eine Status-LED hinzu, die leuchtet, wenn das Heizelement aktiv ist.
  • Mittel: Integrieren Sie einen Temperatursensor (DS18B20), um die aktuelle Temperatur im Seriellen Monitor anzuzeigen.
  • Mittel: Erstellen Sie ein einfaches Thermostat, das die Heizung einschaltet, wenn die Temperatur unter einen Sollwert fällt.
  • Fortgeschritten: Bauen Sie einen PID-Temperaturregler für eine präzise Heizungssteuerung mit minimalem Überschwingen.
