ESP32 C3 Super Mini - Schalter

Ein EIN/AUS-Schalter (auch Kippschalter genannt) hat zwei Zustände: EIN (geschlossen) und AUS (offen). Bei jedem Drücken wechselt der Zustand und bleibt auch nach dem Loslassen erhalten. Dieses Tutorial zeigt Ihnen, wie Sie einen EIN/AUS-Schalter mit dem ESP32 C3 Super Mini verwenden.

In diesem Tutorial lernen Sie:

Was ein EIN/AUS-Schalter ist und wie er funktioniert
Wie Sie einen EIN/AUS-Schalter mit dem ESP32 C3 Super Mini verdrahten
Wie Sie den Schalterzustand mit ESP32 C3 Super Mini Code auslesen
Wie Sie das Prellrauschen mit der ezButton-Bibliothek beseitigen
Projektideen, die einen Kippschalter verwenden

Ein EIN/AUS-Schalter ist NICHT dasselbe wie die folgenden Bauteile. Verwechseln Sie sie nicht:

Erforderliche Hardware

1	×	ESP32 C3 Super Mini
1	×	USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1	×	USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1	×	Wires
1	×	ON/OFF Square Schalter
1	×	(Alternativ) ON/OFF Round Schalter
1	×	(Alternativ) On/Off Switch Module
1	×	(Optional) DC-Stromanschluss
1	×	Breadboard
1	×	Verbindungskabel

Oder Sie können die folgenden Kits kaufen:

DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Überblick über ON/OFF Switch

Ein EIN/AUS-Schalter ist ein Schalter, der beim Drücken seinen Zustand ändert und diesen Zustand nach dem Loslassen beibehält.

Hauptmerkmale:

Zwei stabile Zustände: EIN (geschlossen) und AUS (offen)
Rastend: Er bleibt von selbst EIN oder AUS — Sie müssen ihn nicht festhalten
Drücken zum Umschalten: Drücken Sie erneut, um in den anderen Zustand zu wechseln
Keine Polarität: Die Ausführung mit zwei Pins hat keine + oder - Seite
Einsteigerfreundlich: Funktioniert mit der 3,3V-Logik des ESP32 C3 Super Mini

Technische Daten:

Typ: Mechanischer rastender Schalter (SPST bei der Ausführung mit zwei Pins)
Pin-Anzahl: 2 Pins (üblich) oder 3 Pins
Kontaktwiderstand: Nahezu 0 Ohm im EIN-Zustand, sehr hoch im AUS-Zustand
Hier verwendeter Logikpegel: 3,3V vom ESP32 C3 Super Mini
Prellzeit: Einige Millisekunden — Entprellung ist erforderlich

Pinbelegung

Es gibt zwei gängige Arten von EIN/AUS-Schaltern: den Schalter mit zwei Pins und den Schalter mit drei Pins. Dieses Tutorial verwendet den Schalter mit zwei Pins.

Pin 1: Eine Seite des Kontakts — keine besondere Reihenfolge
Pin 2: Die andere Seite des Kontakts — keine besondere Reihenfolge

Funktionsweise

Es gibt zwei Möglichkeiten, einen EIN/AUS-Schalter mit dem ESP32 C3 Super Mini zu verdrahten.

Methode	Pin 1	Pin 2	Zustand des ESP32 C3 Super Mini Eingangspins
1	GND	ESP32 C3 Super Mini Eingangspin (mit Pull-up)	HIGH ⇒ AUS, LOW ⇒ EIN
2	3.3V	ESP32 C3 Super Mini Eingangspin (mit Pull-down)	HIGH ⇒ EIN, LOW ⇒ AUS

Dieses Tutorial verwendet die erste Methode, da der ESP32 C3 Super Mini einen internen Pull-up-Widerstand eingebaut hat.

Verdrahtungsdiagramm

Verbinden Sie einen Schalter-Pin mit GPIO7 und den anderen Schalter-Pin mit GND.

Hinweis: Verwenden Sie nur 3,3V. Legen Sie niemals 5V an einen GPIO-Pin des ESP32 C3 Super Mini an.
Hinweis: Die beiden Pins eines Schalters mit zwei Pins können vertauscht werden.
Hinweis: Verwenden Sie nicht GPIO8 oder GPIO9 — dies sind Boot-Strapping-Pins.

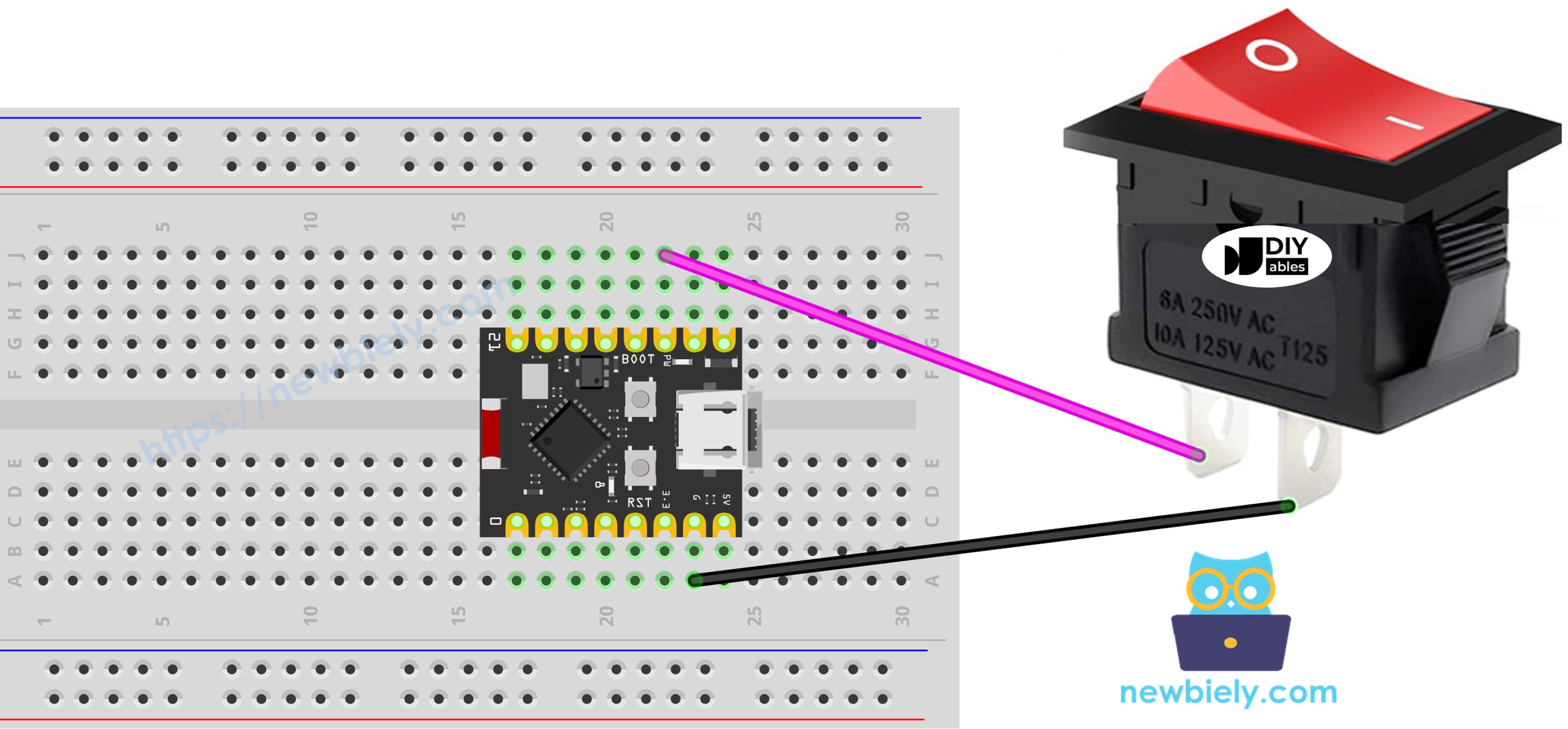

ESP32 C3 Super Mini EIN/AUS-Schalter Schaltplan

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

EIN/AUS-Schalter Pin	ESP32 C3 Super Mini Pin
Pin 1	GPIO7
Pin 2	GND

Für eine feste und stabile Verbindung verwenden Sie einen Lötkolben, um die Drähte an die Pins des EIN/AUS-Schalters zu löten, und decken Sie die Lötstellen zur Sicherheit mit Schrumpfschläuchen ab.

ESP32 C3 Super Mini Code - EIN/AUS-Schalter

Wie ein Taster muss auch ein EIN/AUS-Schalter entprellt werden (siehe Why needs debounce for the button, ON/OFF switch?). Das Entprellen macht den Code lang. Die ezButton-Bibliothek übernimmt das Entprellen für Sie und aktiviert den internen Pull-up-Widerstand, sodass der Code kurz bleibt.

Was dieser Code macht:

Liest den EIN/AUS-Schalter an GPIO7 des ESP32 C3 Super Mini aus
Aktiviert automatisch den internen Pull-up-Widerstand
Entprellt den Schalter mit einem 50-ms-Filter
Gibt den aktuellen Zustand (EIN oder AUS) im Seriellen Monitor aus
Gibt bei jeder Zustandsänderung eine Meldung aus

※ Notiz:

Zwei häufige Anwendungsfälle für einen EIN/AUS-Schalter sind:

Der erste Anwendungsfall: Wenn sich der Schalter im EIN-Zustand befindet, wird eine bestimmte Aktion ausgeführt. Wenn der Eingangszustand AUS ist, wird die entgegengesetzte Aktion ausgeführt.
Der zweite Anwendungsfall: Wenn sich der Zustand des Schalters von EIN auf AUS (oder von AUS auf EIN) ändert, wird eine bestimmte Aktion ausgeführt.

/* * Dieser ESP32 C3 Super Mini Code wurde von newbiely.de entwickelt * Dieser ESP32 C3 Super Mini Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/esp32-c3/esp32-c3-super-mini-switch */ #include <ezButton.h> ezButton onOffSwitch(7); // create ezButton object that attach to the ESP32 C3 SuperMini pin GPIO7 void setup() { Serial.begin(115200); onOffSwitch.setDebounceTime(50); // set debounce time to 50 milliseconds } void loop() { onOffSwitch.loop(); // MUST call the loop() function first if (onOffSwitch.isPressed()) Serial.println("The switch: OFF -> ON"); if (onOffSwitch.isReleased()) Serial.println("The switch: ON -> OFF"); int state = onOffSwitch.getState(); if (state == HIGH) Serial.println("The switch: OFF"); else Serial.println("The switch: ON"); }

Schnelle Schritte

Neu beim ESP32 C3 Super Mini? Absolvieren Sie zuerst unser Tutorial Erste Schritte mit dem ESP32 C3 Super Mini, um Ihre Entwicklungsumgebung einzurichten.
Bauteile verdrahten: Folgen Sie dem obigen Schaltplan, um den EIN/AUS-Schalter mit dem ESP32 C3 Super Mini zu verbinden.
Board anschließen: Verbinden Sie den ESP32 C3 Super Mini über ein USB-Typ-C-Kabel mit Ihrem PC.
Arduino IDE öffnen: Starten Sie die Arduino IDE Software.
Bibliothek installieren: Installieren Sie die ezButton-Bibliothek. Siehe die Anleitung.
Board auswählen: Stellen Sie sicher, dass ESP32 C3 Super Mini unter Werkzeuge > Board ausgewählt ist.
Port auswählen: Wählen Sie den COM-Port Ihres ESP32 C3 Super Mini unter Werkzeuge > Port.
Code hochladen: Kopieren Sie den obigen Code, fügen Sie ihn in die Arduino IDE ein und klicken Sie dann auf die Schaltfläche Upload.
Seriellen Monitor öffnen: Stellen Sie die Baudrate auf 115200 ein.
Schalter einschalten: Beobachten Sie, wie sich die Ausgabe im Seriellen Monitor ändert.
Schalter ausschalten: Beobachten Sie, wie sich die Ausgabe im Seriellen Monitor wieder zurück ändert.
Profi-Tipp: Wenn die Messwerte zufällig wirken, prüfen Sie, ob der Schalter mit GND verbunden ist und nicht offen (schwebend) bleibt.

Newbiely | Arduino IDE 2.3.8

──

☐

Newbiely.ino

···

8 Serial.println("Hello World!");

Output

Serial Monitor

Message (Enter to send message to 'ESP32C3 Dev Module' on 'COM15')

New Line

9600 baud

The switch: OFF The switch: OFF The switch: OFF The switch: OFF -> ON The switch: ON The switch: ON The switch: ON The switch: ON The switch: ON The switch: ON The switch: ON -> OFF The switch: OFF The switch: OFF The switch: OFF

Ln 11, Col 1

ESP32C3 Dev Module on COM15

Zeilenweise Code-Erklärung

Der obige ESP32 C3 Super Mini Code enthält eine zeilenweise Erklärung. Bitte lesen Sie die Kommentare im Code!

Anwendungs- und Projektideen

Hier sind einfache Möglichkeiten, einen EIN/AUS-Schalter mit dem ESP32 C3 Super Mini zu verwenden.

Lampenschalter: Schalten Sie eine LED oder eine Relais-Lampe EIN und AUS.
Lüftersteuerung: Starten und stoppen Sie einen Lüfter mit einem Druck.
Modusauswahl: Wählen Sie zwischen zwei Programmmodi, z. B. langsam und schnell.
Datenlogger-Schalter: Starten und stoppen Sie die Aufzeichnung auf eine SD-Karte.
Alarm aktivieren: Schärfen oder entschärfen Sie einen Bewegungsalarm.
Pumpenschalter: Schalten Sie eine Wasserpumpe zum Bewässern von Pflanzen EIN.

Fordern Sie sich heraus

Probieren Sie diese Schritte aus, um mit dem ESP32 C3 Super Mini und einem EIN/AUS-Schalter weiterzukommen.

Einfach: Schalten Sie die eingebaute LED an GPIO8 EIN, wenn der Schalter EIN ist.
Einfach: Geben Sie aus, wie viele Sekunden der Schalter EIN geblieben ist.
Mittel: Verwenden Sie den Schalter, um eine blinkende LED an GPIO3 zu starten und zu stoppen.
Mittel: Fügen Sie einen zweiten EIN/AUS-Schalter an GPIO6 hinzu und geben Sie beide Zustände aus.
Fortgeschritten: Verwenden Sie zwei Schalter, um 4 verschiedene Modi (00, 01, 10, 11) auszuwählen.
Fortgeschritten: Senden Sie den Schalterzustand über WLAN an eine Webseite.
