ESP32 C3 Super Mini - Piezo-Summer
Ein Piezo-Summer ist der einfachste Weg, einem ESP32 C3 Super Mini Projekt Ton hinzuzufügen. Er kostet sehr wenig, benötigt nur einen GPIO-Pin und kann piepen, Alarm geben oder sogar ein Lied spielen.
In diesem Tutorial lernen Sie:
- Was ein Piezo-Summer ist und wie er Töne erzeugt
- Wie Sie einen Piezo-Summer an den ESP32 C3 Super Mini anschließen
- Wie Sie ein Piezo-Summer-Modul an den ESP32 C3 Super Mini anschließen
- Wie Sie den ESP32 C3 Super Mini programmieren, um eine Melodie abzuspielen
- Wie Sie die Melodie in das Lied Jingle Bells ändern
Erforderliche Hardware
Oder Sie können die folgenden Kits kaufen:
| 1 | × | DIYables Sensor-Kit (18 Sensoren/Displays) |
Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.
Überblick über Piezo Buzzer
Der Piezo-Summer ist ein kleines Tonbauteil, das ein elektrisches Signal in einen Piepton, einen Ton oder Musik umwandelt.
Hauptmerkmale:
- Ein Signal-Pin: Es wird nur ein GPIO-Pin des ESP32 C3 Super Mini benötigt
- Sehr günstig: Eines der preiswertesten Ausgabebauteile, die Sie kaufen können
- Laut für seine Größe: Im Raum gut zu hören
- Zwei Ausführungen: Einzelner Summer oder Summer-Modul mit integriertem Treiber
- Einfacher Code: Die Funktion tone() erledigt die ganze schwierige Arbeit
Technische Daten:
- Betriebsspannung: 3V bis 24V für den 3V-24V aktiven Summer
- Modulspannung: 3,3V oder 5V
- Strom: Gering bei 3,3V, sicher für einen GPIO-Pin
- Tonbereich: Etwa 200 Hz bis 5000 Hz klingt am besten
- Signaltyp: Eine Rechteckwelle (PWM) vom ESP32 C3 Super Mini
Zwei Möglichkeiten, den 3V-24V-Summer zu verwenden:
- Direkt an einem GPIO-Pin: Sie erhalten einen normalen Piepton. Gut für Tastenklicks und Statustöne.
- Über ein Relais und eine 12V-Versorgung: Sie erhalten einen sehr lauten Ton. Gut für Alarme und Warnungen.
Hinweis: Für die laute 12V-Version siehe das Tutorial ESP32 C3 Super Mini - Summer.
Pinbelegung des Piezo-Summers
Ein einzelner Piezo-Summer hat zwei Pins.
- Positiver (+) Pin: Der ESP32 C3 Super Mini sendet das Steuersignal an diesen Pin (direkt oder über ein Relais)
- Negativer (-) Pin: Verbinden Sie diesen Pin mit GND (0V)
Ein Piezo-Summer-Modul hat drei Pins.
- GND-Pin: Mit GND (0V) verbinden
- VCC-Pin: Mit 3,3V verbinden
- I/O-Pin: Empfängt das Signal von einem GPIO-Pin des ESP32 C3 Super Mini
Wie der Piezo-Summer funktioniert
Schaltplan zwischen Piezo-Summer und ESP32 C3 Super Mini
Verbinden Sie den Signal-Pin des Summers mit GPIO7 am ESP32 C3 Super Mini.
- Hinweis: Die GPIO-Pins des ESP32 C3 Super Mini vertragen nur 3,3V. Führen Sie niemals 5V in einen GPIO-Pin zurück.
- Hinweis: Prüfen Sie die Polarität des einzelnen Summers. Der (+) Pin hat ein längeres Bein oder eine +-Markierung.
- Hinweis: Verwenden Sie nicht GPIO8 oder GPIO9. Das sind Boot-Pins auf diesem Board.
- Hinweis: Wenn der Ton schwach ist, verwenden Sie das Summer-Modul. Sein Treiber liefert mehr Strom als ein GPIO-Pin.

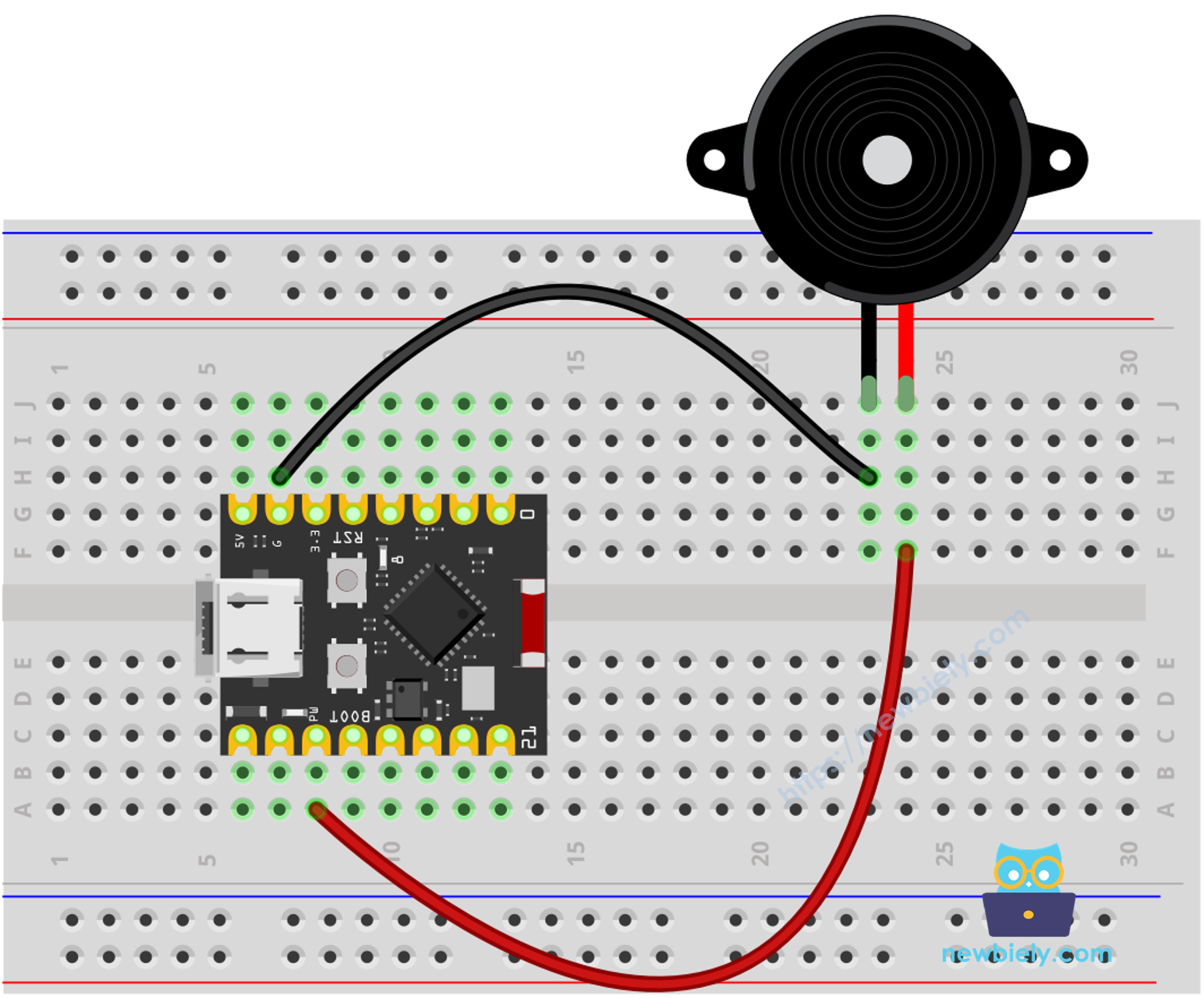

- Der Schaltplan zwischen Piezo-Summer und ESP32 C3 Super Mini
Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.
| Summer-Pin | ESP32 C3 Super Mini Pin |
|---|---|
| Positiv (+) | GPIO7 |
| Negativ (-) | GND |
Ich habe den obigen Schaltplan in diese künstlerische Zeichnung umgewandelt, die wie eine Ente aussieht. Wenn sie Ihnen gefällt, teilen Sie sie bitte!
Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

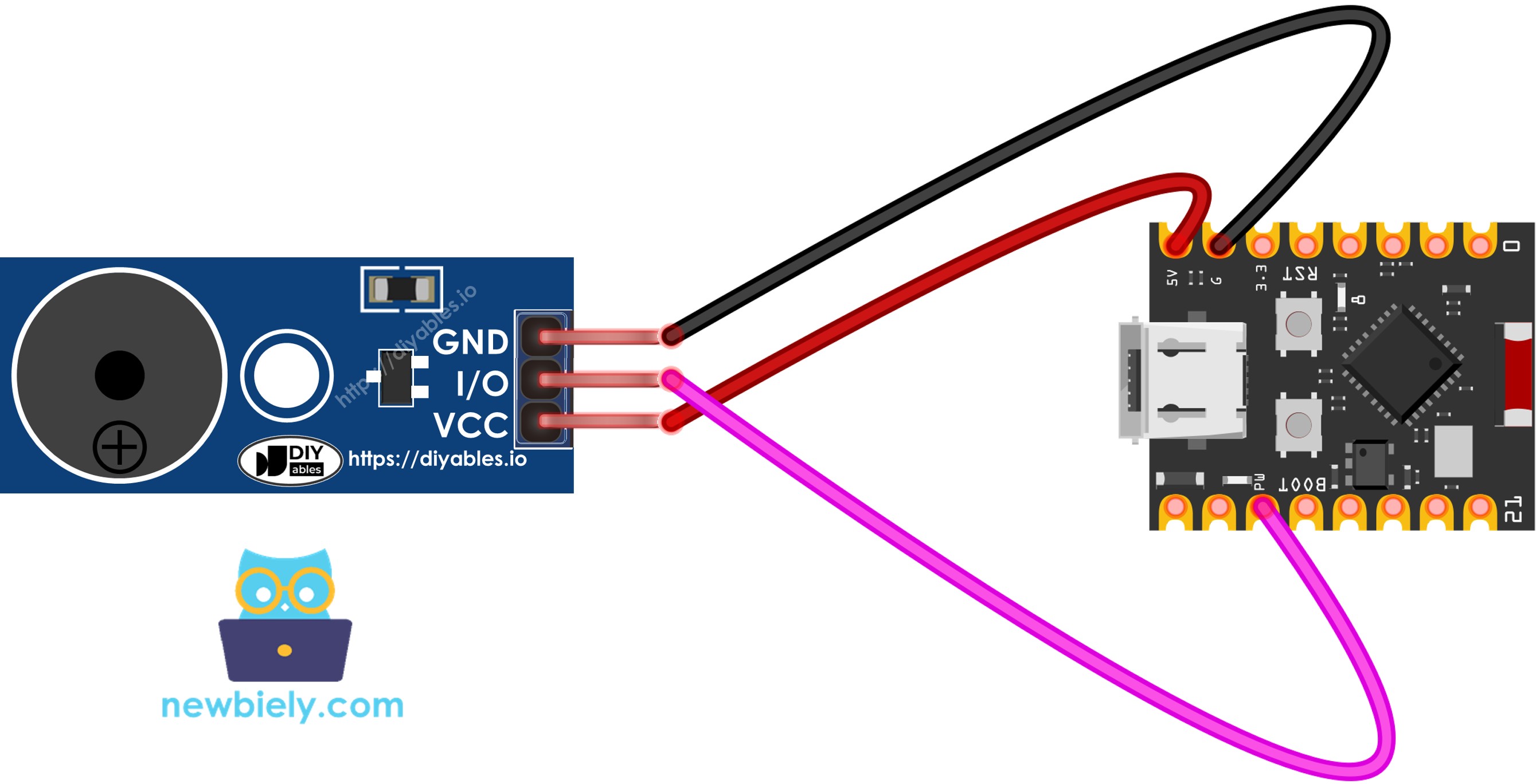

- Der Schaltplan zwischen Piezo-Summer-Modul und ESP32 C3 Super Mini
Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.
| Modul-Pin | ESP32 C3 Super Mini Pin |
|---|---|
| GND | GND |
| VCC | 3,3V |
| I/O | GPIO7 |
ESP32 C3 Super Mini Code
Dieser Sketch spielt mit der Funktion tone() eine kurze Melodie auf dem Piezo-Summer.
Was dieser Code macht:
- Legt GPIO7 als Signal-Pin des Summers fest
- Liest Notennamen wie NOTE_C4 aus einer Datei pitches.h
- Spielt jede Note mit tone() für eine festgelegte Zeit
- Wartet kurz zwischen den Noten, damit Sie jede einzeln hören
- Ruft nach jeder Note noTone() auf, um den Ton zu stoppen
Schnelle Schritte
Folgen Sie diesen Schritten, um das ESP32 C3 Super Mini Piezo-Summer-Beispiel auszuführen.
- Neu beim ESP32 C3 Super Mini? Absolvieren Sie zuerst unser Tutorial Erste Schritte mit dem ESP32 C3 Super Mini, um Ihre Entwicklungsumgebung einzurichten.
- Bauteile verdrahten: Folgen Sie dem obigen Schaltplan.
- Board anschließen: Verbinden Sie den ESP32 C3 Super Mini mit einem USB-Kabel Typ-C mit Ihrem Computer.
- IDE öffnen: Starten Sie die Arduino IDE auf Ihrem Computer.
- Board auswählen: Stellen Sie sicher, dass ESP32 C3 Super Mini unter Werkzeuge > Board ausgewählt ist.
- Port auswählen: Wählen Sie den COM-Port Ihres Boards.
- Code kopieren: Kopieren Sie den folgenden Code und fügen Sie ihn in die Arduino IDE ein.
/*
* Dieser ESP32 C3 Super Mini Code wurde von newbiely.de entwickelt
* Dieser ESP32 C3 Super Mini Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/esp32-c3/esp32-c3-super-mini-piezo-buzzer
*/
#include "pitches.h"
#define BUZZZER_PIN 7 // The ESP32 C3 SuperMini pin connected to piezo buzzer
int melody[] = {
NOTE_C4, NOTE_G3, NOTE_G3, NOTE_A3, NOTE_G3, 0, NOTE_B3, NOTE_C4
};
int noteDurations[] = {
4, 8, 8, 4, 4, 4, 4, 4
};
void setup() {
for (int thisNote = 0; thisNote < 8; thisNote++) {
int noteDuration = 1000 / noteDurations[thisNote];
tone(BUZZZER_PIN, melody[thisNote], noteDuration);
int pauseBetweenNotes = noteDuration * 1.30;
delay(pauseBetweenNotes);
noTone(BUZZZER_PIN);
}
}
void loop() {
}
- Erstellen Sie die Datei pitches.h in der Arduino IDE wie folgt:
- Klicken Sie entweder auf die Schaltfläche direkt unter dem Symbol des seriellen Monitors und wählen Sie New Tab, oder verwenden Sie die Tasten Ctrl+Shift+N.
- Geben Sie der Datei den Namen pitches.h und klicken Sie auf die Schaltfläche OK.
- Kopieren Sie den folgenden Code und fügen Sie ihn in die neue Datei pitches.h ein.
- Code hochladen: Klicken Sie in der Arduino IDE auf die Schaltfläche Upload.
- Zuhören: Der Summer spielt die Melodie einmal ab, nachdem das Board gestartet ist.
- Seriellen Monitor öffnen: Stellen Sie die Baudrate auf 115200 ein, wenn Sie eigene Serial.print()-Zeilen hinzufügen.
- Profi-Tipp: Sie hören nichts? Vertauschen Sie die beiden Beine des Summers. Ein einzelner Summer funktioniert nur in einer Richtung.
/*************************************************
* Public Constants
*************************************************/
#define NOTE_B0 31
#define NOTE_C1 33
#define NOTE_CS1 35
#define NOTE_D1 37
#define NOTE_DS1 39
#define NOTE_E1 41
#define NOTE_F1 44
#define NOTE_FS1 46
#define NOTE_G1 49
#define NOTE_GS1 52
#define NOTE_A1 55
#define NOTE_AS1 58
#define NOTE_B1 62
#define NOTE_C2 65
#define NOTE_CS2 69
#define NOTE_D2 73
#define NOTE_DS2 78
#define NOTE_E2 82
#define NOTE_F2 87
#define NOTE_FS2 93
#define NOTE_G2 98
#define NOTE_GS2 104
#define NOTE_A2 110
#define NOTE_AS2 117
#define NOTE_B2 123
#define NOTE_C3 131
#define NOTE_CS3 139
#define NOTE_D3 147
#define NOTE_DS3 156
#define NOTE_E3 165
#define NOTE_F3 175
#define NOTE_FS3 185
#define NOTE_G3 196
#define NOTE_GS3 208
#define NOTE_A3 220
#define NOTE_AS3 233
#define NOTE_B3 247
#define NOTE_C4 262
#define NOTE_CS4 277
#define NOTE_D4 294
#define NOTE_DS4 311
#define NOTE_E4 330
#define NOTE_F4 349
#define NOTE_FS4 370
#define NOTE_G4 392
#define NOTE_GS4 415
#define NOTE_A4 440
#define NOTE_AS4 466
#define NOTE_B4 494
#define NOTE_C5 523
#define NOTE_CS5 554
#define NOTE_D5 587
#define NOTE_DS5 622
#define NOTE_E5 659
#define NOTE_F5 698
#define NOTE_FS5 740
#define NOTE_G5 784
#define NOTE_GS5 831
#define NOTE_A5 880
#define NOTE_AS5 932
#define NOTE_B5 988
#define NOTE_C6 1047
#define NOTE_CS6 1109
#define NOTE_D6 1175
#define NOTE_DS6 1245
#define NOTE_E6 1319
#define NOTE_F6 1397
#define NOTE_FS6 1480
#define NOTE_G6 1568
#define NOTE_GS6 1661
#define NOTE_A6 1760
#define NOTE_AS6 1865
#define NOTE_B6 1976
#define NOTE_C7 2093
#define NOTE_CS7 2217
#define NOTE_D7 2349
#define NOTE_DS7 2489
#define NOTE_E7 2637
#define NOTE_F7 2794
#define NOTE_FS7 2960
#define NOTE_G7 3136
#define NOTE_GS7 3322
#define NOTE_A7 3520
#define NOTE_AS7 3729
#define NOTE_B7 3951
#define NOTE_C8 4186
#define NOTE_CS8 4435
#define NOTE_D8 4699
#define NOTE_DS8 4978
ESP32 C3 Super Mini Code ändern
Ändern wir den ESP32 C3 Super Mini Code, um das Lied Jingle Bells zu spielen.
- Nur zwei Arrays ändern sich: int melody[] und int noteDurations[]
- melody[]: Die Liste der zu spielenden Noten, in Reihenfolge
- noteDurations[]: Wie lange jede Note dauert. 4 ist eine Viertelnote, 8 ist eine Achtelnote
- Alles andere bleibt gleich: Gleicher GPIO7-Pin, gleiche tone()-Aufrufe
/*
* Dieser ESP32 C3 Super Mini Code wurde von newbiely.de entwickelt
* Dieser ESP32 C3 Super Mini Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/esp32-c3/esp32-c3-super-mini-piezo-buzzer
*/
#include "pitches.h"
#define BUZZZER_PIN 7 // The ESP32 C3 SuperMini pin connected to piezo buzzer
// notes in the melody:
int melody[] = {
NOTE_E5, NOTE_E5, NOTE_E5,
NOTE_E5, NOTE_E5, NOTE_E5,
NOTE_E5, NOTE_G5, NOTE_C5, NOTE_D5,
NOTE_E5,
NOTE_F5, NOTE_F5, NOTE_F5, NOTE_F5,
NOTE_F5, NOTE_E5, NOTE_E5, NOTE_E5, NOTE_E5,
NOTE_E5, NOTE_D5, NOTE_D5, NOTE_E5,
NOTE_D5, NOTE_G5
};
// note durations: 4 = quarter note, 8 = eighth note, etc, also called tempo:
int noteDurations[] = {
8, 8, 4,
8, 8, 4,
8, 8, 8, 8,
2,
8, 8, 8, 8,
8, 8, 8, 16, 16,
8, 8, 8, 8,
4, 4
};
void setup() {
// iterate over the notes of the melody:
int size = sizeof(noteDurations) / sizeof(int);
for (int thisNote = 0; thisNote < size; thisNote++) {
// to calculate the note duration, take one second divided by the note type.
//e.g. quarter note = 1000 / 4, eighth note = 1000/8, etc.
int noteDuration = 1000 / noteDurations[thisNote];
tone(BUZZZER_PIN, melody[thisNote], noteDuration);
// to distinguish the notes, set a minimum time between them.
// The note's duration + 30% seems to work well:
int pauseBetweenNotes = noteDuration * 1.30;
delay(pauseBetweenNotes);
// stop the tone playing:
noTone(BUZZZER_PIN);
}
}
void loop() {
// no need to repeat the melody.
}
Anwendungs-/Projektideen
Ein Piezo-Summer bringt Ton in fast jedes ESP32 C3 Super Mini Projekt.
- Türalarm: Piepen, wenn ein Türsensor oder Bewegungssensor ausgelöst wird
- Tasten-Feedback: Bei jedem Tastendruck einen kurzen Klick abspielen
- Küchentimer: Eine Melodie abspielen, wenn der Countdown null erreicht
- Einparkhilfe: Schneller piepen, je näher ein Ultraschallsensor ein Objekt erkennt
- Spieluhr: Mehrere Melodien speichern und eine per Taster auswählen
- Warnung bei schwacher Batterie: Einen Warnton abspielen, wenn die Batteriespannung sinkt
Fordern Sie sich selbst heraus
Probieren Sie diese kleinen Aufgaben aus, um mehr über Töne am ESP32 C3 Super Mini zu lernen.
- Einfach: Ändern Sie die Melodie so, dass "Happy Birthday" mit Noten aus pitches.h gespielt wird
- Einfach: Verschieben Sie den Melodie-Code von setup() nach loop(), damit er endlos wiederholt wird
- Mittel: Fügen Sie einen Taster an GPIO6 hinzu, sodass die Melodie nur beim Drücken spielt
- Mittel: Bauen Sie eine Türklingel mit einem Zwei-Ton-Gong und einer kurzen Pause vor dem nächsten Klingeln
- Fortgeschritten: Bauen Sie einen Morsecode-Piepser, der eine kurze Textnachricht buchstabiert
- Fortgeschritten: Lassen Sie den Ton von 200 Hz bis 4000 Hz durchlaufen, um die lauteste Frequenz Ihres Summers zu finden
