Arduino UNO Q - DC-Motorschild
Das Motor Shield Rev3 wird direkt auf die Arduino UNO Q-Anschlüsse aufgesteckt — gleiche Anschluss-Anordnung wie beim klassischen Uno. In dieser Anleitung werden Sie:
- Das Motor Shield Rev3 auf ein Arduino UNO Q-Board aufstecken.
- Einen Gleichstrommotor und eine externe Stromversorgung verkabeln.
- Code schreiben, der den Motor vorwärts und rückwärts dreht.
- Die Motorgeschwindigkeit durch PWM-Werte (0–255) anpassen.
- Die elektronische Bremse anlegen und lösen.
- Zwei Motoren gleichzeitig über Kanal A und Kanal B betreiben.
Erforderliche Hardware
Oder Sie können die folgenden Kits kaufen:
| 1 | × | DIYables Sensor-Kit (18 Sensoren/Displays) |
Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.
Motor Shield Rev3 Übersicht
Im Kern des Motor Shield Rev3 sitzt der L298P Dual-Vollbrückentreiber. Dieser Chip bietet Ihnen unabhängige Kontrolle über zwei Gleichstrommotoren — jeder mit eigener Richtungsleitung, PWM-Geschwindigkeitsleitung, Bremsenleitung und Strommess-Analogeingang.
Hier ist, was jede Steuerleitung bewirkt:
- Richtung — ein digitaler Ausgang, der die Drehrichtung bestimmt. HIGH-Schreiben dreht in eine Richtung; LOW dreht in die andere.
- PWM — ein analoger (PWM) Ausgang, der den Arbeitszyklus bestimmt. Werte reichen von 0 (gestoppt) bis 255 (volle Geschwindigkeit).
- Bremse — ein digitaler Ausgang. Wenn Sie ihn HIGH setzen, sperrt die Motorwelle; LOW lässt den Motor frei drehen.
- Strommessung — ein Analogeingang, der anzeigt, wie viel Strom der Motor verbraucht.
Da das Arduino UNO Q die gleichen Anschlussspitzpositionen wie der klassische Uno behält, passen alle Pins automatisch:
| Funktion | Kanal A | Kanal B |
|---|---|---|
| Richtung | D12 | D13 |
| PWM (Geschwindigkeit) | D3 | D11 |
| Bremse | D9 | D8 |
| Strommessung | A0 | A1 |
Motoren mit Strom versorgen
Motoren benötigen mehr Strom als USB liefern kann. Verbinden Sie eine 6–12 V externe Stromversorgung mit den Stromschraubklemmen des Schilds. Das Arduino UNO Q selbst läuft weiterhin über USB.

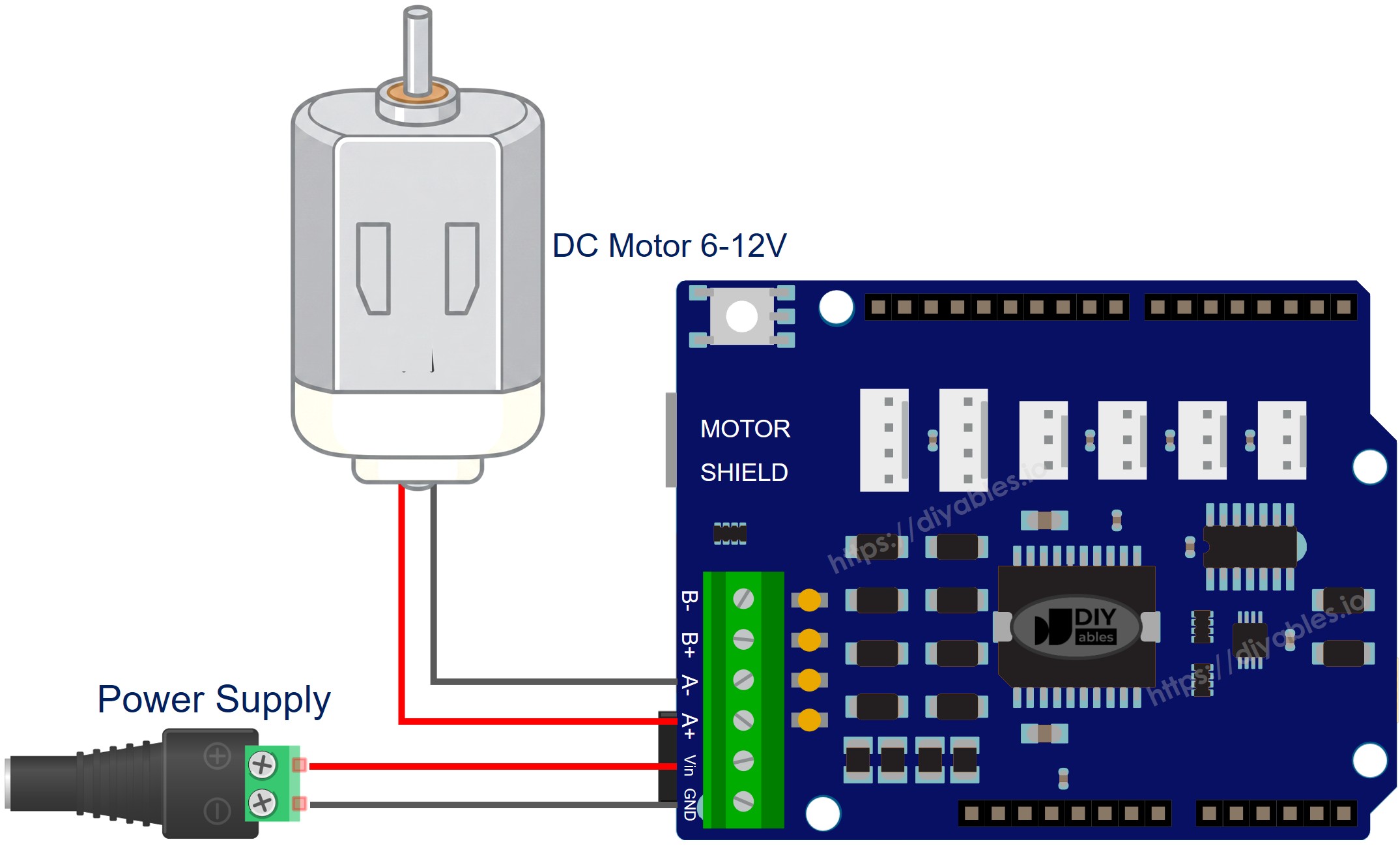

Schaltplan
Platzieren Sie das Motor Shield Rev3 auf den Arduino UNO Q-Anschlüssen, und stellen Sie sicher, dass jeder Pin ordnungsgemäß sitzt. Befestigen Sie die Gleichstrommotor-Leitungen an den Kanal A-Schraubklemmen. Verbinden Sie die externe Stromversorgung mit den Stromschraubklemmen.
Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.
Einzelmotor an Kanal A
MCU-Code
Das Arduino UNO Q hat zwei Prozessoren: die STM32 MCU (handhabt Echtzeit-Hardwaresteuerung) und die Qualcomm MPU (führt Debian Linux aus). In diesem Abschnitt wird nur die STM32 MCU programmiert — die Linux-Seite bleibt untätig. Ein späterer Abschnitt zeigt, wie beide Prozessoren zusammenarbeiten.
Der folgende Code wechselt die Motorrichtung alle 2 Sekunden mit Bremsung dazwischen:
/*
* Dieser Arduino UNO Q Code wurde von newbiely.de entwickelt
* Dieser Arduino UNO Q Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino-uno-q/arduino-uno-q-dc-motor-shield
*/
#include <DIYables_DC_Motor.h>
DIYables_DC_Motor motor(MOTOR_CH_A);
bool directionState = false;
void setup() {
motor.begin();
}
void loop() {
directionState = !directionState;
int direction = directionState ? MOTOR_FORWARD : MOTOR_BACKWARD;
motor.run(direction, 30);
delay(2000);
motor.brake();
delay(2000);
}
Schnellanleitung
- Erstmals mit Arduino UNO Q? Folgen Sie der Anleitung Erste Schritte mit Arduino UNO Q, um Ihre Entwicklungsumgebung vorzubereiten, bevor Sie fortfahren.
- Schild aufstecken: Drücken Sie das Motor Shield Rev3 fest auf die Arduino UNO Q-Anschlüsse.
- Motor verkabeln: Verbinden Sie Ihren Gleichstrommotor mit den Kanal A-Schraubklemmen.
- Strom anschließen: Verbinden Sie die externe Stromversorgung mit den Stromschraubklemmen des Schilds.
- Verbindung herstellen: Stecken Sie das Arduino UNO Q mit einem USB-C-Kabel in Ihren Computer.
- Arduino App Lab öffnen: Starten Sie Arduino App Lab und warten Sie, bis Ihr Arduino UNO Q erkannt wird.
- Neue App erstellen: Klicken Sie auf die Schaltfläche Neue App erstellen.
- Geben Sie der App einen Namen, z.B.: DIYables_DCMotorShield
- Klicken Sie auf Erstellen, um zu bestätigen.
- Sie sehen, dass in Ihrer neuen App eine Reihe von Ordnern und Dateien generiert werden.
- Suchen Sie die Datei sketch/sketch.ino — hier fügen Sie die MCU-Skizze ein.
Skizze einfügen: Kopieren Sie den MCU-Code oben und fügen Sie ihn in die Skizzendatei ein. Behalten Sie andere Dateien wie Standard.
- Install the library: Click the Add sketch library button (the open book icon with a + sign) in the left sidebar.
- Search for DIYables_DC_Motor created by DIYables.io and click the Install button.
Bricks
No bricks added...
Sketch Libraries
No sketch libra...
Files
python
sketch
.gitignore
README.md
app.yaml
sketch.ino
- Search for Arduino_RouterBridge created by Arduino and click the Install button.
Bricks
No bricks added...
Sketch Libraries
No sketch libra...
Files
python
sketch
.gitignore
README.md
app.yaml
sketch.ino
- Hochladen: Klicken Sie auf die Schaltfläche Ausführen in Arduino App Lab, um zu kompilieren und auf die STM32 hochzuladen.
- Beobachten: Der Motor wechselt alle 2 Sekunden zwischen vorwärts und rückwärts, mit 2 Sekunden Bremsung zwischen jedem Richtungswechsel.
Methoden-Kurzreferenz
| Methode | Was es tut | Verwendung |
|---|---|---|
| run(dir, speed) | Dreht den Motor in der angegebenen Richtung mit der angegebenen Geschwindigkeit | motor.run(MOTOR_FORWARD, 100) |
| setSpeed(speed) | Ändert die Geschwindigkeit ohne die Richtung oder Bremse zu berühren | motor.setSpeed(200) |
| setDirection(dir) | Ändert die Richtung ohne die Geschwindigkeit oder Bremse zu berühren | motor.setDirection(MOTOR_BACKWARD) |
| brake() | Schaltet die Bremse ein und setzt die Geschwindigkeit auf Null | motor.brake() |
| release() | Schaltet die Bremse aus | motor.release() |
| readCurrent() | Gibt den rohen ADC vom Strommess-Pin zurück | motor.readCurrent() |
Einzelmotor an Kanal B
Identisches Verhalten wie Kanal A, aber auf Kanal B — tauschen Sie einfach die Kanalkonstante.
/*
* Dieser Arduino UNO Q Code wurde von newbiely.de entwickelt
* Dieser Arduino UNO Q Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino-uno-q/arduino-uno-q-dc-motor-shield
*/
#include <DIYables_DC_Motor.h>
DIYables_DC_Motor motor(MOTOR_CH_B);
bool directionState = false;
void setup() {
motor.begin();
}
void loop() {
directionState = !directionState;
int direction = directionState ? MOTOR_FORWARD : MOTOR_BACKWARD;
motor.run(direction, 30);
delay(2000);
motor.brake();
delay(2000);
}
Schnellanleitung
- Verkabeln Sie den Motor mit den Kanal B-Schraubklemmen.
- Folgen Sie den gleichen Schnellschritten wie im Abschnitt Kanal A oben (App erstellen, Skizze einfügen, Bibliotheken installieren, hochladen).
- Der Motor wechselt die Richtung und bremst auf die gleiche Weise — nur die zugrunde liegenden Pins unterscheiden sich.
Zwei Motoren — Beide Kanäle
Betreiben Sie zwei Motoren unabhängig: beide vorwärts, beide rückwärts und entgegengesetzte Richtungen.
/*
* Dieser Arduino UNO Q Code wurde von newbiely.de entwickelt
* Dieser Arduino UNO Q Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino-uno-q/arduino-uno-q-dc-motor-shield
*/
#include <DIYables_DC_Motor.h>
DIYables_DC_Motor motorA(MOTOR_CH_A);
DIYables_DC_Motor motorB(MOTOR_CH_B);
void setup() {
motorA.begin();
motorB.begin();
}
void loop() {
// Both motors forward
motorA.run(MOTOR_FORWARD, 100);
motorB.run(MOTOR_FORWARD, 100);
delay(2000);
// Brake both
motorA.brake();
motorB.brake();
delay(1000);
// Both motors backward
motorA.run(MOTOR_BACKWARD, 100);
motorB.run(MOTOR_BACKWARD, 100);
delay(2000);
// Brake both
motorA.brake();
motorB.brake();
delay(1000);
// Opposite directions
motorA.run(MOTOR_FORWARD, 100);
motorB.run(MOTOR_BACKWARD, 100);
delay(2000);
// Brake both
motorA.brake();
motorB.brake();
delay(1000);
}
Schnellanleitung
- Befestigen Sie einen Motor an Kanal A und einen anderen an Kanal B-Schraubklemmen.
- Folgen Sie den gleichen Schnellschritten wie im Abschnitt Kanal A oben (App erstellen, Skizze einfügen, Bibliotheken installieren, hochladen).
- Die Skizze durchläuft Muster für beide-vorwärts, beide-rückwärts und entgegengesetzte Richtung.
Linux + MCU Bridge-Programmierung
Das Arduino UNO Q hat zwei Prozessoren, die zusammenarbeiten: die MPU (Qualcomm, führt Debian Linux aus) und die MCU (STM32, führt Zephyr OS mit Ihrer Arduino-Skizze aus). Sie kommunizieren mittels RPC über die Arduino_RouterBridge-Bibliothek — niemals über rohe serielle Anschlüsse.
- Das Motor Shield ist mit der MCU (STM32) verbunden — Richtungs-, PWM- und Bremsen-Pins sind alle auf dem Arduino UNO Q-Header, gesteuert durch die STM32.
- Die MPU kann das Motor Shield nicht direkt steuern — sie muss eine Funktion auf der MCU über Bridge.call() aufrufen, um vorwärts, rückwärts oder zu bremsen.
- Die MPU hat Wi-Fi — da die MPU vollständiges Debian Linux mit Wi-Fi ausführt, kann sie Telegram-Befehle empfangen und den Motor fernsteuern.
- Kommunikation: Bridge.call() auf der Linux-Seite ruft Bridge.provide_safe()-Funktionen auf der MCU-Seite auf (da motor.run() und motor.brake() Hardware-APIs verwenden)
- ⚠️ Reserviert: /dev/ttyHS1 (Linux) und Serial1 (MCU) werden vom Arduino Router verwendet — öffnen Sie diese niemals direkt
Kurz gesagt: MPU sendet Befehl → MCU steuert Motor Shield → Motor Shield steuert Gleichstrommotor.
MCU-Skizze — Motor Shield-Steuerung mit Bridge und Monitor-Ausgabe:
/*
* Dieser Arduino UNO Q Code wurde von newbiely.de entwickelt
* Dieser Arduino UNO Q Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino-uno-q/arduino-uno-q-dc-motor-shield
*/
#include "Arduino_RouterBridge.h"
#include <DIYables_DC_Motor.h>
DIYables_DC_Motor motor(MOTOR_CH_A);
void motor_forward() {
motor.run(MOTOR_FORWARD, 200);
Monitor.println("Motor: Forward");
}
void motor_backward() {
motor.run(MOTOR_BACKWARD, 200);
Monitor.println("Motor: Backward");
}
void motor_brake() {
motor.brake();
Monitor.println("Motor: Brake");
}
void setup() {
Bridge.begin();
Monitor.begin();
motor.begin();
motor.brake();
Bridge.provide_safe("forward", motor_forward);
Bridge.provide_safe("backward", motor_backward);
Bridge.provide_safe("brake", motor_brake);
Monitor.println("DC Motor Shield Bridge ready");
}
void loop() {}
Python-Skript (Arduino App Lab) — Motor von Linux steuern:
/*
* Dieser Arduino UNO Q Code wurde von newbiely.de entwickelt
* Dieser Arduino UNO Q Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino-uno-q/arduino-uno-q-dc-motor-shield
*/
from arduino.app_utils import *
import time
def loop():
print("Motor spinning forward")
Bridge.call("forward")
time.sleep(3)
print("Motor braking")
Bridge.call("brake")
time.sleep(1)
print("Motor spinning backward")
Bridge.call("backward")
time.sleep(3)
print("Motor braking")
Bridge.call("brake")
time.sleep(1)
App.run(user_loop=loop)
- Hinweis: Stellen Sie sicher, dass Bridge.begin() in der MCU-Skizze aufgerufen wird und die Skizze hochgeladen ist, bevor Sie das Python-Skript auf der Linux-Seite ausführen.
- ⚠️ Warnung: Öffnen Sie niemals direkt /dev/ttyHS1 (auf Linux) oder verwenden Sie Serial1 (auf MCU) in Ihrem Code — diese sind vom Arduino Router reserviert und der Zugriff würde die Bridge unterbrechen.
Schnellanleitung
- MCU-Skizze hochladen: Öffnen Sie Arduino App Lab, erstellen Sie eine neue App, fügen Sie die Bridge MCU-Skizze in sketch/sketch.ino ein, installieren Sie beide DIYables_DC_Motor- und Arduino_RouterBridge-Bibliotheken, und klicken Sie auf Ausführen.
- Python-Skript hinzufügen: Fügen Sie den Python-Code oben in die Python-Registerkarte der gleichen App ein.
- App ausführen: Klicken Sie auf Ausführen — Python durchläuft den Motor vorwärts, Bremse, rückwärts, Bremse automatisch.
- Konsole überprüfen: Öffnen Sie die Registerkarte Konsole → Unterregisterkarte MCU Monitor, um Motor-Statusmeldungen zu sehen.
App Lab Konsolenausgabe
sketch.ino
1#include "Arduino_RouterBridge.h"
Serial Monitor
Python
DC Motor Shield Bridge ready
Motor: Forward
Motor: Brake
Motor: Backward
Motor: Brake
Telegram-Integration
Steuern Sie den Gleichstrommotor von überall über Telegram ferngesteuert.
Wenn Sie noch keinen Telegram-Bot haben, lesen Sie So erstellen Sie einen Telegram-Bot, um Ihr Bot-Token zu erhalten, bevor Sie fortfahren.
MCU-Skizze: Behalten Sie die gleiche MCU-Skizze aus dem vorherigen Bridge-Abschnitt — keine Änderungen erforderlich. Stellen Sie sicher, dass sie bereits auf der STM32 hochgeladen und ausgeführt wird, bevor Sie fortfahren.
Python-Skript (Arduino App Lab) — Telegram-Bot zur Motorschild-Steuerung:
/*
* Dieser Arduino UNO Q Code wurde von newbiely.de entwickelt
* Dieser Arduino UNO Q Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino-uno-q/arduino-uno-q-dc-motor-shield
*/
from arduino.app_utils import *
import requests
import time
BOT_TOKEN = "YOUR_BOT_TOKEN"
API_URL = f"https://api.telegram.org/bot{BOT_TOKEN}"
last_update_id = 0
def send_message(chat_id, text):
requests.post(f"{API_URL}/sendMessage", json={"chat_id": chat_id, "text": text})
def get_updates():
global last_update_id
resp = requests.get(f"{API_URL}/getUpdates", params={"offset": last_update_id + 1, "timeout": 5})
return resp.json().get("result", [])
def loop():
global last_update_id
updates = get_updates()
for update in updates:
last_update_id = update["update_id"]
msg = update.get("message", {})
chat_id = msg.get("chat", {}).get("id")
text = msg.get("text", "").strip()
if text == "/forward":
Bridge.call("forward")
send_message(chat_id, "Motor spinning forward.")
elif text == "/backward":
Bridge.call("backward")
send_message(chat_id, "Motor spinning backward.")
elif text == "/brake":
Bridge.call("brake")
send_message(chat_id, "Motor braking.")
else:
send_message(chat_id, "Commands:\n/forward — spin motor forward\n/backward — spin motor backward\n/brake — brake motor")
time.sleep(1)
App.run(user_loop=loop)
- Hinweis: Ersetzen Sie YOUR_BOT_TOKEN mit dem Token, das Sie von @BotFather auf Telegram erhalten haben.
- Senden Sie /forward, um den Motor vorwärts zu drehen.
- Senden Sie /backward, um den Motor rückwärts zu drehen.
- Senden Sie /brake, um den Motor zu bremsen.
Schnellanleitung
- MCU-Skizze hochladen: Verwenden Sie die Bridge MCU-Skizze aus dem vorherigen Abschnitt (laden Sie sie zuerst hoch, falls noch nicht geschehen).
- Telegram-Skript einfügen: Kopieren Sie den Python-Code oben in die Python-Registerkarte Ihrer App in Arduino App Lab.
- Token einrichten: Ersetzen Sie YOUR_BOT_TOKEN im Skript durch Ihr echtes Bot-Token.
- App ausführen: Klicken Sie auf Ausführen — der Bot beginnt, auf Telegram-Nachrichten zu lauschen.
- Testen Sie es: Senden Sie /forward — der Motor dreht sich. Senden Sie /brake — er hält hart an. Senden Sie /backward — er dreht sich rückwärts.
App Lab Konsolenausgabe
sketch.ino
1#include "Arduino_RouterBridge.h"
Serial Monitor
Python
[2026-04-29 12:00:01] Telegram: /forward
[2026-04-29 12:00:01] Motor spinning forward.
[2026-04-29 12:02:10] Telegram: /backward
[2026-04-29 12:02:10] Motor spinning backward.
[2026-04-29 12:04:05] Telegram: /brake
[2026-04-29 12:04:05] Motor braking.
Telegram
12:45
Welcome to Telegram!
ArduinoBot
10:19
Chatting with Arduino...
BotFather
Yesterday
Your bot has been created.
ArduinoBot
bot
OpenClaw-Integration
Sie können die OpenClaw an dieses Tutorial anpassen, indem Sie sich auf die Anleitung in der Arduino Uno Q - OpenClaw Anleitung beziehen
Anwendungs-/Projektideen
- Ferngesteuerter Roboterfahrer: Verwenden Sie Kanal A und Kanal B zusammen, um einen Zweimotor-Differenzialantrieb-Roboter zu bauen, der über Telegram gesteuert wird
- Automatisiertes Förderband: Fahren Sie einen Kanal A-Motor vorwärts oder rückwärts nach Zeitplan mit Cron des Linux-Systems der MPU
- Motorisierter Kameraschieber: Verwenden Sie präzise PWM-Geschwindigkeitsregelung, um eine Kamera sanft entlang einer Schiene zu bewegen
- Drehteller mit zwei Achsen: Steuern Sie zwei Motoren gleichzeitig für Schwenk- und Neigungsbewegung über Telegram-Befehle
- intelligente Lüftersteuerung: Stellen Sie die Lüftergeschwindigkeit ferngesteuert ein — legen Sie langsam, mittel oder volle Geschwindigkeit von Telegram fest
Fordern Sie sich selbst heraus
- Einfach: Fügen Sie einen Telegram-Befehl /status hinzu, der den aktuellen Motorstatus (vorwärts, rückwärts oder bremsend) meldet
- Mittel: Fügen Sie einen Telegram-Befehl /speed <0-255> hinzu, um die PWM-Geschwindigkeit vor dem Drehen einzustellen
- Erweitert: Steuern Sie Kanal A und Kanal B unabhängig von Telegram mit Befehlen wie /a forward, /b backward, /a brake
Arduino UNO Q DC Motor Shield - Vollständige Demo
Das Folgende ist ein Schritt-für-Schritt-Video-Tutorial, das alle Beispiele des DC Motor Shield zeigt:
