Arduino UNO Q - Drehimpulsgeber
Ein Drehimpulsgeber erkennt Rotationsbewegungen und -richtungen. Im Gegensatz zu einem Potentiometer kann er sich unbegrenzt drehen. In diesem Tutorial lernen Sie, wie Sie einen Drehimpulsgeber an Arduino UNO Q anschließen, Rotationsschritte zählen, die Richtung erkennen und den Zähler remote über Telegram überprüfen.
Erforderliche Hardware
Oder Sie können die folgenden Kits kaufen:
| 1 | × | DIYables Sensor-Kit (18 Sensoren/Displays) |
Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.
Über den Drehimpulsgeber
Pinbelegung
Ein Drehimpulsgeber-Modul hat normalerweise 5 Pins:
- CLK (Ausgang A): Pulsiert einmal pro Rastklick (LOW→HIGH→LOW)
- DT (Ausgang B): Derselbe Puls wie CLK, aber um 90° verzögert; wird verwendet, um die Richtung zu erkennen
- SW: Eingebauter Druckknopf (LOW wenn gedrückt, HIGH wenn freigegeben über Pull-up)
- VCC (+): 3,3V oder 5V
- GND: Masse
Drehimpulsgeber vs. Potentiometer
- Ein Drehimpulsgeber dreht sich kontinuierlich in beide Richtungen; ein Potentiometer ist auf ~270° begrenzt
- Ein Drehimpulsgeber gibt Impulse aus (digital); ein Potentiometer gibt Spannung aus (analog)
- Verwenden Sie einen Encoder, wenn Sie verfolgen müssen, wie viel sich etwas gedreht hat; verwenden Sie ein Potentiometer, wenn Sie die absolute Position kennen müssen
Wie es funktioniert
Wenn der Drehknopf gedreht wird, pulsieren CLK und DT abwechselnd. Der 90°-Phasenunterschied zwischen ihnen gibt die Richtung an:
- CLK steigt von LOW auf HIGH:
- DT ist LOW → Drehung im Uhrzeigersinn → Zähler inkrementieren
- DT ist HIGH → Drehung gegen den Uhrzeigersinn → Zähler dekrementieren
- Erkennen Sie, wenn CLK von LOW zu HIGH übergeht
- Lesen Sie DT, um die Richtung zu bestimmen
- Aktualisieren Sie einen Zähler: +1 für im Uhrzeigersinn, -1 für gegen den Uhrzeigersinn
Programmiervorgehen

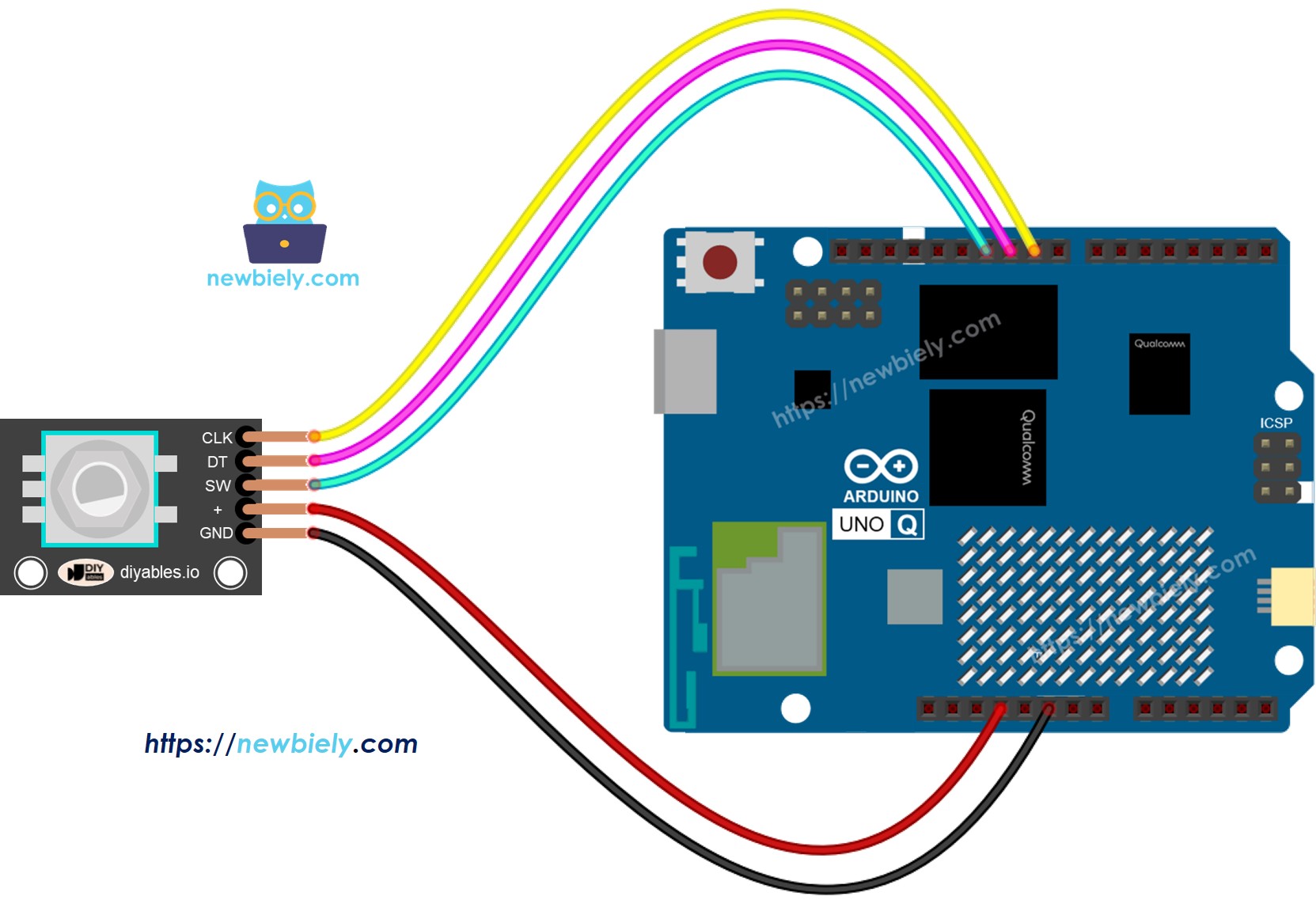

Schaltplan
Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.
MCU-Code — Drehimpulsgeber (Polling)
Die Arduino UNO Q hat zwei Prozessoren: das STM32 MCU (verwaltet Echtzeit-Hardware-Steuerung) und das Qualcomm MPU (führt Debian Linux aus). In diesem Abschnitt wird nur das STM32 MCU programmiert — die Linux-Seite bleibt inaktiv. Ein späterer Abschnitt zeigt, wie beide Prozessoren zusammenarbeiten.
Diese Version verwendet Polling, um CLK-Übergänge zu erkennen. Sie ist einfach, kann aber Zählungen verpassen, wenn loop() langsam läuft:
/*
* Dieser Arduino UNO Q Code wurde von newbiely.de entwickelt
* Dieser Arduino UNO Q Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino-uno-q/arduino-uno-q-rotary-encoder
*/
#include <ezButton.h>
#define CLK_PIN 2 // pin connected to CLK of encoder
#define DT_PIN 3 // pin connected to DT of encoder
#define SW_PIN 4 // pin connected to SW of encoder
#define DIRECTION_CW 0
#define DIRECTION_CCW 1
int counter = 0;
int direction = DIRECTION_CW;
int CLK_state;
int prev_CLK_state;
ezButton button(SW_PIN); // create ezButton object for SW pin
void setup() {
pinMode(CLK_PIN, INPUT);
pinMode(DT_PIN, INPUT);
button.setDebounceTime(50);
prev_CLK_state = digitalRead(CLK_PIN);
}
void loop() {
button.loop();
CLK_state = digitalRead(CLK_PIN);
if (CLK_state != prev_CLK_state && CLK_state == HIGH) {
if (digitalRead(DT_PIN) == HIGH) {
counter--;
direction = DIRECTION_CCW;
} else {
counter++;
direction = DIRECTION_CW;
}
// TO DO: use counter and direction here
}
prev_CLK_state = CLK_state;
if (button.isPressed()) {
// TO DO: button pressed action here
}
}
Schnelle Schritte
- Erstes Mal mit Arduino UNO Q? Folgen Sie dem Tutorial Getting Started with Arduino UNO Q, um Ihre Entwicklungsumgebung vorzubereiten.
- Schließen Sie den Encoder an: Verbinden Sie CLK mit Pin 2, DT mit Pin 3, SW mit Pin 4, VCC mit 3,3V, GND mit GND.
- Verbinden: Schließen Sie Arduino UNO Q mit einem USB-C-Kabel an Ihren Computer an.
- Öffnen Sie Arduino App Lab: Starten Sie Arduino App Lab und warten Sie, bis es Arduino UNO Q erkennt.
- Erstellen Sie eine neue App: Klicken Sie auf die Schaltfläche Create New App.
- Geben Sie der App einen Namen, zum Beispiel: DIYables_RotaryEncoder
- Klicken Sie auf Create zum Bestätigen.
- Sie sehen eine Reihe von Ordnern und Dateien in Ihrer neuen App.
- Finden Sie die sketch/sketch.ino Datei — hier fügen Sie die MCU-Skizze ein.
Fügen Sie die Skizze ein: Kopieren Sie den MCU-Code oben und fügen Sie ihn in die Skizzendatei ein. Behalten Sie andere Dateien als Standard.
- Install the library: Click the Add sketch library button (the open book icon with a + sign) in the left sidebar.
- Search for ezButton created by ArduinoGetStarted.com and click the Install button.
Bricks
No bricks added...
Sketch Libraries
No sketch libra...
Files
python
sketch
.gitignore
README.md
app.yaml
sketch.ino
- Search for Arduino_RouterBridge created by Arduino and click the Install button.
Bricks
No bricks added...
Sketch Libraries
No sketch libra...
Files
python
sketch
.gitignore
README.md
app.yaml
sketch.ino
- Hochladen: Klicken Sie auf die Run-Schaltfläche in Arduino App Lab, um zum STM32 zu kompilieren und hochzuladen.
- Drehen Sie den Drehknopf im Uhrzeigersinn und gegen den Uhrzeigersinn. Zähleränderungen werden im nächsten Abschnitt über Bridge Monitor protokolliert.
- Drücken Sie den Drehknopf — ein Druckknopf-Ereignis wird ausgelöst.
MCU-Code — Drehimpulsgeber (Interrupt-basiert)
Die Verwendung eines Hardware-Interrupts auf dem CLK-Pin stellt sicher, dass keine Rotationszählungen verpasst werden, auch wenn loop() beschäftigt ist:
/*
* Dieser Arduino UNO Q Code wurde von newbiely.de entwickelt
* Dieser Arduino UNO Q Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino-uno-q/arduino-uno-q-rotary-encoder
*/
#include <ezButton.h>
#define CLK_PIN 2 // pin connected to CLK of encoder
#define DT_PIN 3 // pin connected to DT of encoder
#define SW_PIN 4 // pin connected to SW of encoder
#define DIRECTION_CW 0
#define DIRECTION_CCW 1
volatile int counter = 0;
volatile int direction = DIRECTION_CW;
volatile unsigned long last_time = 0;
int prev_counter;
ezButton button(SW_PIN);
void ISR_encoderChange() {
if ((millis() - last_time) < 50)
return;
if (digitalRead(DT_PIN) == HIGH) {
counter--;
direction = DIRECTION_CCW;
} else {
counter++;
direction = DIRECTION_CW;
}
last_time = millis();
}
void setup() {
pinMode(CLK_PIN, INPUT);
pinMode(DT_PIN, INPUT);
button.setDebounceTime(50);
attachInterrupt(digitalPinToInterrupt(CLK_PIN), ISR_encoderChange, RISING);
}
void loop() {
button.loop();
if (prev_counter != counter) {
// TO DO: use counter and direction here
prev_counter = counter;
}
if (button.isPressed()) {
// TO DO: button pressed action here
}
}
Schnelle Schritte
- Verwenden Sie die gleiche Verdrahtung und App aus dem vorherigen Beispiel.
- Ersetzen Sie die Skizze durch die Interrupt-Version und klicken Sie auf Run.
- Drehen Sie den Drehknopf und drücken Sie die Schaltfläche — Ergebnisse werden über Bridge Monitor protokolliert.
Linux + MCU Bridge-Programmierung
Die Arduino UNO Q hat zwei Prozessoren, die zusammenarbeiten: das MPU (Qualcomm, führt Debian Linux aus) und das MCU (STM32, führt Zephyr OS mit Ihrem Arduino-Sketch aus). Sie kommunizieren über RPC über die Bibliothek Arduino_RouterBridge — niemals über Raw-Serienports.
- Der Drehimpulsgeber ist mit dem MCU (STM32) verbunden — verdrahtet mit digitalen Pins mit Interrupt-Unterstützung. Das MCU verfolgt den Zähler und die Richtung in Echtzeit.
- Das MPU kann den Encoder nicht direkt lesen — es muss den Zählerwert über Bridge.call() vom MCU anfordern. Das MCU antwortet sofort.
- Das MPU hat Wi-Fi — da das MPU vollständiges Debian Linux mit Wi-Fi ausführt, kann es den Encoder-Zähler bei Bedarf über Telegram melden.
- Kommunikation: Bridge.call() auf der Linux-Seite ruft Bridge.provide() Funktionen auf der MCU-Seite auf
- ⚠️ Reserviert: /dev/ttyHS1 (Linux) und Serial1 (MCU) werden vom Arduino Router verwendet — öffnen Sie sie niemals direkt
Kurz gesagt: MPU fordert Zähler an → MCU liest aktuelle Zählung und Richtung → MCU meldet Werte → MPU protokolliert oder leitet weiter.
MCU-Sketch — Drehimpulsgeber mit Bridge und Monitor-Ausgabe:
/*
* Dieser Arduino UNO Q Code wurde von newbiely.de entwickelt
* Dieser Arduino UNO Q Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino-uno-q/arduino-uno-q-rotary-encoder
*/
#include "Arduino_RouterBridge.h"
#include <ezButton.h>
#define CLK_PIN 2
#define DT_PIN 3
#define SW_PIN 4
#define DIRECTION_CW 0
#define DIRECTION_CCW 1
volatile int counter = 0;
volatile int direction = DIRECTION_CW;
volatile unsigned long last_time = 0;
int prev_counter;
ezButton button(SW_PIN);
void get_counter() {
Monitor.print("Counter: ");
Monitor.print(counter);
Monitor.print(", Direction: ");
Monitor.println(direction == DIRECTION_CW ? "Clockwise" : "Counter-clockwise");
}
void reset_counter() {
counter = 0;
Monitor.println("Counter reset to 0");
}
void ISR_encoderChange() {
if ((millis() - last_time) < 50)
return;
if (digitalRead(DT_PIN) == HIGH) {
counter--;
direction = DIRECTION_CCW;
} else {
counter++;
direction = DIRECTION_CW;
}
last_time = millis();
}
void setup() {
pinMode(CLK_PIN, INPUT);
pinMode(DT_PIN, INPUT);
button.setDebounceTime(50);
attachInterrupt(digitalPinToInterrupt(CLK_PIN), ISR_encoderChange, RISING);
Bridge.begin();
Monitor.begin();
Bridge.provide("get_counter", get_counter);
Bridge.provide("reset_counter", reset_counter);
Monitor.println("Rotary Encoder Bridge ready");
}
void loop() {
button.loop();
if (prev_counter != counter) {
Monitor.print("DIRECTION: ");
Monitor.print(direction == DIRECTION_CW ? "Clockwise" : "Counter-clockwise");
Monitor.print(" | COUNTER: ");
Monitor.println(counter);
prev_counter = counter;
}
if (button.isPressed()) {
Monitor.println("Button pressed");
}
}
Python-Skript (Arduino App Lab) — Encoder-Zähler von Linux abfragen:
/*
* Dieser Arduino UNO Q Code wurde von newbiely.de entwickelt
* Dieser Arduino UNO Q Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino-uno-q/arduino-uno-q-rotary-encoder
*/
from arduino.app_utils import *
import time
def loop():
while True:
Bridge.call("get_counter")
time.sleep(2)
App.run(user_loop=loop)
- Hinweis: Stellen Sie sicher, dass Bridge.begin() im MCU-Sketch aufgerufen wird und der Sketch hochgeladen wird, bevor Sie das Python-Skript auf der Linux-Seite ausführen.
- ⚠️ Warnung: Öffnen Sie /dev/ttyHS1 (auf Linux) oder verwenden Sie Serial1 (auf MCU) niemals direkt in Ihrem Code — diese sind vom Arduino Router reserviert und der Zugriff darauf zerstört die Bridge.
Schnelle Schritte
- Laden Sie den MCU-Sketch hoch: Öffnen Sie Arduino App Lab, erstellen Sie eine neue App, fügen Sie den Bridge MCU-Sketch oben in sketch/sketch.ino ein, installieren Sie die Bibliotheken ezButton und Arduino_RouterBridge, und klicken Sie auf Run.
- Fügen Sie das Python-Skript hinzu: Fügen Sie den Python-Code oben in die Python-Registerkarte derselben App ein.
- Führen Sie die App aus: Klicken Sie auf Run — die Python-Seite fragt den Encoder-Zähler alle 2 Sekunden ab.
- Drehen Sie den Encoder-Knopf in beide Richtungen.
- Überprüfen Sie die Konsole: Öffnen Sie die Registerkarte Konsole → Unterregisterkarte MCU Monitor, um Zähleränderungen in Echtzeit zu protokollieren.
App Lab Konsolenausgabe
sketch.ino
1#include "Arduino_RouterBridge.h"
Serial Monitor
Python
Rotary Encoder Bridge ready
DIRECTION: Clockwise | COUNTER: 1
DIRECTION: Clockwise | COUNTER: 2
DIRECTION: Clockwise | COUNTER: 3
DIRECTION: Counter-clockwise | COUNTER: 2
DIRECTION: Counter-clockwise | COUNTER: 1
Button pressed
Telegram-Integration
Überprüfen Sie den Encoder-Zähler von überall remote über Telegram.
Wenn Sie noch keinen Telegram-Bot haben, lesen Sie How to Create a Telegram Bot, um vor dem Fortfahren Ihr Bot-Token zu erhalten.
MCU-Sketch: Behalten Sie den gleichen MCU-Sketch aus dem vorherigen Bridge-Abschnitt — keine Änderungen erforderlich. Stellen Sie sicher, dass er bereits auf dem STM32 hochgeladen und ausgeführt wird.
Python-Skript (Arduino App Lab) — Telegram-Bot für Encoder-Zähler:
/*
* Dieser Arduino UNO Q Code wurde von newbiely.de entwickelt
* Dieser Arduino UNO Q Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino-uno-q/arduino-uno-q-rotary-encoder
*/
from arduino.app_utils import *
import requests
import time
BOT_TOKEN = "YOUR_BOT_TOKEN"
API_URL = f"https://api.telegram.org/bot{BOT_TOKEN}"
last_update_id = 0
def send_message(chat_id, text):
requests.post(f"{API_URL}/sendMessage", json={"chat_id": chat_id, "text": text})
def get_updates():
global last_update_id
resp = requests.get(f"{API_URL}/getUpdates", params={"offset": last_update_id + 1, "timeout": 5})
return resp.json().get("result", [])
def loop():
global last_update_id
updates = get_updates()
for update in updates:
last_update_id = update["update_id"]
msg = update.get("message", {})
chat_id = msg.get("chat", {}).get("id")
text = msg.get("text", "").strip()
if text == "/count":
counter = Bridge.call("get_counter")
send_message(chat_id, counter)
elif text == "/reset":
Bridge.call("reset_counter")
send_message(chat_id, "Encoder counter has been reset to 0.")
else:
send_message(chat_id, "Commands:\n/count — read encoder counter value\n/reset — reset counter to 0")
time.sleep(1)
App.run(user_loop=loop)
- Hinweis: Ersetzen Sie YOUR_BOT_TOKEN durch das Token, das Sie von @BotFather auf Telegram erhalten haben.
- Senden Sie /count, um den aktuellen Encoder-Zählerwert zu überprüfen.
- Senden Sie /reset, um den Zähler auf 0 zurückzusetzen.
Schnelle Schritte
- Laden Sie den MCU-Sketch hoch: Verwenden Sie den Bridge MCU-Sketch aus dem vorherigen Abschnitt (laden Sie ihn zuerst hoch, falls noch nicht geschehen).
- Fügen Sie das Telegram-Skript ein: Kopieren Sie den Python-Code oben in die Python-Registerkarte Ihrer App in Arduino App Lab.
- Legen Sie Ihr Token fest: Ersetzen Sie YOUR_BOT_TOKEN im Skript durch Ihr aktuelles Bot-Token.
- Führen Sie die App aus: Klicken Sie auf Run — der Bot beginnt, auf Telegram-Nachrichten zu lauschen.
- Testen Sie es: Drehen Sie den Encoder, senden Sie /count — der Bot antwortet mit dem Zählerwert und der Richtung.
App Lab Python-Konsolenausgabe
sketch.ino
1#include "Arduino_RouterBridge.h"
Serial Monitor
Python
[2026-04-29 12:00:01] Telegram: /count
[2026-04-29 12:00:01] Counter: 5, Direction: Clockwise
[2026-04-29 12:03:20] Telegram: /reset
[2026-04-29 12:03:20] Encoder counter has been reset to 0.
Telegram
12:45
Welcome to Telegram!
ArduinoBot
10:19
Chatting with Arduino...
BotFather
Yesterday
Your bot has been created.
ArduinoBot
bot
OpenClaw-Integration
Sie können die OpenClaw an dieses Tutorial anpassen, indem Sie sich auf die Anleitung im Tutorial Arduino Uno Q - OpenClaw beziehen.
Ideen für Anwendungen/Projekte
- Remote-Lautstärkeregelung: Ordnen Sie die Encoder-Drehung Audio-Lautstärkepegeln zu — überprüfen Sie den aktuellen Pegel über Telegram
- Schrittkoordinatensystem: Zählen Sie Encoder-Impulse, um Bewegungen in einem mechanischen System zu messen — melden Sie über Telegram
- Menü-Navigator: Verwenden Sie Encoder-Drehung, um durch Optionen in einem von MPU gesteuerten Fernmenü zu zykleln
- Positionsverfolgung: Verfolgen Sie die absolute Position, indem Sie Schritte von einer bekannten Ausgangsposition zählen
- Schnellwahl: Drehen Sie den Encoder, um eine Zielgeschwindigkeit für einen Motor einzustellen — bestätigen Sie die Einstellung über Telegram
Herausforderung für Sie selbst
- Einfach: Fügen Sie einen Buzzer hinzu, der jedes Mal piept, wenn der Encoder-Knopf gedrückt wird
- Mittel: Stellen Sie separate Callbacks für get_counter(), get_direction() und get_button_count() bereit
- Fortgeschritten: Erstellen Sie einen Telegram-Bot, der automatisch eine Warnung sendet, wenn der Zähler einen konfigurierbaren Schwellenwert überschreitet — speichern Sie den Schwellenwert in einer über Telegram einstellbaren Python-Variablen
