Arduino UNO Q - LED-Streifen
Lernen Sie, wie Sie 12V-LED-Streifen mit dem Arduino UNO Q steuern. Da LED-Streifen mit 12V Gleichstrom betrieben werden, können sie nicht direkt an Arduino-Pins angeschlossen werden – Relaismodule überbrücken diese Lücke. Dieses Tutorial behandelt sowohl LED-Streifen in Einfarbversion als auch RGB-LED-Streifen, Bridge-Modus für Software-Farbsteuerung und Telegram-Fernbefehle.
In diesem Tutorial lernen Sie:
- Wie 12V-LED-Streifen funktionieren und warum Relais erforderlich sind
- Wie ein LED-Streifen in Einfarbversion über ein Relais mit Arduino UNO Q verdrahtet wird
- Wie ein RGB-LED-Streifen über drei Relais mit Arduino UNO Q verdrahtet wird
- Wie die RGB-Farbe mit Bridge und Python auf Arduino UNO Q gesteuert wird
- Wie der LED-Streifen über Telegram auf Arduino UNO Q ferngesteuert wird
- Wie OpenClaw auf Arduino UNO Q mit LED-Streifen verwendet wird
※ Notiz:
Dieses Tutorial behandelt nicht adressierbare LED-Streifen (alle LEDs ändern sich zusammen). Für einzeln adressierbare LED-Streifen siehe die NeoPixel- und WS2812B-Tutorials.
Hardware erforderlich
Oder Sie können die folgenden Kits kaufen:
| 1 | × | DIYables Sensor-Kit (18 Sensoren/Displays) |
Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.
Über nicht adressierbare LED-Streifen
Ein nicht adressierbarer LED-Streifen ändert alle LEDs gleichzeitig – Sie können einzelne LEDs nicht steuern. Diese sind in zwei Arten erhältlich:
- LED-Streifen in Einfarbversion: Eine Farbe, zwei Pins (12V+ und GND). Schalten Sie ihn mit einem Relais ein oder aus.
- RGB-Streifen: Drei Farbkanäle (Rot, Grün, Blau), vier Pins (12V+, R, G, B). Jeder Kanal wird von einem separaten Relais gesteuert.
Die LED-Streifen werden mit 12V Gleichstrom betrieben. Das Arduino UNO Q MCU kann 12V nicht direkt schalten – Relaismodule werden verwendet, um 12V-Stromversorgung mit 3,3V-Logiksignalen vom MCU zu schalten.
Für einzeln adressierbare LED-Streifen (WS2812B/NeoPixel) verweisen Sie auf die entsprechenden Tutorials.
LED-Streifen in Einfarbversion

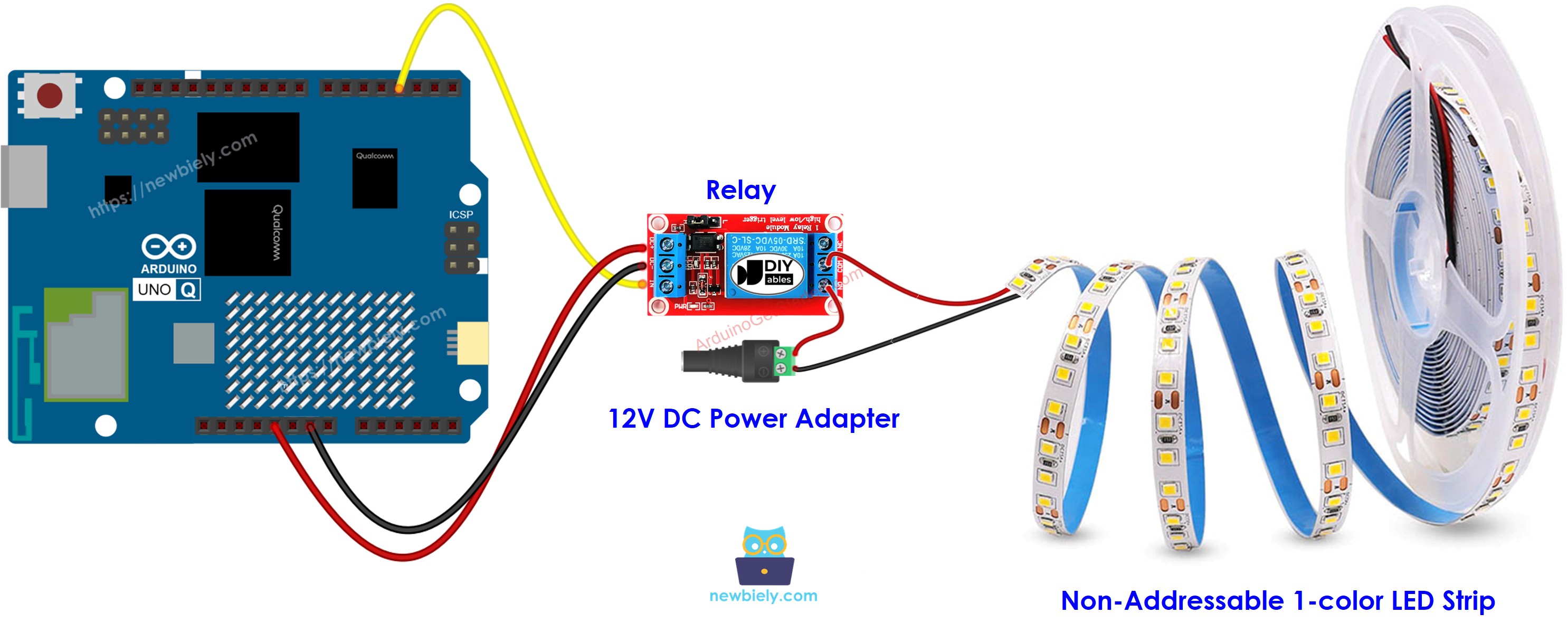

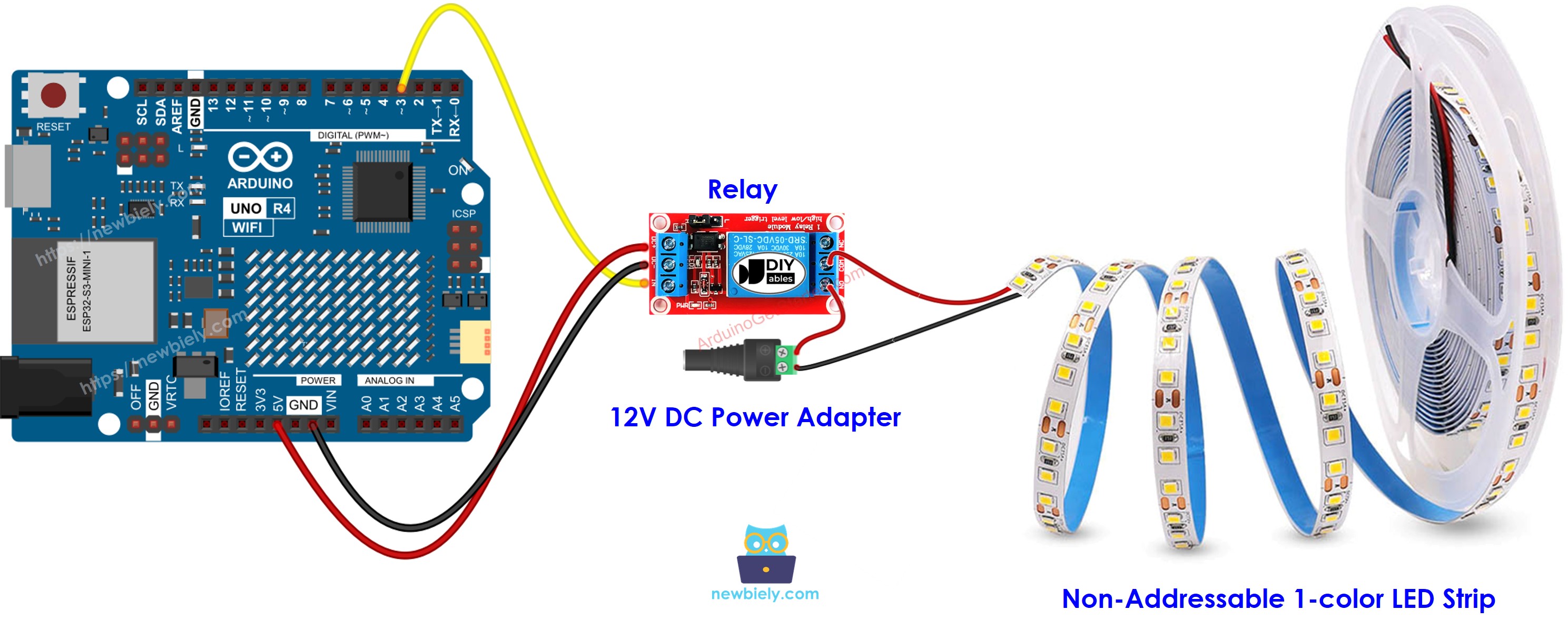

Schaltschema
Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.
| Verbindung | Details |
|---|---|
| Arduino UNO Q MCU D3 | Relais IN-Pin |
| Relais COM | 12V-Stromversorgungsplus |
| Relais NO | LED-Streifen 12V+-Pin |
| LED-Streifen GND-Pin | 12V-Stromversorgung negativ |
Arduino UNO Q Code
Der Arduino UNO Q verfügt über zwei Prozessoren, die zusammenarbeiten:
- Das STM32 MCU schaltet den Relais-Pin, um den LED-Streifen alle 5 Sekunden ein und aus
- Die Qualcomm MPU führt Debian Linux mit Wi-Fi aus – in diesem Abschnitt wird nur das MCU programmiert. Ein späterer Abschnitt zeigt, wie beide Prozessoren über Bridge zusammenarbeiten.
/*
* Dieser Arduino UNO Q Code wurde von newbiely.de entwickelt
* Dieser Arduino UNO Q Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino-uno-q/arduino-uno-q-led-strip
*/
// Controls a 12V single-color LED strip via a relay
// Relay HIGH = LED strip ON, LOW = LED strip OFF
#define RELAY_PIN 3 // The Arduino UNO Q MCU pin connected to the relay for the LED strip
void setup() {
Serial.begin(9600);
pinMode(RELAY_PIN, OUTPUT);
digitalWrite(RELAY_PIN, LOW); // ensure strip is off on startup
}
void loop() {
Serial.println("The LED strip is turned on");
digitalWrite(RELAY_PIN, HIGH);
delay(5000);
Serial.println("The LED strip is turned off");
digitalWrite(RELAY_PIN, LOW);
delay(5000);
}
Schnelle Schritte
Zum ersten Mal mit Arduino UNO Q? Folgen Sie dem Tutorial Erste Schritte mit Arduino UNO Q, bevor Sie fortfahren.
- Verbinden: Verdrahten Sie den LED-Streifen in Einfarbversion mit Arduino UNO Q MCU über das Relais, wie im Schaltschema dargestellt.
- Öffnen Sie Arduino App Lab: Starten Sie Arduino App Lab und warten Sie, bis es Ihren Arduino UNO Q erkennt.
- Erstellen Sie eine neue App: Klicken Sie auf die Schaltfläche Create New App.
- Geben Sie der App einen Namen, zum Beispiel: LedStrip
- Klicken Sie auf Create, um zu bestätigen.
- Fügen Sie die Skizze ein: Kopieren Sie den MCU-Code oben und fügen Sie ihn in sketch/sketch.ino ein.
- Hochladen: Klicken Sie auf die Schaltfläche Run in Arduino App Lab.
- Beobachten Sie, wie der LED-Streifen alle 5 Sekunden ein- und ausgeschaltet wird.
App Lab-Konsolenausgabe
sketch.ino
1#include "Arduino_RouterBridge.h"
Serial Monitor
Python
[2026-04-29 09:00:01] The LED strip is turned on
[2026-04-29 09:00:06] The LED strip is turned off
[2026-04-29 09:00:11] The LED strip is turned on
RGB-LED-Streifen
Schaltschema
Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.
| Verbindung | Details |
|---|---|
| Arduino UNO Q MCU D6 | Relais 1 IN (ROT-Kanal) |
| Arduino UNO Q MCU D7 | Relais 2 IN (GRÜN-Kanal) |
| Arduino UNO Q MCU D5 | Relais 3 IN (BLAU-Kanal) |
| Jedes Relais COM | 12V-Stromversorgungsplus |
| Jedes Relais NO | Entsprechender R/G/B-Pin auf LED-Streifen |
| LED-Streifen 12V+-Pin | 12V-Stromversorgungsplus |
| LED-Streifen GND | 12V-Stromversorgung negativ |
Arduino UNO Q Code – RGB-Farbzyklus
/*
* Dieser Arduino UNO Q Code wurde von newbiely.de entwickelt
* Dieser Arduino UNO Q Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino-uno-q/arduino-uno-q-led-strip
*/
// Controls a 12V RGB LED strip via 3 relays (one per color channel)
// HIGH = color channel ON, LOW = color channel OFF
#define RED_PIN 6 // The Arduino UNO Q MCU pin connected to the relay for the RED channel
#define GREEN_PIN 7 // The Arduino UNO Q MCU pin connected to the relay for the GREEN channel
#define BLUE_PIN 5 // The Arduino UNO Q MCU pin connected to the relay for the BLUE channel
void setColor(bool r, bool g, bool b) {
digitalWrite(RED_PIN, r ? HIGH : LOW);
digitalWrite(GREEN_PIN, g ? HIGH : LOW);
digitalWrite(BLUE_PIN, b ? HIGH : LOW);
}
void setup() {
Serial.begin(9600);
pinMode(RED_PIN, OUTPUT);
pinMode(GREEN_PIN, OUTPUT);
pinMode(BLUE_PIN, OUTPUT);
setColor(false, false, false); // all off on startup
}
void loop() {
Serial.println("Red");
setColor(true, false, false);
delay(2000);
Serial.println("Green");
setColor(false, true, false);
delay(2000);
Serial.println("Blue");
setColor(false, false, true);
delay(2000);
Serial.println("Yellow");
setColor(true, true, false);
delay(2000);
Serial.println("Magenta");
setColor(true, false, true);
delay(2000);
Serial.println("Cyan");
setColor(false, true, true);
delay(2000);
Serial.println("White");
setColor(true, true, true);
delay(2000);
Serial.println("Off");
setColor(false, false, false);
delay(2000);
}
App Lab-Konsolenausgabe
sketch.ino
1#include "Arduino_RouterBridge.h"
Serial Monitor
Python
[2026-04-29 09:00:01] Red
[2026-04-29 09:00:03] Green
[2026-04-29 09:00:05] Blue
[2026-04-29 09:00:07] Yellow
[2026-04-29 09:00:09] Magenta
[2026-04-29 09:00:11] Cyan
[2026-04-29 09:00:13] White
[2026-04-29 09:00:15] Off
Bridge: Linux + MCU
Dieser Abschnitt zeigt, wie Sie beide Prozessoren des Arduino UNO Q verwenden, um die RGB-LED-Streifenfarbe von der Linux-Seite aus über Bridge zu steuern:
- Die 3 Relais werden vom MCU gesteuert – das MCU stellt eine set_color()-Funktion über Bridge bereit
- Die MPU kann die Relais-Pins nicht direkt steuern – sie ruft Bridge auf, um die LED-Streifenfarbe zu ändern
- Die MPU hat Wi-Fi – mit vollständigem Debian Linux kann sie Telegram-Farbenbefehle akzeptieren und den LED-Streifen sofort aktualisieren
- Arduino_RouterBridge ermöglicht RPC-Kommunikation zwischen den beiden Prozessoren
- ⚠️ /dev/ttyHS1 (Linux) und Serial1 (MCU) sind RESERVIERT vom Router – öffnen Sie sie niemals in Benutzercode
MCU-Code (Bridge)
/*
* Dieser Arduino UNO Q Code wurde von newbiely.de entwickelt
* Dieser Arduino UNO Q Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino-uno-q/arduino-uno-q-led-strip
*/
#include "Arduino_RouterBridge.h"
#define RED_PIN 6 // The Arduino UNO Q MCU pin connected to the relay for the RED channel
#define GREEN_PIN 7 // The Arduino UNO Q MCU pin connected to the relay for the GREEN channel
#define BLUE_PIN 5 // The Arduino UNO Q MCU pin connected to the relay for the BLUE channel
String current_color = "off";
void applyColor(bool r, bool g, bool b) {
digitalWrite(RED_PIN, r ? HIGH : LOW);
digitalWrite(GREEN_PIN, g ? HIGH : LOW);
digitalWrite(BLUE_PIN, b ? HIGH : LOW);
}
String set_color(String color) {
color.toLowerCase();
color.trim();
if (color == "red") { applyColor(true, false, false); current_color = "red"; }
else if (color == "green") { applyColor(false, true, false); current_color = "green"; }
else if (color == "blue") { applyColor(false, false, true); current_color = "blue"; }
else if (color == "yellow") { applyColor(true, true, false); current_color = "yellow"; }
else if (color == "magenta") { applyColor(true, false, true); current_color = "magenta"; }
else if (color == "cyan") { applyColor(false, true, true); current_color = "cyan"; }
else if (color == "white") { applyColor(true, true, true); current_color = "white"; }
else if (color == "off") { applyColor(false, false, false); current_color = "off"; }
else { return "unknown color: " + color; }
Monitor.println("Color set to: " + current_color);
return "ok:" + current_color;
}
String get_state(String arg) {
return current_color;
}
void setup() {
Bridge.begin();
Monitor.begin();
pinMode(RED_PIN, OUTPUT);
pinMode(GREEN_PIN, OUTPUT);
pinMode(BLUE_PIN, OUTPUT);
applyColor(false, false, false);
Bridge.provide_safe("set_color", set_color);
Bridge.provide("get_state", get_state);
Monitor.println("Arduino UNO Q RGB LED Strip Bridge ready");
}
void loop() {}
Python-Code (Bridge)
/*
* Dieser Arduino UNO Q Code wurde von newbiely.de entwickelt
* Dieser Arduino UNO Q Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino-uno-q/arduino-uno-q-led-strip
*/
from arduino.app_utils import *
import time
COLORS = ["red", "green", "blue", "yellow", "magenta", "cyan", "white", "off"]
def loop():
for color in COLORS:
result = Bridge.call("set_color", color)
state = Bridge.call("get_state")
print(f"Set color: {color} → result: {result} state: {state}")
time.sleep(2)
App.run(user_loop=loop)
Schnelle Schritte
- Verbinden: Verdrahten Sie den RGB-LED-Streifen über 3 Relais mit Arduino UNO Q, wie in der RGB-Schaltschema dargestellt.
- Öffnen Sie Arduino App Lab und erstellen Sie eine neue App mit dem Namen LedStripBridge.
- Fügen Sie die MCU-Skizze in sketch/sketch.ino ein.
- Fügen Sie den Python-Code in die Python-Datei ein.
- Install the library: Click the Add sketch library button (the open book icon with a + sign) in the left sidebar.
- Search for Arduino_RouterBridge created by Arduino and click the Install button.
Bricks
No bricks added...
Sketch Libraries
No sketch libra...
Files
python
sketch
.gitignore
README.md
app.yaml
sketch.ino
- Hochladen: Klicken Sie auf die Schaltfläche Run. Beobachten Sie, wie der LED-Streifen durch alle Farben wechselt.
App Lab-Konsolenausgabe
sketch.ino
1#include "Arduino_RouterBridge.h"
Serial Monitor
Python
[2026-04-29 09:00:01] Arduino UNO Q RGB LED Strip Bridge ready
[2026-04-29 09:00:02] Color set to: red
[2026-04-29 09:00:04] Color set to: green
[2026-04-29 09:00:06] Color set to: blue
sketch.ino
1#include "Arduino_RouterBridge.h"
Serial Monitor
Python
[2026-04-29 09:00:02] Set color: red → result: ok:red state: red
[2026-04-29 09:00:04] Set color: green → result: ok:green state: green
[2026-04-29 09:00:06] Set color: blue → result: ok:blue state: blue
[2026-04-29 09:00:08] Set color: yellow → result: ok:yellow state: yellow
[2026-04-29 09:00:10] Set color: magenta → result: ok:magenta state: magenta
[2026-04-29 09:00:12] Set color: cyan → result: ok:cyan state: cyan
[2026-04-29 09:00:14] Set color: white → result: ok:white state: white
[2026-04-29 09:00:16] Set color: off → result: ok:off state: off
Telegram
Steuern Sie die RGB-LED-Streifenfarbe remote über Telegram – senden Sie /color red, /color blue oder einen beliebigen unterstützten Farbnamen, um die LED-Streifenfarbe auf Ihrem Arduino UNO Q sofort zu ändern.
MCU-Skizze: Halten Sie die gleiche MCU-Skizze aus dem vorherigen Bridge-Abschnitt.
Python-Code (Telegram)
/*
* Dieser Arduino UNO Q Code wurde von newbiely.de entwickelt
* Dieser Arduino UNO Q Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino-uno-q/arduino-uno-q-led-strip
*/
from arduino.app_utils import *
import requests
import time
TELEGRAM_BOT_TOKEN = "YOUR_TELEGRAM_BOT_TOKEN"
CHAT_ID = "YOUR_CHAT_ID"
last_update_id = 0
COLORS = ["red", "green", "blue", "yellow", "magenta", "cyan", "white", "off"]
def get_updates():
global last_update_id
url = f"https://api.telegram.org/bot{TELEGRAM_BOT_TOKEN}/getUpdates"
params = {"offset": last_update_id + 1, "timeout": 5}
try:
response = requests.get(url, params=params, timeout=10)
data = response.json()
if data["ok"]:
return data["result"]
except Exception as e:
print(f"Error getting updates: {e}")
return []
def send_message(chat_id, text):
url = f"https://api.telegram.org/bot{TELEGRAM_BOT_TOKEN}/sendMessage"
payload = {"chat_id": chat_id, "text": text}
try:
requests.post(url, data=payload, timeout=10)
except Exception as e:
print(f"Error sending message: {e}")
def loop():
updates = get_updates()
for update in updates:
last_update_id = update["update_id"]
if "message" not in update:
continue
message = update["message"]
chat_id = message["chat"]["id"]
text = message.get("text", "").strip()
print(f"Received: {text}")
if text == "/start":
send_message(chat_id,
"Arduino UNO Q RGB LED Strip Bot\n"
"/color <name> - Set color (red, green, blue, yellow, magenta, cyan, white, off)\n"
"/state - Current LED strip color\n"
"Example: /color red")
elif text.startswith("/color"):
parts = text.split()
if len(parts) < 2:
send_message(chat_id, "Usage: /color <name>\nColors: " + ", ".join(COLORS))
else:
color = parts[1].lower()
if color not in COLORS:
send_message(chat_id, f"Unknown color: {color}\nAvailable: " + ", ".join(COLORS))
else:
result = Bridge.call("set_color", color)
state = Bridge.call("get_state")
send_message(chat_id, f"💡 LED strip color set to: {state}")
elif text == "/state":
state = Bridge.call("get_state")
send_message(chat_id, f"Current LED strip color: {state}")
else:
send_message(chat_id, "Unknown command. Send /start for help.")
time.sleep(0.3)
App.run(user_loop=loop)
Schnelle Schritte
- Ersetzen Sie YOUR_TELEGRAM_BOT_TOKEN durch Ihren aktuellen Bot-Token von BotFather.
- Ersetzen Sie YOUR_CHAT_ID durch Ihre Telegram-Chat-ID.
- Fügen Sie diesen Python-Code in die Python-Datei Ihrer App ein (halten Sie die gleiche MCU-Skizze).
- Klicken Sie auf die Schaltfläche Run – senden Sie /color red in Telegram, um die LED-Streifenfarbe zu ändern.
App Lab-Konsolenausgabe
sketch.ino
1#include "Arduino_RouterBridge.h"
Serial Monitor
Python
[2026-04-29 09:10:01] Waiting for Telegram messages...
[2026-04-29 09:10:05] Received: /color red
[2026-04-29 09:10:08] Received: /color cyan
[2026-04-29 09:10:12] Received: /state
[2026-04-29 09:10:15] Received: /color off
Telegram
12:45
Welcome to Telegram!
ArduinoBot
10:19
Chatting with Arduino...
BotFather
Yesterday
Your bot has been created.
ArduinoBot
bot
OpenClaw
You can adapt the OpenClaw to this tutorial by refering the instruction on Arduino Uno Q - OpenClaw Tutorial
Projektideen
Sie können viele nützliche Projekte mit dem LED-Streifen und Arduino UNO Q bauen:
- Telegram Mood-Beleuchtung: Steuern Sie die RGB-LED-Streifenfarbe von Telegram aus jederzeit – senden Sie /color blue für eine kühle Abendatmosphäre oder /color white für den Arbeitsmodus
- Benachrichtigungslicht: Kombinieren Sie mit dem Gas-Sensor-Tutorial – wenn Gas erkannt wird, setzt Python den LED-Streifen über Bridge auf Rot (Warnung); wenn gelöscht, kehrt er zu Weiß (normal) zurück
- Zeitplanbasierte Beleuchtung: Verwenden Sie Pythons time-Modul, um LED-Streifenfarben basierend auf Tageszeit automatisch zu ändern – warmes Weiß am Abend, kühles Weiß am Morgen – ohne Telegram-Eingabe
- Musikreaktive Beleuchtung: Kombinieren Sie mit dem Schallsensor – wenn der Schallsensor einen Beat erkennt, durchlaufen Farben schnell für einen musikreaktiven Lichteffekt
- Status-Anzeige-Panel: Verwenden Sie den LED-Streifen als Status-Anzeige für einen Serverraum oder eine Werkstatt – Grün = alle Systeme normal, Gelb = Warnung, Rot = kritische Warnung – gesteuert von Bridge aus beliebigen Überwachungsskripten
Fordern Sie sich selbst heraus
Bereit, mit dem LED-Streifen auf Arduino UNO Q weiterzugehen? Versuchen Sie diese Herausforderungen:
- Einfach: Fügen Sie einen /blink <color> <count> Telegram-Befehl hinzu, der den LED-Streifen in der ausgewählten Farbe eine bestimmte Anzahl von Malen blinkt, mit 500 ms Ein und 500 ms Aus pro Blink.
- Mittel: Implementieren Sie einen sanften Farbzyklus-Modus: Wenn /mode cycle über Telegram gesendet wird, wechselt Python in eine Schleife, die alle 7 Farben mit einer 3-Sekunden-Pause durchläuft, und /mode stop beendet die Schleife und schaltet den Streifen aus.
- Fortgeschrittenes: Erstellen Sie einen Sonnenaufgang-Wecker: zu einer benutzerdefinierten Zeit (über einen /alarm HH:MM Telegram-Befehl eingestellt) wechselt Python langsam den LED-Streifen von aus → rot → gelb → weiß über 10 Minuten und simuliert ein natürliches Sonnenaufgang-Weck-Erlebnis.
