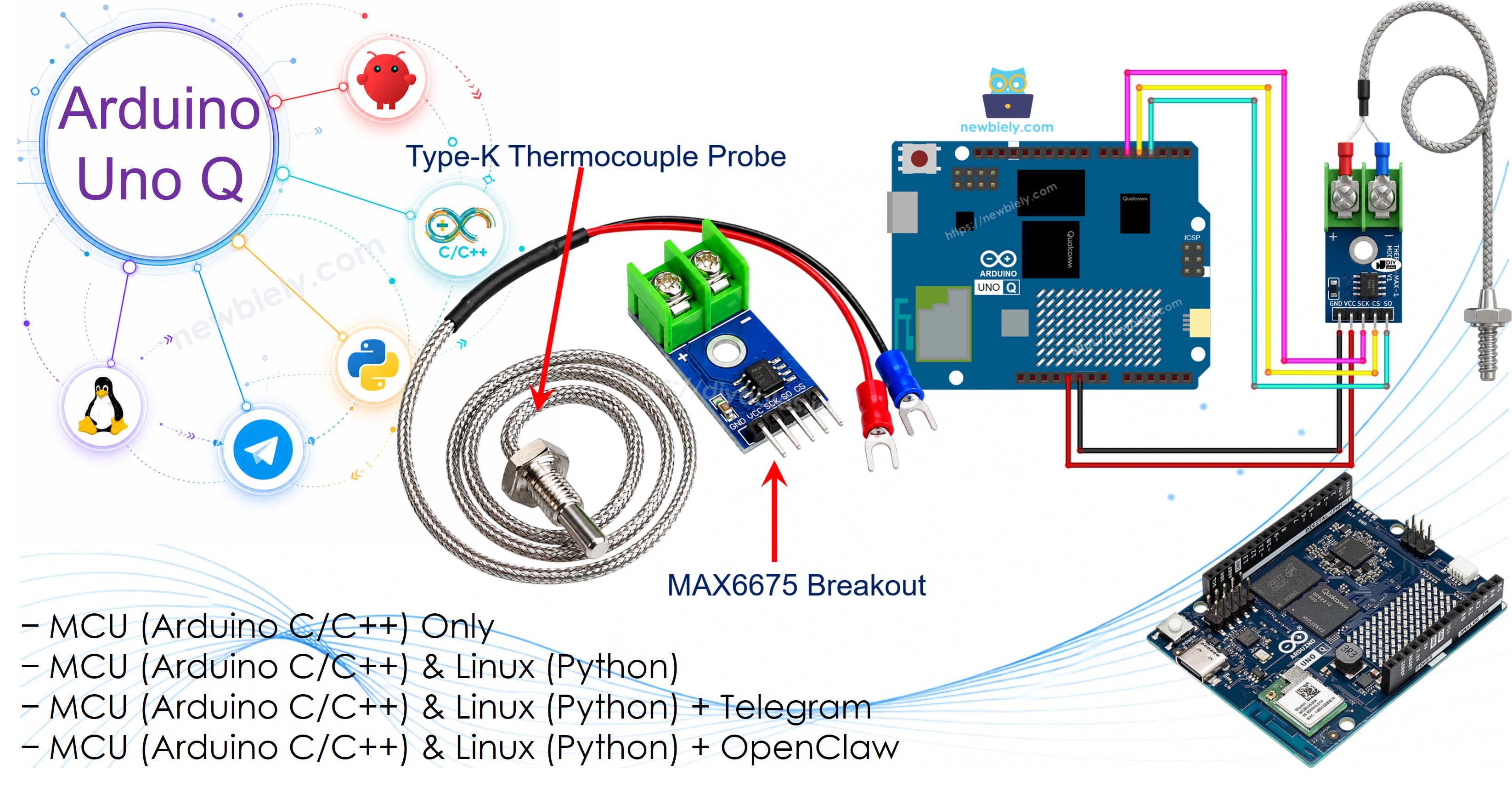

Arduino UNO Q - MAX6675 Thermoelement-Modul
Gewöhnliche Sensoren wie der DHT11 oder der LM35 überleben es nicht, in der Nähe eines Ofens, eines Lötkolbens oder eines laufenden Motors zu sein — sie wurden für diese Hitze schlicht nicht gebaut. Das MAX6675-Modul löst dieses Problem, indem es einen Typ-K-Thermoelementfühler mit einem speziellen Digitalisierungschip kombiniert. So kann Ihr Arduino UNO Q sicher Temperaturen messen, die weit über dem liegen, was ein normaler Sensor verkraften würde. Dieses Tutorial zeigt Ihnen, wie Sie es verdrahten und programmieren — und es per Telegram aus der Ferne überwachen.
In diesem Tutorial lernen Sie:
- Was das MAX6675-Thermoelement-Modul ist und wie es funktioniert
- Wie Sie das MAX6675-Modul mit der MCU des Arduino UNO Q verdrahten
- Wie Sie die MCU (C/C++ Arduino-Code) programmieren, um die Temperatur vom MAX6675 auszulesen
- Wie Sie sowohl die Linux-Seite (Python) als auch die MCU-Seite (C/C++) programmieren, um MAX6675-Daten über Bridge auszulesen
- Wie Sie Telegram-Benachrichtigungen erhalten, wenn die Temperatur auf dem Arduino UNO Q einen Schwellenwert überschreitet
- Wie Sie OpenClaw auf dem Arduino UNO Q mit dem MAX6675-Modul verwenden
Erforderliche Hardware
Oder Sie können die folgenden Kits kaufen:
| 1 | × | DIYables Sensor-Kit (18 Sensoren/Displays) |
Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.
Über das MAX6675-Thermoelement-Modul
Ein Thermoelement ist ein Temperatursensor aus zwei verschiedenen Metalldrähten, die an einem Ende miteinander verbunden sind — dieser Punkt heißt Messstelle (heiße Lötstelle). Wird diese Stelle erwärmt, entsteht eine winzige Spannung, die sich mit der Temperatur ändert — der MAX6675-Chip wandelt diese winzige Spannung in einen sauberen digitalen 12-Bit-Messwert um, den Ihr Arduino UNO Q direkt verwenden kann. Der gebräuchlichste Fühlertyp, Typ K, besteht aus Chromel- und Alumel-Drähten und kann etwa -328°F bis +2300°F messen.
| MAX6675-Modul | |
|---|---|
| Betriebsspannung | 3,0V bis 5,5V |
| Schnittstelle | 3-Draht (SCK, CS, SO) |
| Temperaturbereich | 0°C bis 1024°C (Fühler am Außengehäuse für 0°C bis 80°C ausgelegt) |
| Genauigkeit | ±3°C |
Pinbelegung
Die Breakout-Platine hat vier Header-Pins und eine 2-polige Schraubklemme für den Fühler:
- VCC: Mit 3,3V oder 5V verbinden
- GND: Mit GND (0V) verbinden
- SCK: Takt-Pin — mit einem digitalen Pin der MCU verbinden
- CS: Chip-Select-Pin — mit einem digitalen Pin der MCU verbinden
- SO: Serieller Datenausgang (nur MISO, es gibt kein MOSI) — mit einem digitalen Pin der MCU verbinden
Der Typ-K-Fühler wird an die Schraubklemme auf der anderen Seite der Platine angeschlossen: roter Draht an +, blauer Draht an -.

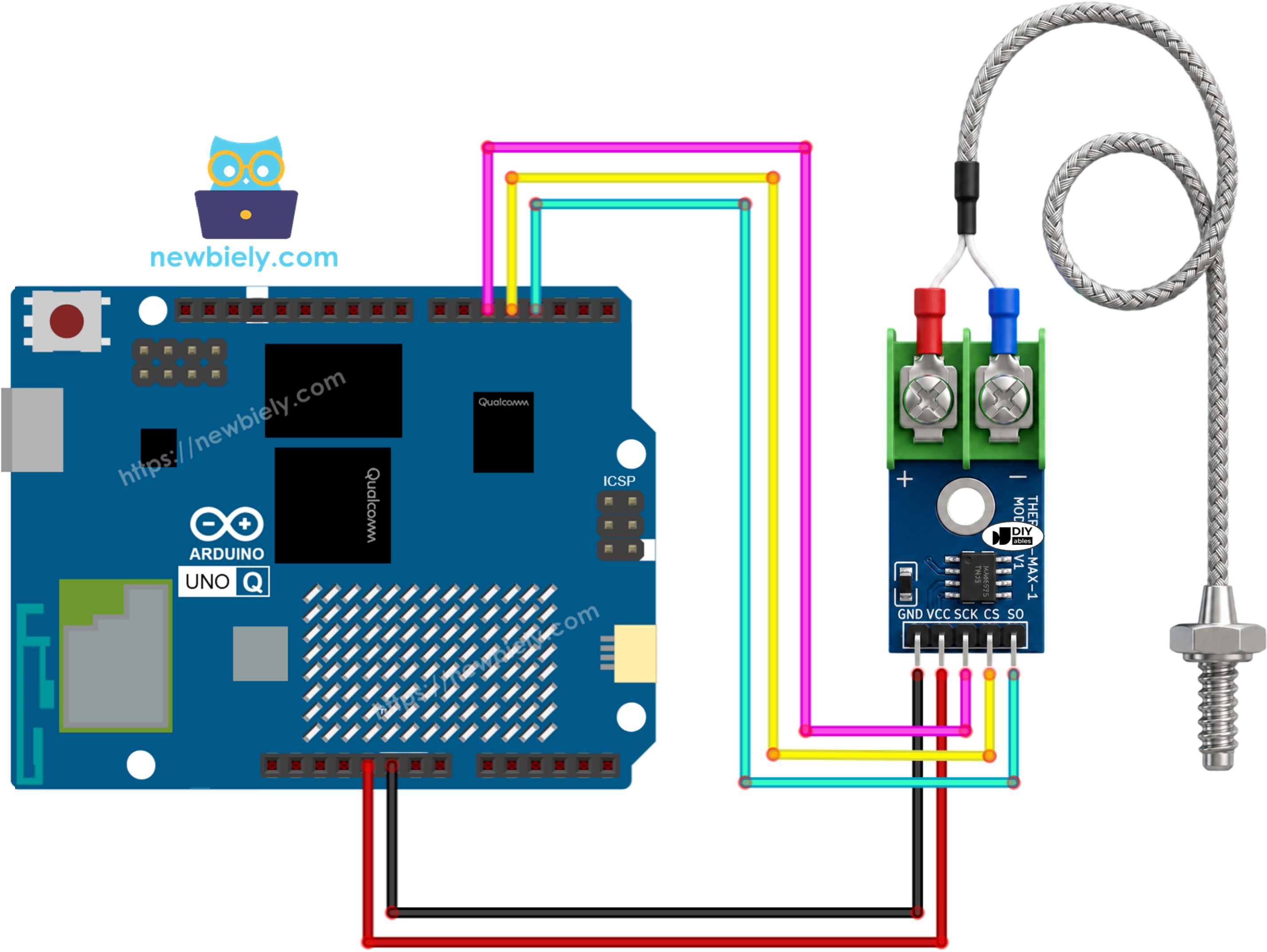

Schaltplan
Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.
| MAX6675-Modul-Pin | Arduino UNO Q MCU |
|---|---|
| VCC | 5V |
| GND | GND |
| SCK | D5 |
| CS | D4 |
| SO | D3 |
Wie man den MAX6675 programmiert
- Die Bibliothek einbinden:
#include "max6675.h"
- Die Pins definieren und ein Thermoelement-Objekt erstellen:
#define SCK_PIN 5
#define CS_PIN 4
#define SO_PIN 3
MAX6675 thermocouple(SCK_PIN, CS_PIN, SO_PIN);
- Die Temperatur in Celsius und Fahrenheit auslesen:
float tempC = thermocouple.readCelsius();
float tempF = thermocouple.readFahrenheit();
※ Notiz:
Der MAX6675 benötigt etwa 220 ms für eine Wandlung — lesen Sie ihn nicht häufiger als ungefähr einmal alle 250 ms aus.
Arduino UNO Q Code
Der Arduino UNO Q hat zwei Prozessoren, die zusammenarbeiten:
- Die STM32-MCU liest das MAX6675-Modul direkt über seine 3-Draht-Schnittstelle aus — das gesamte Auslesen des Sensors läuft auf der MCU
- Die Qualcomm-MPU führt Debian Linux aus und kümmert sich um WLAN, Python und die Cloud-Anbindung
- In diesem Abschnitt wird nur die MCU programmiert — die Linux-Seite bleibt untätig. Ein späterer Abschnitt zeigt, wie beide Prozessoren über Bridge zusammenarbeiten.
Die MCU liest den MAX6675 jede Sekunde aus und gibt die Temperatur im Serial Monitor aus.
/*
* Dieser Arduino UNO Q Code wurde von newbiely.de entwickelt
* Dieser Arduino UNO Q Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino-uno-q/arduino-uno-q-max6675-thermocouple-module
*/
#include "max6675.h"
// Arduino UNO Q MCU pins connected to the MAX6675 module
#define SCK_PIN 5
#define CS_PIN 4
#define SO_PIN 3
MAX6675 thermocouple(SCK_PIN, CS_PIN, SO_PIN);
void setup() {
Serial.begin(115200);
delay(1500);
Serial.println("Arduino UNO Q MAX6675 Thermocouple Module ready");
}
void loop() {
float tempC = thermocouple.readCelsius();
float tempF = thermocouple.readFahrenheit();
Serial.print("Temperature: ");
Serial.print(tempC);
Serial.print("°C = ");
Serial.print(tempF);
Serial.println("°F");
delay(1000);
}
Schnellanleitung
Zum ersten Mal mit dem Arduino UNO Q? Folgen Sie zunächst dem Tutorial Erste Schritte mit dem Arduino UNO Q, bevor Sie fortfahren.
- Verbinden: Verdrahten Sie das MAX6675-Modul wie im Schaltplan gezeigt mit der MCU des Arduino UNO Q.
- Arduino App Lab öffnen: Starten Sie Arduino App Lab und warten Sie, bis Ihr Arduino UNO Q erkannt wird.
- Eine neue App erstellen: Klicken Sie auf die Schaltfläche Create New App.
- Geben Sie der App einen Namen, zum Beispiel: Max6675ThermocoupleModule
- Klicken Sie zur Bestätigung auf Create.
- Den Sketch einfügen: Kopieren Sie den obigen MCU-Code und fügen Sie ihn in sketch/sketch.ino ein. Lassen Sie die anderen Dateien unverändert.
- Install the library: Click the Add sketch library button (the open book icon with a + sign) in the left sidebar.
- Search for MAX6675 library created by Adafruit and click the Install button.
Bricks
No bricks added...
Sketch Libraries
No sketch libra...
Files
python
sketch
.gitignore
README.md
app.yaml
sketch.ino
- Hochladen: Klicken Sie in Arduino App Lab auf die Run-Schaltfläche.
- Berühren Sie mit der Fühlerspitze etwas Warmes (eine Tasse heißes Wasser eignet sich gut) — beobachten Sie, wie die Temperatur in der Konsole steigt.
App Lab Konsolenausgabe
sketch.ino
1#include "Arduino_RouterBridge.h"
Serial Monitor
Python
[2026-04-29 09:00:01] Arduino UNO Q MAX6675 Thermocouple Module ready
[2026-04-29 09:00:02] Temperature: 24.50°C = 76.10°F
[2026-04-29 09:00:03] Temperature: 26.75°C = 80.15°F
[2026-04-29 09:00:04] Temperature: 31.00°C = 87.80°F
[2026-04-29 09:00:05] Temperature: 38.25°C = 100.85°F
Bridge: Linux + MCU
Dieser Abschnitt zeigt, wie Sie beide Prozessoren des Arduino UNO Q programmieren, damit die Linux-Seite die MAX6675-Temperatur über Bridge auslesen kann:
- Das MAX6675-Modul ist über seine 3-Draht-Schnittstelle mit der MCU (STM32) verbunden — die MCU liest die aktuellen Werte jede Sekunde aus und speichert sie zwischen
- Die MPU kann nicht direkt auf den MAX6675 zugreifen — sie muss Bridge-Funktionen aufrufen, um die Messwerte abzurufen
- Die MPU hat WLAN — da sie ein vollständiges Debian Linux ausführt, kann sie Daten protokollieren, auf Dashboards veröffentlichen oder Benachrichtigungen über das Internet senden
- Arduino_RouterBridge ermöglicht die RPC-Kommunikation zwischen den beiden Prozessoren
- ⚠️ /dev/ttyHS1 (Linux) und Serial1 (MCU) sind vom Router RESERVIERT — öffnen Sie sie niemals in Ihrem eigenen Code
Kurz gesagt: Die MCU liest den MAX6675 jede Sekunde aus und speichert das Ergebnis zwischen → die MPU fragt Bridge ab, um die Messwerte abzurufen → die MPU veröffentlicht sie oder sendet Benachrichtigungen über WLAN.
MCU-Code (Bridge)
/*
* Dieser Arduino UNO Q Code wurde von newbiely.de entwickelt
* Dieser Arduino UNO Q Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino-uno-q/arduino-uno-q-max6675-thermocouple-module
*/
#include "Arduino_RouterBridge.h"
#include "max6675.h"
// Arduino UNO Q MCU pins connected to the MAX6675 module
#define SCK_PIN 5
#define CS_PIN 4
#define SO_PIN 3
MAX6675 thermocouple(SCK_PIN, CS_PIN, SO_PIN);
float last_temp_c = 0.0;
float last_temp_f = 0.0;
unsigned long last_read_ms = 0;
void read_thermocouple() {
last_temp_c = thermocouple.readCelsius();
last_temp_f = thermocouple.readFahrenheit();
}
String get_temp_c(String arg) {
return String(last_temp_c, 2);
}
String get_temp_f(String arg) {
return String(last_temp_f, 2);
}
String get_status(String arg) {
return "Temp: " + String(last_temp_c, 2) + "°C / " + String(last_temp_f, 2) + "°F";
}
void setup() {
Bridge.begin();
Monitor.begin();
read_thermocouple();
Bridge.provide("get_temp_c", get_temp_c);
Bridge.provide("get_temp_f", get_temp_f);
Bridge.provide("get_status", get_status);
Monitor.println("Arduino UNO Q MAX6675 Thermocouple Module Bridge ready");
}
void loop() {
unsigned long now = millis();
if (now - last_read_ms >= 1000) {
last_read_ms = now;
read_thermocouple();
Monitor.println("Temp: " + String(last_temp_c, 2) + "°C / " + String(last_temp_f, 2) + "°F");
}
}
Python-Code (Bridge)
/*
* Dieser Arduino UNO Q Code wurde von newbiely.de entwickelt
* Dieser Arduino UNO Q Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino-uno-q/arduino-uno-q-max6675-thermocouple-module
*/
from arduino.app_utils import *
import time
def loop():
temp_c = Bridge.call("get_temp_c")
temp_f = Bridge.call("get_temp_f")
print(f"Temperature: {temp_c}°C = {temp_f}°F")
time.sleep(1)
App.run(user_loop=loop)
Schnellanleitung
- Verbinden: Verdrahten Sie das MAX6675-Modul wie im Schaltplan gezeigt mit dem Arduino UNO Q.
- Arduino App Lab öffnen: Starten Sie Arduino App Lab und warten Sie, bis die Platine erkannt wird.
- Eine neue App erstellen: Klicken Sie auf Create New App, nennen Sie sie Max6675ThermocoupleModuleBridge und klicken Sie dann auf Create.
- Den MCU-Sketch einfügen: Kopieren Sie den obigen MCU-Bridge-Code und fügen Sie ihn in sketch/sketch.ino ein.
- Den Python-Code einfügen: Kopieren Sie den obigen Python-Bridge-Code und fügen Sie ihn in die Python-Datei der App ein.
- Install the library: Click the Add sketch library button (the open book icon with a + sign) in the left sidebar.
- Search for Arduino_RouterBridge created by Arduino and click the Install button.
Bricks
No bricks added...
Sketch Libraries
No sketch libra...
Files
python
sketch
.gitignore
README.md
app.yaml
sketch.ino
- Hochladen: Klicken Sie in Arduino App Lab auf die Run-Schaltfläche.
- Beobachten Sie, wie die Temperaturwerte jede Sekunde in der Python-Konsole erscheinen.
App Lab Konsolenausgabe
sketch.ino
1#include "Arduino_RouterBridge.h"
Serial Monitor
Python
[2026-04-29 09:00:01] Arduino UNO Q MAX6675 Thermocouple Module Bridge ready
[2026-04-29 09:00:02] Temp: 24.50°C / 76.10°F
[2026-04-29 09:00:03] Temp: 26.75°C / 80.15°F
[2026-04-29 09:00:04] Temp: 31.00°C / 87.80°F
sketch.ino
1#include "Arduino_RouterBridge.h"
Serial Monitor
Python
[2026-04-29 09:00:02] Temperature: 24.50°C = 76.10°F
[2026-04-29 09:00:03] Temperature: 26.75°C = 80.15°F
[2026-04-29 09:00:04] Temperature: 31.00°C = 87.80°F
[2026-04-29 09:00:05] Temperature: 38.25°C = 100.85°F
Telegram
Überwachen Sie die MAX6675-Temperatur aus der Ferne und erhalten Sie automatische Telegram-Benachrichtigungen, wenn die Temperatur über 100°C steigt — praktisch, um einen Ofen, einen Brennofen oder eine Lötstation von einem anderen Raum aus im Auge zu behalten.
MCU-Sketch: Behalten Sie denselben MCU-Sketch aus dem vorherigen Bridge-Abschnitt bei.
Python-Code (Telegram)
/*
* Dieser Arduino UNO Q Code wurde von newbiely.de entwickelt
* Dieser Arduino UNO Q Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino-uno-q/arduino-uno-q-max6675-thermocouple-module
*/
from arduino.app_utils import *
import requests
import time
TELEGRAM_BOT_TOKEN = "YOUR_TELEGRAM_BOT_TOKEN"
CHAT_ID = "YOUR_CHAT_ID"
last_update_id = 0
ALERT_THRESHOLD_C = 100.0
alert_sent = False
def get_updates():
global last_update_id
url = f"https://api.telegram.org/bot{TELEGRAM_BOT_TOKEN}/getUpdates"
params = {"offset": last_update_id + 1, "timeout": 5}
try:
response = requests.get(url, params=params, timeout=10)
data = response.json()
if data["ok"]:
return data["result"]
except Exception as e:
print(f"Error getting updates: {e}")
return []
def send_message(chat_id, text):
url = f"https://api.telegram.org/bot{TELEGRAM_BOT_TOKEN}/sendMessage"
payload = {"chat_id": chat_id, "text": text}
try:
requests.post(url, data=payload, timeout=10)
except Exception as e:
print(f"Error sending message: {e}")
def loop():
global alert_sent
# Auto-alert on high temperature
temp_c_str = Bridge.call("get_temp_c")
try:
temp_c = float(temp_c_str)
if temp_c > ALERT_THRESHOLD_C and not alert_sent:
alert_sent = True
temp_f = Bridge.call("get_temp_f")
msg = f"🔥 High temperature alert: {temp_c_str}°C / {temp_f}°F"
print(msg)
send_message(CHAT_ID, msg)
elif temp_c <= ALERT_THRESHOLD_C:
alert_sent = False
except ValueError:
pass
# Handle Telegram commands
updates = get_updates()
for update in updates:
last_update_id = update["update_id"]
if "message" not in update:
continue
message = update["message"]
chat_id = message["chat"]["id"]
text = message.get("text", "").strip()
print(f"Received: {text}")
if text == "/start":
send_message(chat_id,
"Arduino UNO Q MAX6675 Thermocouple Bot\n"
"/temp - Read temperature (°C and °F)\n"
"/tempC - Read temperature in Celsius\n"
"/tempF - Read temperature in Fahrenheit\n"
"/status - Get sensor status")
elif text == "/temp":
temp_c = Bridge.call("get_temp_c")
temp_f = Bridge.call("get_temp_f")
send_message(chat_id, f"Temperature: {temp_c}°C = {temp_f}°F")
elif text == "/tempC":
result = Bridge.call("get_temp_c")
send_message(chat_id, f"Temperature: {result}°C")
elif text == "/tempF":
result = Bridge.call("get_temp_f")
send_message(chat_id, f"Temperature: {result}°F")
elif text == "/status":
result = Bridge.call("get_status")
send_message(chat_id, result)
else:
send_message(chat_id, "Unknown command. Send /start for help.")
time.sleep(1)
App.run(user_loop=loop)
Schnellanleitung
- Ersetzen Sie YOUR_TELEGRAM_BOT_TOKEN durch Ihr tatsächliches Bot-Token von BotFather.
- Ersetzen Sie YOUR_CHAT_ID durch Ihre Telegram-Chat-ID.
- Fügen Sie diesen Python-Code in die Python-Datei Ihrer App ein (behalten Sie denselben MCU-Sketch bei).
- Klicken Sie auf die Run-Schaltfläche. Senden Sie /temp über Telegram oder erhitzen Sie den Fühler über 100°C, um die Benachrichtigung auszulösen.
App Lab Konsolenausgabe
sketch.ino
1#include "Arduino_RouterBridge.h"
Serial Monitor
Python
[2026-04-29 09:10:00] Waiting for Telegram messages...
[2026-04-29 09:10:15] 🔥 High temperature alert: 104.50°C / 220.10°F
[2026-04-29 09:10:30] Received: /temp
[2026-04-29 09:10:45] Received: /tempC
Telegram
12:45
Welcome to Telegram!
ArduinoBot
10:19
Chatting with Arduino...
BotFather
Yesterday
Your bot has been created.
ArduinoBot
bot
OpenClaw
You can adapt the OpenClaw to this tutorial by refering the instruction on Arduino Uno Q - OpenClaw Tutorial
Projektideen
Mit dem MAX6675 und dem Arduino UNO Q können Sie viele nützliche Projekte bauen:
- Temperaturlogger für Brennofen oder Backofen: Protokollieren Sie die Temperatur über die Zeit per Bridge und Python und stellen Sie die Brenn- bzw. Backkurve auf einem Dashboard dar
- Lötstations-Überwachung: Verfolgen Sie die Spitzentemperatur und erhalten Sie eine Telegram-Benachrichtigung, wenn sie Ihren Zielbereich verlässt
- BBQ-/Smoker-Thermometer: Klemmen Sie den Fühler an Ihren Grillrost und erhalten Sie Telegram-Updates aus der Ferne, damit Sie den Deckel nicht ständig öffnen müssen
- Hotend-Wächter für 3D-Drucker: Lassen Sie die MCU über Bridge ein Relais schalten, das den Strom abschaltet, wenn das Hotend eine sichere Grenze überschreitet
- Mehrzonen-Ofenmessung: Schließen Sie mehrere MAX6675-Module an verschiedene digitale Pins an und lassen Sie die Python-Seite jedes davon über Bridge abfragen, um sie direkt miteinander zu vergleichen
Fordern Sie sich selbst heraus
Bereit, mit dem MAX6675 am Arduino UNO Q weiterzugehen? Probieren Sie diese Aufgaben:
- Einfach: Fügen Sie dem MCU-Sketch eine Minimum-/Maximum-Erfassung hinzu, die sich die höchste und niedrigste Temperatur seit dem Start merkt.
- Mittel: Fügen Sie eine Bridge-Funktion get_fault(String) hinzu, die meldet, ob der Thermoelementfühler getrennt ist (der MAX6675 setzt ein Fehlerbit, wenn der Fühler offen ist), und lassen Sie die Python-Seite eine Warnung ausgeben, falls dies jemals zutrifft.
- Fortgeschritten: Bauen Sie einen Datenlogger: Lassen Sie die Python-Seite alle 5 Sekunden eine CSV-Datei mit Zeitstempel und Temperaturwerten schreiben und fügen Sie dann einen Telegram-Befehl /report hinzu, der den höchsten Messwert der letzten Stunde zurücksendet.
