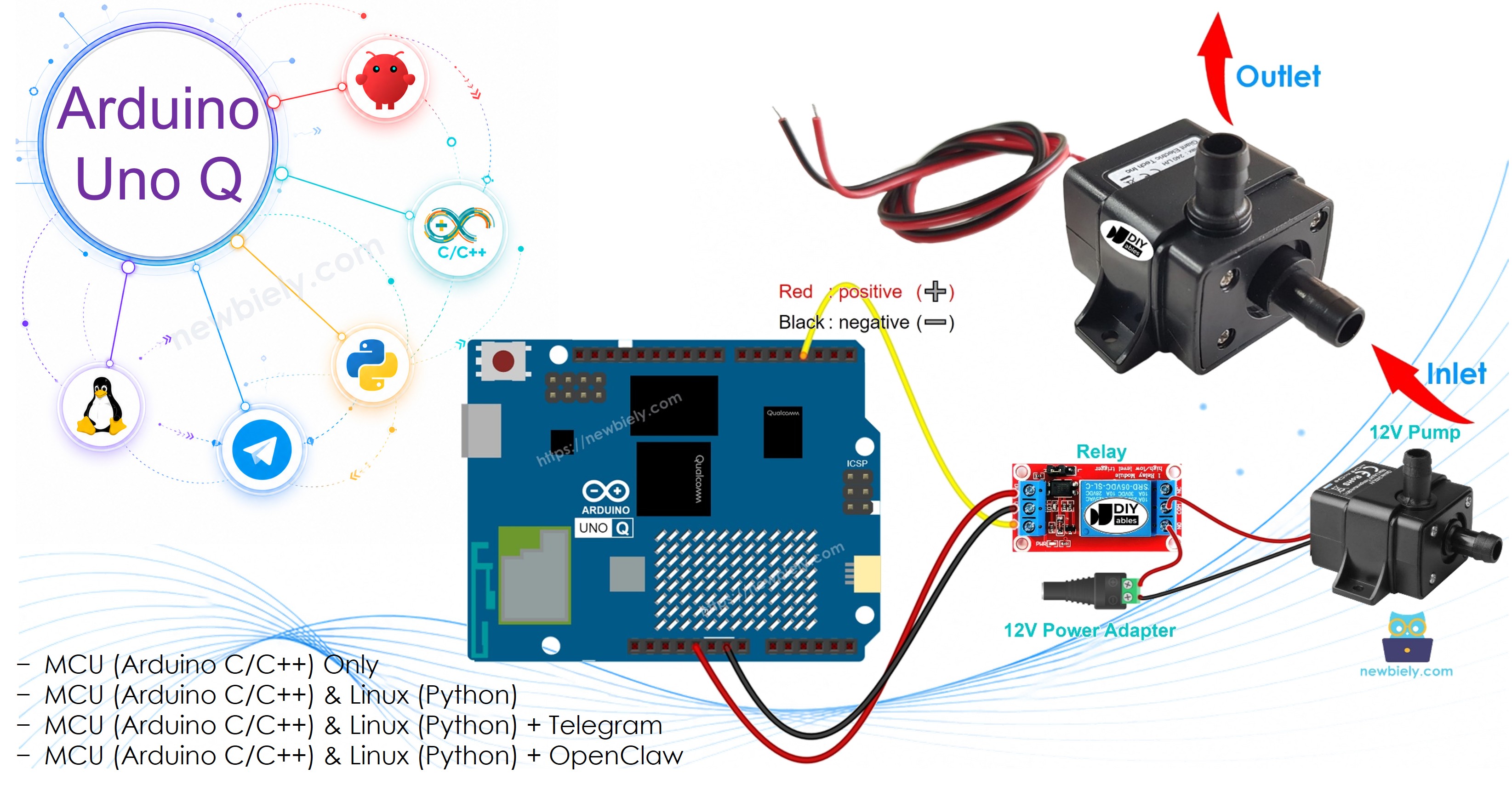

Arduino UNO Q - Steuert Pumpe
Eine 12-V-Pumpe kann Wasser, Öl oder andere Flüssigkeiten bewegen und wird häufig in Bewässerungssystemen, Aquarien und Wassernachfüllstationen verwendet. Arduino UNO Q steuert die Pumpe über ein Relais. Mit Bridge und Telegram können Sie die Pumpe von überall aus ferngesteuert ein- oder ausschalten.
In diesem Tutorial erfahren Sie:
- Wie eine 12-V-Pumpe funktioniert und wie Sie sie über ein Relais mit Arduino UNO Q verbinden
- Wie Sie den MCU programmieren, um die Pumpe ein- und auszuschalten
- Wie Sie Bridge verwenden, um die Pumpe von der Linux-Seite (Python) zu steuern
- Wie Sie die Pumpe ferngesteuert über Telegram mit Arduino UNO Q ein- oder ausschalten
- Wie Sie OpenClaw mit Arduino UNO Q und der Pumpe verwenden
Erforderliche Hardware
Oder Sie können die folgenden Kits kaufen:
| 1 | × | DIYables Sensor-Kit (18 Sensoren/Displays) |
Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.
Über die 12-V-Pumpe
Pinbelegung
Eine 12-V-Pumpe hat typischerweise zwei Drahtverbindungen:
- Positiv (+) rotes Kabel: Mit 12V DC über das Relais verbinden
- Negativ (-) schwarzes Kabel: Mit GND der 12-V-DC-Stromversorgung verbinden
So steuern Sie die Pumpe
Eine 12-V-Pumpe benötigt eine 12-V-Stromversorgung – sie darf NIEMALS direkt an einen Arduino UNO Q-Pin angeschlossen werden. Ein Relais wird als Schnittstelle verwendet. Der MCU steuert das Relais, das die 12-V-Versorgung zur Pumpe schaltet:
- Relais-Pin HIGH → Relais schließt → 12V zur Pumpe → Pumpe AN
- Relais-Pin LOW → Relais öffnet → keine Stromversorgung zur Pumpe → Pumpe AUS

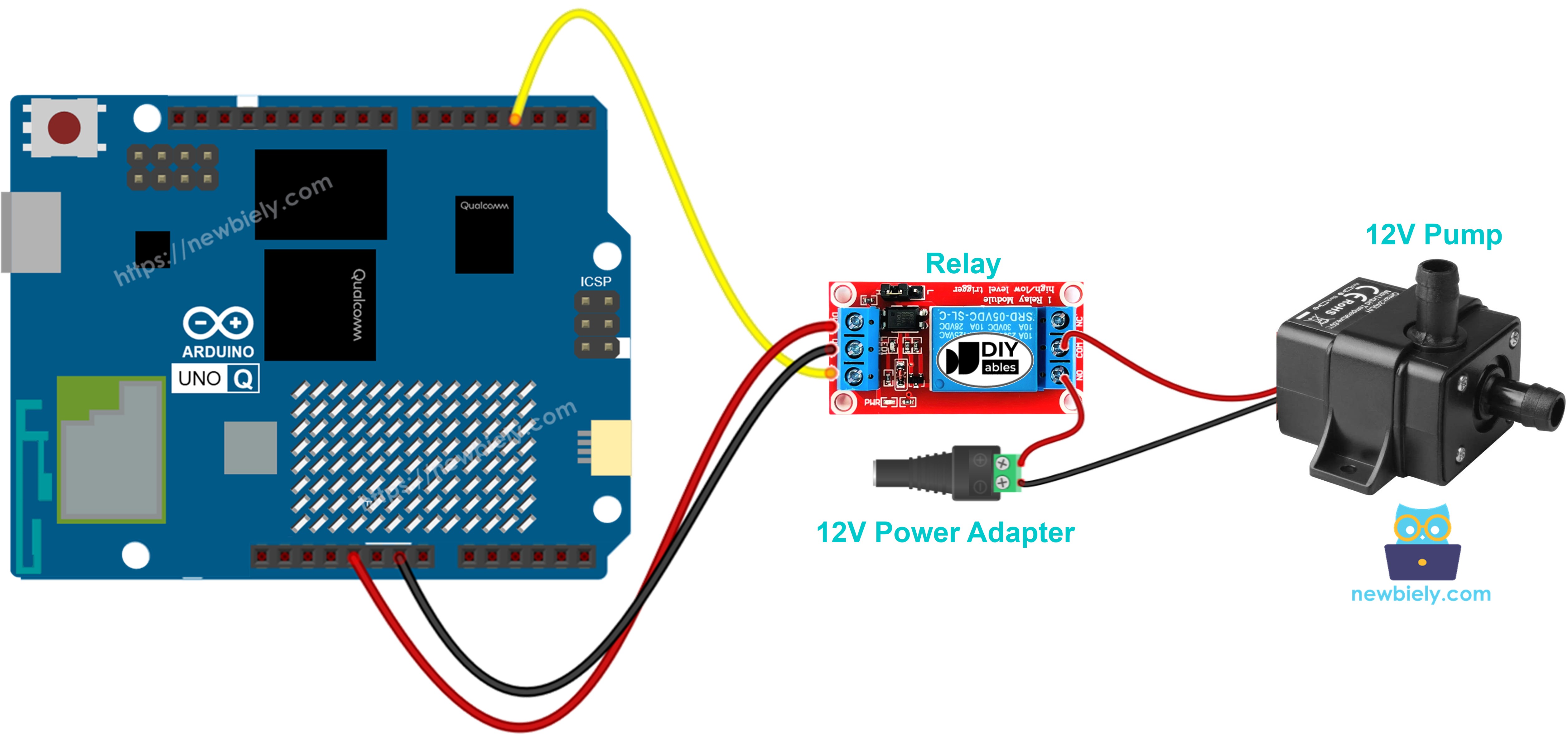

Schaltplan
Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.
Verbinden Sie den Relaismodul-IN-Pin mit MCU-Pin D3. Verbinden Sie die COM- und NO-Anschlüsse des Relais zwischen der 12-V-Versorgung und der Pumpe. Verbinden Sie VCC des Relais mit 5V und GND mit GND.
| Relais-Pin | Arduino UNO Q MCU |
|---|---|
| GND | GND |
| VCC | 5V |
| IN | D3 |
So programmieren Sie die Pumpe
- Stellen Sie den Relais-Pin als Ausgang ein:
pinMode(RELAY_PIN, OUTPUT);
- Pumpe ein- und ausschalten:
digitalWrite(RELAY_PIN, HIGH); // pump ON
delay(5000);
digitalWrite(RELAY_PIN, LOW); // pump OFF
delay(5000);
Arduino UNO Q Code
Der Arduino UNO Q hat zwei Prozessoren, die zusammenarbeiten:
- Der STM32 MCU steuert das Relais, das die 12-V-Stromversorgung zur Pumpe schaltet
- Der Qualcomm MPU führt Debian Linux aus und verwaltet Wi-Fi, Python und Cloud-Konnektivität
- In diesem Abschnitt wird nur der MCU programmiert – die Linux-Seite bleibt untätig. Ein späterer Abschnitt zeigt, wie beide Prozessoren über Bridge zusammenarbeiten.
Dieser Code schaltet die Pumpe für 5 Sekunden ein, dann für 5 Sekunden aus – wiederholt sich kontinuierlich.
/*
* Dieser Arduino UNO Q Code wurde von newbiely.de entwickelt
* Dieser Arduino UNO Q Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino-uno-q/arduino-uno-q-controls-pump
*/
// This code turns the pump ON for 5 seconds and OFF for 5 seconds repeatedly.
// The pump requires a 12V power supply and is controlled through a relay.
#define RELAY_PIN 3 // The Arduino UNO Q MCU pin connected to the relay IN pin
void setup() {
Serial.begin(9600);
pinMode(RELAY_PIN, OUTPUT);
Serial.println("Arduino UNO Q Pump ready");
}
void loop() {
Serial.println("Pump: ON");
digitalWrite(RELAY_PIN, HIGH); // turn pump ON
delay(5000);
Serial.println("Pump: OFF");
digitalWrite(RELAY_PIN, LOW); // turn pump OFF
delay(5000);
}
Schnelle Schritte
Zum ersten Mal mit Arduino UNO Q? Folgen Sie zuerst dem Tutorial Erste Schritte mit Arduino UNO Q.
- Verbinden: Verdrahten Sie die Pumpe, das Relais und die 12-V-Stromversorgung mit Arduino UNO Q MCU wie im Schaltplan gezeigt. Befestigen Sie einen Kunststoffschlauch am Pumpenein-/Auslass.
- Arduino App Lab öffnen: Starten Sie Arduino App Lab und warten Sie, bis Ihr Arduino UNO Q erkannt wird.
- Neue App erstellen: Klicken Sie auf die Schaltfläche Create New App (Neue App erstellen).
- Geben Sie der App einen Namen, z. B. Pump
- Klicken Sie auf Create (Erstellen) zum Bestätigen.
- Sketch einfügen: Kopieren Sie den MCU-Code oben und fügen Sie ihn in sketch/sketch.ino ein. Lassen Sie andere Dateien wie Standard.
- Keine Bibliothek erforderlich – verwendet nur die integrierte Funktion digitalWrite().
- Hochladen: Klicken Sie auf die Schaltfläche „Run" (Ausführen) in Arduino App Lab.
- Beobachten Sie, wie die Pumpe alle 5 Sekunden ein- und ausgeht.
App Lab Konsolenausgabe
sketch.ino
1#include "Arduino_RouterBridge.h"
Serial Monitor
Python
[2026-04-29 09:00:01] Arduino UNO Q Pump ready
[2026-04-29 09:00:01] Pump: ON
[2026-04-29 09:00:06] Pump: OFF
[2026-04-29 09:00:11] Pump: ON
[2026-04-29 09:00:16] Pump: OFF
Bridge: Linux + MCU
In diesem Abschnitt wird gezeigt, wie Sie beide Prozessoren des Arduino UNO Q so programmieren, dass die Linux-Seite die Pumpe über Bridge ein- und ausschalten kann:
- Die Pumpe ist über ein Relais mit dem MCU verbunden – der MCU steuert den Relais-Ausgangspin
- Der MPU kann das Relais nicht direkt steuern – er ruft Bridge-Funktionen auf, um die Pumpe ein- oder auszuschalten
- Der MPU hat Wi-Fi – die vollständige Debian Linux läuft ab und kann Befehle von Telegram oder einem anderen Dienst empfangen und sie in Pumpensteuervorgänge übersetzen
- Arduino_RouterBridge ermöglicht RPC-Kommunikation zwischen den beiden Prozessoren
- ⚠️ /dev/ttyHS1 (Linux) und Serial1 (MCU) sind RESERVIERT durch den Router – öffnen Sie diese niemals im Benutzercode
Kurz gesagt: MPU sendet Ein-/Aus-Befehle → ruft Bridge auf → MCU steuert Relais → Pumpe aktiviert.
MCU-Code (Bridge)
/*
* Dieser Arduino UNO Q Code wurde von newbiely.de entwickelt
* Dieser Arduino UNO Q Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino-uno-q/arduino-uno-q-controls-pump
*/
#include "Arduino_RouterBridge.h"
#define RELAY_PIN 3 // The Arduino UNO Q MCU pin connected to the relay IN pin
bool is_on = false;
String pump_on(String arg) {
digitalWrite(RELAY_PIN, HIGH);
is_on = true;
Monitor.println("Pump: ON");
return "on";
}
String pump_off(String arg) {
digitalWrite(RELAY_PIN, LOW);
is_on = false;
Monitor.println("Pump: OFF");
return "off";
}
String get_state(String arg) {
return is_on ? "on" : "off";
}
void setup() {
Bridge.begin();
Monitor.begin();
pinMode(RELAY_PIN, OUTPUT);
digitalWrite(RELAY_PIN, LOW); // start with pump off
is_on = false;
Bridge.provide_safe("pump_on", pump_on);
Bridge.provide_safe("pump_off", pump_off);
Bridge.provide("get_state", get_state);
Monitor.println("Arduino UNO Q Pump Bridge ready");
Monitor.println("Initial state: OFF");
}
void loop() {}
Python-Code (Bridge)
/*
* Dieser Arduino UNO Q Code wurde von newbiely.de entwickelt
* Dieser Arduino UNO Q Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino-uno-q/arduino-uno-q-controls-pump
*/
from arduino.app_utils import *
import time
def loop():
state = Bridge.call("get_state")
print(f"Pump state: {state}")
# Example: run pump for 5 seconds, then stop
if state == "off":
print("Starting pump...")
Bridge.call("pump_on")
time.sleep(5)
print("Stopping pump...")
Bridge.call("pump_off")
time.sleep(1)
App.run(user_loop=loop)
Schnelle Schritte
- Verbinden: Verdrahten Sie die Pumpe, das Relais und die 12-V-Stromversorgung mit Arduino UNO Q wie im Schaltplan gezeigt.
- Arduino App Lab öffnen: Starten Sie Arduino App Lab und warten Sie, bis das Board erkannt wird.
- Neue App erstellen: Klicken Sie auf Create New App (Neue App erstellen), benennen Sie sie PumpBridge und klicken Sie auf Create (Erstellen).
- MCU-Sketch einfügen: Kopieren Sie den MCU Bridge-Code oben und fügen Sie ihn in sketch/sketch.ino ein.
- Python-Code einfügen: Kopieren Sie den Python Bridge-Code oben und fügen Sie ihn in die Python-Datei der App ein.
- Install the library: Click the Add sketch library button (the open book icon with a + sign) in the left sidebar.
- Search for Arduino_RouterBridge created by Arduino and click the Install button.
Bricks
No bricks added...
Sketch Libraries
No sketch libra...
Files
python
sketch
.gitignore
README.md
app.yaml
sketch.ino
- Hochladen: Klicken Sie auf die Schaltfläche „Run" (Ausführen) in Arduino App Lab.
- Beobachten Sie den Pumpenzyklus: an → 5 Sekunden warten → aus → 1 Sekunde warten → wiederholen.
App Lab Konsolenausgabe
sketch.ino
1#include "Arduino_RouterBridge.h"
Serial Monitor
Python
[2026-04-29 09:00:01] Arduino UNO Q Pump Bridge ready
[2026-04-29 09:00:01] Initial state: OFF
[2026-04-29 09:00:02] Pump: ON
[2026-04-29 09:00:07] Pump: OFF
sketch.ino
1#include "Arduino_RouterBridge.h"
Serial Monitor
Python
[2026-04-29 09:00:02] Pump state: off
[2026-04-29 09:00:02] Starting pump...
[2026-04-29 09:00:07] Stopping pump...
[2026-04-29 09:00:08] Pump state: off
Telegram
Steuern Sie die Pumpe ferngesteuert über Telegram – schalten Sie sie von überall mit einem einfachen Befehl ein oder aus.
MCU-Sketch: Verwenden Sie denselben MCU-Sketch aus dem vorherigen Bridge-Abschnitt.
Python-Code (Telegram)
/*
* Dieser Arduino UNO Q Code wurde von newbiely.de entwickelt
* Dieser Arduino UNO Q Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino-uno-q/arduino-uno-q-controls-pump
*/
from arduino.app_utils import *
import requests
import time
TELEGRAM_BOT_TOKEN = "YOUR_TELEGRAM_BOT_TOKEN"
CHAT_ID = "YOUR_CHAT_ID"
last_update_id = 0
def get_updates():
global last_update_id
url = f"https://api.telegram.org/bot{TELEGRAM_BOT_TOKEN}/getUpdates"
params = {"offset": last_update_id + 1, "timeout": 5}
try:
response = requests.get(url, params=params, timeout=10)
data = response.json()
if data["ok"]:
return data["result"]
except Exception as e:
print(f"Error getting updates: {e}")
return []
def send_message(chat_id, text):
url = f"https://api.telegram.org/bot{TELEGRAM_BOT_TOKEN}/sendMessage"
payload = {"chat_id": chat_id, "text": text}
try:
requests.post(url, data=payload, timeout=10)
except Exception as e:
print(f"Error sending message: {e}")
def loop():
updates = get_updates()
for update in updates:
last_update_id = update["update_id"]
if "message" not in update:
continue
message = update["message"]
chat_id = message["chat"]["id"]
text = message.get("text", "").strip()
print(f"Received: {text}")
if text == "/start":
send_message(chat_id,
"Arduino UNO Q Pump Bot\n"
"/on - Turn the pump ON\n"
"/off - Turn the pump OFF\n"
"/state - Read current pump state")
elif text == "/on":
result = Bridge.call("pump_on")
send_message(chat_id, f"💧 Pump state: {result}")
elif text == "/off":
result = Bridge.call("pump_off")
send_message(chat_id, f"🔴 Pump state: {result}")
elif text == "/state":
result = Bridge.call("get_state")
send_message(chat_id, f"Pump state: {result}")
else:
send_message(chat_id, "Unknown command. Send /start for help.")
time.sleep(1)
App.run(user_loop=loop)
Schnelle Schritte
- Ersetzen Sie YOUR_TELEGRAM_BOT_TOKEN durch Ihr tatsächliches Bot-Token von BotFather.
- Ersetzen Sie YOUR_CHAT_ID durch Ihre Telegram-Chat-ID.
- Fügen Sie diesen Python-Code in die Python-Datei Ihrer App ein (behalten Sie denselben MCU-Sketch bei).
- Klicken Sie auf die Schaltfläche „Run" (Ausführen). Senden Sie /on von Telegram aus, um die Pumpe zu starten, dann /off, um sie zu stoppen.
App Lab Konsolenausgabe
sketch.ino
1#include "Arduino_RouterBridge.h"
Serial Monitor
Python
[2026-04-29 09:10:00] Waiting for Telegram messages...
[2026-04-29 09:10:05] Received: /on
[2026-04-29 09:10:12] Received: /state
[2026-04-29 09:10:20] Received: /off
Telegram
12:45
Welcome to Telegram!
ArduinoBot
10:19
Chatting with Arduino...
BotFather
Yesterday
Your bot has been created.
ArduinoBot
bot
OpenClaw
You can adapt the OpenClaw to this tutorial by refering the instruction on Arduino Uno Q - OpenClaw Tutorial
Projektideen
Sie können viele nützliche Projekte mit der Pumpe und Arduino UNO Q erstellen:
- Fernbedientes Bewässerungssystem: Starten und stoppen Sie die Gartenbewässerung von überall über Telegram – die Linux-Seite protokolliert jede Pumpensitzung mit Startzeit und Dauer in einer CSV-Datei
- Automatische Pflanzenbewässerung: Programmieren Sie den MPU so, dass er die Pumpe jeden Morgen für 5 Minuten über die Linux-Systemuhr ausführt – keine manuelle Intervention erforderlich
- Hochwasserreaktion: Kombinieren Sie mit einem Wassersensor – wenn der Sensor einen steigenden Wasserstand erkennt, schaltet sich die Pumpe automatisch über Bridge ein, um das Wasser abzulassen, und sendet einen Telegram-Alarm
- Automatischer Aquariumnachfüller: Überwachen Sie den Wasserstand mit einem Sensor – wenn er unter das Minimum fällt, aktiviert Python die Pumpe für 30 Sekunden, um Wasser nachzufüllen, und sendet eine Telegram-Benachrichtigung
- Wasserumfüllstation: Bauen Sie einen münzbetriebenen oder zeitgesteuerten Wasserspender – /on startet die Pumpe und ein 30-Sekunden-Python-Timer stoppt sie automatisch, um Überläufe zu verhindern
Fordern Sie sich selbst heraus
Bereit, mit der Pumpe auf Arduino UNO Q weiterzugehen? Versuchen Sie diese Herausforderungen:
- Einfach: Fügen Sie einen /on_10s Telegram-Befehl hinzu, der die Pumpe mit time.sleep(10) auf der Python-Seite genau 10 Sekunden lang einschaltet, bevor Bridge.call("pump_off") aufgerufen wird.
- Mittel: Implementieren Sie einen täglichen Bewässerungsplan: Python liest eine JSON-Datei mit Ein-/Aus-Zeiten und steuert die Pumpe automatisch – senden Sie eine Telegram-Benachrichtigung, wenn jede Pumpensitzung startet und beendet wird.
- Fortgeschritten: Erstellen Sie ein Durchsatzprotokoll: Jede Pumpen-AN-Sitzung wird in einer CSV-Datei mit Startzeitstempel, Stoppzeitstempel und Dauer protokolliert – implementieren Sie einen /log Telegram-Befehl, der eine Zusammenfassung der letzten 5 Sitzungen zurückgibt.
