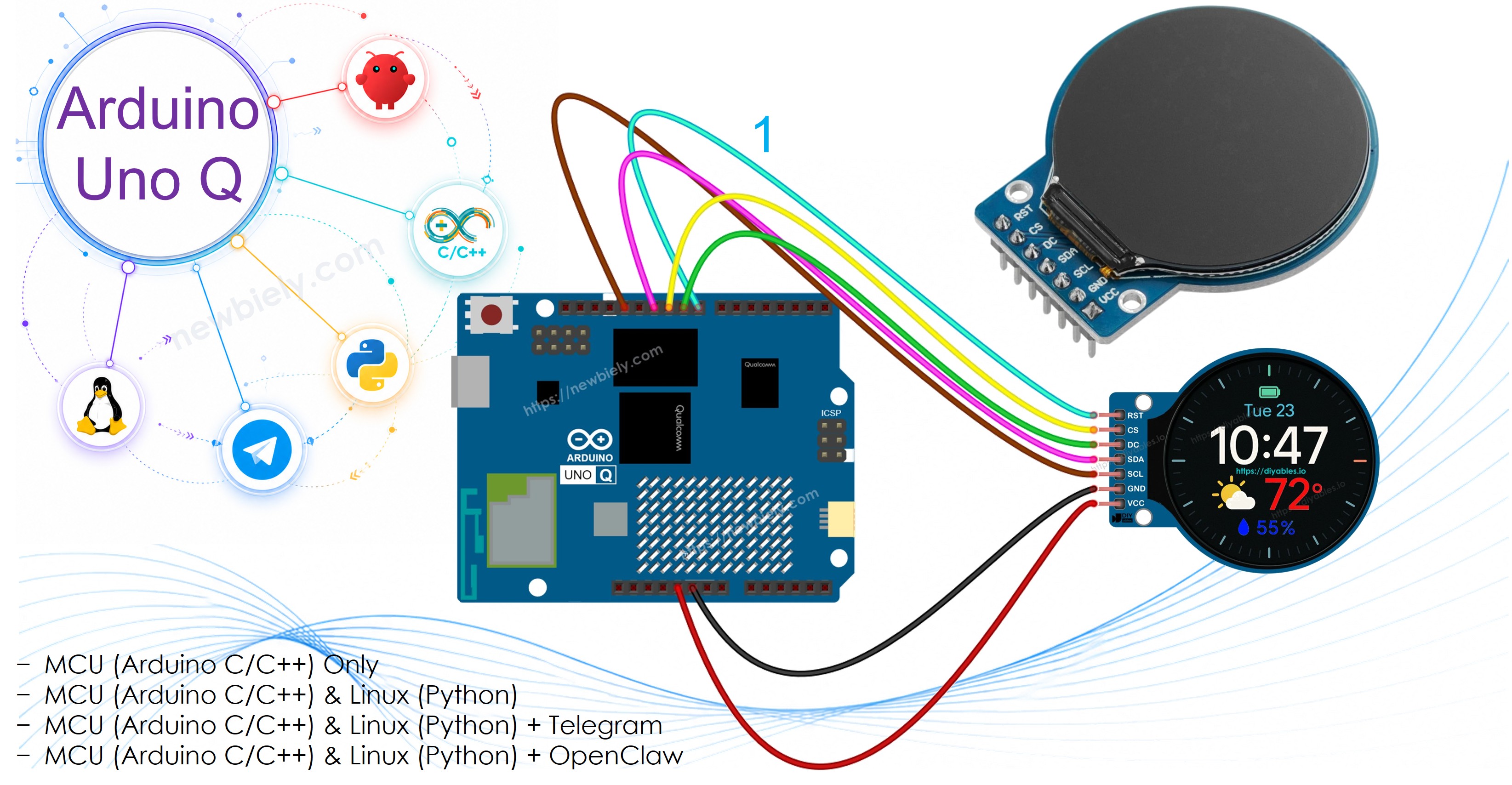

Arduino UNO Q - Rundes Kreis-TFT-LCD-Display
Möchten Sie einen stilvollen Rundbildschirm zu Ihrem Arduino UNO Q-Projekt hinzufügen? Dieses anfängerfreundliche Tutorial zeigt Ihnen Schritt für Schritt, wie Sie ein 1,28-Zoll-Rundbildschirm-TFT-LCD-Display mit Arduino UNO Q verwenden.
In diesem Tutorial lernen Sie:
- Was ein Rundbildschirm-TFT-LCD-Display ist und wie es funktioniert
- Wie Sie das Rundbildschirm-TFT-LCD-Display mit Arduino UNO Q verbinden
- Wie Sie die MCU (C/C++ Arduino-Code) programmieren, um Text und Grafiken auf dem Rundbildschirm anzuzeigen
- Wie Sie sowohl die Linux-Seite (Python) als auch die MCU-Seite (C/C++) programmieren, um das Rundbildschirm-Display über Bridge ferngesteuert zu steuern
- Wie Sie Telegram-Nachrichten an Arduino UNO Q senden, um zu aktualisieren, was auf dem Rundbildschirm-TFT-Display angezeigt wird
- Wie Sie OpenClaw auf Arduino UNO Q verwenden, um das Rundbildschirm-TFT-Display zu steuern
Erforderliche Hardware
Oder Sie können die folgenden Kits kaufen:
| 1 | × | DIYables Sensor-Kit (18 Sensoren/Displays) |
Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.
Über das Rundbildschirm-TFT-LCD-Display
Das 1,28-Zoll-Rundbildschirm-TFT-LCD-Display ist ein kompakter, auffälliger Bildschirm basierend auf dem GC9A01-Treiber.
Wichtige Spezifikationen und Funktionen:
- Bildschirmform: Rund — 240x240 Pixel, runder Anzeigebereich
- Größe: 1,28 Zoll diagonal
- Treiber IC: GC9A01 — verwenden Sie die DIYables_TFT_Round Bibliothek
- Schnittstelle: SPI (4-Draht) — nur 5 Signaldrähte erforderlich
- Farbe: Vollfarben-RGB (65K Farben)
- Stromversorgung: 3,3V oder 5V kompatibel
- Best für: Tragbare Geräte, Messgeräte, Armaturenbretter, Analog-Uhrenanzeigen und kompakte UI-Panels
Das Rundbildschirm-Display verwendet die SPI-Schnittstelle und verbindet sich mit den Hardware-SPI-Pins der MCU auf dem Arduino UNO Q.
Stiftbeschreibungen:
- VCC: Stromversorgung — mit 3,3V verbinden
- GND: Masse
- SCL: SPI-Takt — mit D13 verbinden
- SDA: SPI MOSI (Daten) — mit D11 verbinden
- DC: Daten/Befehl auswählen — mit D9 verbinden
- CS: Chip-Auswahl — mit D10 verbinden
- RST: Zurücksetzen — mit D8 verbinden

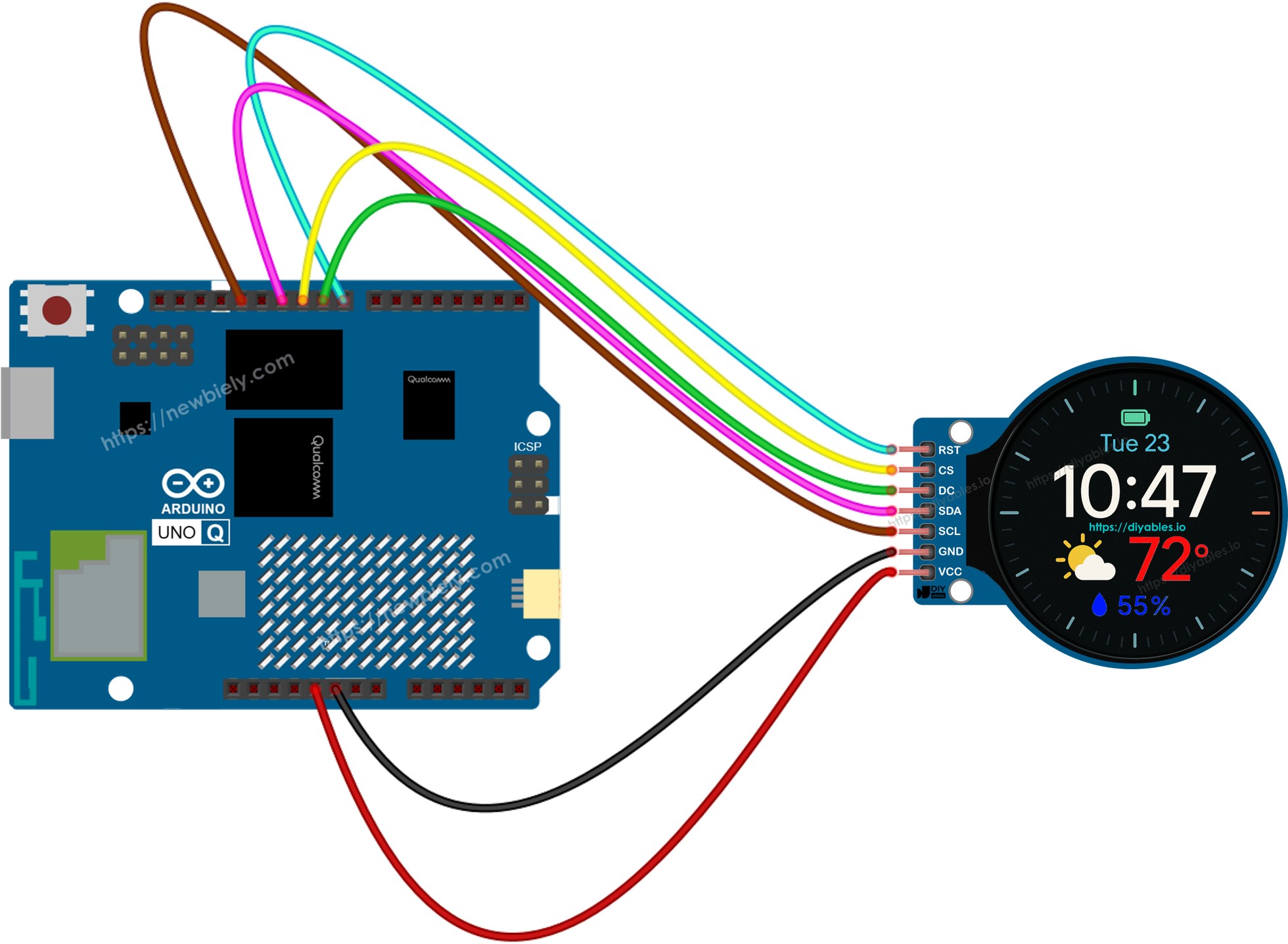

Schaltplan
Verbinden Sie das 1,28-Zoll-Rundbildschirm-TFT-LCD mit den MCU-Pins des Arduino UNO Q wie gezeigt:
Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.
| Rundbildschirm-Pin | Arduino UNO Q MCU-Pin | Beschreibung |
|---|---|---|
| VCC | 3,3V | Stromversorgung |
| GND | GND | Masse |
| SCL | D13 | SPI-Takt |
| SDA | D11 | SPI MOSI |
| DC | D9 | Daten/Befehl |
| CS | D10 | Chip-Auswahl |
| RST | D8 | Zurücksetzen |
Hinweis: Verwenden Sie 3,3V für VCC — das GC9A01-Display läuft mit 3,3V-Logik. Die SPI-Pins der MCU geben auf dem Arduino UNO Q 3,3V aus.
Arduino UNO Q Code
Das Arduino UNO Q hat zwei Prozessoren, die zusammen arbeiten:
- Der STM32 MCU treibt das Rundbildschirm-TFT-Display über SPI an — er rendert alle Text- und Grafikausgaben
- Der Qualcomm MPU läuft Debian Linux und verwaltet Wi-Fi, Python und Cloud-Konnektivität
- In diesem Abschnitt wird nur die MCU programmiert — die Linux-Seite bleibt im Leerlauf. Ein späterer Abschnitt zeigt, wie beide Prozessoren via Bridge zusammenarbeiten.
Die Skizze unten zeigt Willkommenstext auf dem Rundbildschirm-TFT-Display an.
/*
* Dieser Arduino UNO Q Code wurde von newbiely.de entwickelt
* Dieser Arduino UNO Q Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino-uno-q/arduino-uno-q-round-circular-tft-lcd-display
*/
#include <DIYables_TFT_Round.h>
#define WHITE DIYables_TFT::colorRGB(255, 255, 255)
#define BLACK DIYables_TFT::colorRGB(0, 0, 0)
#define BLUE DIYables_TFT::colorRGB(0, 0, 255)
#define RED DIYables_TFT::colorRGB(255, 0, 0)
#define PIN_RST 8 // MCU pin connected to RST on round TFT display
#define PIN_DC 9 // MCU pin connected to DC on round TFT display
#define PIN_CS 10 // MCU pin connected to CS on round TFT display
DIYables_TFT_GC9A01_Round TFT_display(PIN_RST, PIN_DC, PIN_CS);
void setup() {
TFT_display.begin();
TFT_display.setRotation(0);
TFT_display.fillScreen(BLACK);
TFT_display.setTextColor(WHITE);
TFT_display.setTextSize(2);
TFT_display.setCursor(50, 80);
TFT_display.println("Arduino UNO Q");
TFT_display.setTextColor(BLUE);
TFT_display.setTextSize(2);
TFT_display.setCursor(40, 115);
TFT_display.println("Round TFT LCD");
TFT_display.setTextColor(RED);
TFT_display.setTextSize(1);
TFT_display.setCursor(70, 150);
TFT_display.println("DIYables.io");
}
void loop() {
}
Schnelle Schritte
Erstes Mal mit Arduino UNO Q? Folgen Sie dem Erste Schritte mit Arduino UNO Q Tutorial, um Ihre Entwicklungsumgebung vorzubereiten, bevor Sie fortfahren.
- Verbindung: Verbinden Sie das Rundbildschirm-TFT-LCD mit dem Arduino UNO Q wie im Schaltplan gezeigt, und schließen Sie dann das USB-C-Kabel an.
- Arduino App Lab öffnen: Starten Sie Arduino App Lab und warten Sie, bis es Ihr Arduino UNO Q erkennt — dies kann beim ersten Start mehrere Minuten dauern.
- Neue App erstellen: Klicken Sie auf die Schaltfläche Create New App.
- Geben Sie der App einen Namen, zum Beispiel: DIYables_RoundTftLcd
- Klicken Sie auf Create, um zu bestätigen.
- Sie sehen einen Satz von Ordnern und Dateien, die in Ihrer neuen App generiert werden.
- Suchen Sie die Datei sketch/sketch.ino — hier fügen Sie die MCU-Skizze ein.
Skizze einfügen: Kopieren Sie den MCU-Code oben und fügen Sie ihn in diese Skizzendatei ein. Lassen Sie andere Dateien auf Standard.
- Install the library: Click the Add sketch library button (the open book icon with a + sign) in the left sidebar.
- Search for Arduino_RouterBridge created by Arduino and click the Install button.
Bricks
No bricks added...
Sketch Libraries
No sketch libra...
Files
python
sketch
.gitignore
README.md
app.yaml
sketch.ino
- Search for DIYables TFT Round created by DIYables.io and click the Install button.
Bricks
No bricks added...
Sketch Libraries
No sketch libra...
Files
python
sketch
.gitignore
README.md
app.yaml
sketch.ino
- Hochladen: Klicken Sie auf die Run-Schaltfläche in Arduino App Lab, um zu kompilieren und zum STM32 hochzuladen.
Ihr Rundbildschirm-TFT-Display wird leuchten und "Arduino UNO Q", "Round TFT LCD" und "DIYables.io" in verschiedenen Farben anzeigen!
- Pro-Tipp: Der Rundbildschirm ist 240x240 Pixel groß. Halten Sie setCursor()-Positionen innerhalb des sichtbaren Rundbereichs — Text in der Nähe der Ecken kann durch den Rundrahmen abgeschnitten werden.
Bridge: Linux + MCU
Dieser Abschnitt zeigt, wie Sie beide Prozessoren des Arduino UNO Q programmieren, damit die Linux-Seite das Rundbildschirm-TFT-Display ferngesteuert steuern kann:
- Das Rundbildschirm-TFT-Display ist über SPI mit der MCU (STM32) verbunden — die MCU rendert alle Ausgaben
- Die MPU kann das Rundbildschirm-TFT nicht direkt ansteuern — sie muss die MCU anfordern, Inhalte via Bridge.call() anzuzeigen
- Die MPU hat Wi-Fi — läuft auf vollständigem Debian Linux und kann sich mit dem Internet verbinden und Anzeigeaktualisierungen ferngesteuert auslösen
- Arduino_RouterBridge aktiviert RPC-Kommunikation zwischen den beiden Prozessoren
- ⚠️ /dev/ttyHS1 (Linux) und Serial1 (MCU) sind RESERVIERT durch den Router — öffnen Sie sie nie in Benutzercode
Kurz: MCU steuert das Rundbildschirm-TFT-Display → MPU sendet Display-Befehle → MPU kann den Bildschirm von überall im Internet aktualisieren.
MCU Code (Bridge)
/*
* Dieser Arduino UNO Q Code wurde von newbiely.de entwickelt
* Dieser Arduino UNO Q Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino-uno-q/arduino-uno-q-round-circular-tft-lcd-display
*/
#include "Arduino_RouterBridge.h"
#include <DIYables_TFT_Round.h>
#define WHITE DIYables_TFT::colorRGB(255, 255, 255)
#define BLACK DIYables_TFT::colorRGB(0, 0, 0)
#define BLUE DIYables_TFT::colorRGB(0, 0, 255)
#define PIN_RST 8
#define PIN_DC 9
#define PIN_CS 10
DIYables_TFT_GC9A01_Round TFT_display(PIN_RST, PIN_DC, PIN_CS);
String current_text = "";
void display_text(String text) {
current_text = text;
TFT_display.fillScreen(BLACK);
TFT_display.setTextColor(BLUE);
TFT_display.setTextSize(2);
TFT_display.setCursor(40, 100);
TFT_display.println(text);
Monitor.println("Round TFT: " + text);
}
void clear_tft() {
current_text = "";
TFT_display.fillScreen(BLACK);
Monitor.println("Round TFT cleared");
}
String get_status() {
if (current_text == "")
return "Round TFT is clear";
return "Round TFT shows: " + current_text;
}
void setup() {
Bridge.begin();
Monitor.begin(9600);
TFT_display.begin();
TFT_display.setRotation(0);
TFT_display.fillScreen(BLACK);
Bridge.provide_safe("display_text", display_text);
Bridge.provide_safe("clear_tft", clear_tft);
Bridge.provide("get_status", get_status);
}
void loop() {
}
Python Code (Bridge)
/*
* Dieser Arduino UNO Q Code wurde von newbiely.de entwickelt
* Dieser Arduino UNO Q Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino-uno-q/arduino-uno-q-round-circular-tft-lcd-display
*/
from arduino.app_utils import *
import time
def loop():
result = Bridge.call("display_text", "Hello UNO Q")
print(result)
time.sleep(3)
result = Bridge.call("display_text", "Round TFT")
print(result)
time.sleep(3)
result = Bridge.call("clear_tft")
print(result)
time.sleep(2)
result = Bridge.call("display_text", "DIYables.io")
print(result)
time.sleep(3)
result = Bridge.call("get_status")
print(result)
time.sleep(2)
App.run(user_loop=loop)
Schnelle Schritte
- Verbindung: Verbinden Sie das Rundbildschirm-TFT-LCD mit dem Arduino UNO Q und schließen Sie das USB-C-Kabel an.
- Arduino App Lab öffnen: Starten Sie Arduino App Lab und warten Sie, bis die Platine erkannt wird.
- Neue App erstellen: Klicken Sie auf Create New App, geben Sie DIYables_RoundTftLcdBridge an, und klicken Sie auf Create.
- MCU-Skizze einfügen: Kopieren Sie den MCU Bridge-Code oben und fügen Sie ihn in sketch/sketch.ino ein.
- Python-Code einfügen: Kopieren Sie den Python Bridge-Code oben und fügen Sie ihn in die Python-Datei der App ein.
- Hochladen: Klicken Sie auf die Run-Schaltfläche in Arduino App Lab.
App Lab Konsolenausgabe
sketch.ino
1#include "Arduino_RouterBridge.h"
Serial Monitor
Python
[2026-04-29 09:00:01] Round TFT: Hello UNO Q
[2026-04-29 09:00:04] Round TFT: Round TFT
[2026-04-29 09:00:07] Round TFT cleared
[2026-04-29 09:00:09] Round TFT: DIYables.io
sketch.ino
1#include "Arduino_RouterBridge.h"
Serial Monitor
Python
[2026-04-29 09:00:01] OK
[2026-04-29 09:00:04] OK
[2026-04-29 09:00:07] OK
[2026-04-29 09:00:09] OK
[2026-04-29 09:00:11] Round TFT shows: DIYables.io
Telegram
Steuern Sie das Rundbildschirm-TFT-Display von überall mit Telegram. Senden Sie eine Nachricht von Ihrem Telefon, und das Rundbildschirm-Display wird in Echtzeit aktualisiert.
MCU-Skizze: Behalten Sie die gleiche MCU-Skizze aus dem vorherigen Bridge-Abschnitt bei.
Python Code (Telegram)
/*
* Dieser Arduino UNO Q Code wurde von newbiely.de entwickelt
* Dieser Arduino UNO Q Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino-uno-q/arduino-uno-q-round-circular-tft-lcd-display
*/
from arduino.app_utils import *
import requests
import time
TELEGRAM_TOKEN = "YOUR_TELEGRAM_BOT_TOKEN"
CHAT_ID = "YOUR_CHAT_ID"
last_update_id = 0
def get_updates():
global last_update_id
url = f"https://api.telegram.org/bot{TELEGRAM_TOKEN}/getUpdates"
params = {"offset": last_update_id + 1, "timeout": 5}
try:
response = requests.get(url, params=params, timeout=10)
data = response.json()
if data["ok"]:
return data["result"]
except Exception:
pass
return []
def send_message(text):
url = f"https://api.telegram.org/bot{TELEGRAM_TOKEN}/sendMessage"
requests.post(url, data={"chat_id": CHAT_ID, "text": text})
def loop():
global last_update_id
updates = get_updates()
for update in updates:
last_update_id = update["update_id"]
message = update.get("message", {})
text = message.get("text", "")
if text.startswith("/display "):
display_text = text[9:].strip()
result = Bridge.call("display_text", display_text)
send_message(result)
elif text == "/clear":
result = Bridge.call("clear_tft")
send_message(result)
elif text == "/status":
result = Bridge.call("get_status")
send_message(result)
elif text == "/start":
send_message("Commands:\n/display <text> - Show text on round TFT\n/clear - Clear the display\n/status - Get current display status")
App.run(user_loop=loop)
Schnelle Schritte
- Ersetzen Sie YOUR_TELEGRAM_BOT_TOKEN durch Ihr echtes Bot-Token von BotFather.
- Ersetzen Sie YOUR_CHAT_ID durch Ihre Telegram-Chat-ID.
- Fügen Sie diesen Python-Code in die Python-Datei Ihrer App ein (behalten Sie die gleiche MCU-Skizze).
- Klicken Sie auf die Run-Schaltfläche. Öffnen Sie Telegram und senden Sie Befehle an Ihren Bot.
App Lab Konsolenausgabe
sketch.ino
1#include "Arduino_RouterBridge.h"
Serial Monitor
Python
[2026-04-29 09:15:00] Waiting for Telegram messages...
[2026-04-29 09:15:10] Received: /display Hello World
[2026-04-29 09:15:22] Received: /status
[2026-04-29 09:15:38] Received: /clear
Telegram
12:45
Welcome to Telegram!
ArduinoBot
10:19
Chatting with Arduino...
BotFather
Yesterday
Your bot has been created.
ArduinoBot
bot
OpenClaw
You can adapt the OpenClaw to this tutorial by refering the instruction on Arduino Uno Q - OpenClaw Tutorial
Projektideen
Mit einem Rundbildschirm-TFT-Display und Arduino UNO Q können Sie viele kreative und nützliche Projekte aufbauen:
- Analog-Uhrengesicht: Zeigen Sie eine Echtzeit-Analog-Uhr mit NTP-Zeit auf dem Rundbildschirm an, die über Wi-Fi abgerufen wird
- Tragbarer Sensor-Monitor: Zeigen Sie Echtzeit-Herzfrequenz, Temperatur oder Schrittanzahl auf dem kompakten Rundbildschirm an
- Smart-Tachometer: Bauen Sie ein Rundbedienfeldanzeigen-Display, das aktuelle Geschwindigkeit oder RPM von einem Sensor anzeigt
- Remote-Benachrichtigungsabzeichen: Zeigen Sie eingehende Telegram-Benachrichtigungen oder benutzerdefinierte Icons auf dem Rundbildschirm an, der auf einem Schreibtisch oder einer Wand montiert ist
- Wetter-Miniabzeige: Zeigen Sie aktuelle Temperatur und Wettericon an, die von einer Online-API auf dem Rundbildschirm-TFT abgerufen werden
Fordern Sie sich selbst heraus
Bereit, mit dem Rundbildschirm-TFT-Display auf Arduino UNO Q weiter zu gehen? Versuchen Sie diese Herausforderungen:
- Einfach: Ändern Sie die MCU-Skizze, um einen gefüllten Kreis und ein gefülltes Rechteck auf dem Rundbildschirm mit den DIYables_TFT_Round Zeichenfunktionen zu zeichnen.
- Mittel: Verwenden Sie Bridge, um zwei Werte von Python zu senden — eine Bezeichnung und eine Zahl — und lassen Sie die MCU sie als eine große zentrierte Zahl mit einer Bezeichnung darunter auf dem Rundbildschirm anzeigen.
- Fortgeschritten: Bauen Sie eine Telegram-gesteuerte Analog-Uhren: Die Python-Seite ruft NTP-Zeit ab und sendet Stunden-/Minutenwerte via Bridge an die MCU, die Uhrzeiger auf dem Rundbildschirm-TFT zeichnet.
