Arduino UNO Q - LED-Matrix

Möchten Sie scrollende Text- oder animierte Meldungen auf einem großen LED-Matrix-Panel mit Ihrem Arduino UNO Q anzeigen? Dieses Tutorial zeigt Ihnen Schritt für Schritt, wie es geht.

In diesem Tutorial lernen Sie:

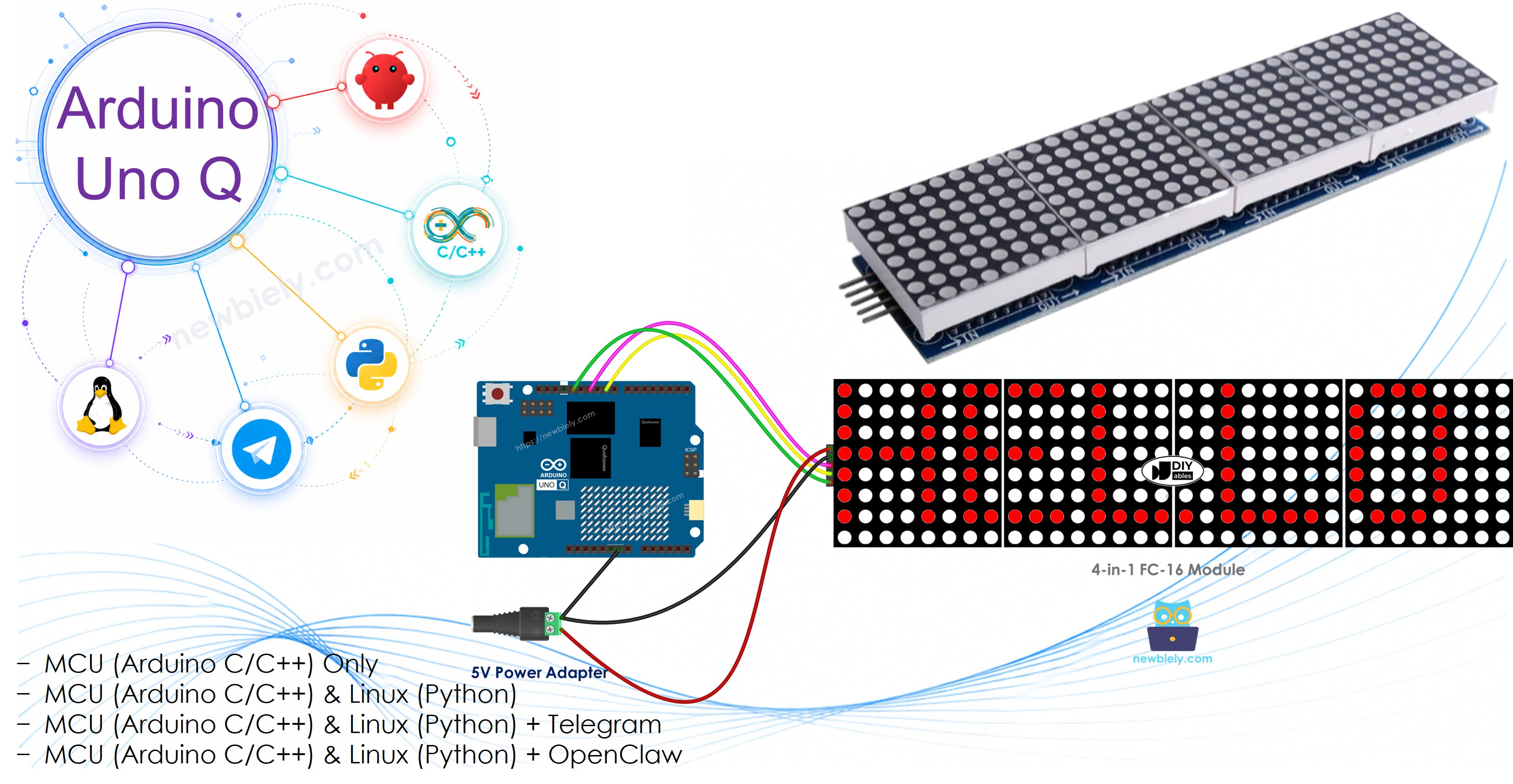

Arduino UNO Q LED Matrix

Für die integrierte 12×8 LED-Matrix, die in den Arduino UNO Q selbst eingebaut ist, siehe das Arduino UNO Q - Integrierte LED-Matrix-Tutorial.

Erforderliche Hardware

1×Arduino UNO Q
1×USB-Kabel für Arduino Uno Q
1×FC-16 LED-Matrix 32x8
1×FC-16 LED-Matrix 8x8
1×Jumper-Drähte
1×5V-Stromadapter
1×DC-Stromstecker
1×(Empfohlen) Schraubklemmenblock-Shield für Arduino Uno
1×(Empfohlen) Sensors/Servo Expansion Shield for Arduino Uno
1×(Empfohlen) Breadboard-Shield für Arduino Uno
1×(Empfohlen) Gehäuse für Arduino Uno
1×(Empfohlen) Prototyping-Grundplatte & Breadboard-Kit für Arduino Uno

Oder Sie können die folgenden Kits kaufen:

1×DIYables Sensor-Kit (18 Sensoren/Displays)
Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über die LED-Matrix

LED Matrix display

Die häufigste mit Arduino verwendete LED-Matrix ist die auf MAX7219 basierende LED-Matrix. Wichtige Fakten:

  • Jeder Block enthält ein 8×8-Raster mit 64 LEDs, das von einem MAX7219-Chip gesteuert wird
  • Es gibt zwei Haupttypen von Blöcken: das generische Modul und das FC-16-Modul
  • Module gibt es in Single-Block- (8×8) oder Multi-Block- (16×8, 32×8, 64×8)-Konfigurationen
  • Blöcke sind in einer Daisy Chain verbunden — Daten gehen von einem Block zum nächsten
  • Die Steuerung erfolgt über SPI: CLK, MOSI (DIN) und einen CS-Pin
  • Die Bibliotheken MD_Parola und MD_MAX72xx kümmern sich um die schwere Arbeit

Dieses Tutorial verwendet eine 4-Block 32×8 FC-16 LED-Matrix (4 × 8×8 = 32 Spalten, 8 Reihen). Der Code kann für jede Größe angepasst werden.

Pinbelegung

LED Matrix Pinout

Jeder Block hat zwei Sätze von Stiften — eine Eingangsgruppe (verbindet mit Arduino UNO Q oder vorherigem Block) und eine Ausgangsgruppe (verbindet mit nächstem Block):

  • VCC → 5V-Stromversorgung (extern — verwenden Sie nicht den 5V-Pin auf Arduino UNO Q für große Displays)
  • GNDGND
  • DIN → SPI MOSI (D11 auf Arduino UNO Q MCU)
  • CLK → SPI SCK (D13 auf Arduino UNO Q MCU)
  • CS → beliebiger digitaler Pin (D10 in diesem Tutorial)

Schaltplan

※ Notiz:

Die LED-Matrix kann bei maximaler Helligkeit bis zu 1 A ziehen. Verwenden Sie immer eine externe 5V-Stromversorgung anstelle des 5V-Pins auf Arduino UNO Q. Arduino UNO Q und die LED-Matrix können den gleichen 5V-Adapter und die gleiche GND teilen.

Der Arduino UNO Q MCU verbindet sich mit der LED-Matrix über SPI-Pins: D13 (SCK) und D11 (MOSI). Sie können jeden digitalen Pin für CS verwenden (D10 in diesem Tutorial).

Wenn die LED-Matrix aus nur einem Block besteht:

  • Verbinden Sie die Eingangs-Pin-Gruppe mit dem Arduino UNO Q MCU.
  • Lassen Sie die Ausgangs-Pin-Gruppe unverbunden.

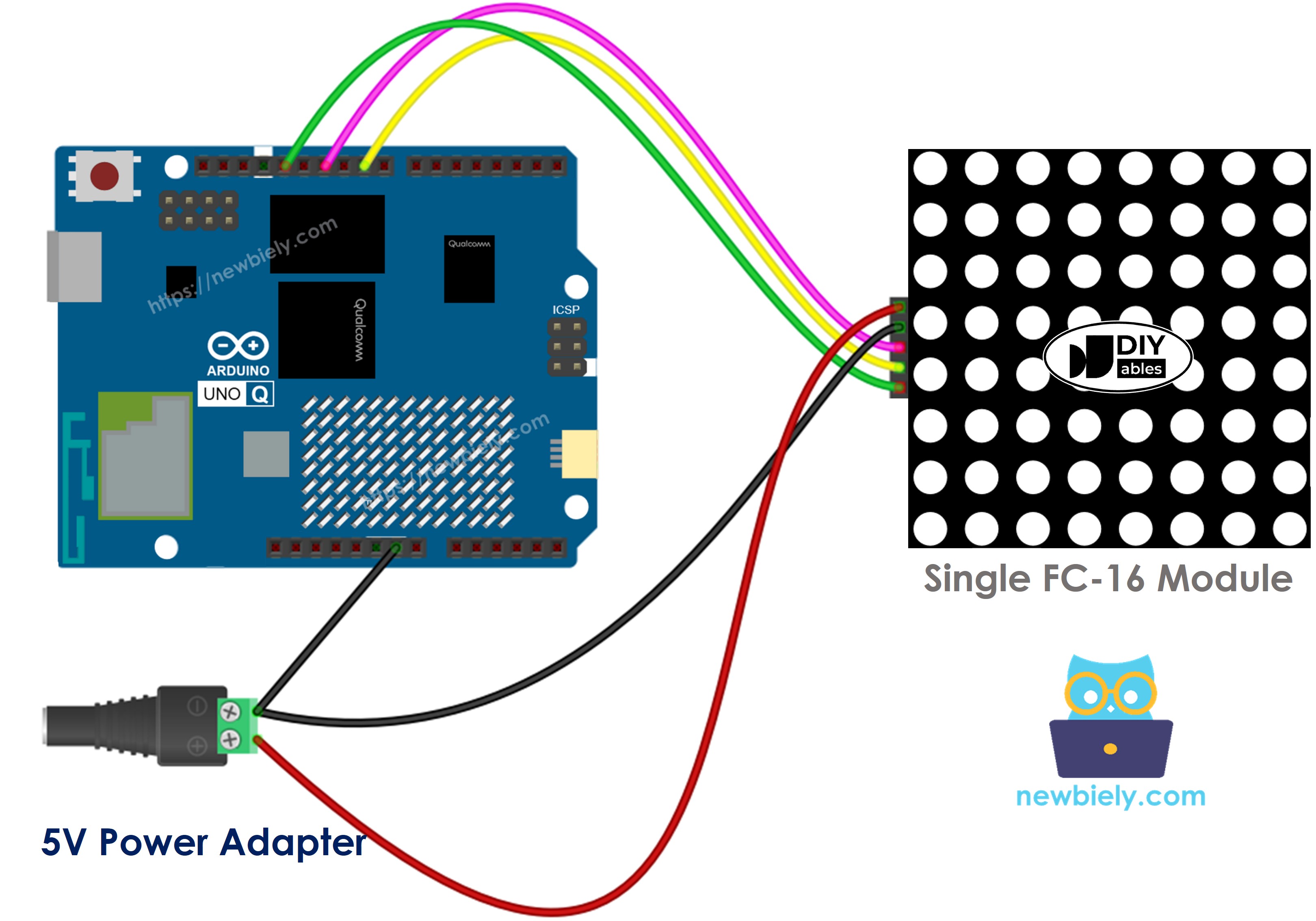

Arduino UNO Q 8x8 LED matrix FC-16 wiring diagram

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

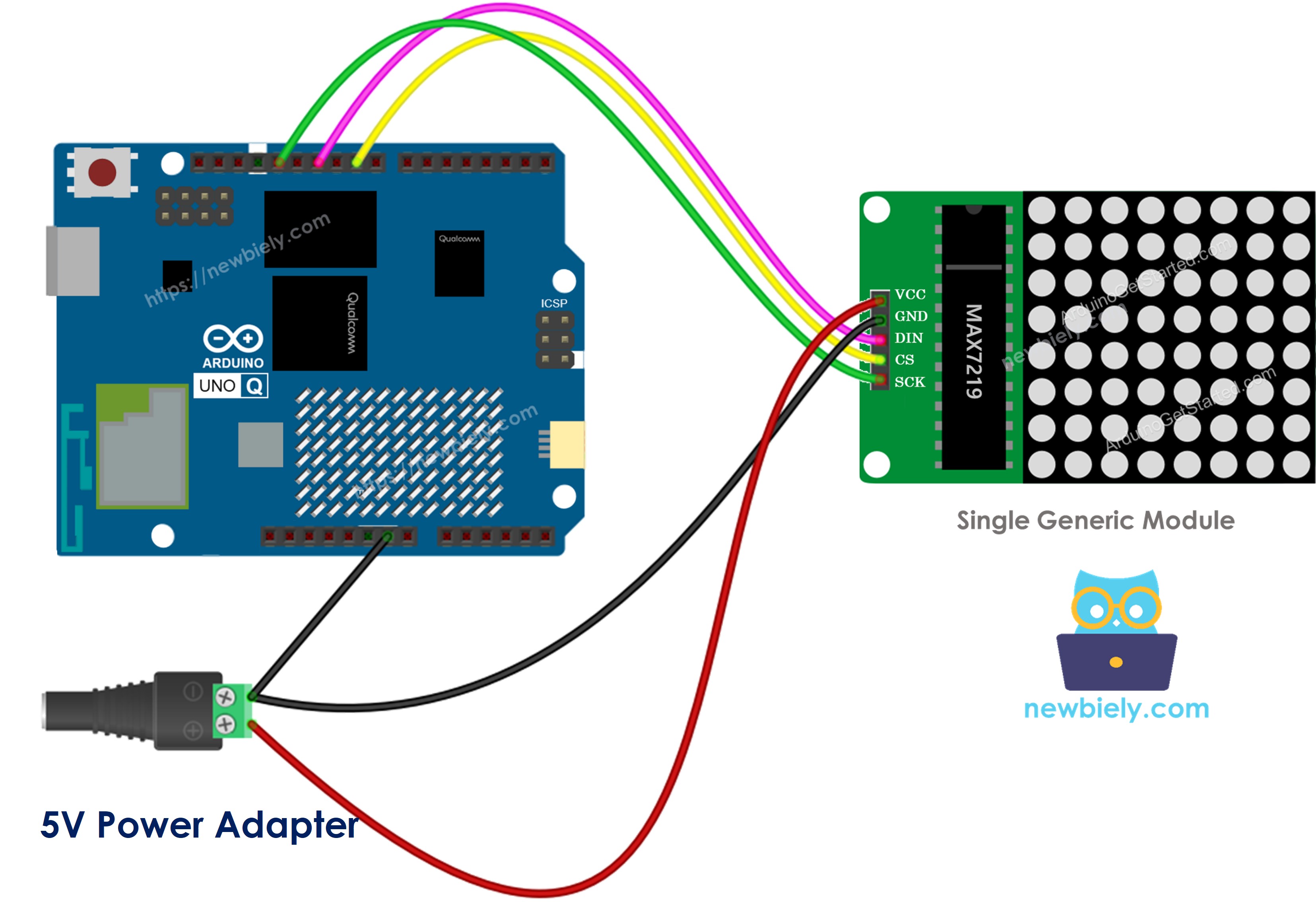

Arduino UNO Q 8x8 LED matrix generic wiring diagram

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Wenn die LED-Matrix bereits in mehrere Blöcke zusammengebaut ist:

  • Verbinden Sie die Eingangs-Pin-Gruppe mit dem Arduino UNO Q MCU.
  • Lassen Sie die Ausgangs-Pin-Gruppe unverbunden.

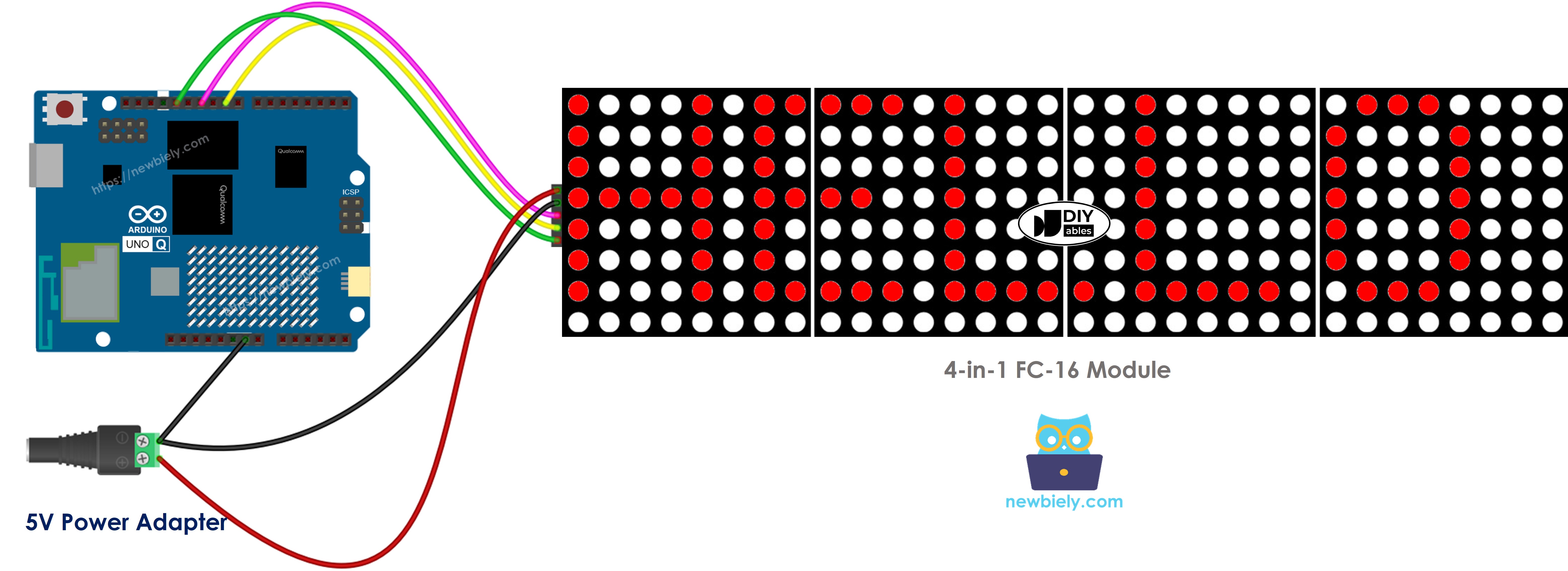

Arduino UNO Q LED matrix wiring diagram

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Wenn Sie die LED-Matrix aus mehreren einzelnen Blöcken zusammenbauen:

  • Verbinden Sie die Eingangs-Pin-Gruppe des ersten Blocks mit dem Arduino UNO Q MCU.
  • Verbinden Sie die Ausgangs-Pin-Gruppe jedes Blocks mit der Eingangs-Pin-Gruppe des nächsten Blocks.
  • Lassen Sie die Ausgangs-Pin-Gruppe des letzten Blocks unverbunden.

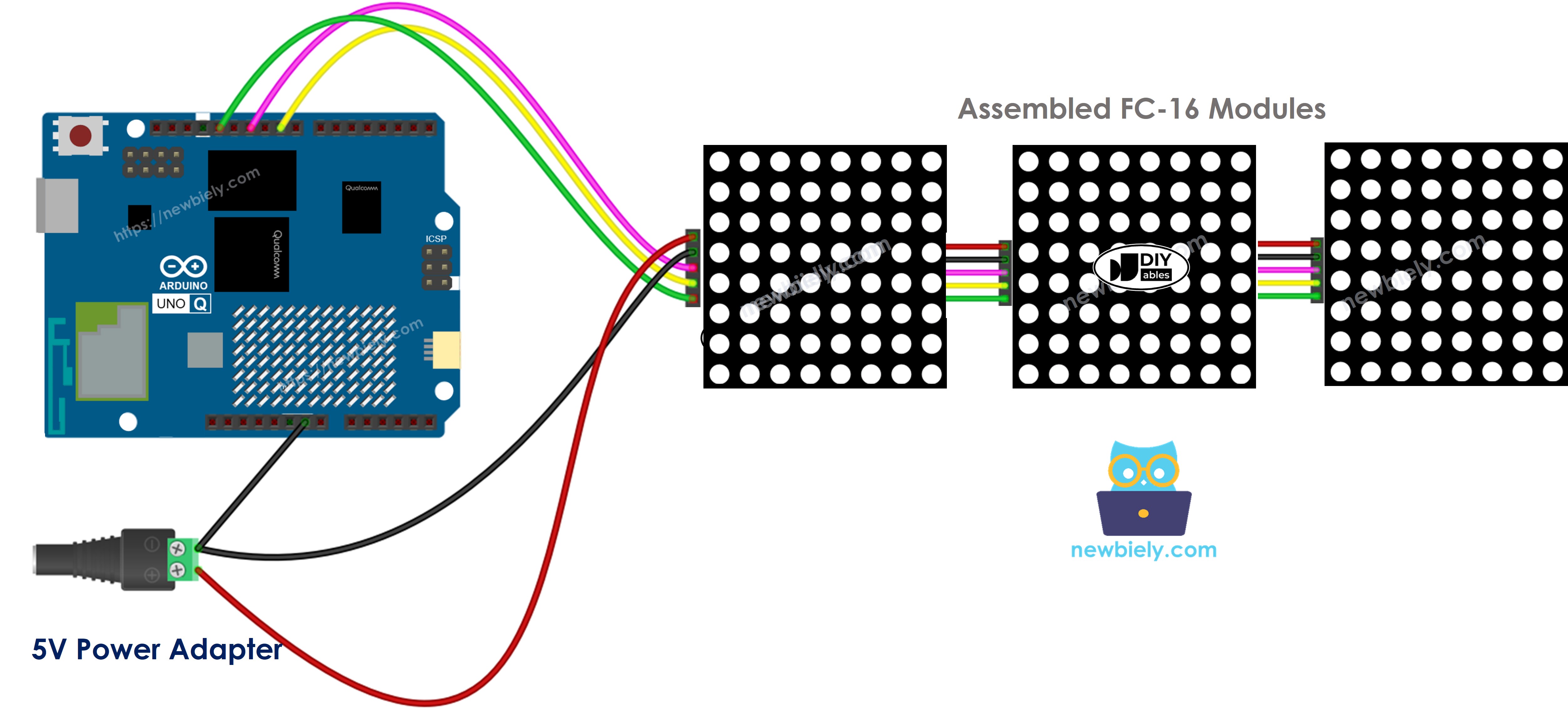

Arduino UNO Q 32x8 LED matrix FC-16 wiring diagram

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

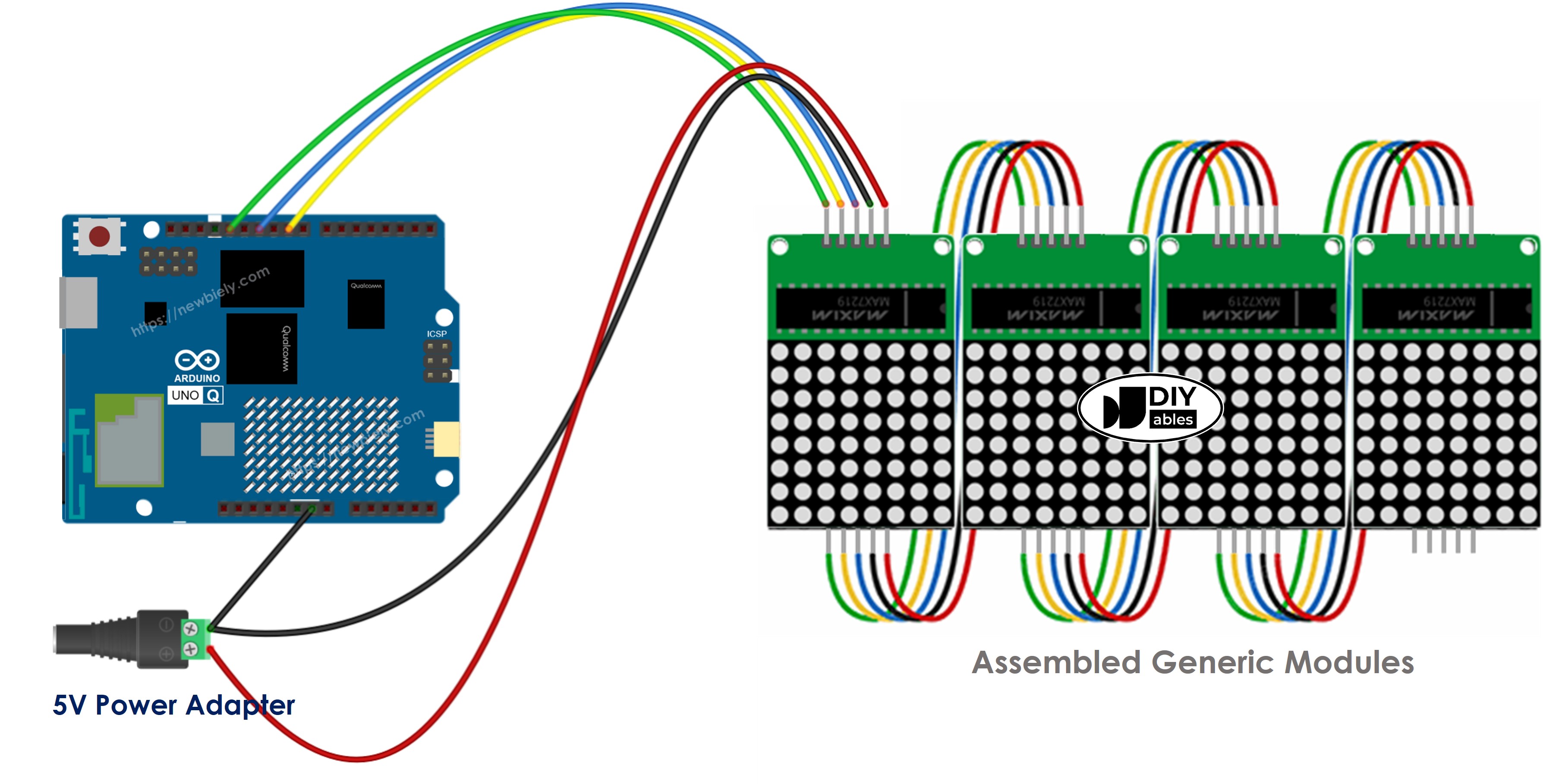

Arduino UNO Q 32x8 LED matrix generic wiring diagram

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

LED-Matrix Arduino UNO Q MCU
VCC Externe 5V-Stromversorgung
GND GND (geteilt mit Arduino UNO Q GND)
DIN D11 (MOSI)
CLK D13 (SCK)
CS D10

Arduino UNO Q Code

Der Arduino UNO Q hat zwei Prozessoren, die zusammenarbeiten:

  • Der STM32 MCU treibt die LED-Matrix direkt über SPI mit der Bibliothek MD_Parola
  • Der Qualcomm MPU führt Debian Linux aus und verwaltet Wi-Fi, Python und Cloud-Konnektivität
  • In diesem Abschnitt wird nur der MCU programmiert — die Linux-Seite bleibt untätig. Ein späterer Abschnitt zeigt, wie beide Prozessoren über Bridge zusammenarbeiten.

Die untenstehende Skizze demonstriert statischen Text (links/Mitte/rechts/invertiert), eine Zahlenanzeige und eine scrollende Meldung:

/* * Dieser Arduino UNO Q Code wurde von newbiely.de entwickelt * Dieser Arduino UNO Q Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino-uno-q/arduino-uno-q-led-matrix */ #include <MD_Parola.h> #include <MD_MAX72xx.h> #define HARDWARE_TYPE MD_MAX72XX::FC16_HW #define MAX_DEVICES 4 // 4 blocks (32x8 LED matrix) #define CS_PIN 10 // Arduino UNO Q MCU pin connected to CS MD_Parola ledMatrix = MD_Parola(HARDWARE_TYPE, CS_PIN, MAX_DEVICES); void setup() { Serial.begin(115200); delay(1500); ledMatrix.begin(); ledMatrix.setIntensity(8); // brightness: 0 (dim) to 15 (bright) ledMatrix.displayClear(); Serial.println("Arduino UNO Q LED Matrix ready"); } void loop() { // Static text — left aligned ledMatrix.setTextAlignment(PA_LEFT); ledMatrix.print("Left"); delay(2000); // Static text — center aligned ledMatrix.setTextAlignment(PA_CENTER); ledMatrix.print("Center"); delay(2000); // Static text — right aligned ledMatrix.setTextAlignment(PA_RIGHT); ledMatrix.print("Right"); delay(2000); // Inverted display ledMatrix.setTextAlignment(PA_CENTER); ledMatrix.setInvert(true); ledMatrix.print("Invert"); delay(2000); ledMatrix.setInvert(false); // Display a number ledMatrix.print(1234); delay(2000); // Scrolling text ledMatrix.displayClear(); ledMatrix.displayScroll("Hello, DIYables!", PA_CENTER, PA_SCROLL_LEFT, 80); while (!ledMatrix.displayAnimate()) {} // wait until scroll finishes delay(1000); }

Schnelle Schritte

Erste Schritte mit Arduino UNO Q? Folgen Sie dem Erste Schritte mit Arduino UNO Q-Tutorial, um Ihre Entwicklungsumgebung einzurichten, bevor Sie fortfahren.

  • Verbinden: Verdrahten Sie die LED-Matrix mit Arduino UNO Q MCU wie im obigen Schaltplan gezeigt. Speisen Sie die Matrix von einem externen 5V-Adapter und verbinden Sie GND mit Arduino UNO Q GND.
  • Arduino App Lab öffnen: Starten Sie Arduino App Lab und warten Sie, bis es Ihren Arduino UNO Q erkennt.
  • Eine neue App erstellen: Klicken Sie auf die Schaltfläche Neue App erstellen.
Create New App in Arduino App Lab on Arduino UNO Q
  • Geben Sie der App einen Namen, z. B.: LedMatrix
  • Klicken Sie auf Erstellen, um zu bestätigen.
Arduino App Lab App folders and files on Arduino UNO Q
  • Finden Sie die Datei sketch/sketch.ino — hier fügen Sie die MCU-Skizze ein.
  • Die Skizze einfügen: Kopieren Sie den MCU-Code oben und fügen Sie ihn in diese Skizzendatei ein. Behalten Sie andere Dateien wie Standard bei.
    • Install the library: Click the Add sketch library button (the open book icon with a + sign) in the left sidebar.
    Add sketch library in Arduino App Lab on Arduino UNO Q
    • Search for Arduino_RouterBridge created by Arduino and click the Install button.
    My Apps / DIYables Apps
    Run
    Bricks
    No bricks added...
    Sketch Libraries
    No sketch libra...
    Files
    python
    sketch
    .gitignore
    README.md
    app.yaml
    sketch.ino
    Add sketch library
    Arduino_RouterBridge Arduino

    This library provides a simple RPC bridge for Arduino UNO Q boards, allowing communication between the board and other devices using MsgPack serialization.

    0.4.1
    Install
    More Info
    • Search for MD_Parola created by majicDesigns and click the Install button.
    My Apps / DIYables Apps
    Run
    Bricks
    No bricks added...
    Sketch Libraries
    No sketch libra...
    Files
    python
    sketch
    .gitignore
    README.md
    app.yaml
    sketch.ino
    Add sketch library
    MD_Parola majicDesigns

    Implemented using the MD_MAX72xx library for hardware control. Provides functions to simplify the implementation of text special effects on the LED matrix.

    3.7.2
    Install
    More Info
    • Search for MD_MAX72XX created by majicDesigns and click the Install button.
    My Apps / DIYables Apps
    Run
    Bricks
    No bricks added...
    Sketch Libraries
    No sketch libra...
    Files
    python
    sketch
    .gitignore
    README.md
    app.yaml
    sketch.ino
    Add sketch library
    MD_MAX72XX majicDesigns

    Allows the programmer to use the LED matrix as a pixel addressable display.

    3.5.1
    Install
    More Info
    • Hochladen: Klicken Sie auf die Run-Schaltfläche in Arduino App Lab, um den STM32 zu kompilieren und hochzuladen.
    Click Run button in Arduino App Lab on Arduino UNO Q

    Die LED-Matrix durchläuft Textausrichtungen, zeigt eine Zahl an und scrollt dann "Hello, DIYables!" über die Anzeige!

    Arduino UNO Q LED-Matrix-Code – Scrollender Text

    Wenn Sie eine lange Meldung auf einer LED-Matrix-Anzeige anzeigen müssen, die zu lang ist, um sie einzupassen, können Sie den Scroll-Text-Effekt verwenden.

    Dieser Code zeigt, wie Sie eine Meldung kontinuierlich über die LED-Matrix-Anzeige scrollen.

    /* * Dieser Arduino UNO Q Code wurde von newbiely.de entwickelt * Dieser Arduino UNO Q Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino-uno-q/arduino-uno-q-led-matrix */ #include <MD_Parola.h> #include <MD_MAX72xx.h> #define HARDWARE_TYPE MD_MAX72XX::FC16_HW #define MAX_DEVICES 4 // 4 blocks (32x8 LED matrix) #define CS_PIN 10 // Arduino UNO Q MCU pin connected to CS MD_Parola ledMatrix = MD_Parola(HARDWARE_TYPE, CS_PIN, MAX_DEVICES); void setup() { ledMatrix.begin(); ledMatrix.setIntensity(8); // brightness: 0 (dim) to 15 (bright) ledMatrix.displayClear(); ledMatrix.displayScroll("Hello, DIYables!", PA_CENTER, PA_SCROLL_LEFT, 80); } void loop() { if (ledMatrix.displayAnimate()) { ledMatrix.displayReset(); } }

    Weitere Text-Effekte finden Sie unter MD_Parola Library Reference.

    Bridge: Linux + MCU

    Dieser Abschnitt zeigt, wie Sie beide Prozessoren des Arduino UNO Q programmieren, damit die Linux-Seite die LED-Matrix remote steuern kann:

    • Die LED-Matrix ist über SPI mit dem MCU (STM32) verbunden — der MCU treibt die Anzeige direkt
    • Der MPU kann nicht direkt auf die LED-Matrix zugreifen — er muss Befehle über Bridge.call() an den MCU senden
    • Der MPU hat Wi-Fi — mit vollständigem Debian Linux läuft es kann es sich mit dem Internet verbinden und Remote-Anzeigeaktualisierungen auslösen
    • Arduino_RouterBridge aktiviert RPC-Kommunikation zwischen den beiden Prozessoren
    • ⚠️ /dev/ttyHS1 (Linux) und Serial1 (MCU) sind RESERVIERT vom Router — öffnen Sie sie nie in Benutzercode

    Kurz gesagt: MCU treibt die LED-Matrix → MPU sendet Text-Befehle → MPU kann die Anzeige von überall aus über das Internet aktualisieren.

    MCU Code (Bridge)

    /* * Dieser Arduino UNO Q Code wurde von newbiely.de entwickelt * Dieser Arduino UNO Q Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino-uno-q/arduino-uno-q-led-matrix */ #include <MD_Parola.h> #include <MD_MAX72xx.h>#include "Arduino_RouterBridge.h" #define HARDWARE_TYPE MD_MAX72XX::FC16_HW #define MAX_DEVICES 4 // 4 blocks (32x8 LED matrix) #define CS_PIN 10 // Arduino UNO Q MCU pin connected to CS MD_Parola ledMatrix = MD_Parola(HARDWARE_TYPE, CS_PIN, MAX_DEVICES); String last_text = ""; String display_text(String arg) { ledMatrix.setTextAlignment(PA_CENTER); ledMatrix.setInvert(false); ledMatrix.print(arg.c_str()); last_text = arg; Monitor.println("Display: " + arg); return "OK"; } String set_brightness(String arg) { int level = arg.toInt(); if (level < 0) level = 0; if (level > 15) level = 15; ledMatrix.setIntensity(level); Monitor.println("Brightness: " + String(level)); return "OK"; } String clear_display(String arg) { ledMatrix.displayClear(); last_text = ""; Monitor.println("Display cleared"); return "OK"; } String get_status(String arg) { if (last_text.length() == 0) return "Display: cleared"; return "Display shows: " + last_text; } void setup() { Bridge.begin(); Monitor.begin(); ledMatrix.begin(); ledMatrix.setIntensity(8); ledMatrix.displayClear(); Bridge.provide_safe("display_text", display_text); Bridge.provide_safe("set_brightness", set_brightness); Bridge.provide_safe("clear_display", clear_display); Bridge.provide("get_status", get_status); Monitor.println("Arduino UNO Q LED Matrix Bridge ready"); } void loop() {}

    Python-Code (Bridge)

    /* * Dieser Arduino UNO Q Code wurde von newbiely.de entwickelt * Dieser Arduino UNO Q Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino-uno-q/arduino-uno-q-led-matrix */ from arduino.app_utils import * import time def loop(): # Display text result = Bridge.call("display_text", "Hello") print(result) time.sleep(2) result = Bridge.call("display_text", "1234") print(result) time.sleep(2) # Set brightness to dim result = Bridge.call("set_brightness", "3") print(result) time.sleep(1) result = Bridge.call("display_text", "Dim") print(result) time.sleep(2) # Set brightness back to medium result = Bridge.call("set_brightness", "8") print(result) time.sleep(1) # Get status result = Bridge.call("get_status") print(result) time.sleep(1) # Clear display result = Bridge.call("clear_display") print(result) time.sleep(2) App.run(user_loop=loop)

    Schnelle Schritte

    • Verbinden: Verdrahten Sie die LED-Matrix mit Arduino UNO Q wie im Schaltplan gezeigt, mit externer 5V-Stromversorgung.
    • Arduino App Lab öffnen: Starten Sie Arduino App Lab und warten Sie, bis das Board erkannt wird.
    • Eine neue App erstellen: Klicken Sie auf Neue App erstellen, nennen Sie sie LedMatrixBridge, und klicken Sie auf Erstellen.
    • MCU-Skizze einfügen: Kopieren Sie den MCU Bridge-Code oben und fügen Sie ihn in sketch/sketch.ino ein.
    • Python-Code einfügen: Kopieren Sie den Python Bridge-Code oben und fügen Sie ihn in die Python-Datei in der App ein.
    • Hochladen: Klicken Sie auf die Run-Schaltfläche in Arduino App Lab.
    Click Run button in Arduino App Lab on Arduino UNO Q

    App Lab-Konsolenausgabe

    DIYables_Apps
    Stop
    sketch.ino
    1#include "Arduino_RouterBridge.h"
    Serial Monitor
    Python
    Message (Enter to send a message to "Newbiely" on usb(2820070321))
    New Line
    9600 baud
    [2026-04-29 09:00:01] Arduino UNO Q LED Matrix Bridge ready [2026-04-29 09:00:03] Display: Hello [2026-04-29 09:00:07] Display: 1234 [2026-04-29 09:00:11] Brightness: 3 [2026-04-29 09:00:15] Display cleared
    DIYables_Apps
    Stop
    sketch.ino
    1#include "Arduino_RouterBridge.h"
    Serial Monitor
    Python
    [2026-04-29 09:00:02] OK [2026-04-29 09:00:06] OK [2026-04-29 09:00:10] OK [2026-04-29 09:00:12] Display shows: Dim [2026-04-29 09:00:14] OK

    Telegram

    Steuern Sie die LED-Matrix von überall mit Telegram — zeigen Sie benutzerdefinierte Meldungen oder Zahlen auf dem Panel von Ihrem Telefon an!

    MCU-Skizze: Behalten Sie die gleiche MCU-Skizze aus dem vorherigen Bridge-Abschnitt.

    Python-Code (Telegram)

    /* * Dieser Arduino UNO Q Code wurde von newbiely.de entwickelt * Dieser Arduino UNO Q Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino-uno-q/arduino-uno-q-led-matrix */ from arduino.app_utils import * import requests import time TELEGRAM_BOT_TOKEN = "YOUR_TELEGRAM_BOT_TOKEN" CHAT_ID = "YOUR_CHAT_ID" last_update_id = 0 def get_updates(): global last_update_id url = f"https://api.telegram.org/bot{TELEGRAM_BOT_TOKEN}/getUpdates" params = {"offset": last_update_id + 1, "timeout": 5} try: response = requests.get(url, params=params, timeout=10) data = response.json() if data["ok"]: return data["result"] except Exception as e: print(f"Error getting updates: {e}") return [] def send_message(chat_id, text): url = f"https://api.telegram.org/bot{TELEGRAM_BOT_TOKEN}/sendMessage" payload = {"chat_id": chat_id, "text": text} try: requests.post(url, data=payload, timeout=10) except Exception as e: print(f"Error sending message: {e}") def loop(): global last_update_id print("Waiting for Telegram messages...") updates = get_updates() for update in updates: last_update_id = update["update_id"] if "message" not in update: continue message = update["message"] chat_id = message["chat"]["id"] text = message.get("text", "").strip() print(f"Received: {text}") if text == "/start": send_message(chat_id, "Arduino UNO Q LED Matrix Bot\n" "/show <text> - Display text on the matrix\n" "/brightness <0-15> - Set brightness level\n" "/clear - Clear the matrix\n" "/status - Get current display status") elif text.startswith("/show "): arg = text[6:].strip() if not arg: send_message(chat_id, "Usage: /show <text>") else: result = Bridge.call("display_text", arg) send_message(chat_id, result) elif text.startswith("/brightness "): arg = text[12:].strip() result = Bridge.call("set_brightness", arg) send_message(chat_id, result) elif text == "/clear": result = Bridge.call("clear_display") send_message(chat_id, result) elif text == "/status": result = Bridge.call("get_status") send_message(chat_id, result) else: send_message(chat_id, "Unknown command. Send /start for help.") App.run(user_loop=loop)

    Schnelle Schritte

    • Ersetzen Sie YOUR_TELEGRAM_BOT_TOKEN durch Ihren aktuellen Bot-Token von BotFather.
    • Ersetzen Sie YOUR_CHAT_ID durch Ihre Telegram Chat-ID.
    • Fügen Sie diesen Python-Code in die Python-Datei Ihrer App ein (behalten Sie die gleiche MCU-Skizze).
    • Klicken Sie auf die Run-Schaltfläche. Öffnen Sie Telegram und senden Sie Befehle an Ihren Bot.

    App Lab-Konsolenausgabe

    DIYables_Apps
    Stop
    sketch.ino
    1#include "Arduino_RouterBridge.h"
    Serial Monitor
    Python
    [2026-04-29 09:15:00] Waiting for Telegram messages... [2026-04-29 09:15:08] Received: /show Hello World [2026-04-29 09:15:20] Received: /brightness 5 [2026-04-29 09:15:35] Received: /clear
    Telegram
    Telegram 12:45
    Welcome to Telegram!
    ArduinoBot 10:19
    Chatting with Arduino...
    telegram-botfather
    BotFather Yesterday
    Your bot has been created.

    ArduinoBot

    bot
    Today
    /show Hello World
    10:15 AM ✓✓
    OK
    10:16 AM
    /brightness 5
    10:17 AM ✓✓
    OK
    10:18 AM
    /status
    10:19 AM ✓✓
    Display shows: Hello World
    10:20 AM
    /clear
    10:21 AM ✓✓
    OK
    10:22 AM

    OpenClaw

    You can adapt the OpenClaw to this tutorial by refering the instruction on Arduino Uno Q - OpenClaw Tutorial

    Projektideen

    Sie können viele kreative Projekte mit der LED-Matrix und Arduino UNO Q erstellen:

    • Remote-Anzeigetafel: Senden Sie benutzerdefinierte Meldungen über Telegram an das LED-Matrix-Panel — ideal für Bürodisplays, Ladenschilder oder Veranstaltungsankündigungen
    • Live-Scoreanzeige: Zeigen Sie Sportergebnisse oder Spielergebnisse auf der Matrix an, die in Echtzeit von der Linux-Seite über Bridge aktualisiert werden
    • Countdown-Timer: Python zählt rückwärts und aktualisiert die Matrix-Anzeige jede Sekunde bis null
    • IoT-Wetterdisplay: Rufen Sie Wetterdaten auf dem Linux-MPU ab und scrollen Sie die Temperatur und Bedingungen automatisch über die LED-Matrix
    • Telegram-Anzeigetafel: Lassen Sie jeden in einem Gruppenchat eine Meldung senden, die über einen gemeinsamen Telegram-Bot auf dem Matrix-Panel angezeigt wird

    Fordern Sie sich selbst heraus

    Bereit, noch weiter mit der LED-Matrix auf Arduino UNO Q zu gehen? Versuchen Sie diese Herausforderungen:

    • Einfach: Fügen Sie einen /number <value> Telegram-Befehl hinzu, der eine ganze Zahl mit ledMatrix.print(int) auf der LED-Matrix anzeigt.
    • Mittel: Fügen Sie eine /scroll <text> Bridge-Funktion hinzu, die eine Scroll-Animation startet — verwenden Sie ein Hintergrund-Flag in der MCU loop(), um displayAnimate() und displayReset() während des Scrollens aufzurufen.
    • Fortgeschritten: Erstellen Sie einen Telegram-gesteuerten News-Ticker — akzeptieren Sie mehrere Meldungen über Telegram und warten Sie in der Warteschlange, während Sie jede der Reihe nach auf der Matrix als Laufschrift anzeigen.
