In diesem Tutorial erfahren Sie, wie Sie ein SSD1306 OLED 128x64-Display mit Arduino UNO Q verwenden — von grundlegendem Text bis hin zu Formen, Bildern und Telegram-Fernsteuerung.
- So verbinden Sie ein SSD1306 OLED 128x64 mit Arduino UNO Q
- So zeigen Sie "Hallo Welt"-Text in verschiedenen Größen auf dem OLED an
- So zeigen Sie Text, Ganzzahlen, Gleitkommazahlen und Hexadezimalzahlen an
- So zeichnen Sie Formen: Pixel, Linien, Rechtecke, Kreise und Dreiecke
- So verwenden Sie Hardware-Scrolling (rechts, links, diagonal)
- So zeigen Sie Bitmap-Bilder auf dem OLED an
- So steuern Sie die Displayhelligkeit und den Kontrast
- So verwenden Sie benutzerdefinierte externe Schriftarten
- So steuern Sie das OLED remote von Linux über Bridge-Programmierung
- So steuern Sie das OLED remote von Telegram über Bridge-Programmierung
Erforderliche Hardware
Oder Sie können die folgenden Kits kaufen:
| 1 | × | DIYables Sensor-Kit (18 Sensoren/Displays) |
Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.
Kaufhinweis: Wenn Sie ein größeres OLED-Display möchten, verwenden Sie das 2.42 inch OLED Display 128x64.
Über OLED 128x64-Display
Das SSD1306 OLED 128x64 ist ein kompaktes monochromes Display, das vom SSD1306-Controller über I2C gesteuert wird. Es hat 128 × 64 Pixel und kann scharfen Text, Symbole, Diagramme und benutzerdefinierte Grafiken anzeigen.
OLED-Pinbelegung
- GND — mit GND verbinden
- VCC — mit 3,3 V oder 5 V verbinden
- SCL — I2C-Taktsignal
- SDA — I2C-Datensignal
※ Notiz:
Die Pin-Reihenfolge kann je nach Hersteller unterschiedlich sein. Beachten Sie immer die Beschriftungen auf dem OLED-Modul selbst. In diesem Tutorial wird ein auf SSD1306 basierendes OLED verwendet und mit DIYables-Modulen getestet.
Schaltplan

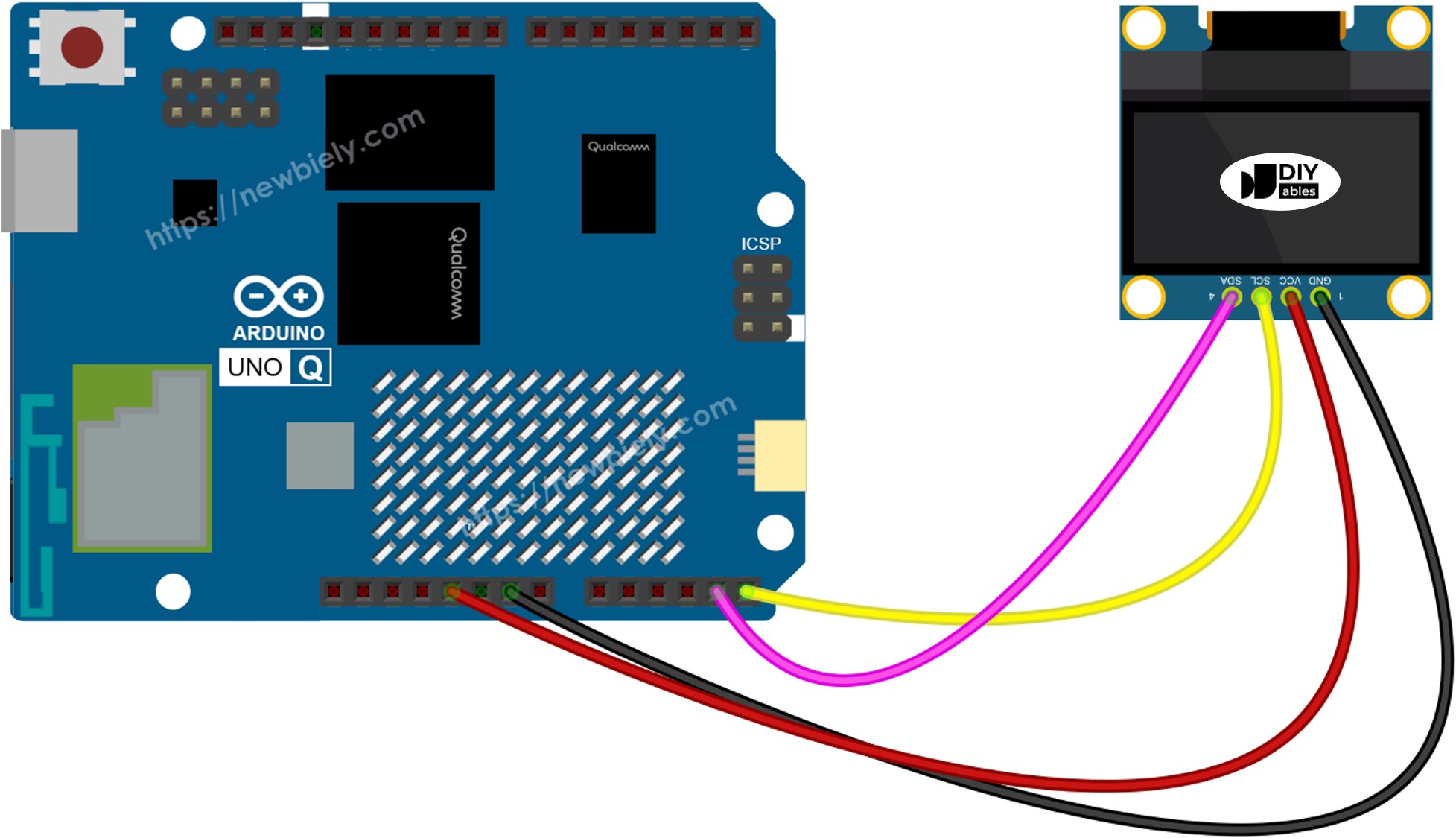

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.
| OLED-Pin | Arduino UNO Q Pin |
|---|---|
| GND | GND |
| VCC | 3,3 V |
| SCL | SCL |
| SDA | SDA |
So programmieren Sie das OLED
Die Adafruit SSD1306-Bibliothek bietet alle Funktionen, die zum Steuern des OLED erforderlich sind.
- Bibliotheken einbinden:
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
- OLED-Objekt erstellen (128x64):
#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
Adafruit_SSD1306 oled(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);
- In setup() initialisieren:
if (!oled.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
while (true); // halt if OLED not found
}
oled.clearDisplay();
- Text anzeigen:
oled.setTextSize(1); // Font size (1–8)
oled.setTextColor(WHITE); // Text color
oled.setCursor(0, 0); // Cursor position (x, y)
oled.println("Hello!");
oled.display(); // Push buffer to screen — required!
※ Notiz:
Rufen Sie immer oled.display() nach Zeichnungsbefehlen auf, um den Puffer zum Bildschirm zu übertragen. Zeichnungsbefehle allein aktualisieren nicht das Sichtbare.
Arduino UNO Q-Code — Hallo Welt auf SSD1306 OLED
Das Arduino UNO Q hat zwei Prozessoren: die STM32-MCU (verarbeitet Hardware-Echtzeit-Steuerung) und die Qualcomm-MPU (führt Debian Linux aus). In diesem Abschnitt wird nur die STM32-MCU programmiert — die Linux-Seite bleibt untätig. Ein späterer Abschnitt zeigt, wie beide Prozessoren zusammenarbeiten.
Die folgende Skizze zeigt Text in zwei verschiedenen Größen auf dem OLED.
/*
* Dieser Arduino UNO Q Code wurde von newbiely.de entwickelt
* Dieser Arduino UNO Q Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino-uno-q/arduino-uno-q-oled-128x64
*/
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
Adafruit_SSD1306 oled(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);
void setup() {
Monitor.begin(9600);
if (!oled.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
Monitor.println(F("SSD1306 allocation failed"));
for (;;);
}
delay(2000);
oled.clearDisplay();
// Line 1 — size 1
oled.setTextSize(1);
oled.setTextColor(WHITE);
oled.setCursor(0, 0);
oled.println(F("Hello, World!"));
// Line 2 — size 2
oled.setTextSize(2);
oled.setCursor(0, 20);
oled.println(F("DIYables"));
// Line 3 — size 1
oled.setTextSize(1);
oled.setCursor(0, 50);
oled.println(F("OLED 128x64 SSD1306"));
oled.display();
}
void loop() {}
Schnelle Schritte
- Erste Male mit Arduino UNO Q? Folgen Sie dem Tutorial Erste Schritte mit Arduino UNO Q, um Ihre Entwicklungsumgebung vorzubereiten, bevor Sie fortfahren.
- OLED verdrahten: Verbinden Sie GND→GND, VCC→3,3 V, SCL→SCL, SDA→SDA.
- Verbinden: Stecken Sie Arduino UNO Q mit einem USB-C-Kabel an Ihren Computer.
- Arduino App Lab öffnen: Starten Sie Arduino App Lab und warten Sie, bis es Ihren Arduino UNO Q erkennt.
- Neue App erstellen: Klicken Sie auf die Schaltfläche Neue App erstellen.
- Geben Sie der App einen Namen, z. B.: DIYables_OLED_128x64
- Klicken Sie auf Erstellen, um zu bestätigen.
- Sie sehen einen Satz von Ordnern und Dateien, die in Ihrer neuen App generiert werden.
- Suchen Sie die Datei sketch/sketch.ino — hier fügen Sie die MCU-Skizze ein.
Skizze einfügen: Kopieren Sie den MCU-Code oben und fügen Sie ihn in die Skizzendatei ein.
- Install the library: Click the Add sketch library button (the open book icon with a + sign) in the left sidebar.
- Search for Arduino_RouterBridge created by Arduino and click the Install button.
Bricks
No bricks added...
Sketch Libraries
No sketch libra...
Files
python
sketch
.gitignore
README.md
app.yaml
sketch.ino
- Search for Adafruit SSD1306 created by Adafruit and click the Install button.
Bricks
No bricks added...
Sketch Libraries
No sketch libra...
Files
python
sketch
.gitignore
README.md
app.yaml
sketch.ino
- Hochladen: Klicken Sie in Arduino App Lab auf die Schaltfläche Ausführen, um zu kompilieren und auf die STM32 hochzuladen.
Schauen Sie auf das OLED — es zeigt "Hallo, Welt!", "DIYables" und "OLED 128x64 SSD1306"!
Arduino UNO Q-Code — Text auf SSD1306 OLED anzeigen
Dieses Beispiel demonstriert verschiedene Textgrößen und wie Sie Ganzzahlen, Gleitkommazahlen und Hexadezimalzahlen auf dem OLED anzeigen.
/*
* Dieser Arduino UNO Q Code wurde von newbiely.de entwickelt
* Dieser Arduino UNO Q Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino-uno-q/arduino-uno-q-oled-128x64
*/
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
Adafruit_SSD1306 oled(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);
void setup() {
Monitor.begin(9600);
if (!oled.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
Monitor.println(F("SSD1306 allocation failed"));
for (;;);
}
delay(2000);
// ── Text size demo ──
oled.clearDisplay();
oled.setTextColor(WHITE);
oled.setTextSize(1);
oled.setCursor(0, 0);
oled.println(F("Size 1: Arduino"));
oled.setTextSize(2);
oled.setCursor(0, 16);
oled.println(F("Size 2"));
oled.setTextSize(3);
oled.setCursor(0, 40);
oled.println(F("S3"));
oled.display();
delay(3000);
// ── Integer ──
oled.clearDisplay();
oled.setTextSize(2);
oled.setCursor(0, 0);
oled.print(F("Int: "));
oled.println(12345);
oled.display();
delay(3000);
// ── Float ──
oled.clearDisplay();
oled.setTextSize(2);
oled.setCursor(0, 0);
oled.print(F("Float:"));
oled.setCursor(0, 24);
oled.println(3.14);
oled.display();
delay(3000);
// ── Hexadecimal ──
oled.clearDisplay();
oled.setTextSize(2);
oled.setCursor(0, 0);
oled.print(F("Hex: "));
oled.println(255, HEX);
oled.display();
delay(3000);
}
void loop() {}
Schnelle Schritte
- Kopieren Sie den Code oben und fügen Sie ihn in sketch/sketch.ino ein.
- Klicken Sie in Arduino App Lab auf die Schaltfläche Ausführen.
Das OLED wechselt durch Textgrößen-Demos, zeigt dann eine Ganzzahl, eine Gleitkommazahl und eine Hexadezimalzahl an.
Nützliche Referenz zu Anzeigebefehlen
Kurzverweis für häufig verwendete SSD1306 OLED-Funktionen:
- oled.clearDisplay() — Rahmenpuffer löschen (alle Pixel aus)
- oled.display() — Puffer zum Bildschirm schieben — nach jedem Zeichnungsbefehl erforderlich
- oled.drawPixel(x, y, color) — einzelnes Pixel setzen oder löschen
- oled.setTextSize(n) — Schriftart um Faktor *n* skalieren (1 = 6×8 px, 2 = 12×16 px, …)
- oled.setCursor(x, y) — Textcursor zu Pixelkoordinaten *(x, y)* verschieben
- oled.setTextColor(WHITE) — nur Textvordergrund (transparenter Hintergrund)
- oled.setTextColor(BLACK, WHITE) — Text mit ausdrücklichem Hintergrund
- oled.println("message") — Zeichenkette drucken und zur nächsten Zeile wechseln
- oled.println(number) — Ganzzahl in Dezimalzahl drucken
- oled.println(number, HEX) — Ganzzahl in Hexadezimalzahl drucken
- oled.startscrollright(start, stop) — Hardware-Scroll rechts zwischen Seiten
- oled.startscrollleft(start, stop) — Hardware-Scroll links
- oled.startscrolldiagright(start, stop) — diagonales Scrollen nach rechts
- oled.startscrolldiagleft(start, stop) — diagonales Scrollen nach links
- oled.stopscroll() — alle aktiven Hardware-Scrolls stoppen
- oled.setContrast(value) — Helligkeit anpassen (0–255)
- oled.dim(true/false) — schnelle Dimmumschaltung
- oled.invertDisplay(true/false) — Hardware-Farb-Inversion
Arduino UNO Q-Code — Formen auf SSD1306 OLED zeichnen
Die Adafruit SSD1306-Bibliothek erbt von Adafruit_GFX und bietet Ihnen Pixel, Linien, Rechtecke, Kreise, Dreiecke und abgerundete Rechtecke. Die folgende Skizze wechselt durch alle.
/*
* Dieser Arduino UNO Q Code wurde von newbiely.de entwickelt
* Dieser Arduino UNO Q Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino-uno-q/arduino-uno-q-oled-128x64
*/
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
Adafruit_SSD1306 oled(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);
void setup() {
Monitor.begin(9600);
if (!oled.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
Monitor.println(F("SSD1306 allocation failed"));
for (;;);
}
delay(2000);
oled.clearDisplay();
oled.display();
}
void loop() {
// ── Single pixel ──
oled.clearDisplay();
for (int i = 0; i < SCREEN_WIDTH; i += 4)
oled.drawPixel(i, SCREEN_HEIGHT / 2, WHITE);
oled.display();
delay(2000);
// ── Lines ──
oled.clearDisplay();
oled.drawLine(0, 0, SCREEN_WIDTH - 1, SCREEN_HEIGHT - 1, WHITE);
oled.drawLine(SCREEN_WIDTH - 1, 0, 0, SCREEN_HEIGHT - 1, WHITE);
oled.display();
delay(2000);
// ── Rectangle ──
oled.clearDisplay();
oled.drawRect(10, 10, 108, 44, WHITE);
oled.display();
delay(2000);
// ── Filled rectangle ──
oled.clearDisplay();
oled.fillRect(10, 10, 108, 44, WHITE);
oled.display();
delay(2000);
// ── Rounded rectangle ──
oled.clearDisplay();
oled.drawRoundRect(10, 10, 108, 44, 8, WHITE);
oled.display();
delay(2000);
// ── Filled rounded rectangle ──
oled.clearDisplay();
oled.fillRoundRect(10, 10, 108, 44, 8, WHITE);
oled.display();
delay(2000);
// ── Circle ──
oled.clearDisplay();
oled.drawCircle(SCREEN_WIDTH / 2, SCREEN_HEIGHT / 2, 28, WHITE);
oled.display();
delay(2000);
// ── Filled circle ──
oled.clearDisplay();
oled.fillCircle(SCREEN_WIDTH / 2, SCREEN_HEIGHT / 2, 28, WHITE);
oled.display();
delay(2000);
// ── Triangle ──
oled.clearDisplay();
oled.drawTriangle(64, 4, 10, 60, 118, 60, WHITE);
oled.display();
delay(2000);
// ── Filled triangle ──
oled.clearDisplay();
oled.fillTriangle(64, 4, 10, 60, 118, 60, WHITE);
oled.display();
delay(2000);
}
Schnelle Schritte
- Kopieren Sie den Code oben und fügen Sie ihn in sketch/sketch.ino ein.
- Klicken Sie in Arduino App Lab auf die Schaltfläche Ausführen.
Schauen Sie zu, wie das OLED alle Formen wechselt — Pixel, Linien, Rechtecke, Kreise, abgerundete Rechtecke und Dreiecke!
Arduino UNO Q-Code — Hardware-Scrolling auf SSD1306 OLED
Das SSD1306 verfügt über eine integrierte Hardware-Scrolling-Engine, die Inhalte ohne CPU-Arbeit verschiebt. Die Bibliothek bietet vier Scrollrichtungen: rechts, links, diagonal-rechts und diagonal-links.
※ Notiz:
Rufen Sie immer oled.display() auf, um Ihren Inhalt zum OLED zu übertragen, bevor Sie einen Scroll starten. Rufen Sie stopscroll() auf, bevor Sie neue Inhalte zeichnen.
/*
* Dieser Arduino UNO Q Code wurde von newbiely.de entwickelt
* Dieser Arduino UNO Q Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino-uno-q/arduino-uno-q-oled-128x64
*/
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
Adafruit_SSD1306 oled(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);
void setup() {
Monitor.begin(9600);
if (!oled.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
Monitor.println(F("SSD1306 allocation failed"));
for (;;);
}
delay(2000);
oled.clearDisplay();
oled.setTextSize(2);
oled.setTextColor(WHITE);
oled.setCursor(10, 24);
oled.println(F("DIYables"));
oled.display();
}
void loop() {
// Scroll right
oled.startscrollright(0x00, 0x07);
delay(3000);
oled.stopscroll();
delay(500);
// Scroll left
oled.startscrollleft(0x00, 0x07);
delay(3000);
oled.stopscroll();
delay(500);
// Diagonal scroll right
oled.startscrolldiagright(0x00, 0x07);
delay(3000);
oled.stopscroll();
delay(500);
// Diagonal scroll left
oled.startscrolldiagleft(0x00, 0x07);
delay(3000);
oled.stopscroll();
delay(500);
}
Schnelle Schritte
- Kopieren Sie den Code oben und fügen Sie ihn in sketch/sketch.ino ein.
- Klicken Sie in Arduino App Lab auf die Schaltfläche Ausführen.
Das OLED scrollt "DIYables" rechts, links, diagonal-rechts und diagonal-links und wiederholt sich endlos.
Arduino UNO Q-Code — Bitmap-Bild auf SSD1306 OLED anzeigen
Um ein Bitmap auf dem SSD1306 OLED anzuzeigen, müssen Sie Ihr Bild zunächst in ein C-Byte-Array konvertieren. Verwenden Sie das kostenlose Image to Bitmap Converter-Tool:
- Laden Sie Ihre Bilddatei (PNG, JPG, BMP, usw.) hoch.
- Stellen Sie die Canvasgröße auf 128 × 64 (oder kleiner) ein.
- Wählen Sie Arduino-Code als Ausgabeformat.
- Kopieren Sie das generierte Array in Ihre Skizze.
Die folgende Skizze zeigt ein 16 × 16-Herzsymbol und schaltet dann zum vollständigen 128 × 64-Arduino-Symbol um — beide als Byte-Arrays im Code gespeichert:
/*
* Dieser Arduino UNO Q Code wurde von newbiely.de entwickelt
* Dieser Arduino UNO Q Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino-uno-q/arduino-uno-q-oled-128x64
*/
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
Adafruit_SSD1306 oled(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);
// 16x16 heart bitmap
const unsigned char heart16x16[] PROGMEM = {
0x00, 0x00, 0x03, 0xc0, 0x0f, 0xf0, 0x1f, 0xf8, 0x3f, 0xfc, 0x7f, 0xfe,
0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0x7f, 0xfe, 0x3f, 0xfc,
0x1f, 0xf8, 0x0f, 0xf0, 0x03, 0xc0, 0x00, 0x00
};
// 128x64 Arduino icon bitmap
const unsigned char ArduinoIcon[] PROGMEM = {
0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xfe, 0x00, 0x07, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0x80, 0x01, 0xff, 0xff, 0xff,
0xff, 0xff, 0xe0, 0x00, 0x00, 0xff, 0xff, 0xff, 0xff, 0xff, 0xfc, 0x00, 0x00, 0x3f, 0xff, 0xff,
0xff, 0xff, 0x80, 0x00, 0x00, 0x1f, 0xff, 0xff, 0xff, 0xff, 0xe0, 0x00, 0x00, 0x07, 0xff, 0xff,
0xff, 0xfe, 0x00, 0x00, 0x00, 0x07, 0xff, 0xff, 0xff, 0xff, 0x80, 0x00, 0x00, 0x01, 0xff, 0xff,
0xff, 0xfc, 0x00, 0x00, 0x00, 0x03, 0xff, 0xff, 0xff, 0xff, 0x00, 0x00, 0x00, 0x00, 0xff, 0xff,
0xff, 0xf0, 0x00, 0x00, 0x00, 0x00, 0xff, 0xff, 0xff, 0xfc, 0x00, 0x00, 0x00, 0x00, 0x3f, 0xff,
0xff, 0xe0, 0x00, 0x00, 0x00, 0x00, 0x3f, 0xff, 0xff, 0xf0, 0x00, 0x00, 0x00, 0x00, 0x1f, 0xff,
0xff, 0xc0, 0x00, 0x00, 0x00, 0x00, 0x1f, 0xff, 0xff, 0xe0, 0x00, 0x00, 0x00, 0x00, 0x0f, 0xff,
0xff, 0x80, 0x00, 0x00, 0x00, 0x00, 0x0f, 0xff, 0xff, 0xc0, 0x00, 0x00, 0x00, 0x00, 0x07, 0xff,
0xff, 0x00, 0x00, 0x00, 0x00, 0x00, 0x03, 0xff, 0xff, 0x80, 0x00, 0x00, 0x00, 0x00, 0x03, 0xff,
0xfe, 0x00, 0x00, 0x00, 0x00, 0x00, 0x01, 0xff, 0xfe, 0x00, 0x00, 0x00, 0x00, 0x00, 0x01, 0xff,
0xfc, 0x00, 0x00, 0xff, 0xf0, 0x00, 0x00, 0xff, 0xfc, 0x00, 0x00, 0x3f, 0xfc, 0x00, 0x00, 0xff,
0xfc, 0x00, 0x03, 0xff, 0xfc, 0x00, 0x00, 0x7f, 0xf8, 0x00, 0x00, 0xff, 0xff, 0x00, 0x00, 0xff,
0xf8, 0x00, 0x0f, 0xff, 0xff, 0x00, 0x00, 0x3f, 0xf0, 0x00, 0x03, 0xff, 0xff, 0xc0, 0x00, 0x7f,
0xf0, 0x00, 0x1f, 0xff, 0xff, 0xc0, 0x00, 0x1f, 0xe0, 0x00, 0x0f, 0xff, 0xff, 0xe0, 0x00, 0x7f,
0xf0, 0x00, 0x7f, 0xff, 0xff, 0xe0, 0x00, 0x0f, 0xc0, 0x00, 0x1f, 0xff, 0xff, 0xf8, 0x00, 0x3f,
0xe0, 0x00, 0xff, 0xff, 0xff, 0xf8, 0x00, 0x07, 0x80, 0x00, 0x7f, 0xff, 0xff, 0xfc, 0x00, 0x1f,
0xe0, 0x00, 0xff, 0xff, 0xff, 0xfc, 0x00, 0x03, 0x80, 0x00, 0xff, 0xff, 0xff, 0xfc, 0x00, 0x1f,
0xc0, 0x01, 0xff, 0xff, 0xff, 0xfe, 0x00, 0x03, 0x00, 0x01, 0xff, 0xff, 0xff, 0xfe, 0x00, 0x1f,
0xc0, 0x03, 0xff, 0xff, 0xff, 0xff, 0x00, 0x00, 0x00, 0x03, 0xff, 0xff, 0xff, 0xff, 0x00, 0x0f,
0xc0, 0x03, 0xff, 0xff, 0xff, 0xff, 0x80, 0x00, 0x00, 0x07, 0xff, 0xf0, 0x7f, 0xff, 0x00, 0x0f,
0xc0, 0x07, 0xff, 0xff, 0xff, 0xff, 0xc0, 0x00, 0x00, 0x0f, 0xff, 0xf0, 0x7f, 0xff, 0x80, 0x0f,
0x80, 0x07, 0xff, 0xff, 0xff, 0xff, 0xe0, 0x00, 0x00, 0x1f, 0xff, 0xf0, 0x7f, 0xff, 0x80, 0x07,
0x80, 0x0f, 0xff, 0xff, 0xff, 0xff, 0xf0, 0x00, 0x00, 0x3f, 0xff, 0xf0, 0x7f, 0xff, 0xc0, 0x07,
0x80, 0x0f, 0xff, 0xff, 0xff, 0xff, 0xf8, 0x00, 0x00, 0x7f, 0xff, 0xf0, 0x7f, 0xff, 0xc0, 0x07,
0x80, 0x0f, 0xfe, 0x00, 0x00, 0xff, 0xfc, 0x00, 0x00, 0xff, 0xfc, 0x00, 0x03, 0xff, 0xc0, 0x07,
0x80, 0x0f, 0xfe, 0x00, 0x00, 0xff, 0xfe, 0x00, 0x01, 0xff, 0xfc, 0x00, 0x01, 0xff, 0xc0, 0x07,
0x80, 0x0f, 0xfe, 0x00, 0x00, 0xff, 0xff, 0x00, 0x03, 0xff, 0xfc, 0x00, 0x01, 0xff, 0xc0, 0x07,
0x80, 0x0f, 0xfe, 0x00, 0x00, 0xff, 0xff, 0x00, 0x03, 0xff, 0xfc, 0x00, 0x01, 0xff, 0xc0, 0x07,
0x80, 0x0f, 0xfe, 0x00, 0x00, 0xff, 0xff, 0x00, 0x03, 0xff, 0xfc, 0x00, 0x01, 0xff, 0xc0, 0x07,
0x80, 0x0f, 0xff, 0xff, 0xff, 0xff, 0xfe, 0x00, 0x01, 0xff, 0xff, 0xe0, 0x7f, 0xff, 0xc0, 0x07,
0x80, 0x0f, 0xff, 0xff, 0xff, 0xff, 0xfc, 0x00, 0x00, 0xff, 0xff, 0xf0, 0x7f, 0xff, 0xc0, 0x07,
0x80, 0x0f, 0xff, 0xff, 0xff, 0xff, 0xfc, 0x00, 0x00, 0xff, 0xff, 0xf0, 0x7f, 0xff, 0xc0, 0x07,
0x80, 0x0f, 0xff, 0xff, 0xff, 0xff, 0xf8, 0x00, 0x00, 0x7f, 0xff, 0xf0, 0x7f, 0xff, 0xc0, 0x07,
0x80, 0x0f, 0xff, 0xff, 0xff, 0xff, 0xf0, 0x00, 0x00, 0x3f, 0xff, 0xf0, 0x7f, 0xff, 0x80, 0x07,
0x80, 0x07, 0xff, 0xff, 0xff, 0xff, 0xe0, 0x00, 0x00, 0x1f, 0xff, 0xf0, 0x7f, 0xff, 0x80, 0x07,
0xc0, 0x07, 0xff, 0xff, 0xff, 0xff, 0xc0, 0x00, 0x00, 0x0f, 0xff, 0xff, 0xff, 0xff, 0x80, 0x0f,
0xc0, 0x03, 0xff, 0xff, 0xff, 0xff, 0x80, 0x00, 0x00, 0x07, 0xff, 0xff, 0xff, 0xff, 0x00, 0x0f,
0xc0, 0x03, 0xff, 0xff, 0xff, 0xff, 0x00, 0x00, 0x00, 0x03, 0xff, 0xff, 0xff, 0xff, 0x00, 0x0f,
0xe0, 0x01, 0xff, 0xff, 0xff, 0xfe, 0x00, 0x03, 0x00, 0x01, 0xff, 0xff, 0xff, 0xfe, 0x00, 0x1f,
0xe0, 0x00, 0xff, 0xff, 0xff, 0xfc, 0x00, 0x07, 0x80, 0x00, 0xff, 0xff, 0xff, 0xfc, 0x00, 0x1f,
0xe0, 0x00, 0x7f, 0xff, 0xff, 0xf0, 0x00, 0x0f, 0xc0, 0x00, 0x3f, 0xff, 0xff, 0xf8, 0x00, 0x3f,
0xf0, 0x00, 0x3f, 0xff, 0xff, 0xe0, 0x00, 0x1f, 0xe0, 0x00, 0x1f, 0xff, 0xff, 0xf0, 0x00, 0x3f,
0xf8, 0x00, 0x1f, 0xff, 0xff, 0x80, 0x00, 0x3f, 0xe0, 0x00, 0x07, 0xff, 0xff, 0xe0, 0x00, 0x7f,
0xf8, 0x00, 0x0f, 0xff, 0xff, 0x00, 0x00, 0x7f, 0xf8, 0x00, 0x03, 0xff, 0xff, 0xc0, 0x00, 0x7f,
0xfc, 0x00, 0x03, 0xff, 0xf8, 0x00, 0x00, 0xff, 0xfc, 0x00, 0x00, 0xff, 0xff, 0x00, 0x00, 0xff,
0xfe, 0x00, 0x00, 0x7f, 0xe0, 0x00, 0x01, 0xff, 0xfe, 0x00, 0x00, 0x1f, 0xf8, 0x00, 0x01, 0xff,
0xfe, 0x00, 0x00, 0x00, 0x00, 0x00, 0x03, 0xff, 0xff, 0x00, 0x00, 0x00, 0x00, 0x00, 0x03, 0xff,
0xff, 0x00, 0x00, 0x00, 0x00, 0x00, 0x07, 0xff, 0xff, 0x80, 0x00, 0x00, 0x00, 0x00, 0x03, 0xff,
0xff, 0x80, 0x00, 0x00, 0x00, 0x00, 0x0f, 0xff, 0xff, 0xc0, 0x00, 0x00, 0x00, 0x00, 0x07, 0xff,
0xff, 0xc0, 0x00, 0x00, 0x00, 0x00, 0x1f, 0xff, 0xff, 0xe0, 0x00, 0x00, 0x00, 0x00, 0x0f, 0xff,
0xff, 0xe0, 0x00, 0x00, 0x00, 0x00, 0x7f, 0xff, 0xff, 0xf8, 0x00, 0x00, 0x00, 0x00, 0x3f, 0xff,
0xff, 0xf8, 0x00, 0x00, 0x00, 0x01, 0xff, 0xff, 0xff, 0xfe, 0x00, 0x00, 0x00, 0x00, 0x7f, 0xff,
0xff, 0xfc, 0x00, 0x00, 0x00, 0x03, 0xff, 0xff, 0xff, 0xff, 0x00, 0x00, 0x00, 0x00, 0xff, 0xff,
0xff, 0xff, 0x00, 0x00, 0x00, 0x0f, 0xff, 0xff, 0xff, 0xff, 0xc0, 0x00, 0x00, 0x03, 0xff, 0xff,
0xff, 0xff, 0xc0, 0x00, 0x00, 0x3f, 0xff, 0xff, 0xff, 0xff, 0xf0, 0x00, 0x00, 0x0f, 0xff, 0xff,
0xff, 0xff, 0xf0, 0x00, 0x01, 0xff, 0xff, 0xff, 0xff, 0xff, 0xfe, 0x00, 0x00, 0x3f, 0xff, 0xff,
0xff, 0xff, 0xff, 0x00, 0x0f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xc0, 0x03, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff
};
void setup() {
Monitor.begin(9600);
if (!oled.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
Monitor.println(F("SSD1306 allocation failed"));
for (;;);
}
delay(2000);
// Show heart icon centered
oled.clearDisplay();
oled.drawBitmap(
(SCREEN_WIDTH - 16) / 2,
(SCREEN_HEIGHT - 16) / 2,
heart16x16, 16, 16, WHITE);
oled.display();
delay(3000);
// Show full Arduino icon
oled.clearDisplay();
oled.drawBitmap(0, 0, ArduinoIcon, SCREEN_WIDTH, SCREEN_HEIGHT, WHITE);
oled.display();
}
void loop() {}
Schnelle Schritte
- Kopieren Sie den Code oben und fügen Sie ihn in sketch/sketch.ino ein.
- Klicken Sie in Arduino App Lab auf die Schaltfläche Ausführen.
Das OLED zeigt 3 Sekunden lang das Herzsymbol, dann schaltet es zum Arduino-Symbol um.
※ Notiz:
Bitmap-Dimensionen dürfen die Bildschirmauflösung nicht überschreiten (128 × 64).
Arduino UNO Q-Code — Kontrast und Dimmen auf SSD1306 OLED
Das SSD1306 unterstützt 256 Kontraststufen (0–255). Verwenden Sie setContrast() für genaue Steuerung und dim() für eine schnelle Helligkeitsumschaltung.
/*
* Dieser Arduino UNO Q Code wurde von newbiely.de entwickelt
* Dieser Arduino UNO Q Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino-uno-q/arduino-uno-q-oled-128x64
*/
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
Adafruit_SSD1306 oled(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);
void setup() {
Monitor.begin(9600);
if (!oled.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
Monitor.println(F("SSD1306 allocation failed"));
for (;;);
}
delay(2000);
// Draw a checkerboard test pattern
oled.clearDisplay();
for (int x = 0; x < SCREEN_WIDTH; x += 8)
for (int y = 0; y < SCREEN_HEIGHT; y += 8)
if ((x / 8 + y / 8) % 2 == 0)
oled.fillRect(x, y, 8, 8, WHITE);
oled.display();
delay(2000);
}
void loop() {
// Ramp up: 0 → 255
for (int c = 0; c <= 255; c += 5) {
oled.setContrast((uint8_t)c);
delay(30);
}
delay(1000);
// Ramp down: 255 → 0
for (int c = 255; c >= 0; c -= 5) {
oled.setContrast((uint8_t)c);
delay(30);
}
delay(1000);
// Quick dim toggle
oled.dim(true); // minimum brightness
delay(2000);
oled.dim(false); // restore
delay(2000);
}
Schnelle Schritte
- Kopieren Sie den Code oben und fügen Sie ihn in sketch/sketch.ino ein.
- Klicken Sie in Arduino App Lab auf die Schaltfläche Ausführen.
Schauen Sie zu, wie die OLED-Helligkeit nach oben und unten ansteigt, gefolgt von einem Dimm-An/Dimm-Aus-Zyklus.
Arduino UNO Q-Code — Benutzerdefinierte externe Schriftarten auf SSD1306 OLED
Die Adafruit GFX-Bibliothek enthält viele FreeFont-Schrifttypen (Serif, Sans, Mono — in mehreren Größen). Verwenden Sie sie, indem Sie den Schriftkopf einbinden und setFont() aufrufen.
※ Notiz:
Wenn eine externe Schriftart aktiv ist, bezieht sich die Cursor-Y-Koordinate auf die Text-Basislinie, nicht die obere linke Ecke. Dies unterscheidet sich von der integrierten 5 × 7-Schriftart.
/*
* Dieser Arduino UNO Q Code wurde von newbiely.de entwickelt
* Dieser Arduino UNO Q Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino-uno-q/arduino-uno-q-oled-128x64
*/
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#include <Fonts/FreeSerif9pt7b.h>
#include <Fonts/FreeSansBold12pt7b.h>
#include <Fonts/FreeMono9pt7b.h>
#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
Adafruit_SSD1306 oled(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);
void setup() {
Monitor.begin(9600);
if (!oled.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
Monitor.println(F("SSD1306 allocation failed"));
for (;;);
}
delay(2000);
oled.clearDisplay();
oled.display();
}
void loop() {
// ── Built-in 5×7 font ──
oled.clearDisplay();
oled.setFont(NULL);
oled.setTextSize(1);
oled.setTextColor(WHITE);
oled.setCursor(0, 0);
oled.println(F("Built-in 5x7 font"));
oled.println();
oled.setTextSize(2);
oled.println(F("DIYables"));
oled.display();
delay(3000);
// ── FreeSerif 9pt ──
oled.clearDisplay();
oled.setFont(&FreeSerif9pt7b);
oled.setTextSize(1);
oled.setTextColor(WHITE);
oled.setCursor(0, 14); // Y = baseline
oled.println(F("FreeSerif 9pt"));
oled.setCursor(0, 38);
oled.println(F("DIYables OLED"));
oled.setCursor(0, 58);
oled.println(F("Hello World!"));
oled.display();
delay(3000);
// ── FreeSansBold 12pt ──
oled.clearDisplay();
oled.setFont(&FreeSansBold12pt7b);
oled.setTextSize(1);
oled.setTextColor(WHITE);
oled.setCursor(0, 20);
oled.println(F("SansBold"));
oled.setCursor(0, 52);
oled.println(F("DIYables"));
oled.display();
delay(3000);
// ── FreeMono 9pt ──
oled.clearDisplay();
oled.setFont(&FreeMono9pt7b);
oled.setTextSize(1);
oled.setTextColor(WHITE);
oled.setCursor(0, 14);
oled.println(F("FreeMono 9pt"));
oled.setCursor(0, 34);
oled.println(F("0123456789"));
oled.setCursor(0, 54);
oled.println(F("!@#$%^&*()"));
oled.display();
delay(3000);
}
Schnelle Schritte
- Kopieren Sie den Code oben und fügen Sie ihn in sketch/sketch.ino ein.
- Klicken Sie in Arduino App Lab auf die Schaltfläche Ausführen.
Das OLED wechselt durch die integrierte Schriftart, FreeSerif 9pt, FreeSansBold 12pt und FreeMono 9pt.
Linux + MCU Bridge-Programmierung
Das Arduino UNO Q hat zwei Prozessoren, die zusammenarbeiten: die MPU (Qualcomm, führt Debian Linux aus) und die MCU (STM32, führt Zephyr OS mit Ihrer Arduino-Skizze aus). Sie kommunizieren über RPC über die Arduino_RouterBridge-Bibliothek — niemals über rohe serielle Anschlüsse.
- Das OLED ist mit der MCU (STM32) verbunden — über I2C (SCL/SDA). Nur die MCU kann es direkt steuern.
- Die MPU kann das OLED nicht direkt steuern — sie ruft Bridge.call("display_text", "text") auf der MCU auf, die das Display aktualisiert und das Ergebnis zum Monitor druckt.
- Die MPU hat Wi-Fi — da die MPU vollständiges Debian Linux mit Wi-Fi ausführt, kann sie Telegram-Befehle empfangen und jede Nachricht remote auf dem OLED anzeigen.
- Kommunikation: Bridge.call() auf der Linux-Seite ruft Bridge.provide_safe()-Funktionen auf der MCU-Seite auf (da OLED-Display-Schreibvorgänge Hardware-API-Aufrufe sind).
- ⚠️ Reserviert: /dev/ttyHS1 (Linux) und Serial1 (MCU) werden vom Arduino Router verwendet — öffnen Sie sie niemals direkt.
Kurz: MPU sendet Text über Bridge → MCU aktualisiert OLED → MCU druckt Ergebnis zum Monitor.
MCU-Skizze — OLED 128x64 mit Bridge und Monitor-Ausgabe:
/*
* Dieser Arduino UNO Q Code wurde von newbiely.de entwickelt
* Dieser Arduino UNO Q Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino-uno-q/arduino-uno-q-oled-128x64
*/
#include "Arduino_RouterBridge.h"
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
Adafruit_SSD1306 oled(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);
String current_text = "";
void display_text(String text) {
current_text = text;
oled.clearDisplay();
oled.setTextSize(1);
oled.setTextColor(WHITE);
oled.setCursor(0, 0);
oled.println(text);
oled.display();
Monitor.println("OLED: " + text);
}
void clear_oled() {
current_text = "";
oled.clearDisplay();
oled.display();
Monitor.println("OLED cleared");
}
void get_status() {
Monitor.println("Text: " + current_text);
}
void setup() {
Bridge.begin();
Monitor.begin();
if (!oled.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
Monitor.println("OLED init failed");
while (true);
}
delay(1000);
oled.clearDisplay();
oled.setTextSize(1);
oled.setTextColor(WHITE);
oled.setCursor(0, 0);
oled.println("Bridge Ready");
oled.display();
Bridge.provide_safe("display_text", display_text);
Bridge.provide_safe("clear_oled", clear_oled);
Bridge.provide("get_status", get_status);
Monitor.println("OLED 128x64 Bridge ready");
}
void loop() {}
Python-Skript (Arduino App Lab) — Text auf OLED von Linux anzeigen:
/*
* Dieser Arduino UNO Q Code wurde von newbiely.de entwickelt
* Dieser Arduino UNO Q Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino-uno-q/arduino-uno-q-oled-128x64
*/
from arduino.app_utils import *
import time
def loop():
result = Bridge.call("display_text", "Hello UNO Q\nOLED 128x64\nPython Bridge")
print(result)
time.sleep(3)
result = Bridge.call("clear_oled")
print(result)
time.sleep(1)
result = Bridge.call("display_text", "DIYables.io")
print(result)
time.sleep(3)
App.run(user_loop=loop)
Schnelle Schritte
- Neue App erstellen: Öffnen Sie Arduino App Lab, klicken Sie auf Neue App erstellen, benennen Sie sie DIYables_OLED_128x64_Bridge, und klicken Sie auf Erstellen.
- MCU-Skizze einfügen: Kopieren Sie den Bridge MCU-Code oben und fügen Sie ihn in sketch/sketch.ino ein.
- Python-Skript einfügen: Kopieren Sie den Python-Code oben und fügen Sie ihn in die Python-Datei in der App ein.
- App ausführen: Klicken Sie auf die Schaltfläche Ausführen — die Python-Seite wechselt durch Nachrichten auf dem OLED.
App Lab-Konsolenausgabe
sketch.ino
1#include "Arduino_RouterBridge.h"
Serial Monitor
Python
OLED 128x64 Bridge ready
OLED: Hello UNO Q
OLED cleared
OLED: DIYables.io
Telegram-Integration
Zeigen Sie beliebigen Text remote von überall über Telegram auf Ihrem OLED an.
Wenn Sie noch keinen Telegram-Bot haben, lesen Sie How to Create a Telegram Bot, um Ihr Bot-Token zu erhalten, bevor Sie fortfahren.
MCU-Skizze: Behalten Sie die gleiche MCU-Skizze aus dem vorherigen Bridge-Abschnitt — keine Änderungen erforderlich. Stellen Sie sicher, dass sie bereits auf die STM32 hochgeladen und dort ausgeführt wird, bevor Sie fortfahren.
Python-Skript (Arduino App Lab) — Telegram-Bot für OLED 128x64:
/*
* Dieser Arduino UNO Q Code wurde von newbiely.de entwickelt
* Dieser Arduino UNO Q Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino-uno-q/arduino-uno-q-oled-128x64
*/
from arduino.app_utils import *
import requests
import time
BOT_TOKEN = "YOUR_BOT_TOKEN"
API_URL = f"https://api.telegram.org/bot{BOT_TOKEN}"
last_update_id = 0
def send_message(chat_id, text):
requests.post(f"{API_URL}/sendMessage", json={"chat_id": chat_id, "text": text})
def get_updates():
global last_update_id
resp = requests.get(f"{API_URL}/getUpdates", params={"offset": last_update_id + 1, "timeout": 5})
return resp.json().get("result", [])
def loop():
global last_update_id
updates = get_updates()
for update in updates:
last_update_id = update["update_id"]
msg = update.get("message", {})
chat_id = msg.get("chat", {}).get("id")
text = msg.get("text", "").strip()
if text.startswith("/display "):
content = text[9:]
result = Bridge.call("display_text", content)
print(f"[Telegram] /display: {content}")
send_message(chat_id, result)
elif text == "/clear":
result = Bridge.call("clear_oled")
print(f"[Telegram] /clear")
send_message(chat_id, result)
elif text == "/status":
result = Bridge.call("get_status")
print(f"[Telegram] /status: {result}")
send_message(chat_id, result)
else:
send_message(chat_id, "Commands:\n/display <text> — show text on OLED\n/clear — clear the OLED\n/status — show current OLED content")
App.run(user_loop=loop)
- Hinweis: Ersetzen Sie YOUR_BOT_TOKEN durch das Token, das Sie von @BotFather auf Telegram erhalten haben.
- Senden Sie /display Hallo Welt — der Text erscheint auf dem OLED.
- Senden Sie /clear — der OLED-Bildschirm wird gelöscht.
- Senden Sie /status — der Bot antwortet mit dem aktuellen OLED-Inhalt.
Schnelle Schritte
- MCU-Skizze hochladen: Verwenden Sie die Bridge-MCU-Skizze aus dem vorherigen Abschnitt.
- Telegram-Skript einfügen: Kopieren Sie den Python-Code oben in die Python-Registerkarte.
- Ihr Token einstellen: Ersetzen Sie YOUR_BOT_TOKEN durch Ihr tatsächliches Bot-Token.
- App ausführen: Klicken Sie auf Ausführen — der Bot beginnt, auf Telegram-Befehle zu lauschen.
- Testen Sie es: Senden Sie /display Arduino UNO Q — der Text sollte auf dem OLED erscheinen.
App Lab-Konsolenausgabe
sketch.ino
1#include "Arduino_RouterBridge.h"
Serial Monitor
Python
[2026-04-29 12:00:01] Telegram: /display Arduino UNO Q
[2026-04-29 12:00:01] OLED: Arduino UNO Q
[2026-04-29 12:05:10] Telegram: /status
[2026-04-29 12:05:10] Text: Arduino UNO Q
[2026-04-29 12:10:20] Telegram: /clear
[2026-04-29 12:10:20] OLED cleared
Telegram
12:45
Welcome to Telegram!
ArduinoBot
10:19
Chatting with Arduino...
BotFather
Yesterday
Your bot has been created.
ArduinoBot
bot
OpenClaw-Integration
Sie können den OpenClaw an dieses Tutorial anpassen, indem Sie sich auf die Anleitung im Tutorial Arduino Uno Q - OpenClaw beziehen
Anwendungs-/Projektideen
- Kompakte Sensoranzeige: Zeigen Sie Temperatur-, Feuchtigkeits- oder Entfernungswerte in kleinem Formfaktor für tragbare oder eingebettete Projekte an
- Remote-Statusboard: Übertragen Sie Warnmeldungen über Telegram an das OLED, wenn ein Sensorschwellenwert überschritten wird
- Wi-Fi-Signalstärkemesser: Zeigen Sie die Wi-Fi-Signalstärke der MPU und den Namen des verbundenen Netzwerks auf dem OLED an
- Stoppuhr / Timer: Verwenden Sie das OLED, um einen millisekunden-genauen Timer anzuzeigen, der über Telegram-Start-/Stoppbefehle gesteuert wird
- Benutzerdefinierte Symbolan zeige: Zeichnen Sie ein Batteriesymbol oder Signalbalken auf dem OLED mit drawRect, fillRect und drawBitmap
Stellen Sie sich selbst auf die Probe
- Leicht: Ändern Sie den Telegram-Bot so, dass er /big <text> unterstützt, das Text in Schriftgröße 2 (größere Zeichen) anzeigt
- Mittel: Fügen Sie Zentrierung hinzu: Berechnen Sie (SCREEN_WIDTH - textWidth) / 2 und verwenden Sie dies als x-Cursorposition
- Fortgeschritten: Zeigen Sie eine Echtzeituhr auf dem OLED an — rufen Sie die aktuelle Zeit über die Linux-Uhr der MPU über Bridge ab und aktualisieren Sie jede Sekunde
