ESP32 - Taster - Entprellung

Wenn Sie einen Taster an einen ESP32 anschließen, kann es manchmal so aussehen, als ob der Taster mehrmals gedrückt wurde, obwohl Sie ihn nur einmal gedrückt haben. Das liegt daran, dass der Taster schnell zwischen gedrückt und nicht gedrückt wechseln kann. Dies nennt man Prellen (engl. bouncing), auch bekannt als Kontaktprellen (engl. chattering). Prellen kann Probleme in Ihrem Programm verursachen.

Diese Anleitung zeigt Ihnen, wie Sie dieses Problem beim ESP32 mit einer Technik namens Entprellung (engl. debouncing) mit MicroPython beheben. Die Entprellung hilft dem ESP32, einen einzelnen Tastendruck auch als genau einen Druck zu erkennen.

Wir lernen dies in den folgenden Schritten:

ESP32 MicroPython-Code ohne Entprellung eines Tasters.
ESP32 MicroPython-Code mit Entprellung eines Tasters.
ESP32 MicroPython-Code mit Entprellung für mehrere Taster.

Erforderliche Hardware

1	×	38-pin ESP32 ESP-WROOM-32 Dev Module - Narrow
1	×	(Alternativ) 38-pin ESP32 ESP-WROOM-32 Dev Module - Wide
1	×	(Alternativ) 30-pin ESP32 ESP-WROOM-32 Dev Module - Wide
1	×	(Alternativ) ESP32 Uno-form board
1	×	(Alternativ) ESP32 S3 Uno-form board
1	×	USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1	×	USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1	×	Breadboard-Taster mit Kappe
1	×	Breadboard-Taster-Kit
1	×	Panel-Drucktaster
1	×	Taster-Modul
1	×	Breadboard
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmen-Erweiterungsboard für ESP32
1	×	(Empfohlen) Breakout Expansion Board for ESP32
1	×	(Empfohlen) Stromverteiler für ESP32

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables ESP32 Starter-Kit (ESP32 enthalten)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Überblick über Button

Wenn Sie mit Tastern noch nicht vertraut sind (einschließlich Pinbelegung, Funktionsweise, Anschluss an den ESP32 und dem Schreiben von MicroPython-Code für den ESP32), finden Sie weitere Informationen unter:

ESP32 MicroPython Taster-Anleitung

Verdrahtungsdiagramm

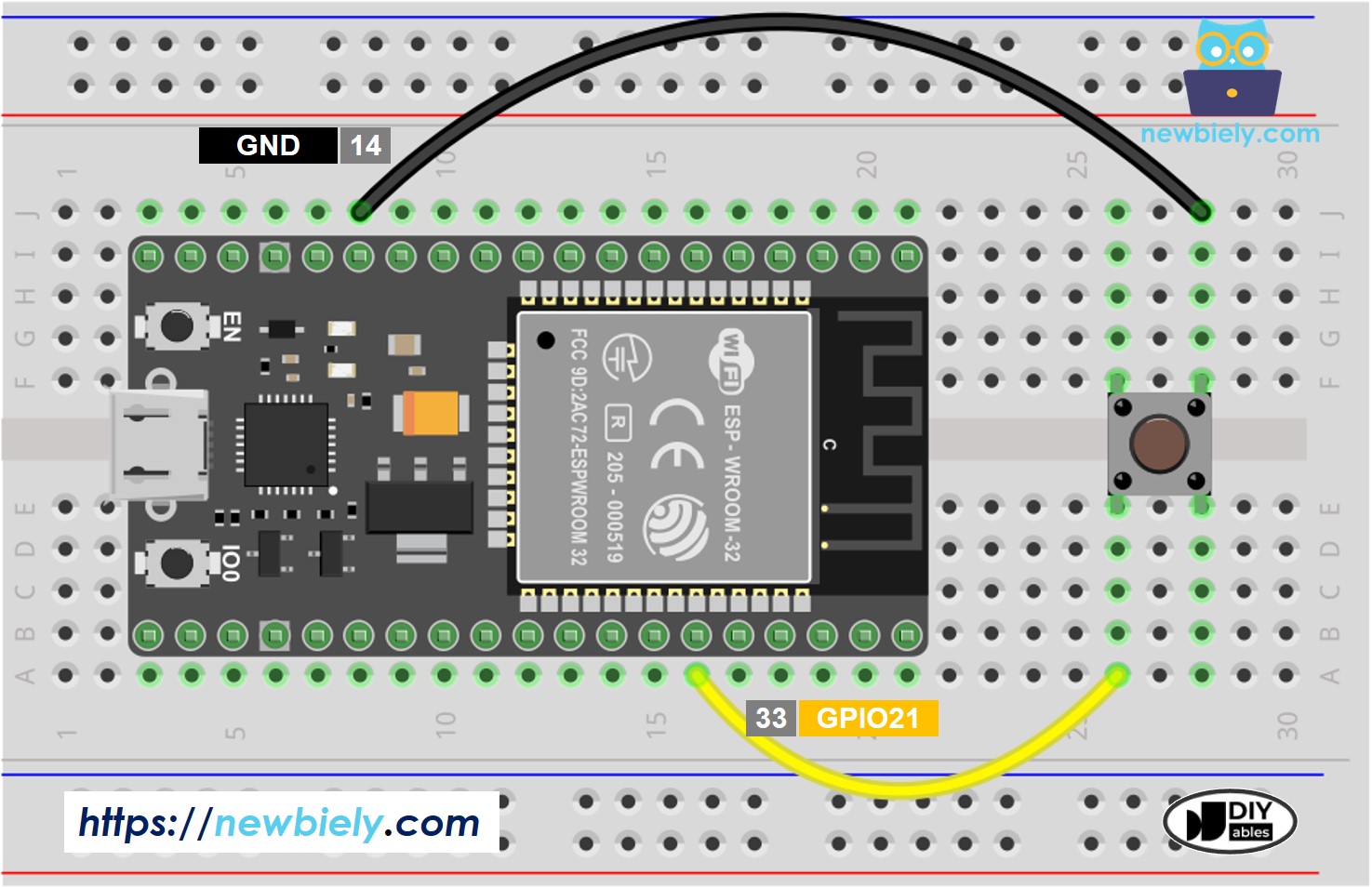

So verbinden Sie ESP32 und Taster mit einem Steckbrett

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

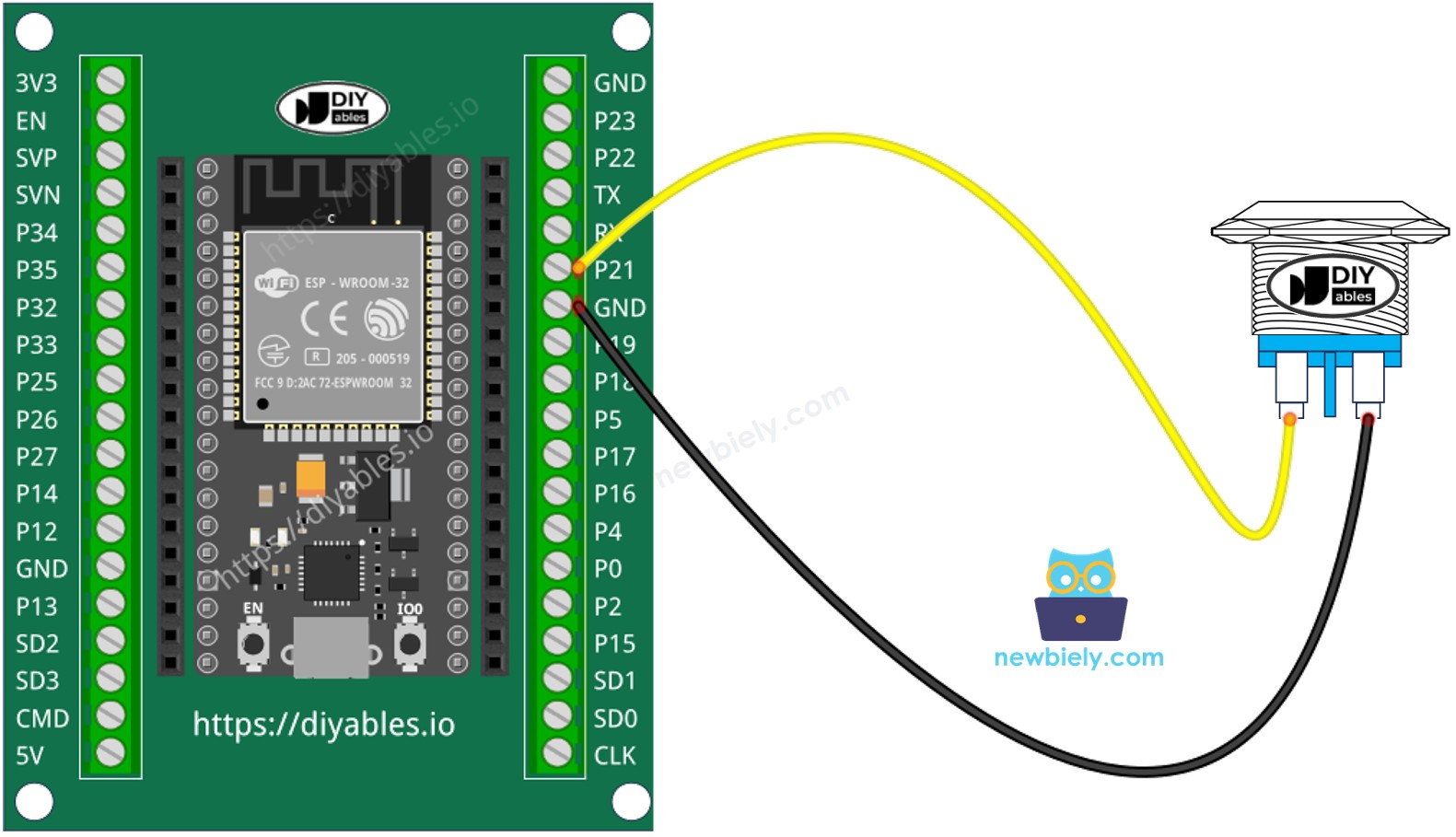

So verbinden Sie den ESP32 mit einem Einbau-Taster über ein Schraubklemmen-Breakout-Board

ESP32 MicroPython zweipoliger Drucktaster Schaltplan

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Vergleichen wir den ESP32 MicroPython-Code ohne und mit Entprellung, um zu sehen, wie sich die Entprellung auf das Verhalten auswirkt.

ESP32 - Taster ohne Entprellung

Schauen wir uns zunächst den MicroPython-Code für den ESP32 ohne Entprellung an, um sein Verhalten zu verstehen.

/* * Dieser ESP32 MicroPython Code wurde von newbiely.de entwickelt * Dieser ESP32 MicroPython Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/esp32-micropython/esp32-micropython-button-debounce */ from machine import Pin import time BUTTON_PIN = 21 # The ESP32 pin GPIO21 connected to the button # Setup the button pin. The Pin.PULL_UP enables the internal pull-up resistor. button = Pin(BUTTON_PIN, Pin.IN, Pin.PULL_UP) # Initialize the previous state of the button prev_button_state = 1 # Assuming the button is unpressed initially while True: # Read the current state of the button button_state = button.value() # Check if button was released if prev_button_state == 0 and button_state == 1: print("The button is released") # Check if button was pressed if prev_button_state == 1 and button_state == 0: print("The button is pressed") # Save the current state as the previous state for the next loop iteration prev_button_state = button_state

Schnelle Schritte

So richten Sie Ihren MicroPython-Code auf dem ESP32 mit der Thonny IDE ein und führen ihn aus:

Stellen Sie sicher, dass die Thonny IDE auf Ihrem Computer installiert ist.
Vergewissern Sie sich, dass die MicroPython-Firmware auf Ihrem ESP32-Board installiert ist.
Wenn Sie zum ersten Mal einen ESP32 mit MicroPython verwenden, lesen Sie die Anleitung ESP32 MicroPython Erste Schritte für eine Schritt-für-Schritt-Anleitung.
Schließen Sie den Taster wie im Schaltplan gezeigt an den ESP32 an.
Verbinden Sie das ESP32-Board über ein USB-Kabel mit Ihrem Computer.
Öffnen Sie die Thonny IDE auf Ihrem Computer.
Gehen Sie in der Thonny IDE zu Tools Options.
Wählen Sie im Reiter Interpreter die Option MicroPython (ESP32) aus dem Dropdown-Menü.
Stellen Sie sicher, dass der richtige Port ausgewählt ist. Die Thonny IDE erkennt ihn normalerweise automatisch, aber eventuell müssen Sie ihn manuell auswählen (z. B. COM12 unter Windows oder /dev/ttyACM0 unter Linux).
Kopieren Sie den bereitgestellten MicroPython-Code und fügen Sie ihn in den Editor von Thonny ein.
Speichern Sie den Code auf Ihrem ESP32:

Klicken Sie auf die Schaltfläche Save oder drücken Sie Ctrl+S.
Wählen Sie im Speicherdialog MicroPython device.
Benennen Sie die Datei main.py.

Klicken Sie auf die grüne Schaltfläche Run (oder drücken Sie F5), um das Skript auszuführen.
Halten Sie den Taster einige Sekunden gedrückt und lassen Sie ihn dann los.
Sehen Sie sich die Meldung in der Shell unten in der Thonny IDE an.

Shell x

>>> %Run -c $EDITOR_CONTENT

MPY: soft reboot The button is pressed The button is pressed The button is pressed The button is released The button is released

MicroPython (ESP32) • CP2102 USB To UART Bridge Controller @ COM12 ≡

Wie Sie im Protokoll sehen, haben Sie den Taster nur einmal gedrückt, aber der ESP32 hat mehrere Tastendrücke erkannt.

ESP32 Entprellung für einen Taster

Schnelle Schritte

Navigieren Sie in der Thonny IDE zu Tools Manage packages.

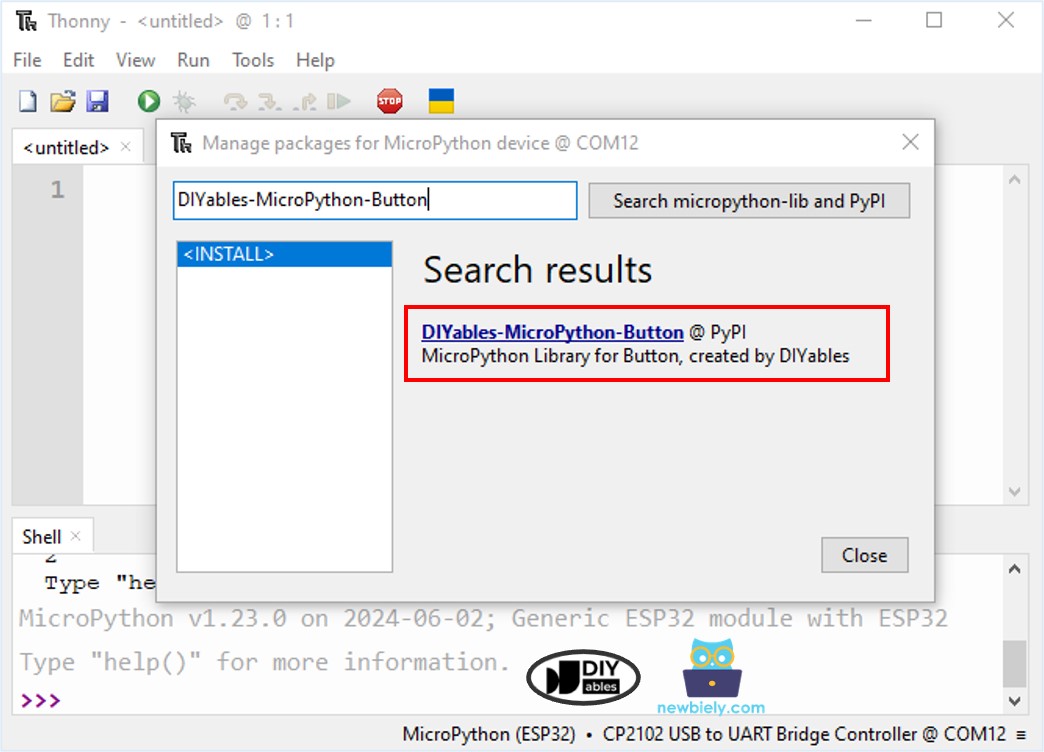

Suchen Sie nach “DIYables-MicroPython-Button” und finden Sie die Button-Bibliothek von DIYables.
Klicken Sie auf DIYables-MicroPython-Button und dann auf die Schaltfläche Install, um die Button-Bibliothek zu installieren.

Kopieren Sie den angegebenen Code und fügen Sie ihn in den Editor der Thonny IDE ein.
Speichern Sie das Skript auf Ihrem ESP32-Board.
Klicken Sie auf die grüne Schaltfläche Run (oder drücken Sie F5), um das Skript zu starten. Das Skript wird ausgeführt.
Drücken Sie den Taster.
Sehen Sie sich die Meldung in der Shell unten in der Thonny IDE an.

Shell x

>>> %Run -c $EDITOR_CONTENT

MPY: soft reboot The button is pressed The button is released

MicroPython (ESP32) • CP2102 USB To UART Bridge Controller @ COM12 ≡

Sie haben den Taster einmal gedrückt, und der ESP32 hat dies korrekt als einzelnes Drücken und Loslassen erkannt, ohne zusätzliche Störungen.

※ Notiz:

Verschiedene Anwendungen verwenden unterschiedliche DEBOUNCE_TIME-Einstellungen. Jede Anwendung kann ihren eigenen spezifischen Wert haben.

ESP32 Entprellung für mehrere Taster

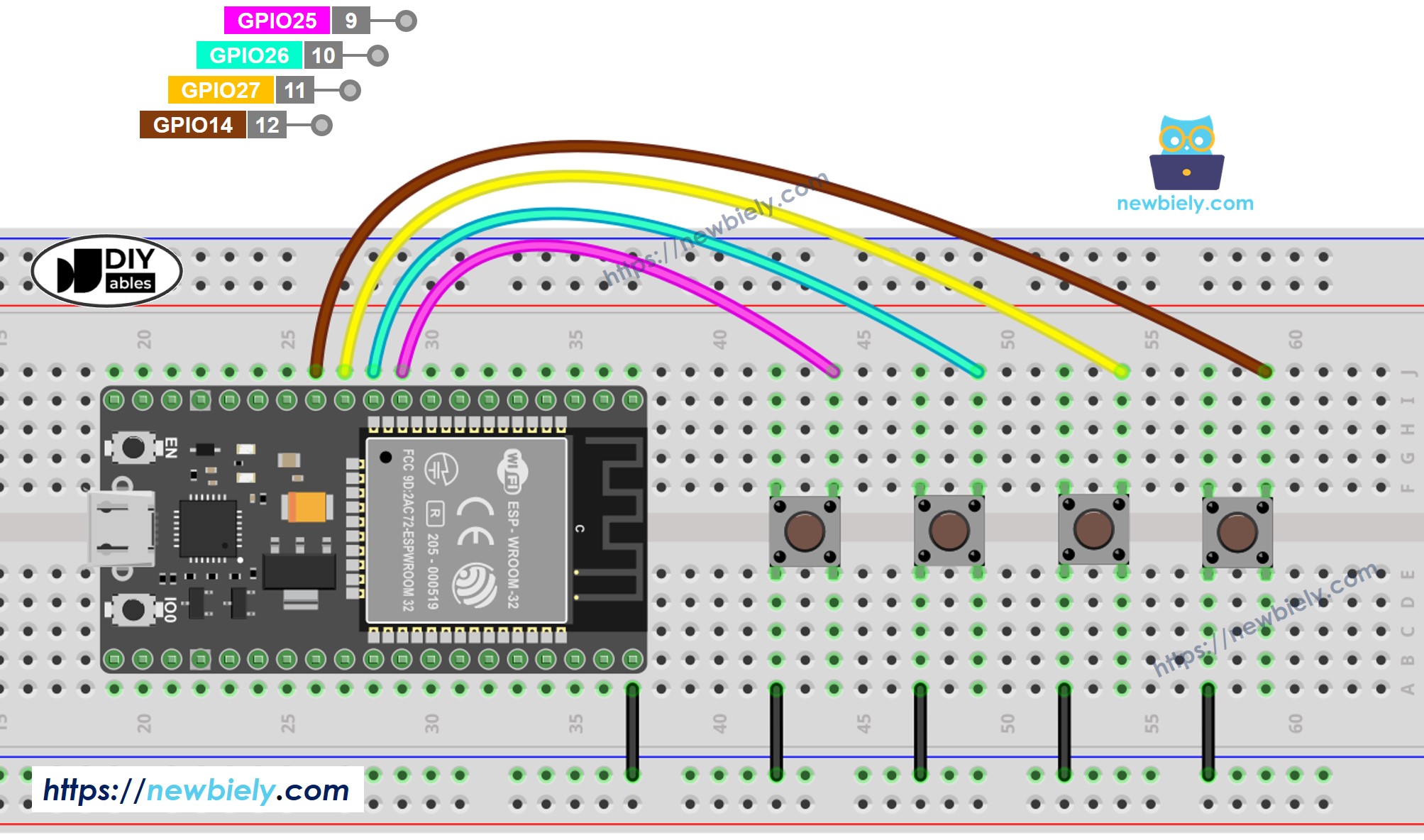

Fügen wir die Entprellung für vier Taster am ESP32 mit MicroPython hinzu. So schließen Sie sie an Ihren ESP32 an:

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

/* * Dieser ESP32 MicroPython Code wurde von newbiely.de entwickelt * Dieser ESP32 MicroPython Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/esp32-micropython/esp32-micropython-button-debounce */ from DIYables_MicroPython_Button import Button import time button_1 = Button(25) # Initialize buttons connected to ESP32 pin GPIO25 button_2 = Button(26) # Initialize buttons connected to ESP32 pin GPIO26 button_3 = Button(27) # Initialize buttons connected to ESP32 pin GPIO27 button_4 = Button(14) # Initialize buttons connected to ESP32 pin GPIO14 button_1.set_debounce_time(100) # Set debounce time to 100 milliseconds button_2.set_debounce_time(100) # Set debounce time to 100 milliseconds button_3.set_debounce_time(100) # Set debounce time to 100 milliseconds button_4.set_debounce_time(100) # Set debounce time to 100 milliseconds while True: button_1.loop() button_2.loop() button_3.loop() button_4.loop() if button_1.is_pressed(): print("The button 1 is pressed") if button_1.is_released(): print("The button 1 is released") if button_2.is_pressed(): print("The button 2 is pressed") if button_2.is_released(): print("The button 2 is released") if button_3.is_pressed(): print("The button 3 is pressed") if button_3.is_released(): print("The button 3 is released") if button_4.is_pressed(): print("The button 4 is pressed") if button_4.is_released(): print("The button 4 is released")
