ESP32 - Tastenfeld 3x4

Dieses Tutorial zeigt Ihnen, wie Sie einen ESP32 und ein 3x4-Tastenfeld mit MicroPython verwenden. Im Einzelnen lernen wir:

ESP32 MicroPython 3x4-Tastenfeld

Erforderliche Hardware

1×38-pin ESP32 ESP-WROOM-32 Dev Module - Narrow
1×(Alternativ) 38-pin ESP32 ESP-WROOM-32 Dev Module - Wide
1×(Alternativ) 30-pin ESP32 ESP-WROOM-32 Dev Module - Wide
1×(Alternativ) ESP32 Uno-form board
1×(Alternativ) ESP32 S3 Uno-form board
1×USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1×USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1×Membrane Keypad 3x4
1×Verbindungskabel
1×(Empfohlen) Schraubklemmen-Erweiterungsboard für ESP32
1×(Empfohlen) Breakout Expansion Board for ESP32
1×(Empfohlen) Stromverteiler für ESP32

Oder Sie können die folgenden Kits kaufen:

1×DIYables ESP32 Starter-Kit (ESP32 enthalten)
1×DIYables Sensor-Kit (18 Sensoren/Displays)
Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Überblick über 3x4 Keypad

Das 3x4-Tastenfeld hat 12 Folientasten, die in einem Raster aus Zeilen und Spalten angeordnet sind. Jede Taste entspricht einem Knopf.

Pinbelegung

Ein 3x4-Tastenfeld hat 7 Pins. Diese Pins teilen sich in zwei Typen auf: Zeilen und Spalten.

  • 4 Pins sind mit den Zeilen verbunden (R1, R2, R3, R4).
  • 3 Pins sind mit den Spalten verbunden (C1, C2, C3).
3x4-Tastenfeld Pinbelegung

Verdrahtungsdiagramm

  • So verbinden Sie ESP32 und 3x4-Tastenfeld über ein Breadboard

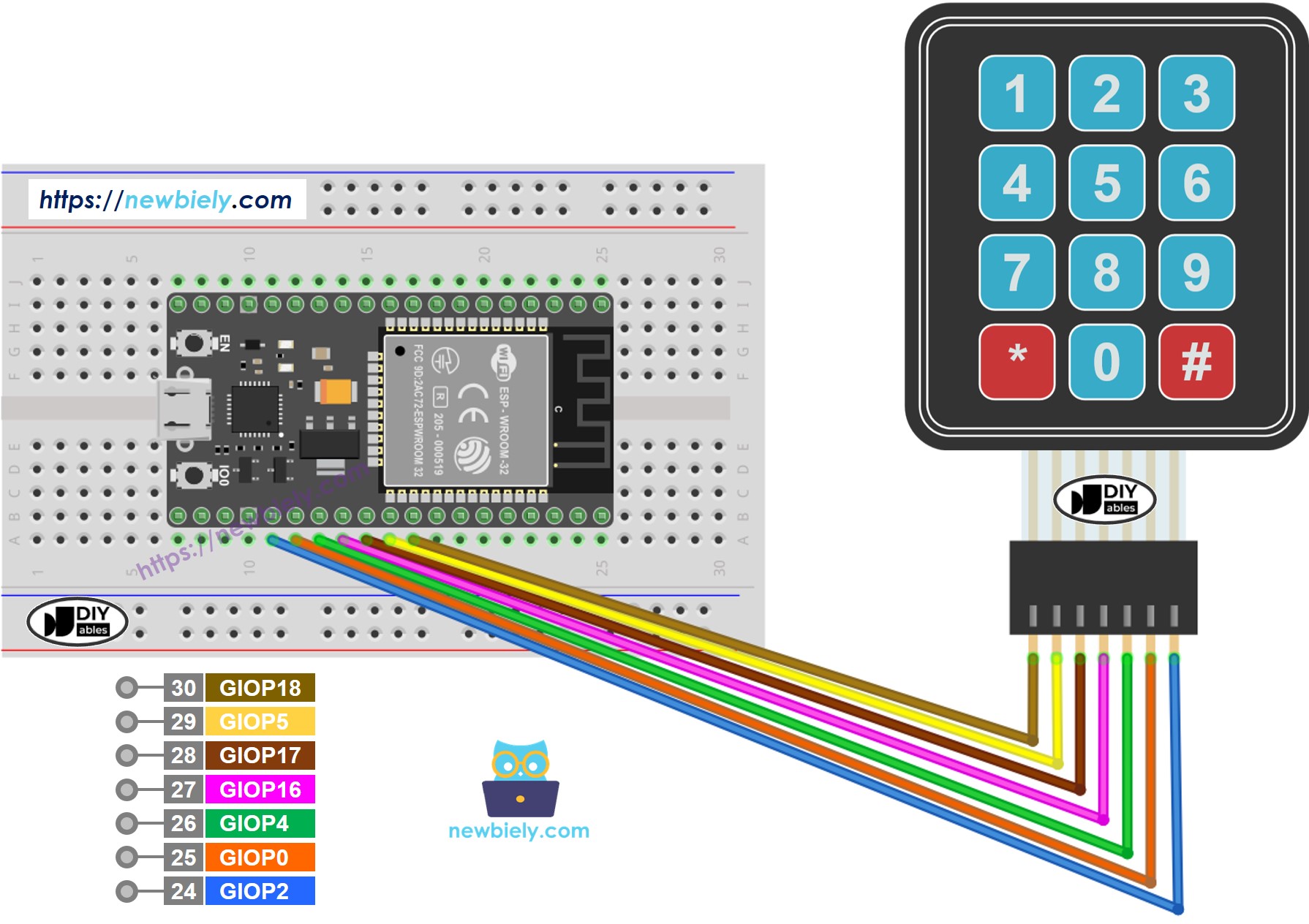

ESP32 MicroPython 3x4-Tastenfeld Schaltplan

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

So verbinden Sie ESP32 und 3x4-Tastenfeld

ESP32 MicroPython-Code

from DIYables_MicroPython_Keypad import Keypad import time NUM_ROWS = 4 NUM_COLS = 3 # Constants for GPIO pins ROW_PINS = [18, 5, 17, 16] # The ESP32 pin GPIO18, GPIO5, GPIO17, GPIO16 connect to the row pins COLUMN_PINS = [4, 0, 2] # The ESP32 pin GPIO4, GPIO0, GPIO2 connect to the column pins # Keymap corresponds to the layout of the keypad 3x4 KEYMAP = ['1', '2', '3', '4', '5', '6', '7', '8', '9', '*', '0', '#'] # Initialize the keypad keypad = Keypad(KEYMAP, ROW_PINS, COLUMN_PINS, NUM_ROWS, NUM_COLS) keypad.set_debounce_time(400) # 400ms, addjust it if it detects twice for single press print("Keypad 3x4 example") # Main loop to check for key presses while True: key = keypad.get_key() if key: print("Key pressed: ", key)

Schnelle Schritte

So richten Sie Ihren MicroPython-Code auf dem ESP32 mit der Thonny IDE ein und führen ihn aus:

  • Stellen Sie sicher, dass die Thonny IDE auf Ihrem Computer installiert ist.
  • Vergewissern Sie sich, dass die MicroPython-Firmware auf Ihrem ESP32-Board installiert ist.
  • Wenn Sie zum ersten Mal einen ESP32 mit MicroPython verwenden, lesen Sie die Anleitung ESP32 MicroPython Erste Schritte mit Schritt-für-Schritt-Anweisungen.
  • Verbinden Sie Ihren ESP32 wie im Schaltplan gezeigt mit dem 3x4-Tastenfeld.
  • Verbinden Sie das ESP32-Board über ein USB-Kabel mit Ihrem Computer.
  • Öffnen Sie die Thonny IDE auf Ihrem Computer.
  • Gehen Sie in der Thonny IDE zu Tools Options.
  • Wählen Sie im Tab Interpreter aus dem Dropdown-Menü MicroPython (ESP32) aus.
  • Stellen Sie sicher, dass der richtige Port ausgewählt ist. Die Thonny IDE erkennt ihn normalerweise automatisch, eventuell müssen Sie ihn aber manuell auswählen (z. B. COM12 unter Windows oder /dev/ttyACM0 unter Linux).
  • Navigieren Sie in der Thonny IDE zu Tools Manage packages.
  • Suchen Sie nach “DIYables-MicroPython-Keypad” und finden Sie die von DIYables erstellte Keypad-Bibliothek.
  • Klicken Sie auf DIYables-MicroPython-Keypad und dann auf die Schaltfläche Install, um die Keypad-Bibliothek zu installieren.

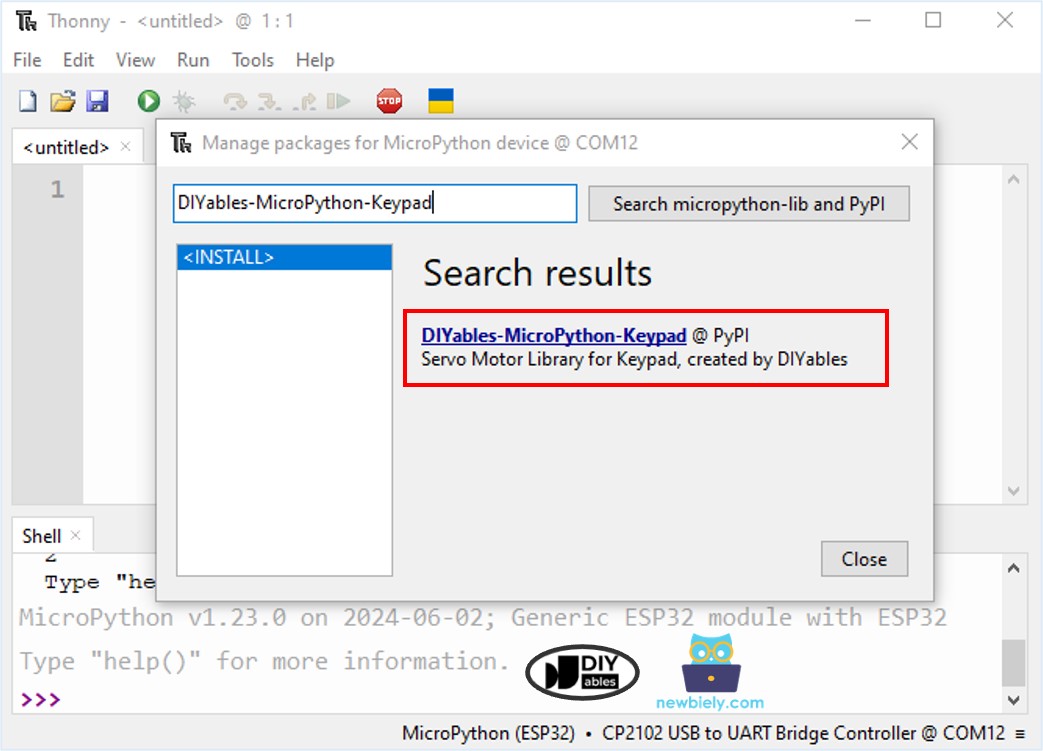

ESP32 MicroPython Keypad-Bibliothek
  • Kopieren Sie den bereitgestellten MicroPython-Code und fügen Sie ihn in den Editor von Thonny ein.
  • Speichern Sie den Code auf Ihrem ESP32:
    • Klicken Sie auf die Schaltfläche Save oder drücken Sie Ctrl+S.
    • Wählen Sie im Speicherdialog MicroPython device.
    • Nennen Sie die Datei main.py.
  • Klicken Sie auf die grüne Schaltfläche Run (oder drücken Sie F5), um das Skript auszuführen.
  • Drücken Sie einige Tasten auf Ihrem Tastenfeld.
  • Sehen Sie sich die Meldung in der Shell unten in Thonny an.
Shell x
>>> %Run -c $EDITOR_CONTENT
MPY: soft reboot Key pressed: 3 Key pressed: 6 Key pressed: 9 Key pressed: 4 Key pressed: * Key pressed: #
MicroPython (ESP32) • CP2102 USB To UART Bridge Controller @ COM12 ≡

Wenn es nicht funktioniert, überprüfen Sie bitte sorgfältig Ihre Verdrahtung. Beim Anschließen des ESP32 an das 3x4-Tastenfeld kommt es sehr leicht zu Verwechslungen.

Tastenfeld und Passwort

Ein Tastenfeld wird häufig zur Eingabe eines Passworts verwendet. Hier konzentrieren wir uns auf zwei wichtige Tasten:

  • Eine Taste zum Starten oder Neustarten der Passworteingabe. Verwenden Sie zum Beispiel die Taste "*".
  • Eine Taste zum Abschließen der Eingabe. Verwenden Sie zum Beispiel die Taste "#".

Das Passwort besteht aus den übrigen Tasten; die beiden Sondertasten gehören nicht dazu.

Wenn Sie eine Taste drücken:

  • Ist die Taste weder "*" noch "#", wird sie dem eingegebenen Passwort hinzugefügt.
  • Ist die Taste "#", wird geprüft, ob das eingegebene Passwort korrekt ist, und es wird anschließend gelöscht.
  • Ist die Taste "*", wird das Passwort gelöscht.

Tastenfeld - Passwort-Code

/* * Dieser ESP32 MicroPython Code wurde von newbiely.de entwickelt * Dieser ESP32 MicroPython Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/esp32-micropython/esp32-micropython-keypad-3x4 */ from DIYables_MicroPython_Keypad import Keypad import time NUM_ROWS = 4 NUM_COLS = 3 # Constants for GPIO pins ROW_PINS = [18, 5, 17, 16] # The ESP32 pin GPIO18, GPIO5, GPIO17, GPIO16 connect to the row pins COLUMN_PINS = [4, 0, 2] # The ESP32 pin GPIO4, GPIO0, GPIO2 connect to the column pins # Keymap corresponds to the layout of the keypad 3x4 KEYMAP = ['1', '2', '3', '4', '5', '6', '7', '8', '9', '*', '0', '#'] # Initialize the keypad keypad = Keypad(KEYMAP, ROW_PINS, COLUMN_PINS, NUM_ROWS, NUM_COLS) keypad.set_debounce_time(400) # 400ms, addjust it if it detects twice for single press # Define the correct password correct_password = "1234" input_password = "" print("Keypad 3x4 password") # Main loop while True: key = keypad.get_key() if key: print(key) if key == '*': input_password = "" # Clear input password elif key == '#': if input_password == correct_password: print("Password is correct") # DO YOUR WORK HERE else: print("Password is incorrect, try again") input_password = "" # Clear input password else: input_password += key # Append new character to input password string
  • Kopieren Sie den obigen Code und fügen Sie ihn in den Editor der Thonny IDE ein.
  • Speichern Sie das Skript auf Ihrem ESP32.
  • Geben Sie "123" ein und drücken Sie anschließend “#”.
  • Geben Sie "1234" ein und drücken Sie dann "#".
  • Sehen Sie sich die Meldung in der Shell unten in Thonny an.
Shell x
>>> %Run -c $EDITOR_CONTENT
MPY: soft reboot MPY: soft reboot Keypad 3x4 password 1 2 3 # Password is incorrect, try again 1 2 3 4 # Password is correct
MicroPython (ESP32) • CP2102 USB To UART Bridge Controller @ COM12 ≡

Video Tutorial

Wir erwägen die Erstellung von Video-Tutorials. Wenn Sie Video-Tutorials für wichtig halten, abonnieren Sie bitte unseren YouTube-Kanal , um uns zu motivieren, die Videos zu erstellen.
