SENSOREN/AKTOREN

ESP32 - Taster - LED

Dieses Tutorial zeigt Ihnen, wie Sie eine LED mit einem ESP32 und einem Taster mit MicroPython steuern. Wir betrachten zwei verschiedene Methoden:

Methode 1: Die LED folgt dem Zustand des Tasters

Die LED schaltet sich ein, wenn der Taster gedrückt wird.
Die LED schaltet sich aus, wenn der Taster losgelassen wird.

Methode 2: Die LED wechselt ihren Zustand bei jedem Tastendruck

Bei jedem Drücken des Tasters wechselt die LED zwischen ein und aus.
Die LED ändert ihren Zustand nicht, wenn der Taster losgelassen wird.

Bei Methode 2 erklären wir, warum das Entprellen des Tasters wichtig ist. Die Entprellung verhindert versehentliche Mehrfachbetätigungen durch Kontaktprellen. Wir beobachten das Verhalten der LED mit und ohne Entprellung im MicroPython-Code.

Erforderliche Hardware

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables ESP32 Starter-Kit (ESP32 enthalten)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Kaufhinweis: Um den Verdrahtungsprozess zu vereinfachen, empfehlen wir die Verwendung des LED Module, das mit einem eingebauten Widerstand geliefert wird.

Überblick über LED and Button

Wenn Sie neu bei LEDs, Tastern oder der MicroPython-Programmierung für den ESP32 sind, empfehle ich Ihnen diese Tutorials:

Diese Tutorials vermitteln Ihnen ein umfassendes Verständnis der Pinbelegung von LED und Taster, wie Sie diese Bauteile an den ESP32 anschließen und wie Sie ihr Verhalten mit MicroPython-Code effektiv steuern.

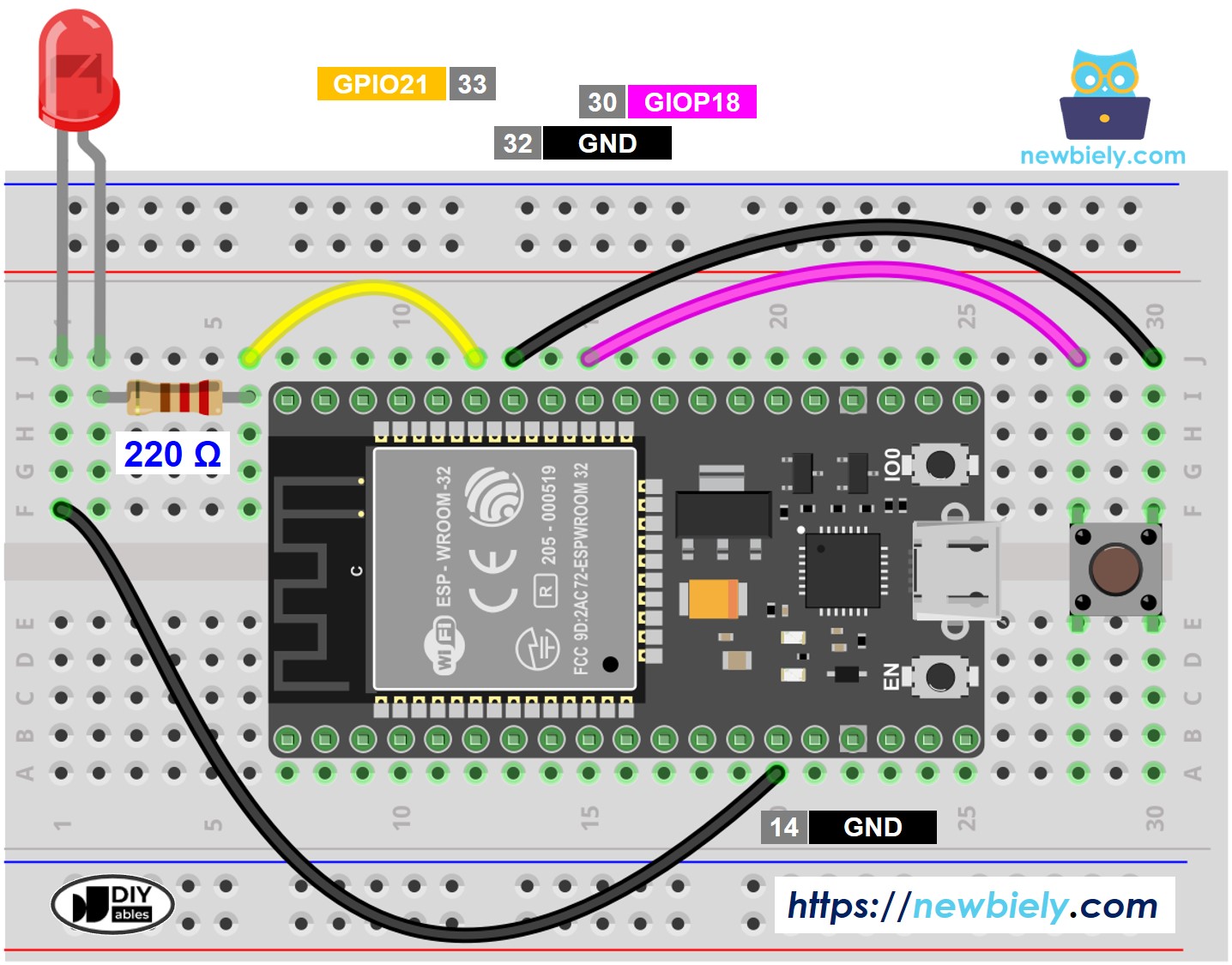

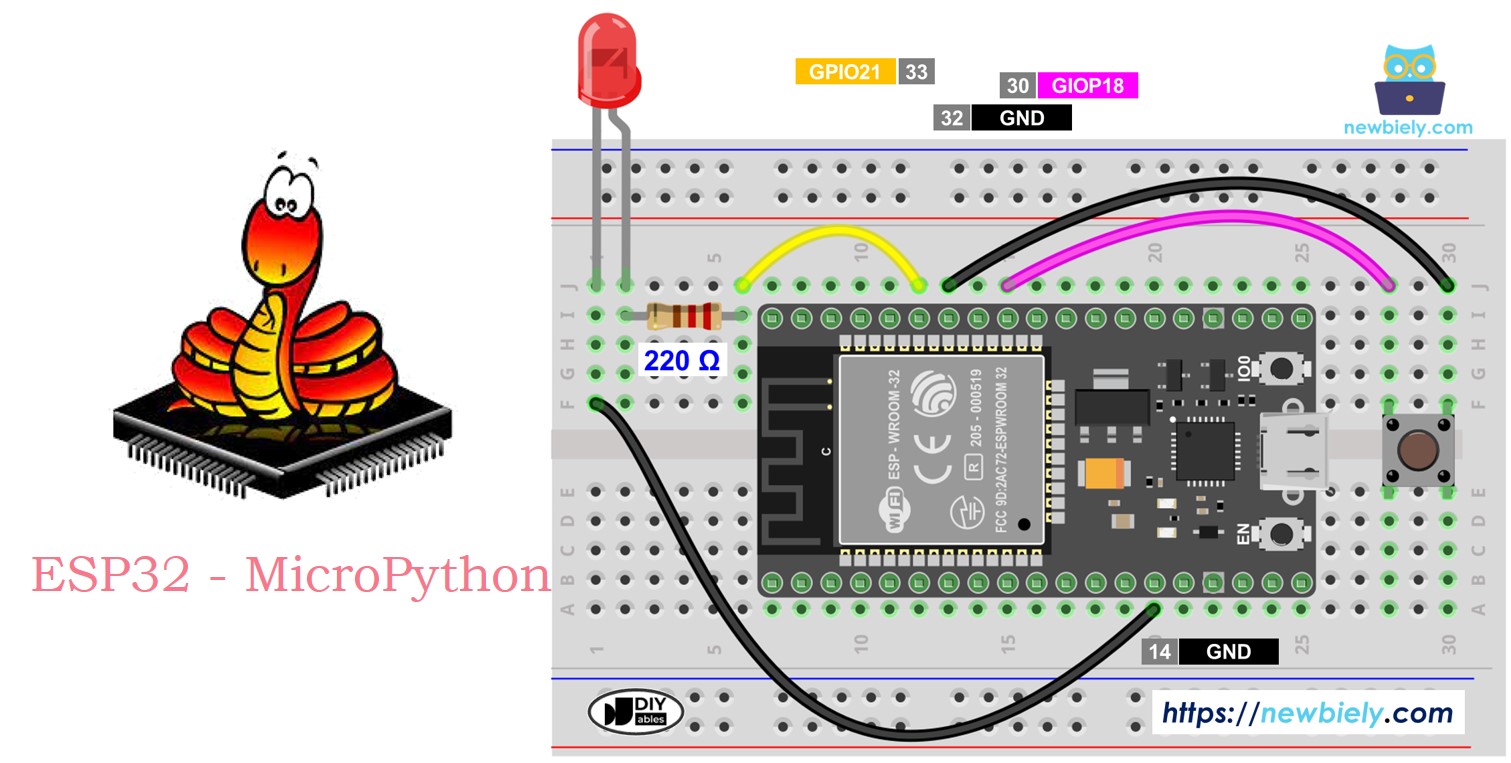

Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Methode 1 - Die LED folgt dem Zustand des Tasters

ESP32 MicroPython-Code

/* * Dieser ESP32 MicroPython Code wurde von newbiely.de entwickelt * Dieser ESP32 MicroPython Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/esp32-micropython/esp32-micropython-button-led */ from machine import Pin import time # Define the pins BUTTON_PIN = 18 # The ESP32 pin GPIO18 connected to the button LED_PIN = 21 # The ESP32 pin GPIO21 connected to the LED # Initialize the pins button = Pin(BUTTON_PIN, Pin.IN, Pin.PULL_UP) # set ESP32 pin to input pull-up mode led = Pin(LED_PIN, Pin.OUT) # set ESP32 pin to output mode while True: button_state = button.value() # read new state if button_state == 0: print("The button is being pressed") led.value(1) # turn on the LED else: print("The button is unpressed") led.value(0) # turn off the LED time.sleep(0.1) # small delay to debounce the button

Schnelle Schritte

So richten Sie Ihren MicroPython-Code auf dem ESP32 mit der Thonny IDE ein und führen ihn aus:

Stellen Sie sicher, dass die Thonny IDE auf Ihrem Computer installiert ist.
Vergewissern Sie sich, dass die MicroPython-Firmware auf Ihrem ESP32-Board installiert ist.
Wenn Sie zum ersten Mal einen ESP32 mit MicroPython verwenden, lesen Sie die Anleitung ESP32 MicroPython Erste Schritte für eine Schritt-für-Schritt-Anleitung.
Verdrahten Sie die Bauteile gemäß dem bereitgestellten Schaltplan.
Verbinden Sie das ESP32-Board über ein USB-Kabel mit Ihrem Computer.
Öffnen Sie die Thonny IDE auf Ihrem Computer.
Gehen Sie in der Thonny IDE zu Tools Options.
Wählen Sie im Reiter Interpreter die Option MicroPython (ESP32) aus dem Dropdown-Menü.
Stellen Sie sicher, dass der richtige Port ausgewählt ist. Die Thonny IDE erkennt ihn normalerweise automatisch, aber eventuell müssen Sie ihn manuell auswählen (z. B. COM12 unter Windows oder /dev/ttyACM0 unter Linux).
Kopieren Sie den bereitgestellten MicroPython-Code und fügen Sie ihn in den Editor von Thonny ein.
Speichern Sie den Code auf Ihrem ESP32:

Klicken Sie auf die Schaltfläche Save oder drücken Sie Ctrl+S.
Wählen Sie im Speicherdialog MicroPython device.
Benennen Sie die Datei main.py.

Klicken Sie auf die grüne Schaltfläche Run (oder drücken Sie F5), um das Skript auszuführen.
Drücken Sie den Taster und halten Sie ihn einige Sekunden gedrückt.
Sehen Sie sich die Meldung in der Shell unten in Thonny an.
Beobachten Sie die Änderung des LED-Zustands.

Der Zustand der LED entspricht dem Zustand des Tasters.

Code-Erklärung

Lesen Sie die ausführlichen Erklärungen in den Kommentaren des Quellcodes zu jeder Zeile!

Methode 2 - Die LED wechselt bei jedem Tastendruck ihren Zustand

ESP32 MicroPython-Code - Taster schaltet LED ohne Entprellung um

/* * Dieser ESP32 MicroPython Code wurde von newbiely.de entwickelt * Dieser ESP32 MicroPython Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/esp32-micropython/esp32-micropython-button-led */ from machine import Pin import time # Define the pins BUTTON_PIN = 18 # The ESP32 pin GPIO18 connected to the button LED_PIN = 21 # The ESP32 pin GPIO21 connected to the LED # Initialize the pins button = Pin(BUTTON_PIN, Pin.IN, Pin.PULL_UP) # set ESP32 pin to input pull-up mode led = Pin(LED_PIN, Pin.OUT) # set ESP32 pin to output mode # Initialize the states led_state = 0 button_state = button.value() prev_button_state = button_state while True: prev_button_state = button_state # save the last state button_state = button.value() # read new state if prev_button_state == 1 and button_state == 0: print("The button is pressed") # toggle state of LED led_state = not led_state # control LED according to the toggled state led.value(led_state) time.sleep(0.1) # small delay to debounce the button

Schnelle Schritte

Kopieren Sie den Code und öffnen Sie ihn in der Thonny IDE.
Speichern Sie den Code auf dem ESP32.
Drücken und lassen Sie den Taster mehrmals los.
Beobachten Sie, wie sich der Zustand der LED ändert.

Bei jedem Tastendruck ändert sich der Zustand der LED einmal.

Code-Erklärung

Die Erklärung finden Sie in den Kommentaren des obigen ESP32 MicroPython-Codes.

Im Code bewirkt led_state = not led_state dasselbe wie dieser Code:

if led_state == 1: # if the LED is currently on led_state = 0 # turn it off else: # if the LED is currently off led_state = 1 # turn it on

Video Tutorial

Wir erwägen die Erstellung von Video-Tutorials. Wenn Sie Video-Tutorials für wichtig halten, abonnieren Sie bitte unseren YouTube-Kanal , um uns zu motivieren, die Videos zu erstellen.

1	×	38-pin ESP32 ESP-WROOM-32 Dev Module - Narrow
1	×	(Alternativ) 38-pin ESP32 ESP-WROOM-32 Dev Module - Wide
1	×	(Alternativ) 30-pin ESP32 ESP-WROOM-32 Dev Module - Wide
1	×	(Alternativ) ESP32 Uno-form board
1	×	(Alternativ) ESP32 S3 Uno-form board
1	×	USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1	×	USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1	×	Breadboard-Taster mit Kappe
1	×	Breadboard-Taster-Kit
1	×	Panel-Drucktaster
1	×	Taster-Modul
1	×	LED Kit
1	×	LED (red)
1	×	LED Module
1	×	(Alternativ) Button and LED Kit
1	×	220Ω Resistor
1	×	Breadboard
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmen-Erweiterungsboard für ESP32
1	×	(Empfohlen) Breakout Expansion Board for ESP32
1	×	(Empfohlen) Stromverteiler für ESP32
