ESP32 - Heizelement steuern

Dieses Tutorial zeigt Ihnen, wie Sie ein Heizelement mit dem ESP32 und MicroPython steuern. Im Einzelnen lernen wir:

Ein Heizelement kann über ein Relais oder über ein MOSFET-Modul angesteuert werden. Das Relais kennt nur zwei Zustände: Heizen mit voller Leistung oder nicht heizen. Das MOSFET-Modul schaltet es ebenfalls EIN und AUS, aber mit PWM kann es dem Element nur einen Teil der Leistung geben, sodass Sie eine niedrigere Heizstufe wählen können. Es ist lautlos und nutzt sich auch bei vielen Schaltvorgängen nicht ab. Wir gehen unten beide Methoden durch.

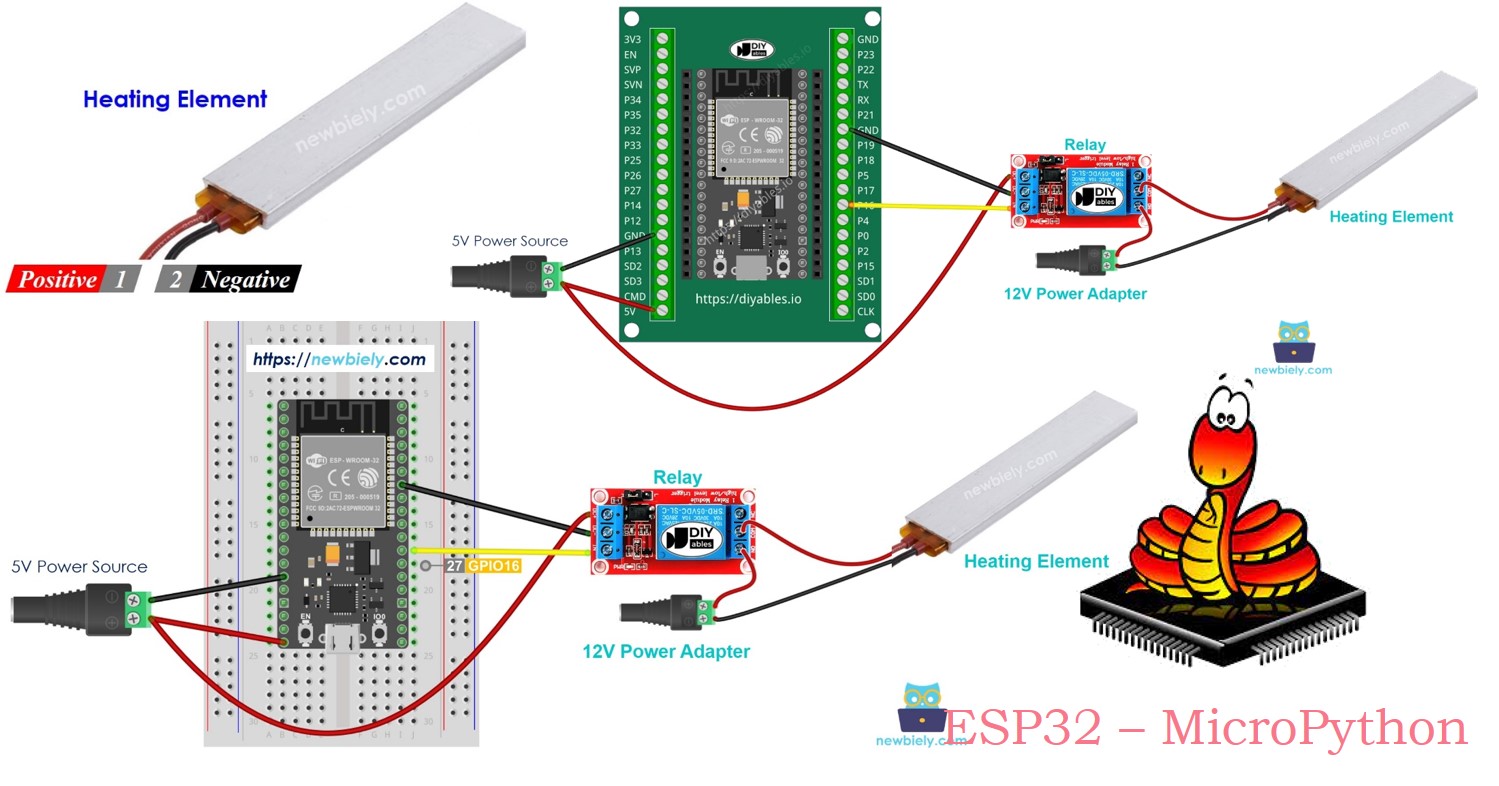

ESP32 MicroPython Heizelement

Überblick über Heating Element

Pinbelegung

ESP32 MicroPython Heizelement Pinbelegung

Ein Heizelement hat typischerweise zwei Pins:

  • Verbinden Sie den positiven (+) Pin (rot) mit der 12V-DC-Stromversorgung.
  • Verbinden Sie den negativen (-) Pin (schwarz) mit der Masse (GND) der DC-Stromversorgung.

So steuern Sie ein Heizelement

Wenn ein 12V-Heizelement an eine 12V-Stromquelle angeschlossen ist, erzeugt es Wärme. Um das Heizelement mit einem ESP32 zu steuern, verwenden wir ein Relais. Der ESP32 sendet Signale an das Relais, das dann das Heizelement steuert. Wenn Sie mehr darüber erfahren möchten, wie ein Relais funktioniert, wie seine Pinbelegung aussieht oder wie man es einrichtet, lesen Sie das ESP32 MicroPython Relais-Tutorial.

Die zweite Möglichkeit ist ein MOSFET-Modul. Die Anleitung ESP32 MicroPython - MOSFET-Modul behandelt die Pinbelegung, die drei Chip-Versionen und wie PWM die Leistung ändert.

Relais vs. MOSFET-Modul für Heizelement

Relais MOSFET-Modul
Wärmesteuerung volle Heizleistung oder keine Heizleistung volle Heizleistung, keine Heizleistung oder eine Heizstufe dazwischen (PWM)
Häufiges Schalten (zum Beispiel, um eine Temperatur zu halten) Kontakte nutzen sich schneller ab kein Problem, es hat keine beweglichen Teile
Geräusch klickt lautlos
Geschwindigkeit langsam (Millisekunden) sehr schnell
Versorgungsart AC oder DC nur DC
Minimale Versorgung kein Minimum (innerhalb der Nennwerte) etwa 6V, weil das Gate seine Spannung aus dieser Versorgung bekommt
Isolation ja (Spule und Kontakte sind getrennt) ja (PC817-Optokoppler)
Verwenden für AC-Heizungen, einfaches EIN/AUS 12V-DC-Heizungen, Steuerung der Heizstufe, häufiges Schalten

Wenn Ihr Heizelement mit 12V DC läuft, passt das MOSFET-Modul gut. Es kann eine niedrigere Heizstufe halten, und es kann den ganzen Tag ein- und ausschalten, um eine Temperatur zu halten, ohne sich abzunutzen. Für eine Netzheizung (AC) müssen Sie beim Relais bleiben.

Verdrahtungsdiagramm

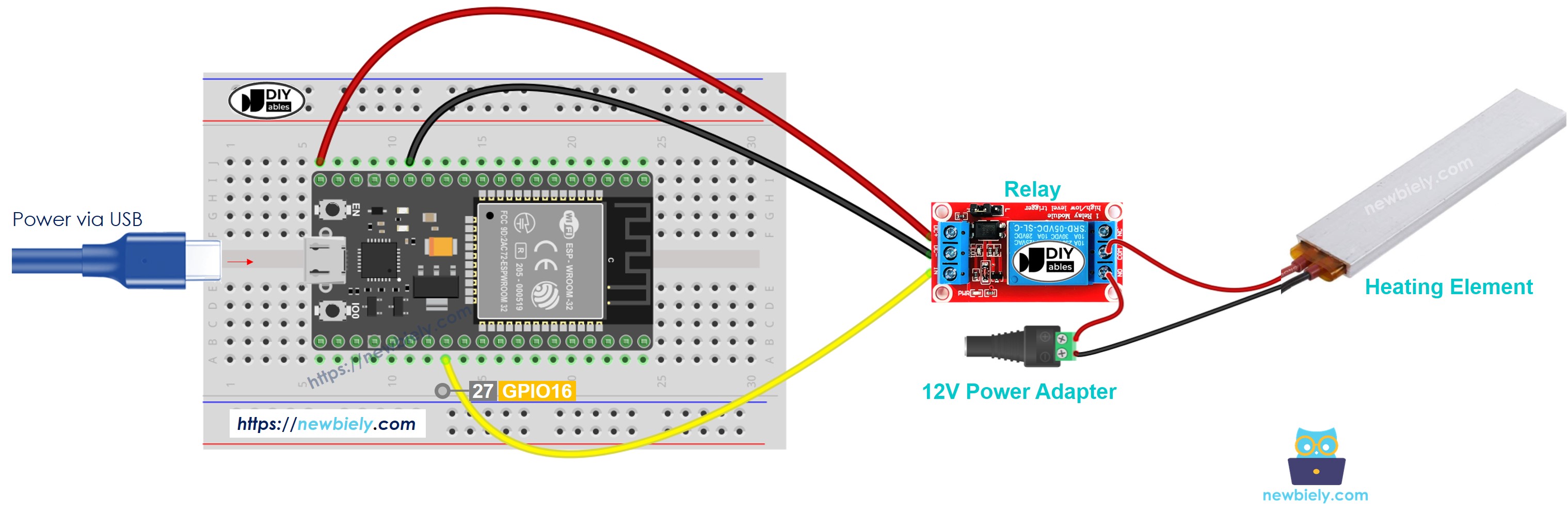

  • So verbinden Sie den ESP32 und das gesteuerte Heizelement mit einem Steckbrett (Stromversorgung über USB-Kabel)
ESP32 MicroPython Heizelement Schaltplan

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Das Schaltbild unten zeigt dieselben Verbindungen ohne Steckbrett:

ESP32 MicroPython Heizelement Schaltplan (ohne Steckbrett)

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

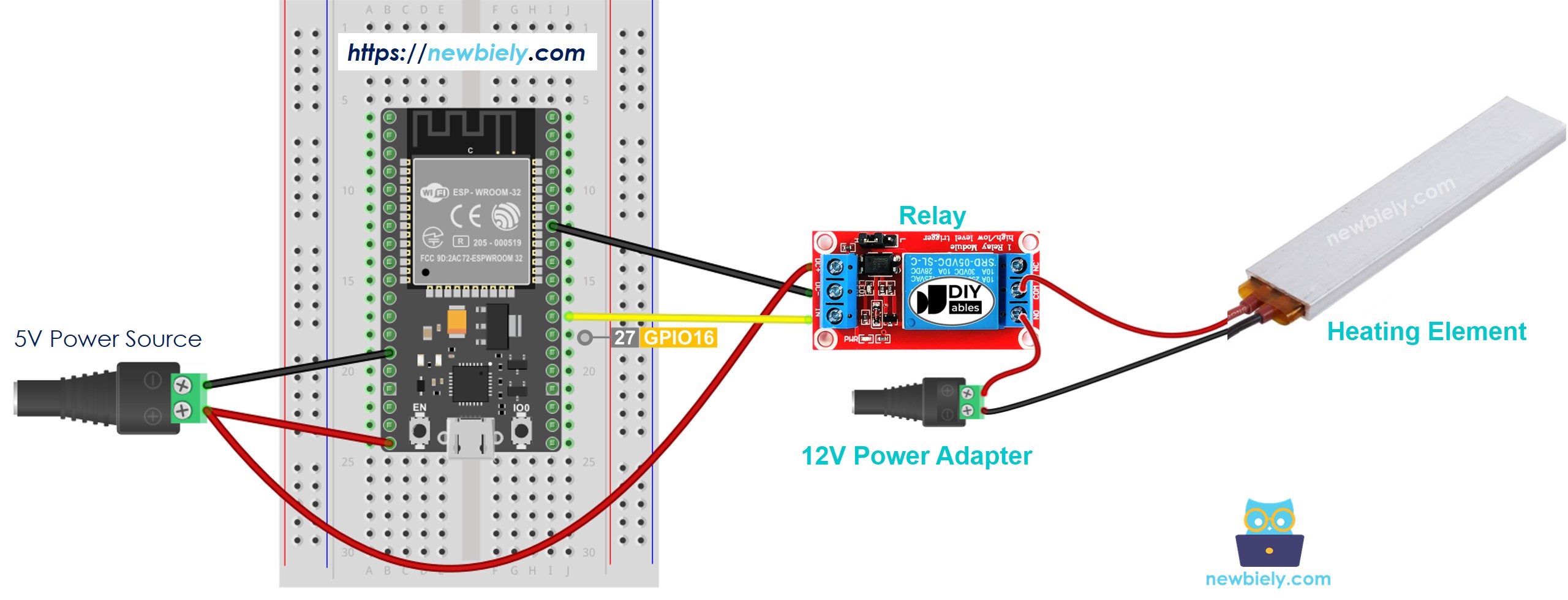

  • So verbinden Sie den ESP32 und das gesteuerte Heizelement mit einem Steckbrett (Stromversorgung über Vin-Pin)
ESP32 MicroPython Heizelement Schaltplan

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

So verbinden Sie ESP32 und gesteuertes Heizelement
So verdrahten Sie ESP32 und gesteuertes Heizelement

ESP32 MicroPython-Code

Dieser Code schaltet das Heizelement fünf Sekunden lang EIN und dann fünf Sekunden lang AUS, und das fortlaufend.

/* * Dieser ESP32 MicroPython Code wurde von newbiely.de entwickelt * Dieser ESP32 MicroPython Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/esp32-micropython/esp32-micropython-controls-heating-element */ from machine import Pin import time RELAY_PIN = 16 # The ESP32 pin GPIO16 connected to the Heating Element via relay pin # Initialize the relay pin as an output relay = Pin(RELAY_PIN, Pin.OUT) # Infinite loop while True: relay.value(1) # Turn on Heating Element for 5 seconds time.sleep(5) relay.value(0) # Turn off Heating Element for 5 seconds time.sleep(5)

Schnelle Schritte

So richten Sie Ihren MicroPython-Code auf dem ESP32 mit der Thonny IDE ein und führen ihn aus:

  • Stellen Sie sicher, dass die Thonny IDE auf Ihrem Computer installiert ist.
  • Vergewissern Sie sich, dass die MicroPython-Firmware auf Ihrem ESP32-Board installiert ist.
  • Wenn Sie zum ersten Mal einen ESP32 mit MicroPython verwenden, lesen Sie die Anleitung ESP32 MicroPython Erste Schritte für eine Schritt-für-Schritt-Anleitung.
  • Schließen Sie das ESP32-Board gemäß dem bereitgestellten Schaltplan an das Heizelement an.
  • Verbinden Sie das ESP32-Board über ein USB-Kabel mit Ihrem Computer.
  • Öffnen Sie die Thonny IDE auf Ihrem Computer.
  • Gehen Sie in der Thonny IDE zu Tools Options.
  • Wählen Sie im Reiter Interpreter die Option MicroPython (ESP32) aus dem Dropdown-Menü.
  • Stellen Sie sicher, dass der richtige Port ausgewählt ist. Die Thonny IDE erkennt ihn normalerweise automatisch, aber eventuell müssen Sie ihn manuell auswählen (z. B. COM12 unter Windows oder /dev/ttyACM0 unter Linux).
  • Kopieren Sie den bereitgestellten MicroPython-Code und fügen Sie ihn in den Editor von Thonny ein.
  • Speichern Sie den Code auf Ihrem ESP32:
    • Klicken Sie auf die Schaltfläche Save oder drücken Sie Ctrl+S.
    • Wählen Sie im Speicherdialog MicroPython device.
    • Benennen Sie die Datei main.py.
  • Klicken Sie auf die grüne Schaltfläche Run (oder drücken Sie F5), um das Skript auszuführen.
  • Prüfen Sie die Temperatur des Heizelements.

WARNING

Seien Sie vorsichtig, denn eine falsche Handhabung kann Verbrennungen verursachen oder sogar einen Brand in Ihrem Zuhause auslösen. Ihre Sicherheit ist sehr wichtig. Wenn Sie unsicher sind, versuchen Sie es nicht selbst – holen Sie sich Hilfe von einer erfahrenen Person. Wir übernehmen keine Verantwortung für Ihre Sicherheit.

Code-Erklärung

Die Erklärung finden Sie in den Kommentaren des obigen ESP32 MicroPython-Codes.

ESP32 MicroPython-Code - Heizelement mit dem MOSFET-Modul steuern

Tauschen wir nun das Relais gegen ein MOSFET-Modul aus. Mit einem PWM-Signal vom ESP32 kann das Heizelement mit 30%, 50% oder jeder anderen Leistungsstufe laufen, nicht nur mit voller Leistung.

Verdrahtungsdiagramm

ESP32 MicroPython Heizelement und MOSFET-Modul Schaltplan

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Kein Steckbrett? Dieselbe Schaltung lässt sich auch ohne verdrahten, wie unten gezeigt:

ESP32 MicroPython Heizelement und MOSFET-Modul Schaltplan (ohne Steckbrett)

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Stellen Sie diese Verbindungen her:

  • GPIO18 des ESP32 → PWM-Pin des Moduls
  • GND des ESP32 → GND-Pin des Moduls
  • 12V-Adapter + (über die DC-Buchse) → +-Klemme
  • Rotes Kabel des Heizelements (+) → ebenfalls die +-Klemme
  • Schwarzes Kabel des Heizelements (−) → LOAD-Klemme
  • 12V-Adapter − (über die DC-Buchse) → −-Klemme

Ein Heizelement hat keine Spule, Sie brauchen hier also keine Freilaufdiode.

MicroPython-Code

In jeder Schleife bekommt das Element 2 Sekunden lang volle Leistung, dann 2 Sekunden lang keine Leistung. Danach steigt die Leistung von 10% auf 100% und wieder zurück. Ein Heizelement ändert seine Temperatur langsam, Sie spüren die Änderung also erst nach einiger Zeit und nicht bei jedem Schritt.

/* * Dieser ESP32 MicroPython Code wurde von newbiely.de entwickelt * Dieser ESP32 MicroPython Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/esp32-micropython/esp32-micropython-controls-heating-element */ from machine import Pin, PWM import time MOSFET_PIN = 18 # ESP32 GPIO18 connected to the PWM pin of the MOSFET module pwm = PWM(Pin(MOSFET_PIN), freq=500) # 500 Hz PWM, slow enough for the module's optocoupler pwm.duty_u16(0) # start with the load OFF def set_load(percent): pwm.duty_u16(percent * 65535 // 100) # convert 0-100% to 0-65535 print("Load power: {}%".format(percent)) while True: # turn the load fully ON, then fully OFF print("Load: ON") set_load(100) time.sleep(2) print("Load: OFF") set_load(0) time.sleep(2) # increase the power step by step (PWM) for percent in range(10, 101, 10): set_load(percent) time.sleep(0.5) # decrease the power step by step (PWM) for percent in range(90, -1, -10): set_load(percent) time.sleep(0.5) time.sleep(1)

Schnelle Schritte

  • Bereiten Sie Thonny und den ESP32 so vor, wie in den Relais-Quick-Steps beschrieben.
  • Verdrahten Sie das Heizelement gemäß dem Schaltplan mit dem MOSFET-Modul, wobei der 12V-Adapter noch nicht eingesteckt ist.
  • Kopieren Sie den Code in Thonny und speichern Sie ihn als main.py auf dem ESP32.
  • Stecken Sie den 12V-Adapter ein und klicken Sie dann auf Run (oder drücken Sie F5).
  • Lesen Sie die Leistungsstufe in der Shell ab. Berühren Sie das Heizelement nicht, um es zu prüfen.
Shell x
>>> %Run -c $EDITOR_CONTENT
MPY: soft reboot Load: ON Load power: 100% Load: OFF Load power: 0% Load power: 10% Load power: 20% Load power: 30% Load power: 40% Load power: 50% Load power: 60% Load power: 70% Load power: 80% Load power: 90% Load power: 100% Load power: 90% Load power: 80% Load power: 70% Load power: 60% Load power: 50% Load power: 40% Load power: 30% Load power: 20% Load power: 10% Load power: 0%
MicroPython (ESP32) • CP2102 USB To UART Bridge Controller @ COM12 ≡

Tipp: Das MOSFET-Modul ist nur für DC-Heizungen gedacht, und die Versorgung muss etwa 6V oder höher sein. Eine Heizung kann einen hohen Strom ziehen, prüfen Sie also, dass der Chip auf Ihrem Modul nicht zu heiß wird.
