ESP32 - Temperatursensor - OLED

Dieses Tutorial zeigt Ihnen, wie Sie mit einem ESP32 und MicroPython-Code die Temperatur von einem DS18B20-Temperatursensor auslesen und auf einem OLED-I2C-Display anzeigen.

ESP32 MicroPython Temperatursensor OLED I2C

Erforderliche Hardware

1	×	38-pin ESP32 ESP-WROOM-32 Dev Module - Narrow
1	×	(Alternativ) 38-pin ESP32 ESP-WROOM-32 Dev Module - Wide
1	×	(Alternativ) 30-pin ESP32 ESP-WROOM-32 Dev Module - Wide
1	×	(Alternativ) ESP32 Uno-form board
1	×	(Alternativ) ESP32 S3 Uno-form board
1	×	USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1	×	USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1	×	SSD1306 I2C OLED-Display 128x64
1	×	SSD1306 I2C OLED-Display 128x32
1	×	DS18B20 Temperatursensor (mit Adapter)
1	×	DS18B20 Temperatursensor (ohne Adapter)
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmen-Erweiterungsboard für ESP32
1	×	(Empfohlen) Breakout Expansion Board for ESP32
1	×	(Empfohlen) Stromverteiler für ESP32

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables ESP32 Starter-Kit (ESP32 enthalten)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Kaufhinweis: Viele DS18B20-Sensoren auf dem Markt sind von geringer Qualität. Wir empfehlen dringend den Kauf des Sensors von der Marke DIYables über den obigen Link. Wir haben ihn getestet und er funktionierte gut.

Kaufhinweis: Wenn Sie ein größeres OLED-Display möchten, verwenden Sie das 2.42 inch OLED Display 128x64.

Überblick über Temperature Sensor and OLED

Wenn Sie neu beim DS18B20-Temperatursensor, beim OLED I2C oder bei der MicroPython-Programmierung für den ESP32 sind, empfehle ich Ihnen die folgenden Tutorials:

Tutorial ESP32 MicroPython Erste Schritte
Tutorial ESP32 MicroPython Temperatursensor
Tutorial ESP32 MicroPython OLED

Diese Tutorials vermitteln Ihnen ein umfassendes Verständnis des DS18B20-Temperatursensors und des OLEDs, wie Sie diese Komponenten an den ESP32 anschließen und wie Sie ihr Verhalten mit MicroPython-Code effektiv steuern.

Verdrahtungsdiagramm

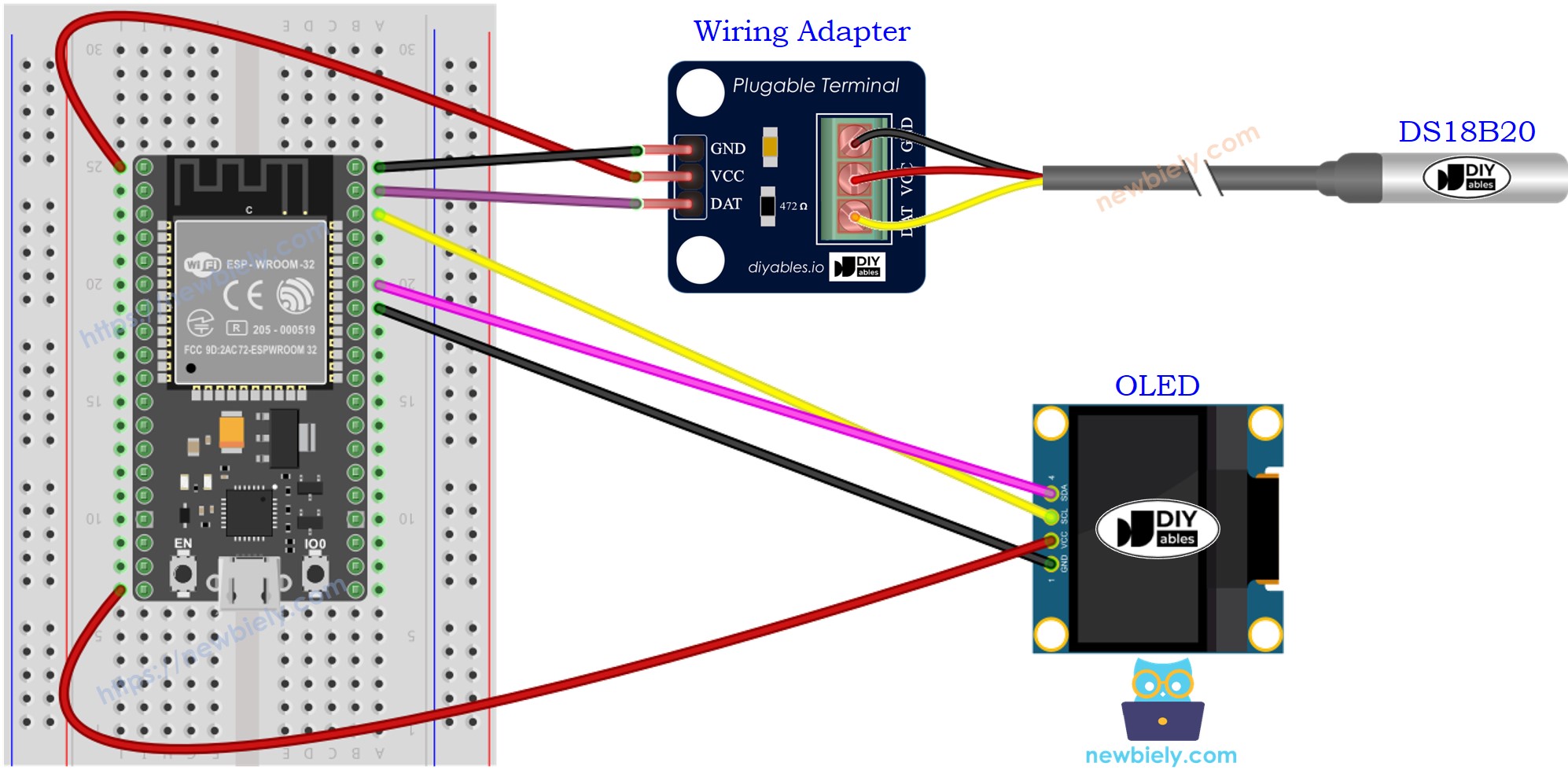

So verbinden Sie den ESP32 mit Temperatursensor und OLED mithilfe eines Steckbretts

ESP32 MicroPython Temperatursensor OLED Schaltplan

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

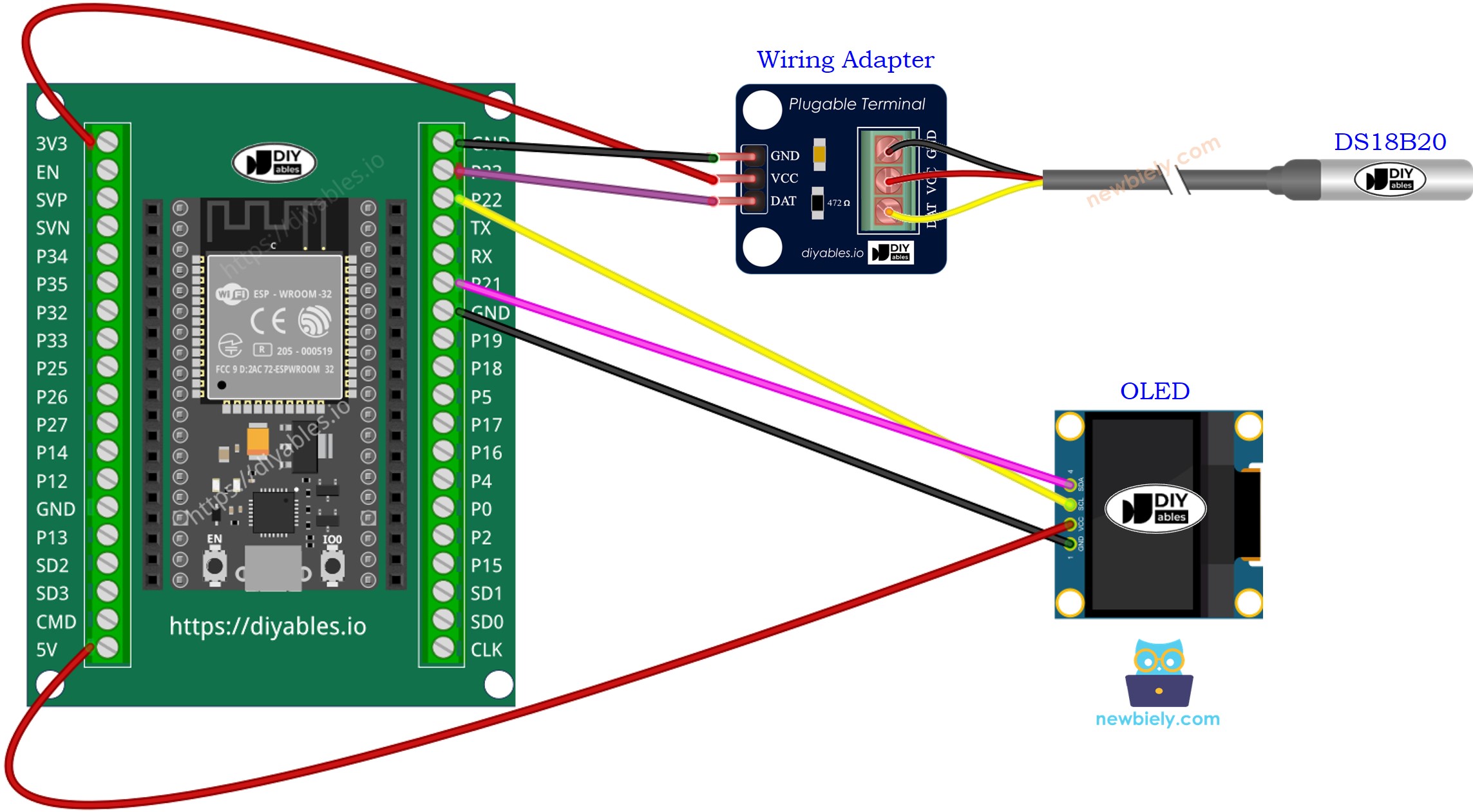

So verbinden Sie den ESP32 mit Temperatursensor und OLED mithilfe einer Schraubklemmen-Breakout-Platine

So verbinden Sie den ESP32 mit Temperatursensor und OLED

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

ESP32 MicroPython Code

/* * Dieser ESP32 MicroPython Code wurde von newbiely.de entwickelt * Dieser ESP32 MicroPython Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/esp32-micropython/esp32-micropython-temperature-sensor-oled */ import machine import onewire import ds18x20 import time from machine import I2C, Pin from DIYables_MicroPython_OLED import OLED_SSD1306_I2C ds_pin = machine.Pin(23) # The ESP32 pin GPIO23 connected to the DS18B20 sensor # Create the onewire object OneWire = onewire.OneWire(ds_pin) # Create the DS18X20 object DS18B20 = ds18x20.DS18X20(OneWire) # Scan for devices on the bus sensor_addresses = OneWire.scan() if not sensor_addresses: raise Exception("No DS18B20 sensor found!") sensor_address = sensor_addresses[0] print('Found DS18B20 sensor with address: ', sensor_address) # Initialize I2C i2c = I2C(0, scl=Pin(22), sda=Pin(21), freq=400000) # Adjust ESP32 pins according to your setup # Initialize the OLED display oled = OLED_SSD1306_I2C(128, 64, i2c) # Clear the display oled.clear_display() oled.set_text_size(3) oled.display() def oled_display_center(oled, text): # Get the text bounds (width and height) of the string oled.clear_display() x1, y1, width, height = oled.get_text_bounds(text, 0, 0) # Set cursor to the calculated centered position cursor_x = (oled.WIDTH - width) // 2 cursor_y = (oled.HEIGHT - height) // 2 oled.set_cursor(cursor_x, cursor_y) # Print the text on the display oled.println(text) # Refresh the display to show the text oled.display() # Main loop to read and print the temperature every second while True: DS18B20.convert_temp() time.sleep_ms(750) temperature = DS18B20.read_temp(sensor_address) print('Temperature: {:.2f} °C'.format(temperature)) oled_display_center(oled, "{:.2f}".format(temperature) + OLED_SSD1306_I2C.DEGREE_SYMBOL + "C") time.sleep(1)

Schnelle Schritte

Hier finden Sie eine Anleitung, wie Sie Ihren MicroPython-Code auf dem ESP32 mit der Thonny IDE einrichten und ausführen:

Stellen Sie sicher, dass Thonny IDE auf Ihrem Computer installiert ist.
Vergewissern Sie sich, dass die MicroPython-Firmware auf Ihrem ESP32-Board geladen ist.
Wenn Sie zum ersten Mal einen ESP32 mit MicroPython verwenden, lesen Sie die Anleitung ESP32 MicroPython Erste Schritte für eine Schritt-für-Schritt-Anleitung.
Verbinden Sie das ESP32-Board gemäß dem bereitgestellten Schaltplan mit dem DS18B20-Temperatursensor und dem OLED I2C.
Verbinden Sie das ESP32-Board mit einem USB-Kabel mit Ihrem Computer.
Öffnen Sie Thonny IDE auf Ihrem Computer.
Gehen Sie in Thonny IDE zu Tools Options.
Wählen Sie im Tab Interpreter aus dem Dropdown-Menü MicroPython (ESP32).
Stellen Sie sicher, dass der richtige Port ausgewählt ist. Thonny IDE erkennt ihn normalerweise automatisch, aber möglicherweise müssen Sie ihn manuell auswählen (z. B. COM12 unter Windows oder /dev/ttyACM0 unter Linux).

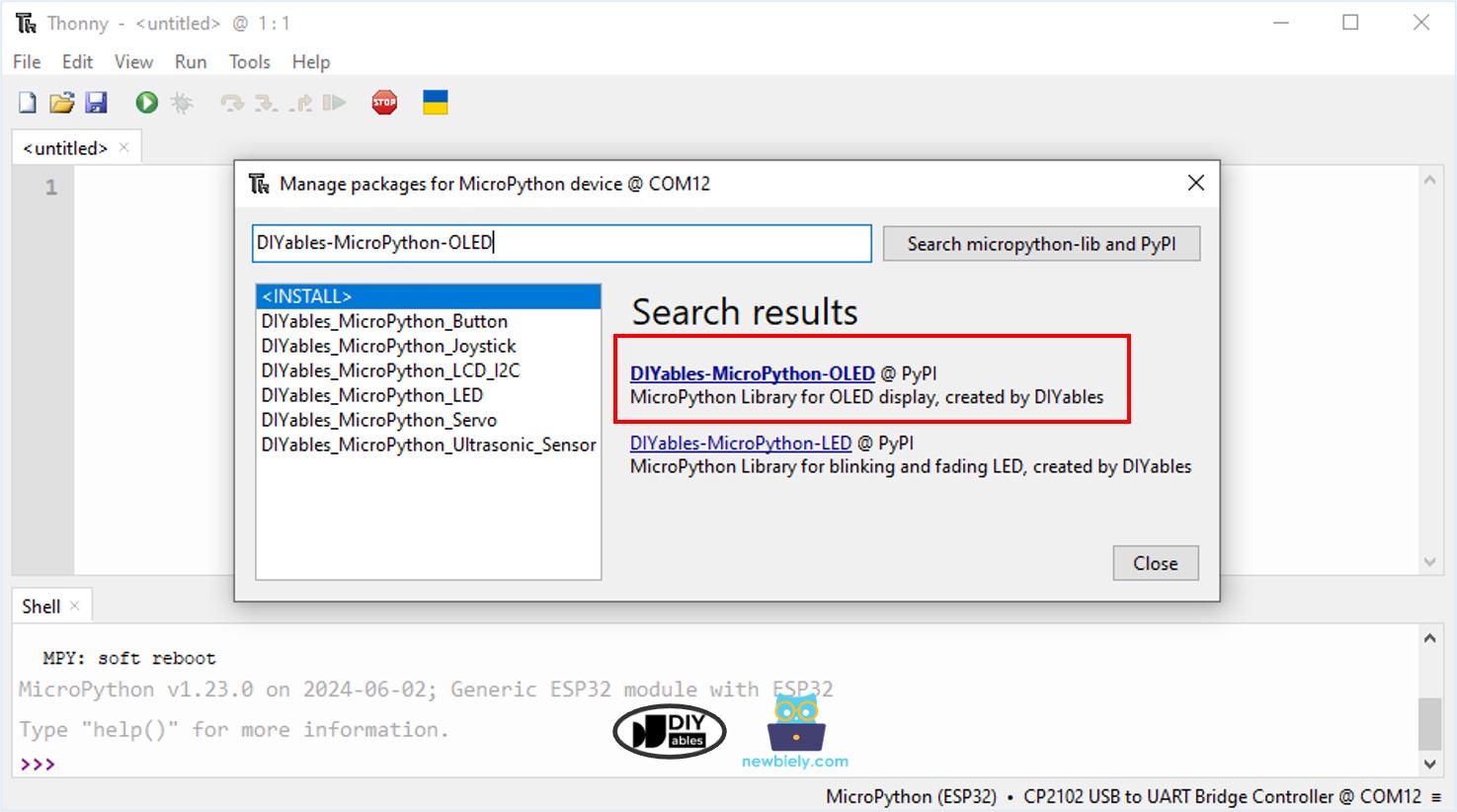

Navigieren Sie in Thonny IDE zu Tools Manage packages.
Suchen Sie nach “DIYables-MicroPython-OLED” und finden Sie dann die von DIYables erstellte OLED-Bibliothek.
Klicken Sie auf DIYables-MicroPython-OLED und dann auf den Button Install, um die OLED-Bibliothek zu installieren.

Kopieren Sie den bereitgestellten MicroPython-Code und fügen Sie ihn in den Editor von Thonny ein.
Speichern Sie den Code auf Ihrem ESP32:

Klicken Sie auf den Save-Button oder drücken Sie Ctrl+S.
Wählen Sie im Speicherdialog MicroPython device.
Nennen Sie die Datei main.py.

Klicken Sie auf den grünen Run-Button (oder drücken Sie F5), um das Skript auszuführen.

Shell x

>>> %Run -c $EDITOR_CONTENT

MPY: soft reboot MPY: soft reboot Found DS18B20 sensor with address: bytearray(b'(\xffP\x05.\x04\x00\x07') Temperature: 26.07 °C Temperature: 26.11 °C Temperature: 26.11 °C Temperature: 26.24 °C Temperature: 27.44 °C Temperature: 29.10 °C Temperature: 29.86 °C Temperature: 30.24 °C Temperature: 30.39 °C

MicroPython (ESP32) • CP2102 USB To UART Bridge Controller @ COM12 ≡

Legen Sie den Sensor in heißes oder kaltes Wasser oder halten Sie ihn in der Hand.
Sehen Sie sich die Anzeige auf dem OLED-Bildschirm an. Sie sieht wie im folgenden Bild aus:

Code-Erklärung

Die Erklärungen zu jeder Zeile finden Sie in den Kommentaren des Quellcodes!
