ESP32 - DHT11 Temperatur- und Luftfeuchtigkeitssensor

Dieses Tutorial zeigt Ihnen, wie Sie den DHT11-Temperatur- und Luftfeuchtigkeitssensor mit dem ESP32 und MicroPython verwenden. Im Einzelnen lernen wir:

Wie Sie den DHT11-Sensor und das DHT11-Modul an einen ESP32 anschließen.
Wie Sie MicroPython-Code für den ESP32 schreiben, um Temperatur- und Luftfeuchtigkeitsdaten vom DHT11-Sensor und -Modul auszulesen.

Erforderliche Hardware

1	×	38-pin ESP32 ESP-WROOM-32 Dev Module - Narrow
1	×	(Alternativ) 38-pin ESP32 ESP-WROOM-32 Dev Module - Wide
1	×	(Alternativ) 30-pin ESP32 ESP-WROOM-32 Dev Module - Wide
1	×	(Alternativ) ESP32 Uno-form board
1	×	(Alternativ) ESP32 S3 Uno-form board
1	×	USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1	×	USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1	×	DHT11 Temperatur-Feuchtigkeitssensor-Modul
1	×	(Alternativ) DHT11 Sensor
1	×	10 kΩ Resistor
1	×	Breadboard
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmen-Erweiterungsboard für ESP32
1	×	(Empfohlen) Breakout Expansion Board for ESP32
1	×	(Empfohlen) Stromverteiler für ESP32

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables ESP32 Starter-Kit (ESP32 enthalten)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Überblick über DHT11 Temperature and Humidity Sensor

	DHT11
Betriebsspannung	3 bis 5V
Temperaturbereich	0°C bis 50°C
Temperaturgenauigkeit	± 2°C
Luftfeuchtigkeitsbereich	20% bis 80%
Luftfeuchtigkeitsgenauigkeit	5%
Abtastrate	1Hz (einmal pro Sekunde)

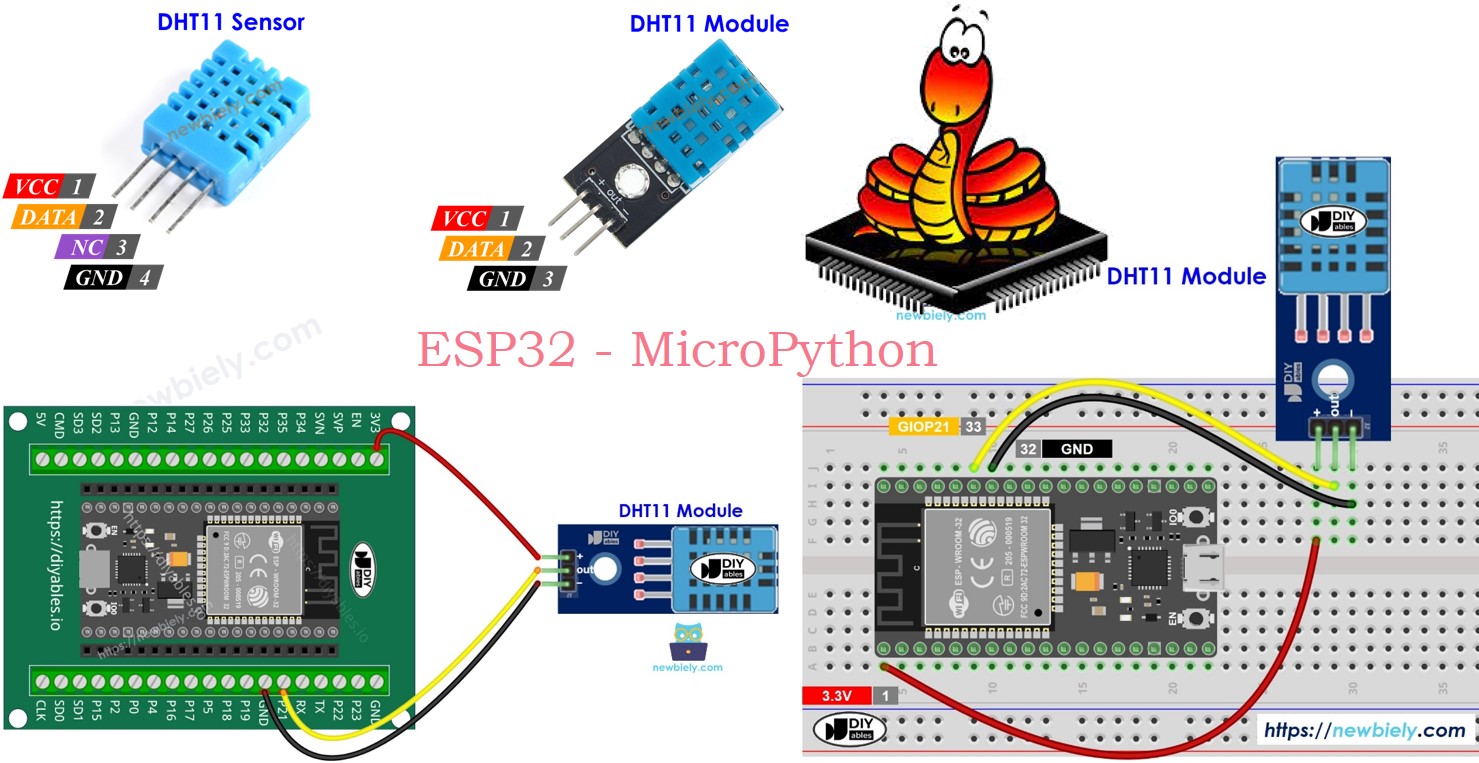

Pinbelegung

Es gibt zwei Versionen des DHT11: einen Sensor und ein Modul.

Der DHT11-Sensor hat vier Pins.

GND-Pin: mit GND (0 Volt) verbinden
VCC-Pin: mit VCC (5 Volt oder 3,3 Volt) verbinden
DATA-Pin: dient zur Datenübertragung zwischen Sensor und ESP32
NC-Pin: wird nicht verwendet, Sie können ihn ignorieren

Das DHT11-Modul hat drei Pins.

GND-Pin: mit GND (0 Volt) verbinden.
VCC-Pin: mit VCC (5 Volt oder 3,3 Volt) verbinden.
DATA-Pin: dient zur Kommunikation zwischen Sensor und ESP32.

Einige Hersteller bieten den DHT11-Sensor als Modul mit drei Pins an, die GND, VCC und DATA (oder manchmal -, + und OUT) heißen.

Verdrahtungsdiagramm

ESP32 - DHT11-Sensor Schaltplan

Um den DHT11-Sensor an den ESP32 anzuschließen, verwenden Sie einen Widerstand zwischen 5K und 10K Ohm. Dieser Widerstand hält die Datenleitung auf HIGH und sorgt für eine gute Kommunikation zwischen Sensor und ESP32. In diesem Fall benötigen wir ein Steckbrett.

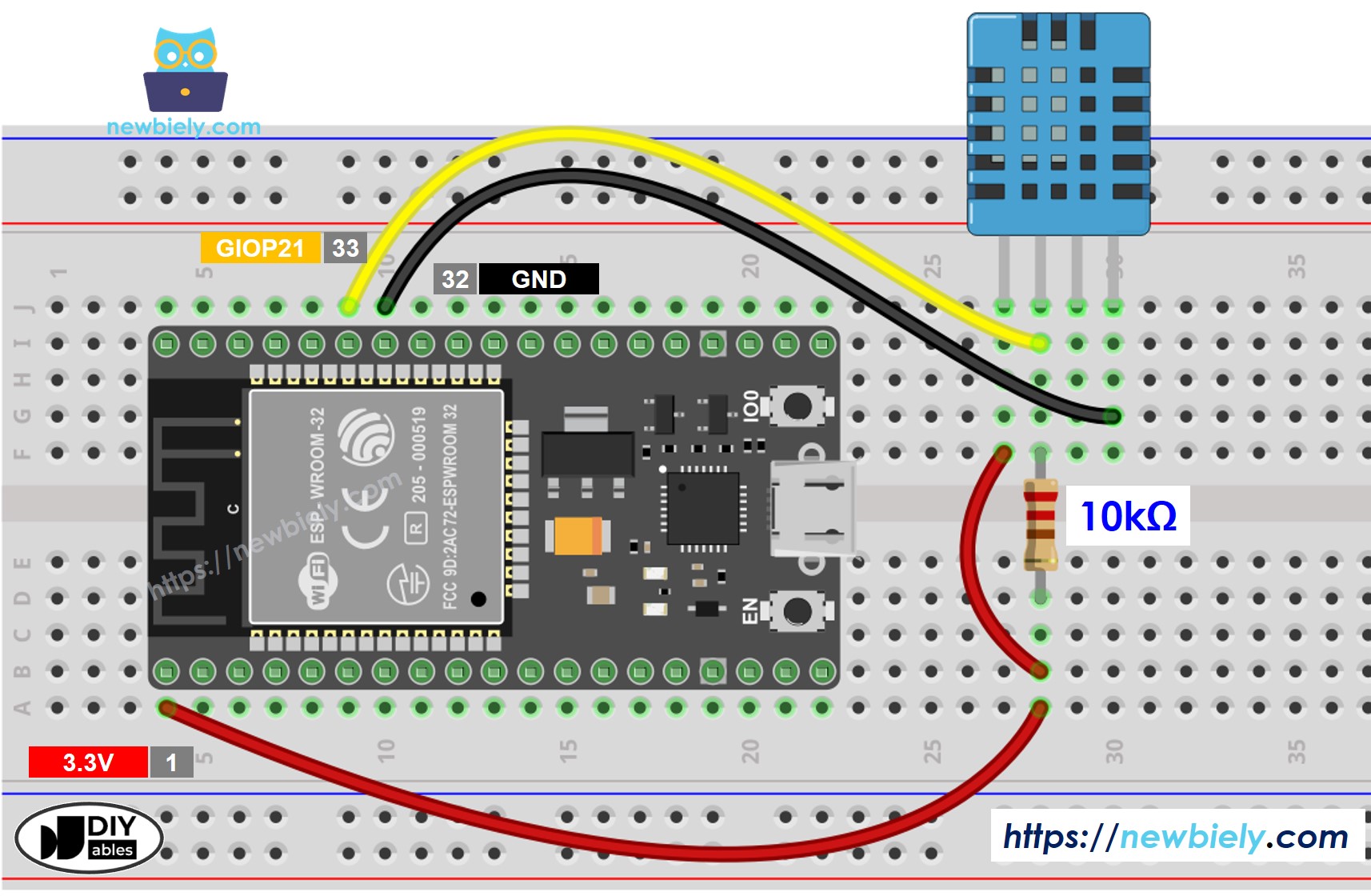

ESP32 MicroPython DHT11 Temperatur- und Luftfeuchtigkeitssensor Schaltplan

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

ESP32 - DHT11-Modul Schaltplan

Die meisten DHT11-Sensormodule haben bereits einen Widerstand eingebaut, sodass Sie keinen weiteren hinzufügen müssen. Das vereinfacht das Verdrahten oder Löten.

So verbinden Sie ESP32 und DHT11-Temperatur- und Luftfeuchtigkeitsmodul mit einem Steckbrett

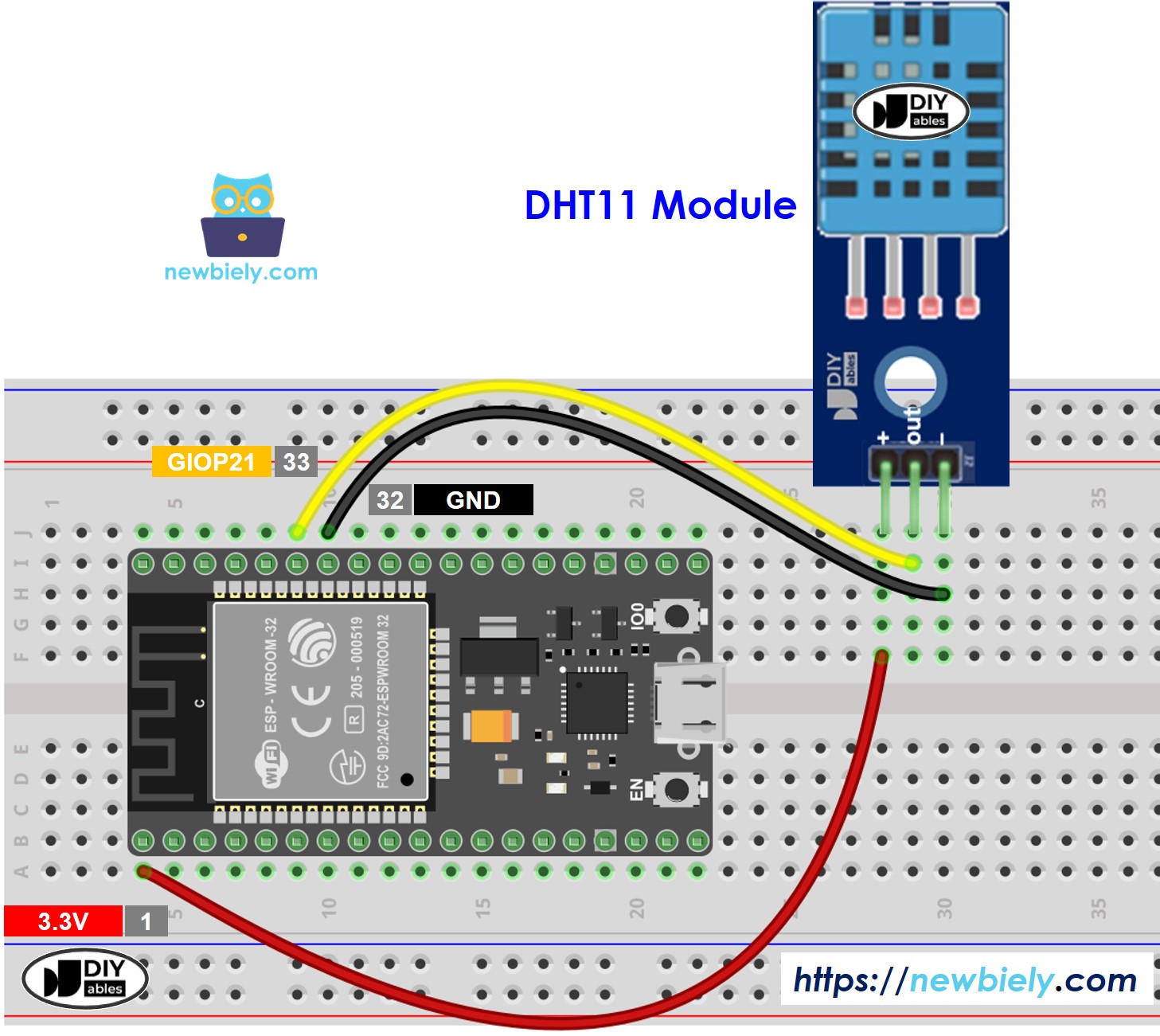

ESP32 MicroPython DHT11 Temperatur- und Luftfeuchtigkeitsmodul Schaltplan

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

So verbinden Sie ESP32 und DHT11-Temperatur- und Luftfeuchtigkeitssensor mit einem Schraubklemmen-Breakout-Board

So verbinden Sie ESP32 und DHT11-Temperatur- und Luftfeuchtigkeitssensor

ESP32 MicroPython-Code - DHT11

/* * Dieser ESP32 MicroPython Code wurde von newbiely.de entwickelt * Dieser ESP32 MicroPython Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/esp32-micropython/esp32-micropython-dht11-temperature-humidity-sensor */ import machine import time import dht DHT11_PIN = 21 # The ESP32 pin GPIO21 connected to the DHT11 sensor # Initialize the DHT11 sensor DHT11 = dht.DHT11(machine.Pin(DHT11_PIN)) # Read data from the sensor every 2 seconds while True: try: DHT11.measure() temp = DHT11.temperature() # Gets the temperature in Celsius humidity = DHT11.humidity() # Gets the relative humidity in % print("Temperature: {:.2f}°C, Humidity: {:.2f}%".format(temp, humidity)) except OSError as e: print("Failed to read from DHT11 sensor:", e) time.sleep(2)

Schnelle Schritte

So richten Sie Ihren MicroPython-Code auf dem ESP32 mit der Thonny IDE ein und führen ihn aus:

Stellen Sie sicher, dass die Thonny IDE auf Ihrem Computer installiert ist.
Vergewissern Sie sich, dass die MicroPython-Firmware auf Ihrem ESP32-Board installiert ist.
Wenn Sie zum ersten Mal einen ESP32 mit MicroPython verwenden, lesen Sie die Anleitung ESP32 MicroPython Erste Schritte für eine Schritt-für-Schritt-Anleitung.
Schließen Sie den DHT11-Sensor bzw. das DHT11-Modul gemäß dem bereitgestellten Schaltplan an das ESP32-Board an.
Verbinden Sie das ESP32-Board über ein USB-Kabel mit Ihrem Computer.
Öffnen Sie die Thonny IDE auf Ihrem Computer.
Gehen Sie in der Thonny IDE zu Tools Options.
Wählen Sie im Reiter Interpreter die Option MicroPython (ESP32) aus dem Dropdown-Menü.
Stellen Sie sicher, dass der richtige Port ausgewählt ist. Die Thonny IDE erkennt ihn normalerweise automatisch, aber eventuell müssen Sie ihn manuell auswählen (z. B. COM12 unter Windows oder /dev/ttyACM0 unter Linux).
Kopieren Sie den bereitgestellten MicroPython-Code und fügen Sie ihn in den Editor von Thonny ein.
Speichern Sie den Code auf Ihrem ESP32:

Klicken Sie auf die Schaltfläche Save oder drücken Sie Ctrl+S.
Wählen Sie im Speicherdialog MicroPython device.
Benennen Sie die Datei main.py.

Klicken Sie auf die grüne Schaltfläche Run (oder drücken Sie F5), um das Skript auszuführen.
Verändern Sie die Temperatur in der Nähe des DHT11-Sensors, sodass es wärmer oder kühler wird.
Sehen Sie sich die Meldung in der Shell unten in Thonny an.

Shell x

>>> %Run -c $EDITOR_CONTENT

MPY: soft reboot Temperature: 24.00°C, Humidity: 55.00% Temperature: 24.00°C, Humidity: 63.00% Temperature: 24.00°C, Humidity: 64.00% Temperature: 24.00°C, Humidity: 73.00% Temperature: 25.00°C, Humidity: 74.00% Temperature: 25.00°C, Humidity: 75.00% Temperature: 25.00°C, Humidity: 76.00% Temperature: 25.00°C, Humidity: 78.00% Temperature: 25.00°C, Humidity: 79.00% Temperature: 25.00°C, Humidity: 79.00% Temperature: 25.00°C, Humidity: 79.00% Temperature: 26.00°C, Humidity: 78.00%

MicroPython (ESP32) • CP2102 USB To UART Bridge Controller @ COM12 ≡
