Arduino UNO R4 - LED - Blinken ohne Verzögerung
Stellen wir uns vor, der Arduino UNO R4 muss zwei Aufgaben erledigen: eine LED blinken lassen und erkennen, wann ein Knopf gedrückt wird. Wenn wir die delay()-Funktion verwenden, könnte der Arduino UNO R4 einige Knopfdrücke verpassen. In diesem Tutorial lernen wir, wie man den Arduino UNO R4 dazu bringt, eine LED blinken zu lassen und einen Knopf zu überwachen, um sicherzustellen, dass jeder Knopfdruck erkannt wird.
Wir werden unten drei Beispiele durchgehen und ihre Unterschiede vergleichen.
- Arduino UNO R4 lässt eine LED mit der Funktion delay() blinken.
- Arduino UNO R4 lässt eine LED mit der Funktion millis() blinken.
- Arduino UNS R4 lässt eine LED mit der Bibliothek ezLED blinken.
※ Notiz:
- Diese Methode macht mehr, als nur eine LED blinken zu lassen und den Status des Tasters zu überprüfen. Dadurch kann der Arduino UNO R4 mehrere Aufgaben gleichzeitig ohne Unterbrechung ausführen.
- Dieses Tutorial bietet detaillierte Informationen, die Ihnen helfen, zu verstehen, wie es funktioniert. Zur Vereinfachung können Sie die Arduino UNO R4 - LED-Bibliothek verwenden.
Erforderliche Hardware
Oder Sie können die folgenden Kits kaufen:
| 1 | × | DIYables STEM V4 IoT Starter-Kit (Arduino enthalten) | |
| 1 | × | DIYables Sensor-Kit (30 Sensoren/Displays) | |
| 1 | × | DIYables Sensor-Kit (18 Sensoren/Displays) |
Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.
Kaufhinweis: Um den Verdrahtungsprozess zu vereinfachen, empfehlen wir die Verwendung des LED Module, das mit einem eingebauten Widerstand geliefert wird.
Über LED und Taster
Lernen Sie in diesen Tutorials mehr über LED und Taster (Pinbelegung, wie sie funktionieren, wie man sie programmiert usw.):

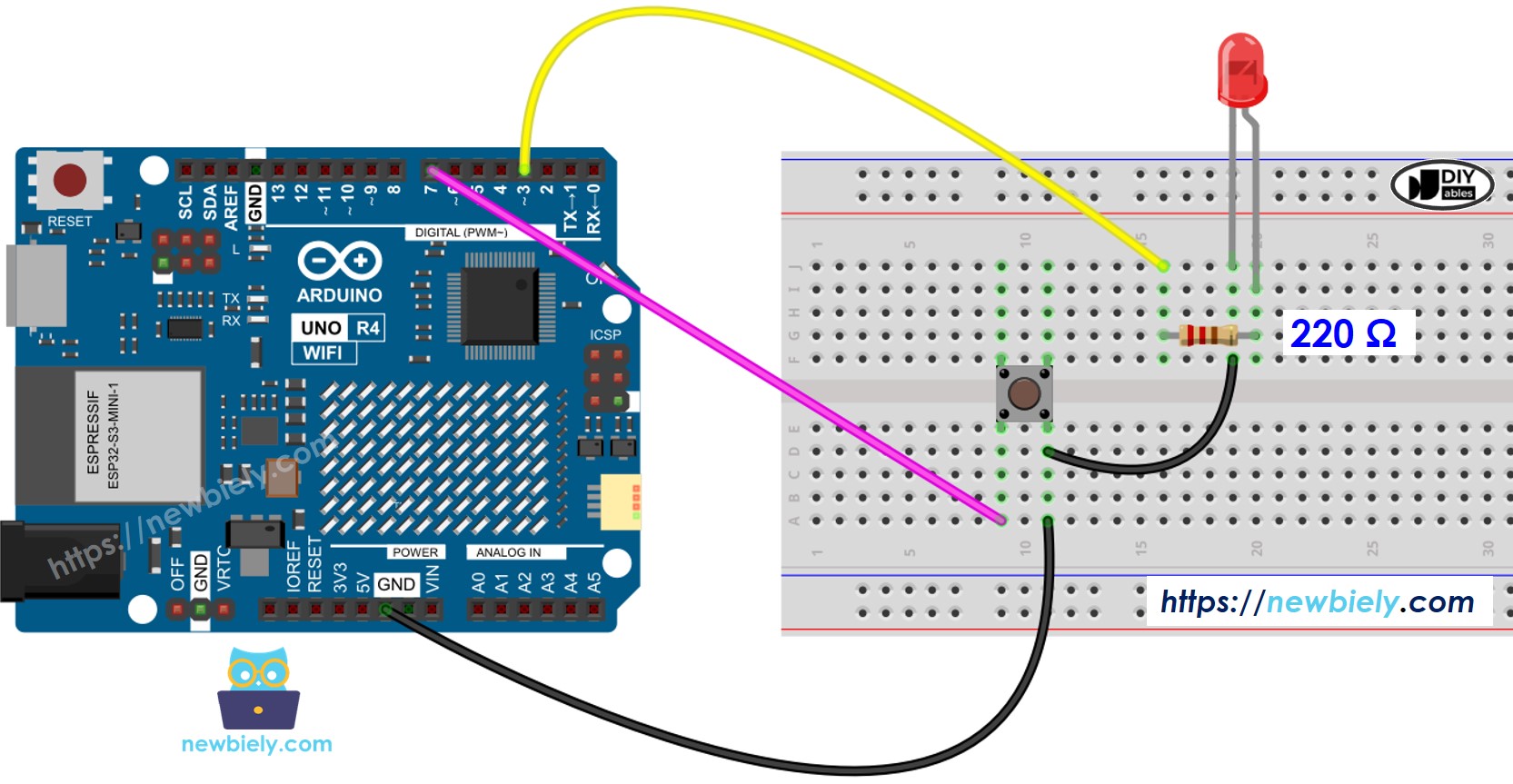

Verdrahtungsdiagramm
Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.
Siehe Der beste Weg, den Arduino Uno R4 und andere Komponenten mit Strom zu versorgen.
Arduino UNO R4 Code - Mit Verzögerung
/*
* Dieser Arduino UNO R4 Code wurde von newbiely.de entwickelt
* Dieser Arduino UNO R4 Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino-uno-r4/arduino-uno-r4-blink-led-without-delay
*/
#define LED_PIN 3 // The Arduino UNO R4 pin connected to the LED
#define BUTTON_PIN 7 // The Arduino UNO R4 pin connected to the button
#define BLINK_INTERVAL 1000 // interval at which to blink LED (milliseconds)
int led_state = LOW; // led_state used to set the LED
int prev_button_state = LOW; // will store last time button was updated
void setup() {
Serial.begin(9600);
// set the digital pin as output
pinMode(LED_PIN, OUTPUT);
// set the digital pin as an input
pinMode(BUTTON_PIN, INPUT_PULLUP);
}
void loop() {
// if the LED is off turn it on and vice-versa
led_state = (led_state == LOW) ? HIGH : LOW;
// set the LED with the led_state of the variable
digitalWrite(LED_PIN, led_state);
delay(BLINK_INTERVAL); // If button is pressed during this time, Arduino CANNOT detect
int button_state = digitalRead(BUTTON_PIN);
if (button_state != prev_button_state) {
// print out the state of the button:
Serial.println(button_state);
// save the last state of button
prev_button_state = button_state;
}
// DO OTHER WORKS HERE
}
Schnelle Schritte
Folgen Sie diesen Anweisungen Schritt für Schritt:
- Falls dies das erste Mal ist, dass Sie den Arduino Uno R4 WiFi/Minima verwenden, lesen Sie Einrichten der Umgebung für Arduino Uno R4 WiFi/Minima in der Arduino IDE.
- Verbinden Sie die Bauteile gemäß dem bereitgestellten Diagramm.
- Schließen Sie das Arduino Uno R4-Board über ein USB-Kabel an Ihren Computer an.
- Starten Sie die Arduino IDE auf Ihrem Computer.
- Wählen Sie das passende Arduino Uno R4-Board (z. B. Arduino Uno R4 WiFi) und den COM-Port aus.
- Kopieren Sie den bereitgestellten Code und fügen Sie ihn in die Arduino IDE ein.
- Klicken Sie auf die Upload-Schaltfläche in der Arduino IDE, um den Code auf den Arduino UNO R4 zu übertragen.
- Öffnen Sie den Serial Monitor.
- Drücken Sie den Knopf viermal.
- Beobachten Sie die LED: Sie schaltet sich jede Sekunde ein und aus.
- Überprüfen Sie die Anzeige im Serial Monitor.
COM6
1
0
Autoscroll
Clear output
9600 baud
Newline
- Einige Tastendrücke wurden im Serial Monitor nicht angezeigt, weil der Arduino UNO R4 während einer Verzögerung keine Aufgaben ausführen kann. Dadurch verpasst er es, diese Tastendrücke zu erkennen.
Arduino UNO R4 Code - Ohne Verzögerung
/*
* Dieser Arduino UNO R4 Code wurde von newbiely.de entwickelt
* Dieser Arduino UNO R4 Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino-uno-r4/arduino-uno-r4-blink-led-without-delay
*/
#define LED_PIN 3 // The Arduino UNO R4 pin connected to the LED
#define BUTTON_PIN 7 // The Arduino UNO R4 pin connected to the button
#define BLINK_INTERVAL 1000 // interval at which to blink LED (milliseconds)
int led_state = LOW; // led_state used to set the LED
int prev_button_state = LOW; // will store last time button was updated
unsigned long prev_millis = 0; // will store last time LED 1 was updated
void setup() {
Serial.begin(9600);
// set the digital pin as output:
pinMode(LED_PIN, OUTPUT);
// set the digital pin as an input:
pinMode(BUTTON_PIN, INPUT_PULLUP);
}
void loop() {
unsigned long current_millis = millis();
// check to see if it's time to blink the LED 1
if (current_millis - prev_millis >= BLINK_INTERVAL) {
// if the LED is off turn it on and vice-versa:
led_state = (led_state == LOW) ? HIGH : LOW;
// set the LED with the led_state of the variable:
digitalWrite(LED_PIN, led_state);
// save the last time you blinked the LED
prev_millis = current_millis;
}
// check button state's change
int button_state = digitalRead(BUTTON_PIN);
if (button_state != prev_button_state) {
// print out the state of the button:
Serial.println(button_state);
// save the last state of button
prev_button_state = button_state;
}
// DO OTHER WORKS HERE
}
Schnelle Schritte
Folgen Sie diesen Anweisungen Schritt für Schritt:
- Laden Sie den bereitgestellten Code auf den Arduino Uno R4 hoch.
- Drücken Sie den Knopf viermal.
- Beobachten Sie die LED: Sie wechselt jede Sekunde zwischen EIN und AUS.
- Überprüfen Sie die Ausgabe im Seriellen Monitor.
COM6
1
0
1
0
1
0
1
0
Autoscroll
Clear output
9600 baud
Newline
- Alle Tastendrücke wurden erkannt.
Code-Erklärung
Die Erklärung befindet sich im Kommentarbereich des Arduino-Codes oben.
Weitere Aufgaben hinzufügen
Dieser Code lässt zwei LEDs zu unterschiedlichen Zeiten blinken und prüft außerdem, ob eine Taste gedrückt wird.
/*
* Dieser Arduino UNO R4 Code wurde von newbiely.de entwickelt
* Dieser Arduino UNO R4 Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino-uno-r4/arduino-uno-r4-blink-led-without-delay
*/
#define LED_PIN_1 3 // The Arduino UNO R4 pin connected to the LED 1
#define LED_PIN_2 4 // The Arduino UNO R4 pin connected to the LED 2
#define BUTTON_PIN 7 // The Arduino UNO R4 pin connected to the button
#define BLINK_INTERVAL_1 1000 // interval at which to blink LED 1 (milliseconds)
#define BLINK_INTERVAL_2 500 // interval at which to blink LED 2 (milliseconds)
int led_state_1 = LOW; // led_state used to set the LED 1
int led_state_2 = LOW; // led_state used to set the LED 2
int prev_button_state = LOW; // will store last time button was updated
unsigned long prev_millis_1 = 0; // will store last time LED 1 was updated
unsigned long prev_millis_2 = 0; // will store last time LED 2 was updated
void setup() {
Serial.begin(9600);
// set the digital pin as output:
pinMode(LED_PIN_1, OUTPUT);
pinMode(LED_PIN_2, OUTPUT);
// set the digital pin as an input:
pinMode(BUTTON_PIN, INPUT_PULLUP);
}
void loop() {
unsigned long current_millis = millis();
// check to see if it's time to blink the LED 1
if (current_millis - prev_millis_1 >= BLINK_INTERVAL_1) {
// if the LED is off turn it on and vice-versa:
led_state_1 = (led_state_1 == LOW) ? HIGH : LOW;
// set the LED with the led_state of the variable:
digitalWrite(LED_PIN_1, led_state_1);
// save the last time you blinked the LED
prev_millis_1 = current_millis;
}
// check to see if it's time to blink the LED 2
if (current_millis - prev_millis_2 >= BLINK_INTERVAL_2) {
// if the LED is off turn it on and vice-versa:
led_state_2 = (led_state_2 == LOW) ? HIGH : LOW;
// set the LED with the led_state of the variable:
digitalWrite(LED_PIN_2, led_state_2);
// save the last time you blinked the LED
prev_millis_2 = current_millis;
}
// check button state's change
int button_state = digitalRead(BUTTON_PIN);
if (button_state != prev_button_state) {
// print out the state of the button:
Serial.println(button_state);
// save the last state of button
prev_button_state = button_state;
}
// DO OTHER WORKS HERE
}
