Arduino UNO R4 - DHT11

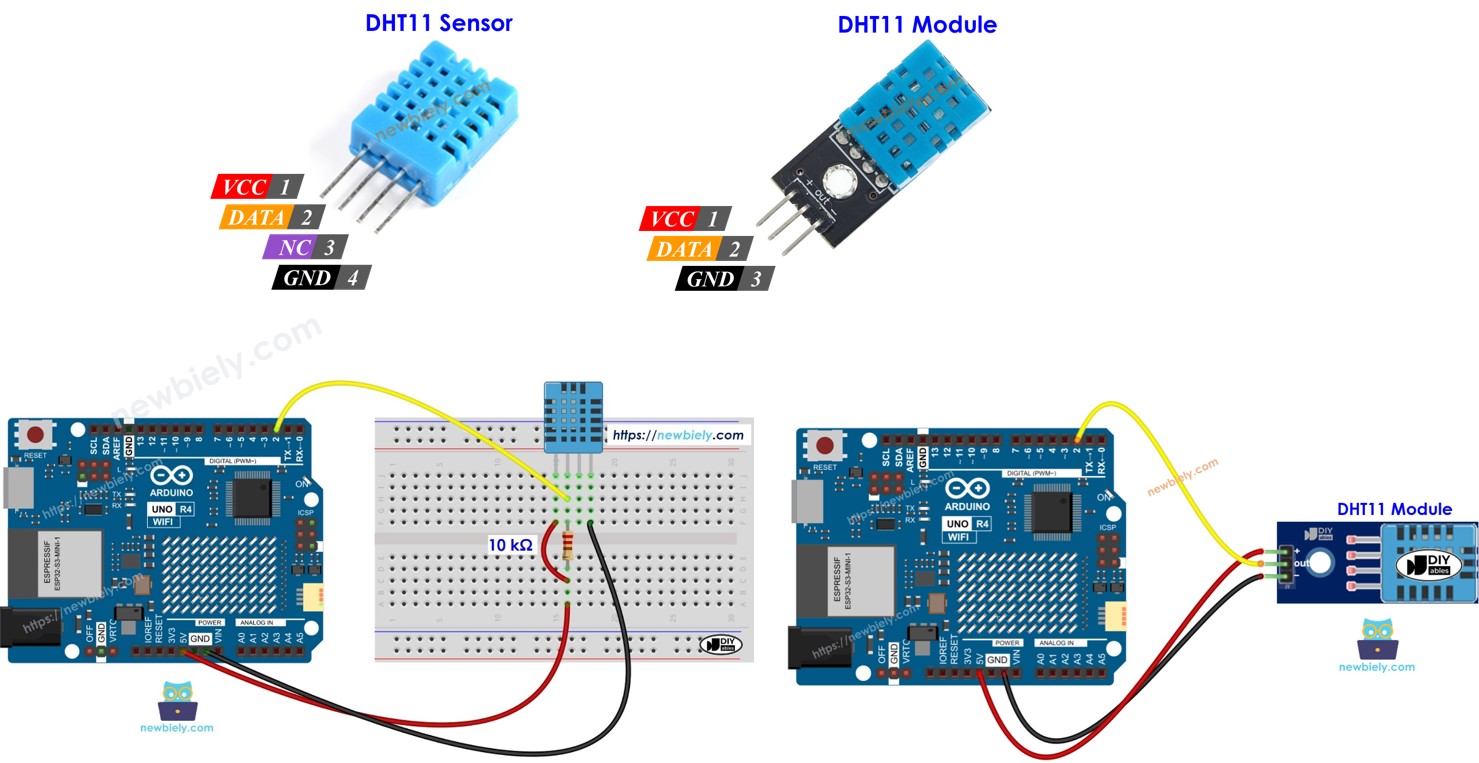

In diesem Leitfaden lernen wir, wie man den DHT11-Temperatur- und Feuchtigkeitssensor mit dem Arduino UNO R4 verwendet. Im Detail werden wir lernen:

Wie man den DHT11-Sensor und das DHT11-Modul an den Arduino UNO R4 anschließt.
Wie man ein Programm für den Arduino UNO R4 schreibt, um Temperatur- und Feuchtigkeitsdaten vom DHT11-Sensor und vom DHT11-Modul zu empfangen.

Erforderliche Hardware

1	×	Arduino UNO R4 WiFi or Arduino UNO R4 Minima
1	×	Alternativ: DIYables STEM V4 IoT, Compatible with Arduino Uno R4 WiFi
1	×	USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1	×	USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1	×	DHT11 Temperatur-Feuchtigkeitssensor-Modul
1	×	10 kΩ Resistor
1	×	Breadboard
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmenblock-Shield für Arduino Uno R4
1	×	(Empfohlen) Breadboard-Shield für Arduino Uno R4
1	×	(Empfohlen) Gehäuse für Arduino Uno R4
1	×	(Empfohlen) Stromverteiler für Arduino Uno R4
1	×	(Empfohlen) Prototyping-Grundplatte & Breadboard-Kit für Arduino Uno

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables STEM V4 IoT Starter-Kit (Arduino enthalten)
1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über den DHT11-Temperatur- und Feuchtigkeitssensor

	DHT11
Operating Voltage	3 to 5V
Temperature Range	0°C to 50°C
Temperature Accuracy	± 2°C
Humidity Range	20% to 80%
Humidity Accuracy	5%
Reading Rate	1Hz (once every second)

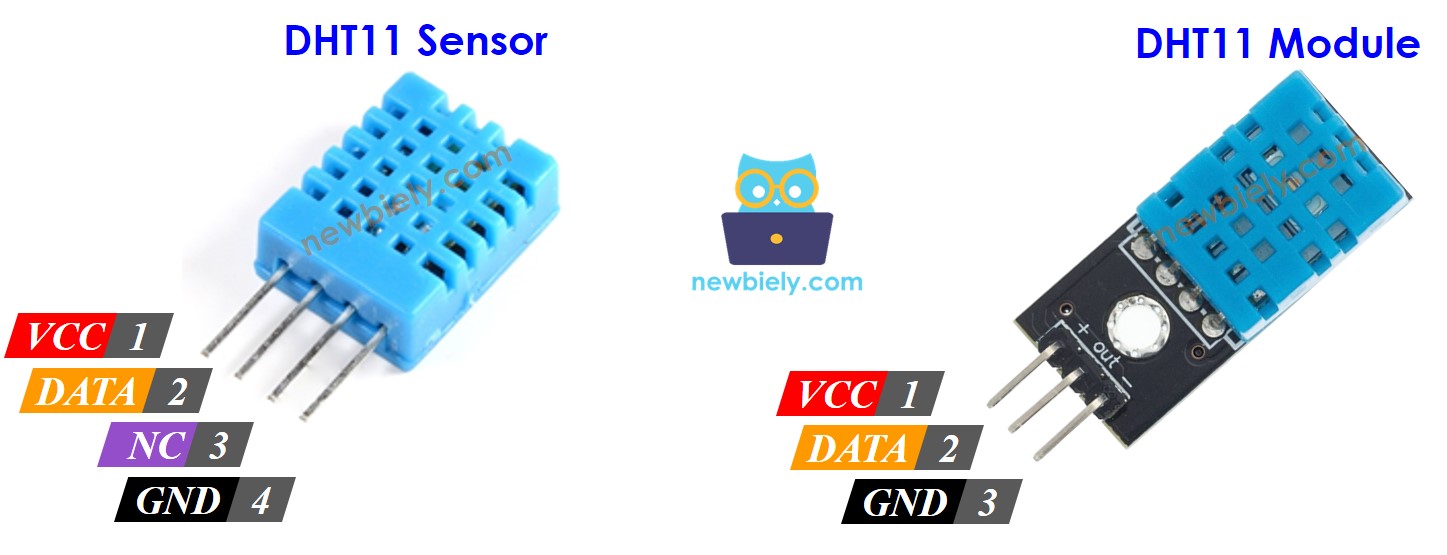

Pinbelegung

Der DHT11 ist in zwei Typen erhältlich: Sensor und Modul.

Der DHT11-Sensor hat vier Pins.

GND-Pin: mit GND (0V) verbinden
VCC-Pin: mit VCC (5V oder 3,3V) verbinden
DATA-Pin: wird für die Kommunikation zwischen dem Sensor und dem Arduino UNO R4 verwendet
NC-Pin: nicht verbunden, kann ignoriert werden

Das DHT11-Modul hat drei Pins.

GND-Pin: mit GND (0 V) verbinden.
VCC-Pin: mit VCC (5 V oder 3,3 V) verbinden.
DATA-Pin: wird für die Kommunikation zwischen dem Sensor und dem Arduino UNO R4 verwendet.

Einige Hersteller bieten den DHT11-Sensor als Modul mit drei Pins an, die mit GND, VCC und DATA gekennzeichnet sind (manchmal auch als -, + und OUT).

Verdrahtungsdiagramm

Um den DHT11-Sensor mit dem Arduino UNO R4 zu verbinden, verwenden Sie einen Widerstand zwischen 5 kΩ und 10 kΩ. Dieser Widerstand hilft, die Datenleitung auf High-Pegel zu halten, sodass der Sensor und der Arduino ordnungsgemäß kommunizieren können.

Arduino UNO R4 – DHT11-Sensorverkabelung

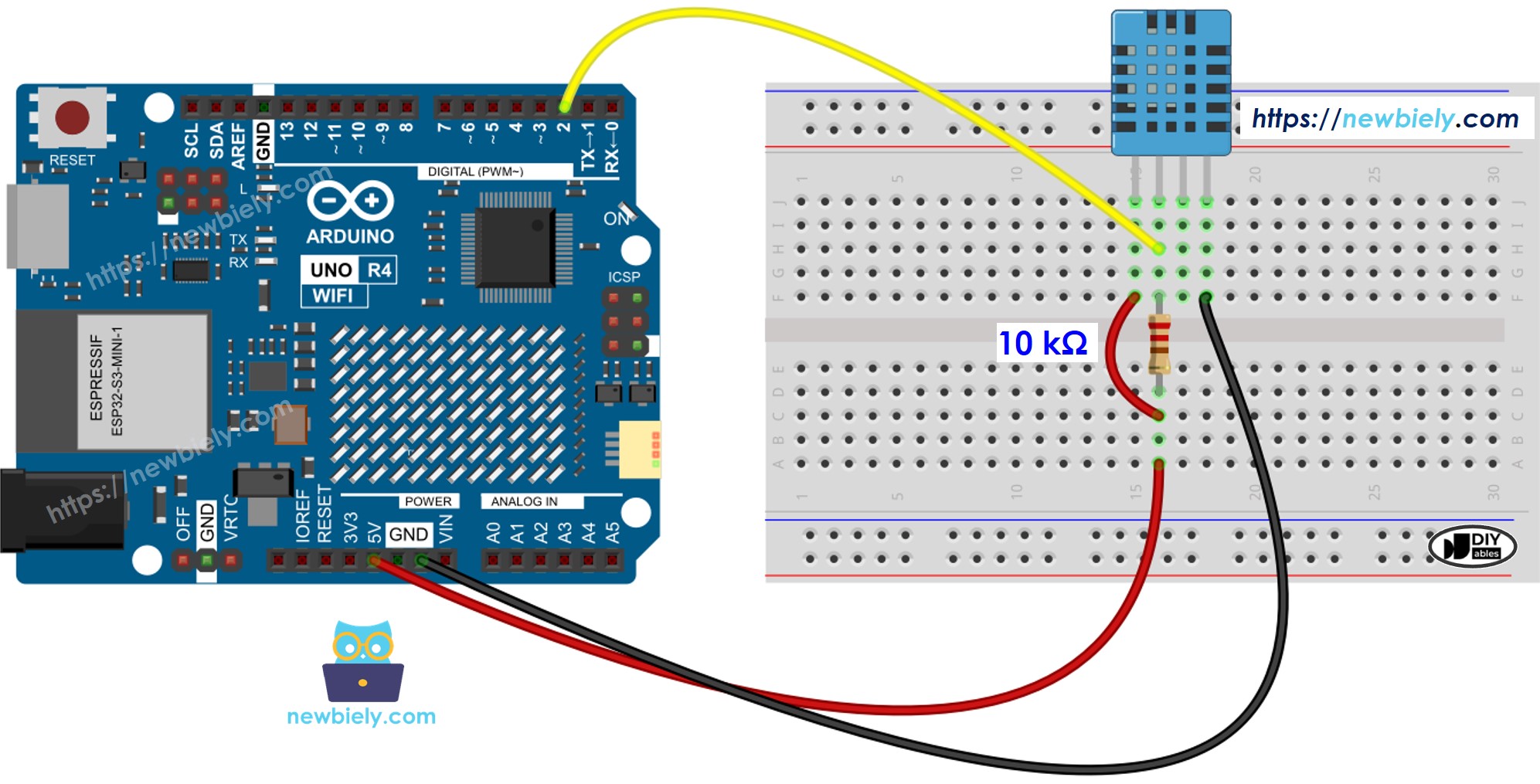

Arduino UNO R4 DHT11 Temperatur- und Feuchtigkeitssensor Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Arduino UNO R4 – DHT11-Modulverkabelung

Die meisten DHT11-Sensormodule sind mit einem eingebauten Widerstand ausgestattet, sodass kein zusätzlicher Widerstand erforderlich ist. Dadurch wird das Verkabeln oder Löten erleichtert.

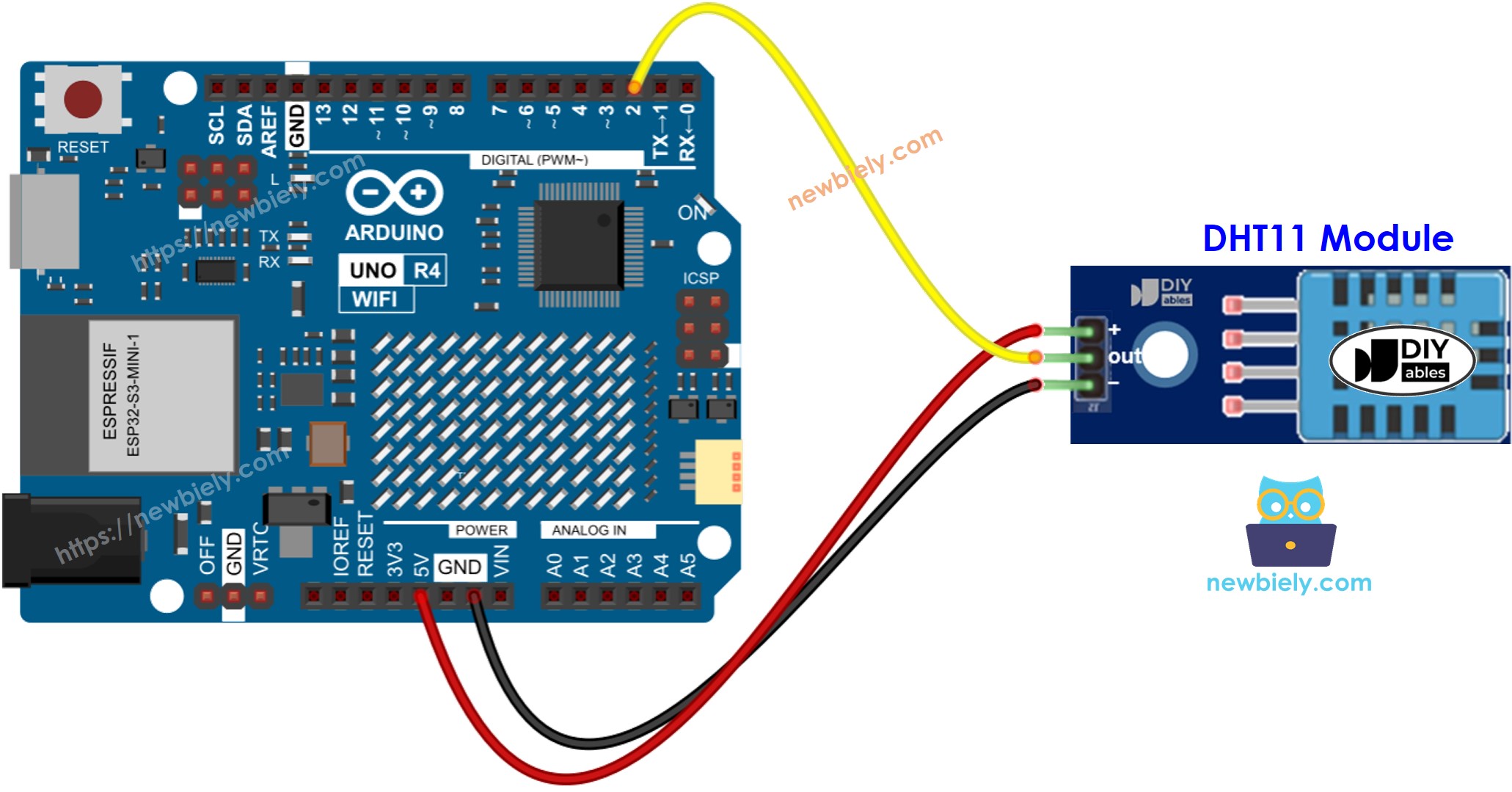

Arduino UNO R4 DHT11 Temperatur- und Feuchtigkeitsmodul Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Siehe Der beste Weg, den Arduino Uno R4 und andere Komponenten mit Strom zu versorgen.

Wie programmiert man den DHT11-Temperatursensor

Die Programmierung für Sensor und Modul ist dieselbe.

Binden Sie die Bibliothek ein.

#include <DHT.h>

Lege den Pin am Arduino UNO R4 fest, der mit dem DHT-Sensor verbunden ist:

#define DHT11_PIN 2

Erstelle ein DHT11-Sensorobjekt.

DHT dht11(DHT11_PIN, DHT11);

Starte den Sensor:

dht11.begin();

Luftfeuchtigkeitswert lesen:

float humi = dht11.readHumidity();

Lesen Sie die Temperatur in Grad Celsius:

float tempC = dht11.readTemperature();

Lies die Temperatur in Fahrenheit aus.

float tempF = dht11.readTemperature(true);

Arduino UNO R4 Code - DHT11

/* * Dieser Arduino UNO R4 Code wurde von newbiely.de entwickelt * Dieser Arduino UNO R4 Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino-uno-r4/arduino-uno-r4-dht11 */ #include <DHT.h> #define DHT11_PIN 2 // The Arduino UNO R4 pin connected to DHT11 DHT dht11(DHT11_PIN, DHT11); void setup() { Serial.begin(9600); dht11.begin(); // initialize the sensor } void loop() { // wait a few seconds between measurements. delay(3000); // read humidity float humidity = dht11.readHumidity(); // read temperature as Celsius float tempC = dht11.readTemperature(); // read temperature as Fahrenheit float tempF = dht11.readTemperature(true); // check if any reads failed if (isnan(humidity) || isnan(tempC) || isnan(tempF)) { Serial.println("Failed to read from DHT11 sensor!"); } else { Serial.print("DHT11# Humidity: "); Serial.print(humidity); Serial.print("%"); Serial.print(" | "); Serial.print("Temperature: "); Serial.print(tempC); Serial.print("°C ~ "); Serial.print(tempF); Serial.println("°F"); } }

Schnelle Schritte

Folgen Sie diesen Anweisungen Schritt für Schritt:

Wenn dies Ihr erster Einsatz des Arduino Uno R4 WiFi/Minima ist, lesen Sie das Tutorial zur Einrichtung der Umgebung für Arduino Uno R4 WiFi/Minima in der Arduino IDE.
Verdrahten Sie die Komponenten gemäß dem bereitgestellten Diagramm.
Verbinden Sie das Arduino Uno R4-Board mit Ihrem Computer über ein USB-Kabel.
Öffnen Sie die Arduino IDE auf Ihrem Computer.
Wählen Sie das geeignete Arduino Uno R4-Board (z. B. Arduino Uno R4 WiFi) und den COM-Port aus.
Klicken Sie auf das Bibliotheken-Symbol auf der linken Seite der Arduino IDE.
Suchen Sie nach "DHT" und finden Sie die DHT-Sensor-Bibliothek von Adafruit.
Klicken Sie auf die Installieren-Schaltfläche, um die Bibliothek hinzuzufügen.

Sie müssen zusätzliche Bibliotheksabhängigkeiten installieren
Klicken Sie auf die Alle installieren-Schaltfläche, um alle benötigten Bibliotheken zu installieren.

Arduino UNO R4 Adafruit Einheitliche Sensorbibliothek

Kopieren Sie den Code für Ihren Sensor und öffnen Sie ihn in der Arduino IDE.
Drücken Sie die Hochladen-Schaltfläche in der Arduino IDE, um den Code auf den Arduino UNO R4 hochzuladen.
Stellen Sie die Temperatur in der Nähe des Sensors auf wärmere oder kühlere Werte ein.
Überprüfen Sie die Ergebnisse im seriellen Monitor.

COM6

Send

DHT11# Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F DHT11# Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F DHT11# Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F DHT11# Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F DHT11# Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F DHT11# Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F DHT11# Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F DHT11# Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F DHT11# Humidity: 32.00% | Temperature: 28.00°C ~ 82.40°F DHT11# Humidity: 31.00% | Temperature: 29.00°C ~ 84.20°F DHT11# Humidity: 32.00% | Temperature: 29.00°C ~ 84.20°F DHT11# Humidity: 31.00% | Temperature: 29.00°C ~ 84.20°F

Autoscroll Show timestamp

Clear output

9600 baud

Newline
