Arduino UNO R4 - Elektromagnetisches Schloss

In diesem Tutorial lernen wir, wie man den Arduino UNO R4 verwendet, um das elektromagnetische Türschloss zu steuern und Ihre Tür programmierbar zu verriegeln oder zu entriegeln.

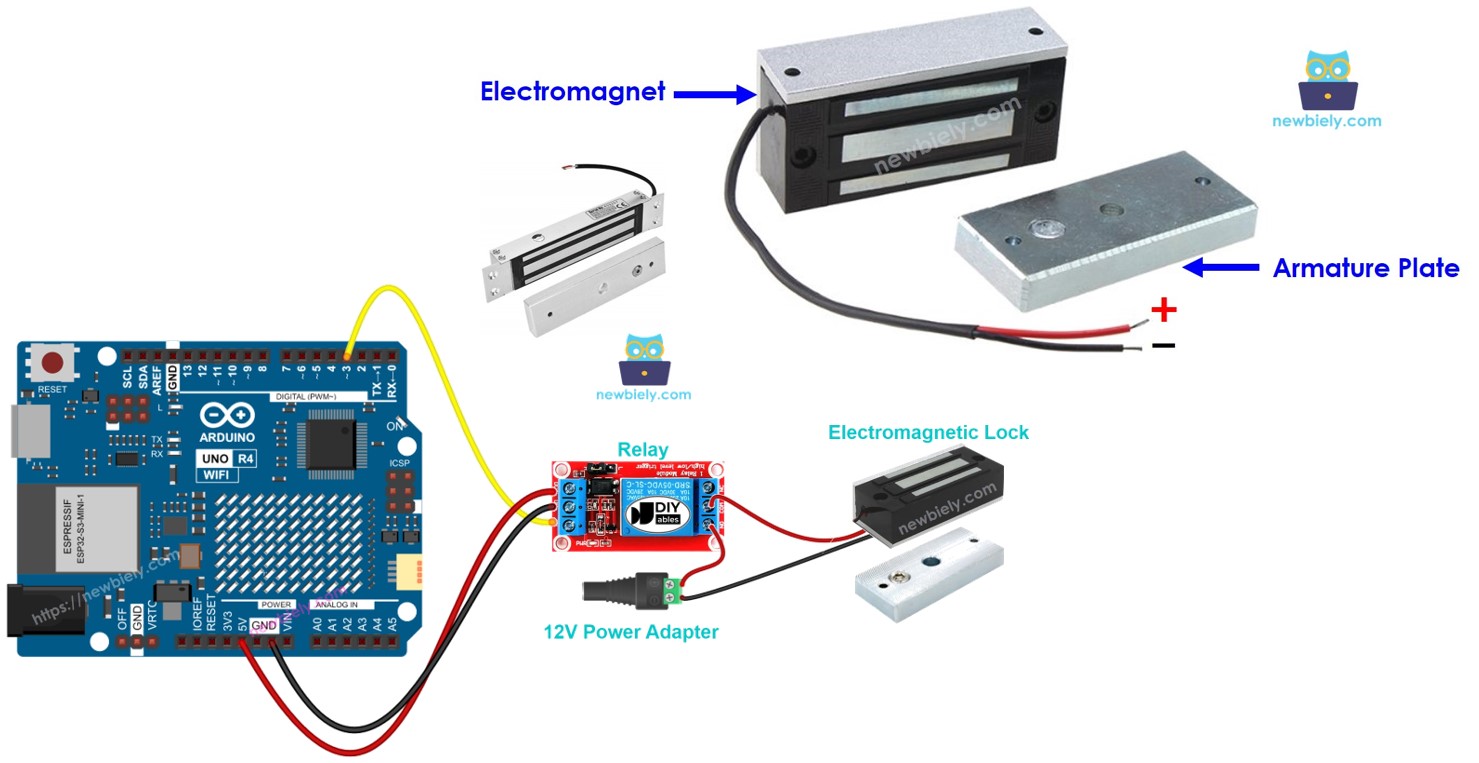

Arduino UNO R4 elektromagnetisches Türschloss

Erforderliche Hardware

1	×	Arduino UNO R4 WiFi or Arduino UNO R4 Minima
1	×	Alternativ: DIYables STEM V4 IoT, Compatible with Arduino Uno R4 WiFi
1	×	USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1	×	USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1	×	Elektromagnetisches Schloss
1	×	Relais
1	×	12V Netzteil
1	×	DC-Stromanschluss
1	×	(Empfohlen) Schraubklemmenblock-Shield für Arduino Uno R4
1	×	(Empfohlen) Breadboard-Shield für Arduino Uno R4
1	×	(Empfohlen) Gehäuse für Arduino Uno R4
1	×	(Empfohlen) Stromverteiler für Arduino Uno R4
1	×	(Empfohlen) Prototyping-Grundplatte & Breadboard-Kit für Arduino Uno

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables STEM V4 IoT Starter-Kit (Arduino enthalten)
1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über elektromagnetische Türverriegelung

Das elektromagnetische Türschloss (oft auch MagLock genannt) wird üblicherweise eingesetzt, um Türen zu sichern. Es funktioniert typischerweise mit verschiedenen Geräten wie Schaltern, Fingerabdrucklesern, RFID-/NFC-Lesern, Tastaturen oder Anwendungen auf PCs und mobilen Geräten, um den Zutritt zu Türen und Gebäudeeingängen zu verwalten.

Pinbelegung

Eine elektromagnetische Verriegelung hat zwei Teile:

Ein Elektromagnet hat zwei Stifte
Eine Platte für den Anker

Pinbelegung der elektromagnetischen Verriegelung

Wie es funktioniert

Wenn der Elektromagnet eingeschaltet ist, fließt Strom durch ihn und erzeugt ein Magnetfeld, das die Ankerplatte in Richtung des Elektromagneten zieht, wodurch sie verriegelt wird. Wenn der Elektromagnet ausgeschaltet ist, gibt es kein Magnetfeld, und die Ankerplatte wird nicht in Richtung des Elektromagneten gezogen, wodurch es sich entriegeln kann.

※ Notiz:

Das elektromagnetische Türschloss benötigt häufig eine 12-V, 24-V oder 48-V-Stromversorgung. Daher können wir das elektromagnetische Türschloss nicht direkt an einen Pin des Arduino UNO R4 anschließen. Stattdessen müssen wir es über ein Relais an den Pin des Arduino UNO R4 anschließen.

Wenn wir das elektromagnetische Schloss an ein Relais mit NO-Kontakt anschließen:

Wenn das Relais offen ist, ist die Tür unverschlossen.
Wenn das Relais geschlossen ist, ist die Tür verschlossen.

Sie können den Arduino UNO R4 mit einem Relais verbinden, um ihn so zu programmieren, dass er eine elektromagnetische Verriegelung betätigt. Um mehr darüber zu erfahren, wie man ein Relais mit dem Arduino UNO R4 verwendet, besuchen Sie Arduino UNO R4 - Relay tutorial.

Um es zu installieren, befestigen Sie die Ankerplatte an der Tür oder am Fenster (dem beweglichen Teil) und befestigen Sie den Elektromagneten am Türrahmen (dem unbeweglichen Teil). Wenn Sie die Tür schließen, sollten sich diese beiden Teile berühren.

Verdrahtungsdiagramm

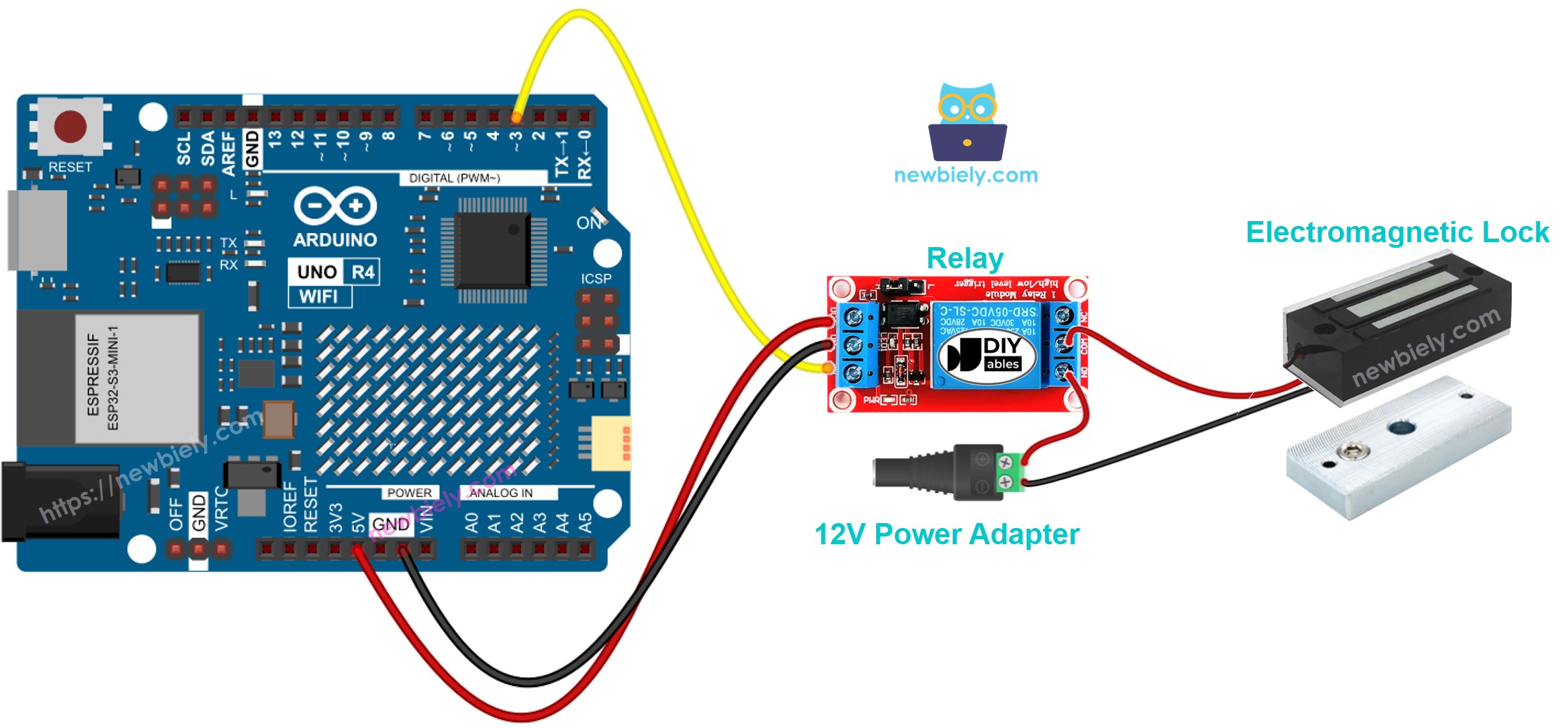

Arduino UNO R4 elektromagnetisches Türschloss-Schaltdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Siehe Der beste Weg, den Arduino Uno R4 und andere Komponenten mit Strom zu versorgen.

Arduino UNO R4 Code

Dieser Code verriegelt und entriegelt die Tür alle 5 Sekunden.

/* * Dieser Arduino UNO R4 Code wurde von newbiely.de entwickelt * Dieser Arduino UNO R4 Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino-uno-r4/arduino-uno-r4-electromagnetic-lock */ #define RELAY_PIN 3 // The Arduino UNO R4 pin connected to the IN pin of relay // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin as an output. pinMode(RELAY_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { digitalWrite(RELAY_PIN, HIGH); // lock the door delay(5000); digitalWrite(RELAY_PIN, LOW); // unlock the door delay(5000); }

Schnelle Schritte

Folgen Sie diesen Anweisungen Schritt für Schritt:

Wenn dies Ihre erste Verwendung des Arduino Uno R4 WiFi/Minima ist, lesen Sie das Tutorial zur Einrichtung der Entwicklungsumgebung für Arduino Uno R4 WiFi/Minima in der Arduino IDE.
Schließen Sie die elektromagnetische Verriegelung gemäß dem bereitgestellten Diagramm an den Arduino Uno R4 an.
Schließen Sie das Arduino Uno R4-Board mit einem USB-Kabel an Ihren Computer an.
Öffnen Sie die Arduino IDE auf Ihrem Computer.
Wählen Sie das passende Arduino Uno R4-Board (z. B. Arduino Uno R4 WiFi) und den COM-Port aus.
Kopieren Sie den obigen Code und öffnen Sie ihn in der Arduino IDE.
Klicken Sie auf die Hochladen-Schaltfläche in der Arduino IDE, um den Code an Arduino Uno R4 zu senden.
Bringen Sie die Ankerplatte nahe an den Elektromagneten.
Beobachten Sie die Anziehung zwischen der Ankerplatte und dem Elektromagneten.

Video Tutorial

Wir erwägen die Erstellung von Video-Tutorials. Wenn Sie Video-Tutorials für wichtig halten, abonnieren Sie bitte unseren YouTube-Kanal , um uns zu motivieren, die Videos zu erstellen.

Arduino UNO R4 - Knopf steuert elektromagnetisches Schloss

Besuchen Sie das Arduino UNO R4 – Tastensteuerung des elektromagnetischen Schlosses Tutorial.
