Arduino UNO R4 - Steuerung des Heizelements

In diesem Leitfaden lernen wir, ein Heizelement mit dem Arduino UNO R4 zu steuern. Aus diesem Leitfaden werden Sie im nächsten Tutorial außerdem lernen, ein Heizsystem zu erstellen.

Diese Seite zeigt zwei Wege, das Heizelement zu schalten. Der erste Weg nutzt ein Relais, das das Heizelement nur ganz ein- oder ganz ausschaltet. Der zweite Weg nutzt ein MOSFET-Modul. Es kann das Heizelement ebenfalls ein- und ausschalten, aber der Arduino UNO R4 kann damit auch wählen, wie viel Wärme erzeugt wird, zum Beispiel 30 % oder 70 %. Es ist außerdem lautlos, und seine Teile nutzen sich bei häufigem Schalten nicht ab.

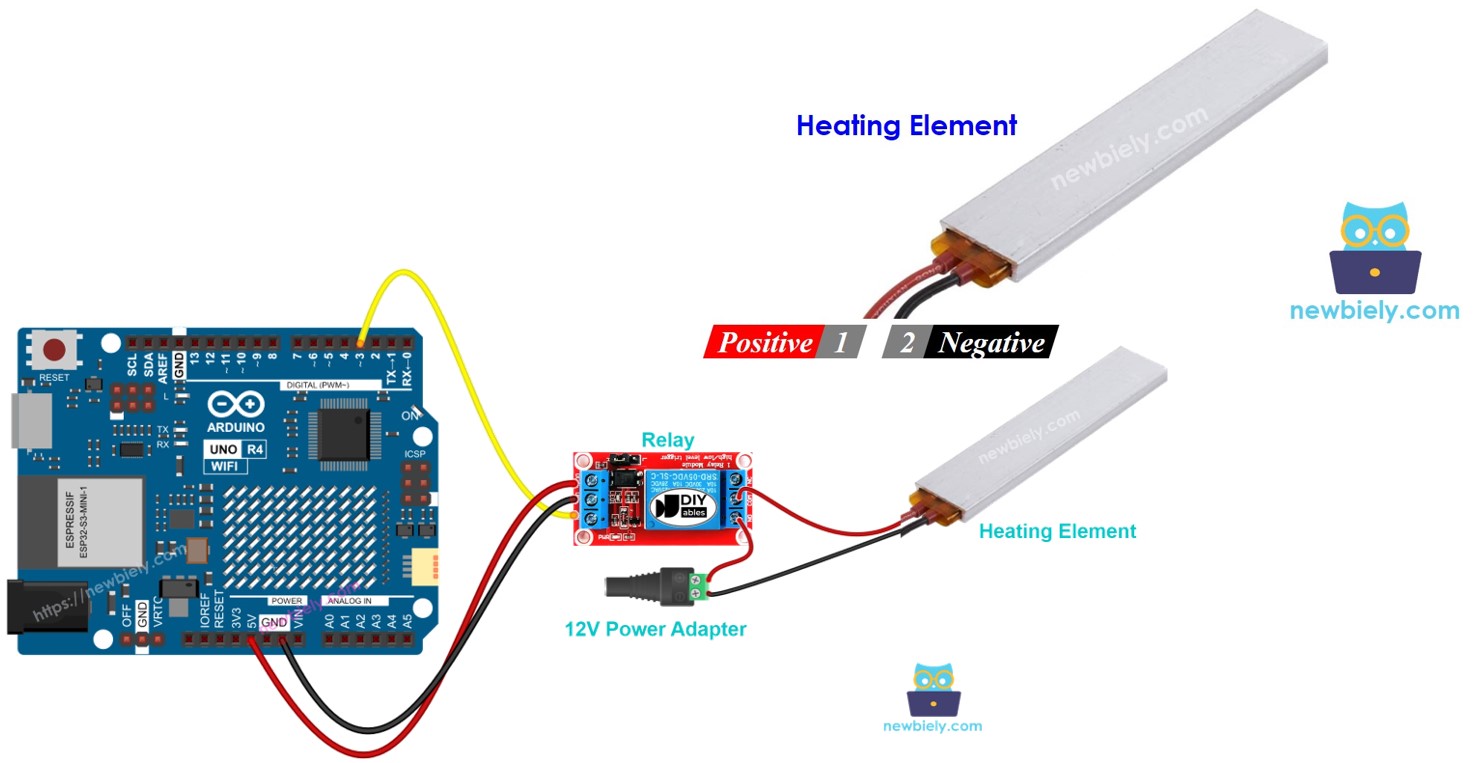

Arduino UNO R4 Heizelement

Über das Heizelement

Pinbelegung

Arduino UNO R4 Heizelement-Pinbelegung

Ein Heizelement hat typischerweise zwei Stifte.

  • Verbinde den positiven (+) Pin (rot) mit der 12-V-Gleichspannungsversorgung.
  • Verbinde den negativen (-) Pin (schwarz) mit dem GND des DC-Netzteils.

Wie man das Heizelement steuert

Wenn ein 12-V-Heizelement an eine 12-V-Stromversorgung angeschlossen wird, erzeugt es Wärme. Um dieses Heizelement zu steuern, verwenden wir ein Relais als Verbindung zwischen dem Arduino UNO R4 und dem Heizelement. Der Arduino UNO R4 kann das Heizelement dann über das Relais steuern. Wenn Sie nicht mit der Funktionsweise eines Relais, seiner Pin-Konfiguration oder seiner Programmierung vertraut sind, können Sie im Arduino UNO R4-Relais Tutorial mehr erfahren.

Möchten Sie stattdessen das MOSFET-Modul verwenden? Lesen Sie zuerst das Tutorial Arduino UNO R4 - MOSFET-Modul. Es zeigt die Pins des Moduls und wie PWM die Leistung einstellt.

Relais vs. MOSFET-Modul für ein Heizelement

Relais MOSFET-Modul
Wärmesteuerung volle Wärme oder keine Wärme volle Wärme, keine Wärme oder jede Stufe dazwischen (PWM)
Häufiges Schalten jeder Schaltvorgang nutzt die Kontakte etwas ab keine Kontakte, also kein Verschleiß
Geräusch man hört ein Klicken leise
Geschwindigkeit einige Millisekunden sehr schnell
Stromart AC oder DC nur DC
Minimale Versorgung keine, solange sie im Bereich des Relais liegt ca. 6V
Isolation Spule und Kontakte sind getrennt PC817-Optokoppler
Beste Verwendung AC-Heizungen, einfaches EIN/AUS DC-Heizungen mit Steuerung der Wärmestufe oder häufigem Schalten

Ein Heizelement in einem Projekt zur Temperaturregelung wird immer wieder ein- und ausgeschaltet. Ein MOSFET-Modul kommt damit besser zurecht als ein Relais, und es kann die Wärme auch auf einer niedrigen Stufe halten. Für eine Heizung, die mit Netzspannung (AC) läuft, ist das Relais von beiden die einzige Wahl.

Verdrahtungsdiagramm

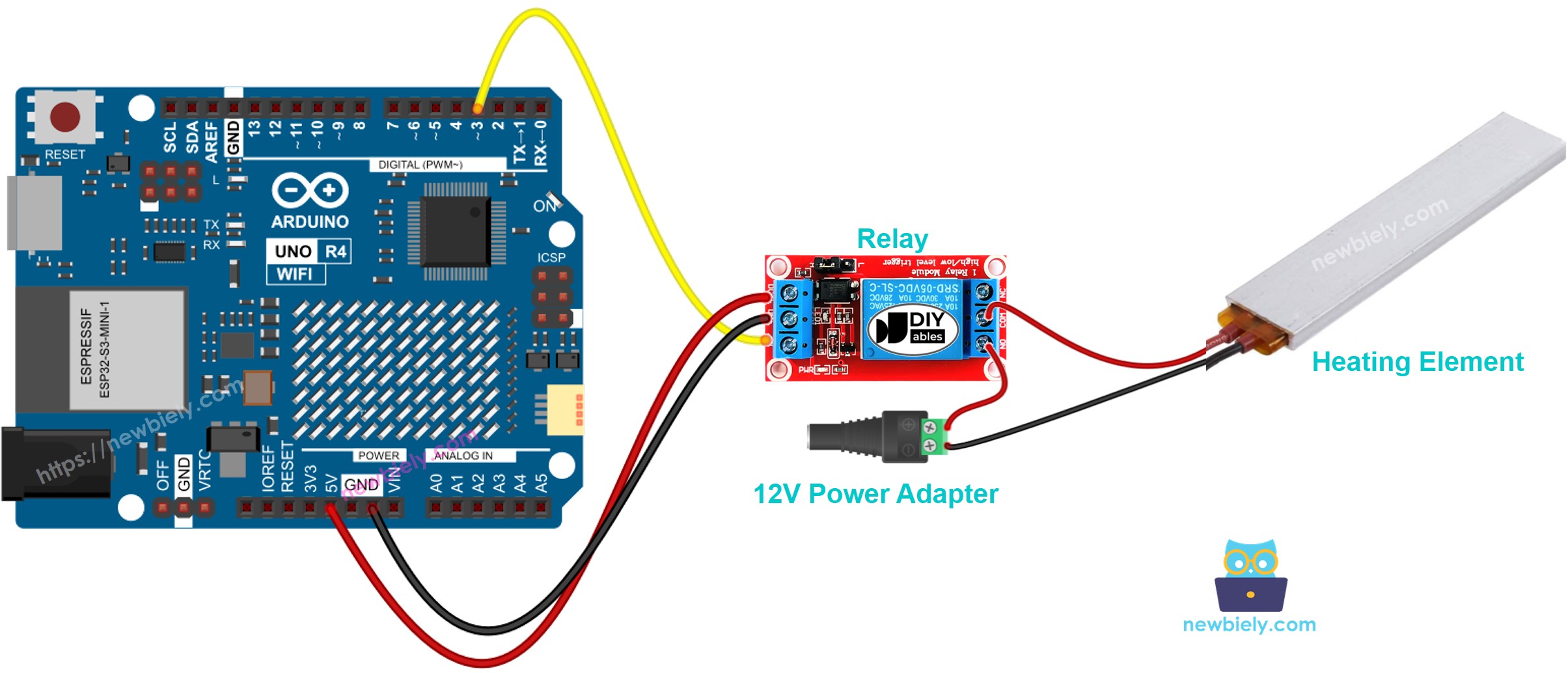

Arduino UNO R4 Heizelement-Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Jumperkabel in die Buchsenleisten zu stecken geht schnell, aber die Kabel können herausrutschen. Sie können ein Proto Screw Terminal Block Shield oder ein Screw Shield V2 auf den Arduino UNO R4 stecken und die Kabel an seine Schraubklemmen anschließen. Das Diagramm unten zeigt die Version mit Screw Shield.

Arduino UNO R4 Heizelement-Verdrahtungsdiagramm (Screw Shield V2)

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Arduino UNO R4-Code

Der folgende Code schaltet das Heizelement fünf Sekunden lang ein und danach fünf Sekunden lang aus und wiederholt dies.

/* * Dieser Arduino UNO R4 Code wurde von newbiely.de entwickelt * Dieser Arduino UNO R4 Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino-uno-r4/arduino-uno-r4-controls-heating-element */ #define RELAY_PIN 3 // The Arduino UNO R4 pin connected to the IN pin of relay // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin as an output. pinMode(RELAY_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { digitalWrite(RELAY_PIN, HIGH); // turn on heating element 5 seconds delay(5000); digitalWrite(RELAY_PIN, LOW); // turn off heating element 5 seconds delay(5000); }

Schnelle Schritte

Folgen Sie diesen Anweisungen Schritt für Schritt:

  • Wenn Sie zum ersten Mal das Arduino Uno R4 WiFi/Minima verwenden, lesen Sie das Tutorial zum Einrichten der Umgebung für Arduino Uno R4 WiFi/Minima in der Arduino IDE (Einrichten der Umgebung für Arduino Uno R4 WiFi/Minima in der Arduino IDE).
  • Schließen Sie das Heizelement gemäß dem bereitgestellten Diagramm an das Arduino Uno an.
  • Schließen Sie das Arduino Uno R4-Board über ein USB-Kabel an Ihren Computer an.
  • Starten Sie die Arduino-IDE auf Ihrem Computer.
  • Wählen Sie das passende Arduino Uno R4-Board (z. B. Arduino Uno R4 WiFi) und den COM-Port aus.
  • Kopieren Sie den bereitgestellten Code und fügen Sie ihn in die Arduino-IDE ein.
  • Klicken Sie auf die Hochladen-Schaltfläche in der Arduino-IDE, um den Code auf den Arduino UNO R4 zu übertragen.
  • Überwachen Sie die Temperatur des Heizelements.

WARNING

Seien Sie vorsichtig, es kann Verbrennungen und Feuer in Ihrem Zuhause verursachen. Das ist wichtig, und wir möchten, dass Sie sicher bleiben. Wenn Sie sich nicht ganz sicher sind, was Sie tun, fassen Sie bitte nichts an. Fragen Sie stattdessen jemanden, der darüber Bescheid weiß. Wir übernehmen keine Verantwortung für Ihre Sicherheit.

Erklärung des Codes

Die Erklärung befindet sich im Kommentarbereich des oben gezeigten Arduino-Codes.

Arduino UNO R4 Code - Heizelement mit MOSFET-Modul steuern

In diesem Teil ersetzt das MOSFET-Modul das Relais. Mit PWM können wir dem Heizelement nur einen Teil der Leistung geben, sodass es warm, aber nicht voll heiß wird.

Verdrahtungsdiagramm

Arduino UNO R4 Heizelement MOSFET-Modul Schaltplan

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Für ein dauerhaftes Projekt halten Schraubklemmen die Kabel besser als Jumperkabel. Probieren Sie ein Screw Shield V2 oder ein Proto Screw Terminal Block Shield: Es sitzt auf dem Arduino UNO R4, und jeder Pin bekommt seine eigene Schraubklemme. Jedes Kabel geht an die Schraubklemme desselben Pins, wie im Bild unten.

Arduino UNO R4 Heizelement MOSFET-Modul Schaltplan (Screw Shield V2)

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Siehe Der beste Weg, den Arduino Uno R4 und andere Komponenten mit Strom zu versorgen.

  • Pin 9 des Arduino UNO R4 geht an den PWM-Pin des Moduls.
  • GND des Arduino UNO R4 geht an den GND-Pin des Moduls.
  • Das +-Kabel des 12-V-Netzteils und das +-Kabel (rot) des Heizelements gehen beide an die +-Klemme.
  • Das −-Kabel (schwarz) des Heizelements geht an die LOAD-Klemme.
  • Das −-Kabel des 12-V-Netzteils geht an die −-Klemme.

Ein Heizelement ist nur ein Widerstand und keine Spule, deshalb wird keine Freilaufdiode benötigt.

Arduino UNO R4 Code

/* * Dieser Arduino UNO R4 Code wurde von newbiely.de entwickelt * Dieser Arduino UNO R4 Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino-uno-r4/arduino-uno-r4-controls-heating-element */ const int MOSFET_PIN = 9; // Arduino UNO R4 pin connected to the PWM pin of the MOSFET module void setup() { Serial.begin(9600); pinMode(MOSFET_PIN, OUTPUT); analogWrite(MOSFET_PIN, 0); // start with the load OFF } void setLoad(int percent) { int duty = map(percent, 0, 100, 0, 255); // convert 0-100% to 0-255 analogWrite(MOSFET_PIN, duty); Serial.print("Load power: "); Serial.print(percent); Serial.println("%"); } void loop() { // turn the load fully ON, then fully OFF Serial.println("Load: ON"); setLoad(100); delay(2000); Serial.println("Load: OFF"); setLoad(0); delay(2000); // increase the power step by step (PWM) for (int percent = 10; percent <= 100; percent += 10) { setLoad(percent); delay(500); } // decrease the power step by step (PWM) for (int percent = 90; percent >= 0; percent -= 10) { setLoad(percent); delay(500); } delay(1000); }

Der Code gibt der Heizung 2 Sekunden lang volle Leistung und dann 2 Sekunden lang keine Leistung. Danach steigt die Leistung von 10 % auf 100 % und fällt wieder auf 0 %. Ein Heizelement wird langsam warm und kühlt langsam ab, deshalb spüren Sie nicht jeden einzelnen Schritt. Spüren Sie die Änderung nach einer Weile, oder lassen Sie eine Leistungsstufe länger laufen.

Schnelle Schritte

  • Wenn Sie die Arduino IDE noch nicht eingerichtet haben, folgen Sie den Quick Steps des Relais-Codes oben.
  • Machen Sie die Verdrahtung wie im Diagramm gezeigt. Stecken Sie das 12-V-Netzteil noch nicht ein.
  • Laden Sie den Code auf den Arduino UNO R4 hoch.
  • Stecken Sie das 12-V-Netzteil ein.
  • Öffnen Sie den Serial Monitor und stellen Sie die Baudrate auf 9600 ein.
  • Prüfen Sie die Leistungsstufe im Serial Monitor. Berühren Sie das Heizelement nicht.
∞
Newbiely | Arduino IDE 2.3.8
──
☐
✕
File
Edit
Sketch
Tools
Help
Arduino Uno R4 WiFi
Newbiely.ino
···
8 Serial.println("Hello World!");
Output
Serial Monitor
Message (Enter to send message to 'Arduino Uno R4 WiFi' on 'COM15')
New Line
9600 baud
Load: ON Load power: 100% Load: OFF Load power: 0% Load power: 10% Load power: 20% Load power: 30% Load power: 40% Load power: 50% Load power: 60% Load power: 70% Load power: 80% Load power: 90% Load power: 100% Load power: 90% Load power: 80% Load power: 70% Load power: 60% Load power: 50% Load power: 40% Load power: 30% Load power: 20% Load power: 10% Load power: 0%
Ln 11, Col 1
Arduino Uno R4 WiFi on COM15
2

Tipp: Das MOSFET-Modul ist nur für DC-Heizungen mit einer Versorgung von ca. 6V oder mehr geeignet. Ein Heizelement, das mit AC läuft, muss das Relais verwenden.
