Arduino UNO R4 - DHT11 - LCD

Wir werden lernen, den Arduino UNO R4 zu programmieren, um Temperatur und Luftfeuchtigkeit vom DHT11-Modul auszulesen und sie auf einem LCD-I2C-Display anzuzeigen.

Erforderliche Hardware

1	×	Arduino UNO R4 WiFi or Arduino UNO R4 Minima
1	×	Alternativ: DIYables STEM V4 IoT, Compatible with Arduino Uno R4 WiFi
1	×	USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1	×	USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1	×	LCD I2C
1	×	DHT11 Temperatur-Feuchtigkeitssensor-Modul
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmenblock-Shield für Arduino Uno R4
1	×	(Empfohlen) Breadboard-Shield für Arduino Uno R4
1	×	(Empfohlen) Gehäuse für Arduino Uno R4
1	×	(Empfohlen) Stromverteiler für Arduino Uno R4
1	×	(Empfohlen) Prototyping-Grundplatte & Breadboard-Kit für Arduino Uno

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables STEM V4 IoT Starter-Kit (Arduino enthalten)
1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über DHT11 und LCD

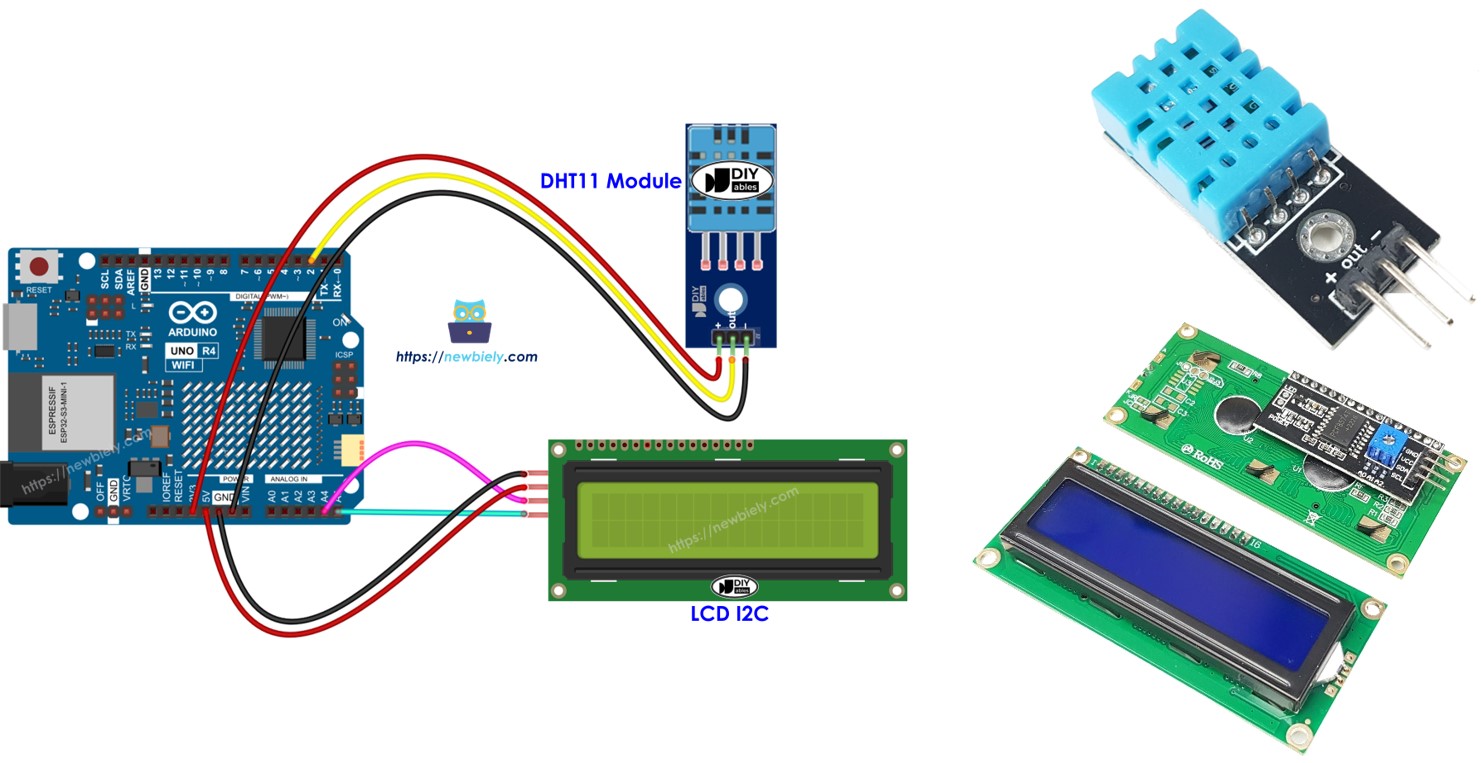

Lernen Sie in diesen Tutorials mehr über den DHT11-Sensor und das LCD-Display, einschließlich Pinbelegung, Funktionen und Programmierung:

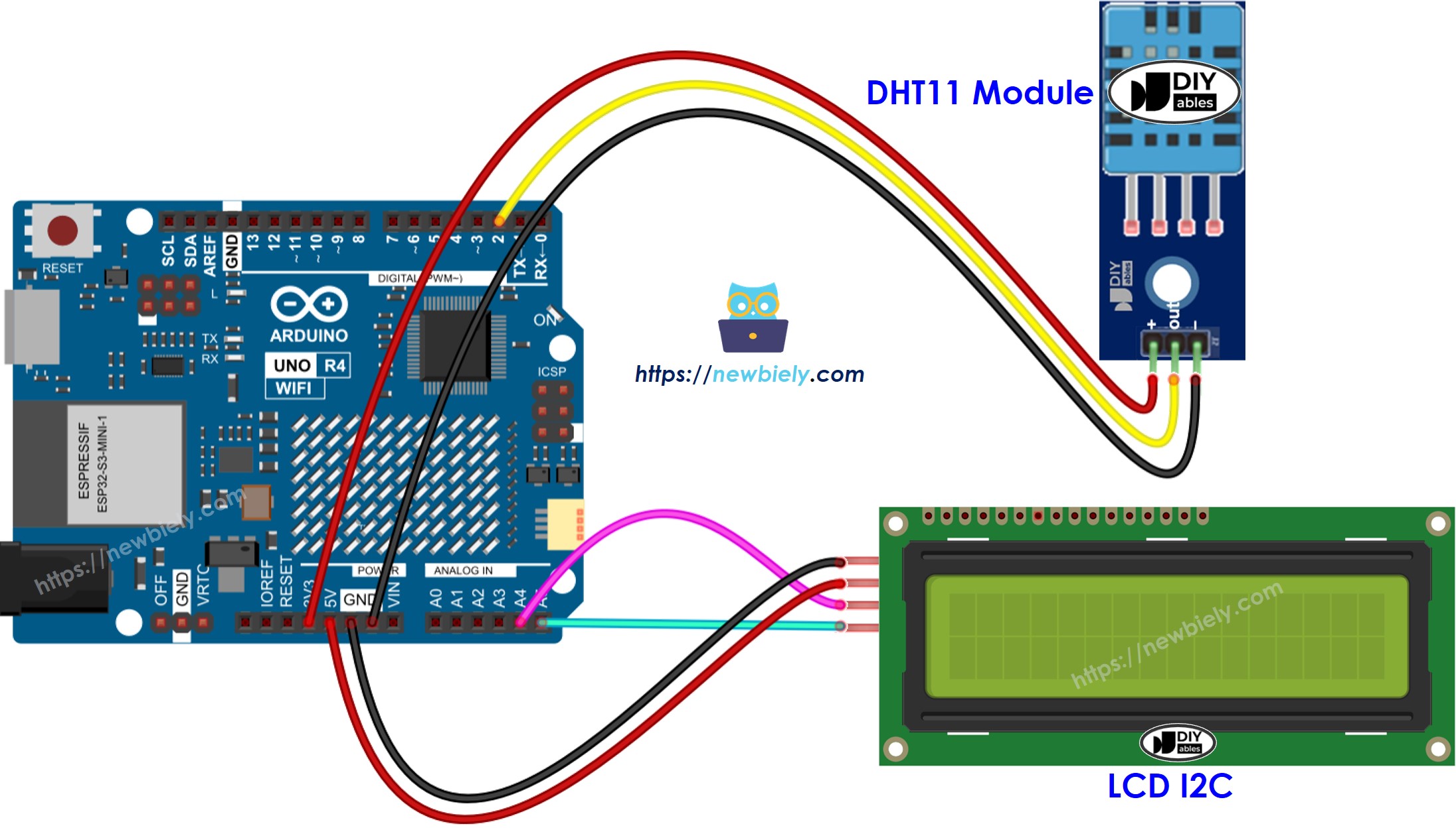

Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Siehe Der beste Weg, den Arduino Uno R4 und andere Komponenten mit Strom zu versorgen.

Arduino UNO R4-Code - DHT11-Sensor - LCD I2C

/* * Dieser Arduino UNO R4 Code wurde von newbiely.de entwickelt * Dieser Arduino UNO R4 Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino-uno-r4/arduino-uno-r4-dht11-lcd */ #include <LiquidCrystal_I2C.h> #include <DHT.h> #define DHT11_PIN 2 // The Arduino Uno R4 pin connected to DHT11 module LiquidCrystal_I2C lcd(0x27, 16, 2); // I2C address 0x27 (from DIYables LCD), 16 column and 2 rows DHT dht11(DHT11_PIN, DHT11); void setup() { dht11.begin(); // initialize the sensor lcd.init(); // initialize the lcd lcd.backlight(); // open the backlight } void loop() { delay(2000); // wait a few seconds between measurements float humi = dht11.readHumidity(); // read humidity float tempC = dht11.readTemperature(); // read temperature lcd.clear(); // check if any reads failed if (isnan(humi) || isnan(tempC)) { lcd.setCursor(0, 0); lcd.print("Failed"); } else { lcd.setCursor(0, 0); // start to print at the first row lcd.print("Temp: "); lcd.print(tempC); // print the temperature lcd.print((char)223); // print ° character lcd.print("C"); lcd.setCursor(0, 1); // start to print at the second row lcd.print("Humi: "); lcd.print(humi); // print the humidity lcd.print("%"); } }

※ Notiz:

Die LCD-I2C-Adresse kann je nach Hersteller variieren. In unserem Code haben wir die vom Hersteller festgelegte Adresse 0x27 verwendet DIYables.

Schnelle Schritte

Folgen Sie diesen Anweisungen Schritt für Schritt:

Wenn dies das erste Mal ist, dass Sie den Arduino Uno R4 WiFi/Minima verwenden, lesen Sie das Tutorial zur Einrichtung der Umgebung für Arduino Uno R4 WiFi/Minima in der Arduino IDE.
Schließen Sie den Arduino Uno R4 an das DHT11-Modul und das LCD-I2C gemäß dem bereitgestellten Diagramm an.
Schließen Sie das Arduino Uno R4-Board mit einem USB-Kabel an Ihren Computer an.
Öffnen Sie die Arduino IDE auf Ihrem Computer.
Wählen Sie das passende Arduino Uno R4-Board (z. B. Arduino Uno R4 WiFi) und den COM-Port aus.
Klicken Sie auf das Libraries-Symbol in der linken Seitenleiste der Arduino IDE.
Geben Sie "DHT" in das Suchfeld ein und suchen Sie die DHT-Sensor-Bibliothek von Adafruit.
Klicken Sie auf die Install-Schaltfläche, um die Bibliothek hinzuzufügen.

Sie müssen zusätzliche Bibliotheksabhängigkeiten installieren.
Klicken Sie auf die Schaltfläche Alle installieren, um alle Bibliotheksabhängigkeiten zu installieren.

Arduino UNO R4 Adafruit einheitliche Sensorbibliothek

Suchen Sie nach "LiquidCrystal I2C,", wählen Sie dann die LiquidCrystal_I2C-Bibliothek von Frank de Brabander aus.
Klicken Sie auf die Installieren-Schaltfläche, um die LiquidCrystal_I2C-Bibliothek hinzuzufügen.

Arduino UNO R4 LiquidCrystal I2C-Bibliothek

Kopieren Sie den obigen Code und öffnen Sie ihn mit der Arduino IDE
Klicken Sie auf die Hochladen-Schaltfläche in der Arduino IDE, um den Code an das Arduino UNO R4 zu senden
Stellen Sie die Temperatur in der Nähe des Sensors so ein, dass sie heißer oder kälter wird
Überprüfen Sie das Ergebnis auf dem LCD-Bildschirm

Wenn das LCD nichts anzeigt, überprüfen Sie bitte Fehlerbehebung am LCD I2C.
