Arduino UNO R4 - Solenoidschloss

Dieses Tutorial erläutert, wie Sie den Arduino UNO R4 und das Solenoidschloss verwenden, um Ihre Tür, Ihren Schrank oder Ihre Schublade zu verriegeln bzw. zu entriegeln. Im Detail lernen wir:

Wie man das Solenoidschloss an den Arduino UNO R4 anschließt.
Wie man den Arduino UNO R4 programmiert, um das Solenoidschloss zu steuern.

Erforderliche Hardware

1	×	Arduino UNO R4 WiFi or Arduino UNO R4 Minima
1	×	Alternativ: DIYables STEM V4 IoT, Compatible with Arduino Uno R4 WiFi
1	×	USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1	×	USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1	×	Magnetschloss
1	×	Relais
1	×	12V Netzteil
1	×	DC-Stromanschluss
1	×	(Empfohlen) Schraubklemmenblock-Shield für Arduino Uno R4
1	×	(Empfohlen) Breadboard-Shield für Arduino Uno R4
1	×	(Empfohlen) Gehäuse für Arduino Uno R4
1	×	(Empfohlen) Stromverteiler für Arduino Uno R4
1	×	(Empfohlen) Prototyping-Grundplatte & Breadboard-Kit für Arduino Uno

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables STEM V4 IoT Starter-Kit (Arduino enthalten)
1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über Solenoidschloss

Das Solenoidschloss, auch als elektrischer Türverriegelungsmechanismus bekannt, wird verwendet, um Gegenstände wie Schränke, Schubladen und Türen zu verriegeln oder zu entriegeln.

Pinbelegung

Das Solenoidschloss hat zwei Drähte:

Schließen Sie das rote Kabel (+) an das 12-V-DC-Netzteil an.
Schließen Sie das negative (-) schwarze Kabel an die Masse (GND) des DC-Netzteils an.

Wie es funktioniert

Wenn das Solenoidschloss Strom hat, fährt der Riegel (Falle) nach außen – die Tür ist verriegelt.
Wenn das Solenoidschloss keinen Strom hat, zieht der Riegel (Falle) zurück – die Tür ist entriegelt.

※ Notiz:

Das Solenoidschloss benötigt typischerweise eine Stromversorgung von 12 V, 24 V oder 48 V. Wir dürfen das Solenoidschloss NICHT direkt an den Pin des Arduino UNO R4 anschließen. Stattdessen schließen Sie es über ein Relais an den Pin des Arduino UNO R4 an.

Wenn wir das elektromagnetische Türschloss an ein Relais mit NO-Kontakt anschließen:

Wenn das Relais offen ist, ist die Tür entsperrt.
Wenn das Relais geschlossen ist, ist die Tür verschlossen.

Sie können einen Arduino UNO R4 mit einem Relais verbinden, um ihn so zu programmieren, dass er ein Solenoidschloss steuert. Erfahren Sie mehr darüber, wie man ein Relais mit Arduino UNO R4 verwendet, in unserem Tutorial Arduino UNO R4 - Relais-Tutorial.

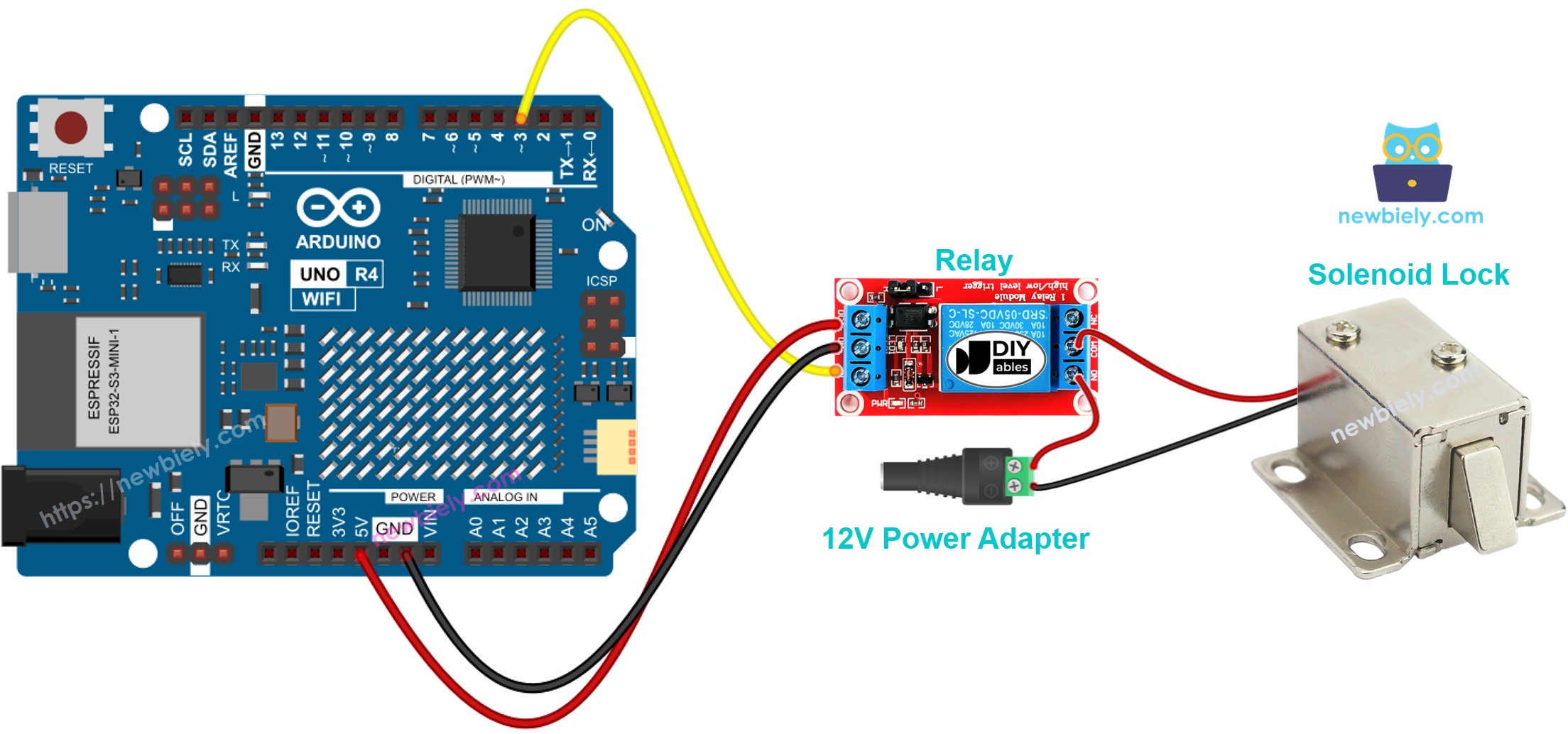

Verdrahtungsdiagramm

Arduino UNO R4 Solenoidschloss Schaltplan

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Siehe Der beste Weg, den Arduino Uno R4 und andere Komponenten mit Strom zu versorgen.

Arduino UNO R4 Code

Dieser Code verriegelt und entsperrt die Tür alle 5 Sekunden.

/* * Dieser Arduino UNO R4 Code wurde von newbiely.de entwickelt * Dieser Arduino UNO R4 Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino-uno-r4/arduino-uno-r4-solenoid-lock */ #define RELAY_PIN 3 // The Arduino UNO R4 pin connected to the IN pin of relay // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin as an output. pinMode(RELAY_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { digitalWrite(RELAY_PIN, HIGH); // uhlock the door delay(5000); digitalWrite(RELAY_PIN, LOW); // lock the door delay(5000); }

Schnelle Schritte

Befolgen Sie diese Anweisungen Schritt für Schritt:

Wenn dies Ihre erste Verwendung des Arduino Uno R4 WiFi/Minima ist, lesen Sie das Tutorial zur Einrichtung der Umgebung für Arduino Uno R4 WiFi/Minima in der Arduino IDE (Einrichtung der Umgebung für Arduino Uno R4 WiFi/Minima in der Arduino IDE).
Schließen Sie das Solenoidschloss gemäß dem bereitgestellten Diagramm an den Arduino Uno R4 an.
Verbinden Sie das Arduino UNO R4-Board über ein USB-Kabel mit Ihrem Computer.
Starten Sie die Arduino IDE auf Ihrem Computer.
Wählen Sie das passende Arduino UNO R4-Board (z. B. Arduino Uno R4 WiFi) und den COM-Port aus.
Kopieren Sie den Code und öffnen Sie ihn mit der Arduino IDE.
Klicken Sie auf die Hochladen-Schaltfläche in der Arduino IDE, um den Code auf den Arduino UNO R4 hochzuladen.
Überprüfen Sie die Position der Verriegelungszunge.
