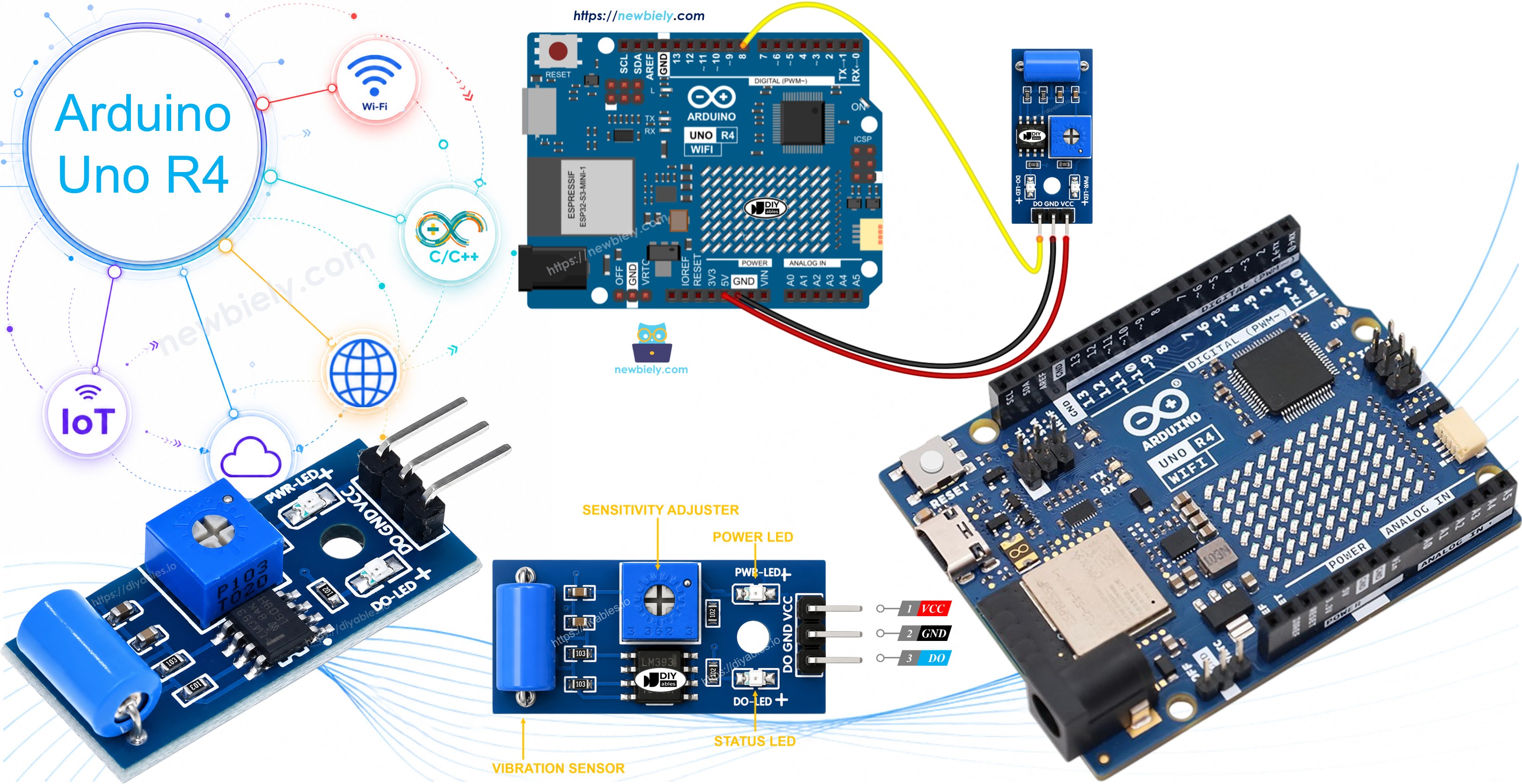

Arduino UNO R4 - SW-420 Vibrationssensor

In dieser Anleitung lernen wir, wie man einen SW-420-Vibrationssensor mit dem Arduino UNO R4 verwendet. Im Einzelnen lernen wir:

Wie man ein SW-420-Vibrationssensormodul mit einem Arduino UNO R4 verdrahtet
Wie man ein Programm für den Arduino UNO R4 schreibt, um mit einem SW-420-Sensor Vibrationen oder Erschütterungen zu erkennen

Sobald dieser grundlegende Sketch läuft, können Sie ihn erweitern, um einen Summer ertönen zu lassen, eine LED blinken zu lassen oder eine Warnung zu senden, wann immer Ihr Projekt angestoßen oder geschüttelt wird.

Erforderliche Hardware

1	×	Arduino UNO R4 WiFi or Arduino UNO R4 Minima
1	×	Alternativ: DIYables STEM V4 IoT, Compatible with Arduino Uno R4 WiFi
1	×	Alternativ: DIYables STEM V4B IoT, Compatible with Arduino Uno R4 WiFi
1	×	USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1	×	USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1	×	SW-420 Vibration Sensor Module
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmenblock-Shield für Arduino Uno R4
1	×	(Empfohlen) Sensors/Servo Expansion Shield for Arduino UNO R4
1	×	(Empfohlen) Breadboard-Shield für Arduino Uno R4
1	×	(Empfohlen) Gehäuse für Arduino Uno R4
1	×	(Empfohlen) Stromverteiler für Arduino Uno R4
1	×	(Empfohlen) Prototyping-Grundplatte & Breadboard-Kit für Arduino Uno

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables STEM V4 IoT Starter-Kit (Arduino enthalten)
1	×	DIYables STEM V4B IoT Starter-Kit (Arduino enthalten)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über den SW-420-Vibrationssensor

Das SW-420-Vibrationssensormodul (auch als Erschütterungssensor oder Vibrationsschaltermodul bekannt) basiert auf einem kleinen federbasierten Schalter, der in seinem Metallgehäuse dicht neben einem Metallkontakt sitzt. Ein integrierter LM393-Komparator überwacht diesen Schalter ständig und wandelt jede Störung in ein sauberes digitales Signal um, während ein kleines Potentiometer auf der Platine einstellt, wie viel Schütteln oder Erschütterung nötig ist, bevor der Ausgang seinen Zustand ändert.

Pinbelegung des SW-420-Vibrationssensors

Das SW-420-Vibrationssensormodul hat drei Pins:

VCC-Pin: Mit VCC (3,3V bis 5V) verbinden.
GND-Pin: Mit GND (0V) verbinden.
DO-Pin: Dies ist ein Ausgangspin. Er bleibt LOW, solange das Modul ruhig ist, und wechselt auf HIGH, sobald eine Vibration oder Erschütterung erkannt wird. Verbinden Sie diesen Pin mit dem Eingangspin des Arduino UNO R4.

Pinbelegung des SW-420-Vibrationssensors

image source: diyables.io

Das SW-420-Vibrationssensormodul hat außerdem zwei LED-Anzeigen.

Eine LED-Anzeige für die Stromversorgung
Eine LED-Anzeige, die aufleuchtet, sobald eine Vibration erkannt wird

Wie es funktioniert

Solange nichts das Modul erschüttert, bleibt der Federschalter in seiner Ruheposition und der LM393-Komparator hält den Ausgangspin auf LOW.
Sobald eine Vibration oder Erschütterung den Federschalter stört, schaltet der Komparator den Ausgangspin auf HIGH. Durch Drehen des integrierten Potentiometers erhöhen oder verringern Sie, wie stark diese Störung sein muss, bevor dies geschieht.

Verdrahtungsdiagramm

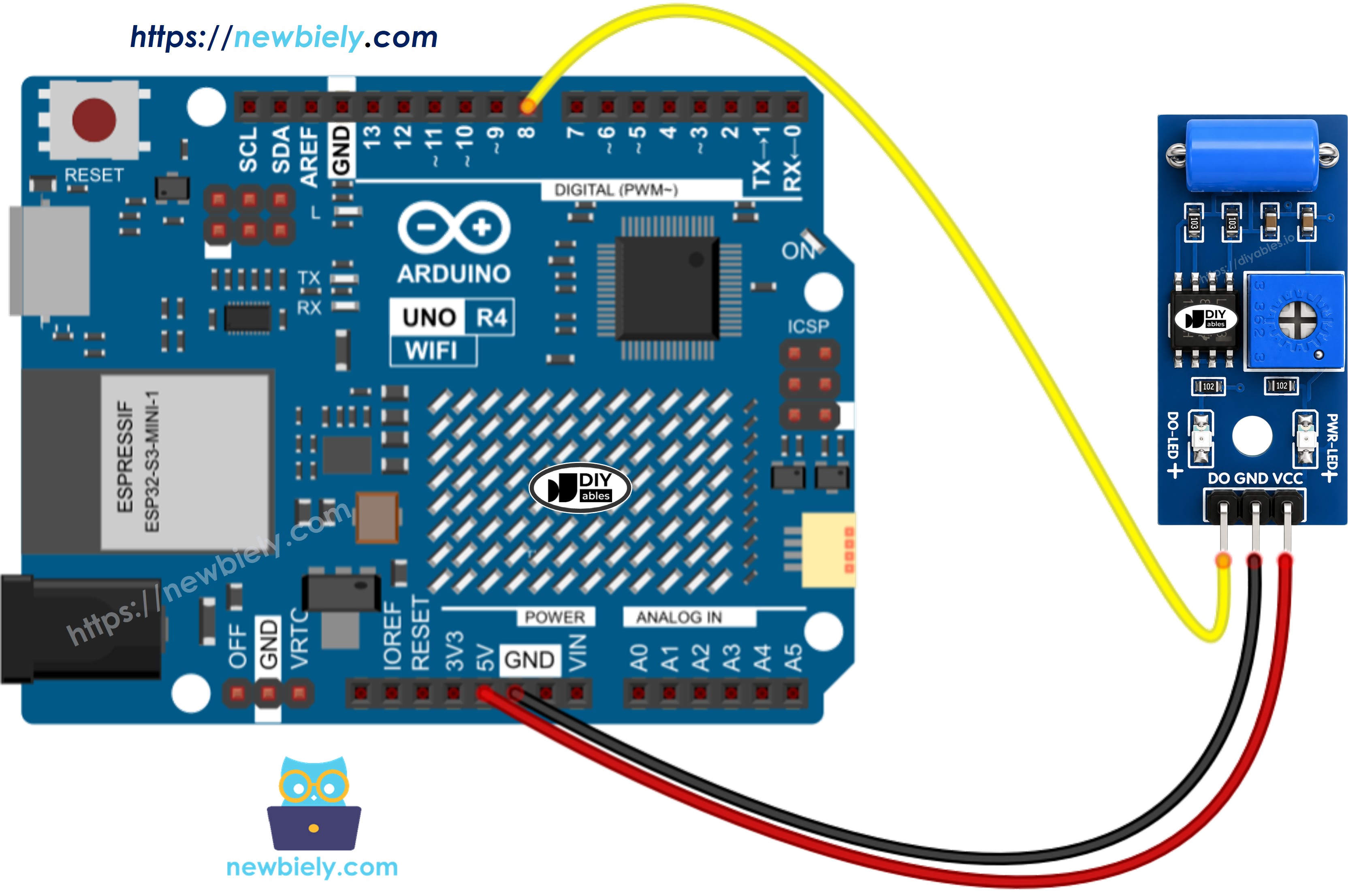

Schaltplan Arduino UNO R4 SW-420-Vibrationssensor

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Siehe Der beste Weg, den Arduino Uno R4 und andere Komponenten mit Strom zu versorgen.

Wie man den SW-420-Vibrationssensor programmiert

Konfiguriert den Pin des Arduino UNO R4 mit der Funktion pinMode() als digitalen Eingang. Zum Beispiel Pin 8

pinMode(8, INPUT);

Verwendet die Funktion digitalRead(), um den Zustand eines Pins am Arduino UNO R4 abzufragen.

int vibration_state = digitalRead(8);

Arduino UNO R4 Code - Vibrationen erkennen

/* * Dieser Arduino UNO R4 Code wurde von newbiely.de entwickelt * Dieser Arduino UNO R4 Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino-uno-r4/arduino-uno-r4-sw-420-vibration-sensor */ #define SENSOR_PIN 8 // The Arduino UNO R4 pin connected to DO pin of the SW-420 vibration sensor int prev_vibration_state = LOW; // the previous state from the input pin (LOW means no vibration) int vibration_state; // the current reading from the input pin void setup() { // initialize serial communication at 9600 bits per second: Serial.begin(9600); // initialize the Arduino's pin as an input pinMode(SENSOR_PIN, INPUT); } void loop() { // read the state of the the input pin: vibration_state = digitalRead(SENSOR_PIN); if (prev_vibration_state == LOW && vibration_state == HIGH) Serial.println("Vibration detected!"); else if (prev_vibration_state == HIGH && vibration_state == LOW) Serial.println("Vibration stopped"); // save the the last state prev_vibration_state = vibration_state; }

Schnelle Schritte

Befolgen Sie diese Anweisungen Schritt für Schritt:

Wenn Sie den Arduino Uno R4 WiFi/Minima zum ersten Mal verwenden, lesen Sie das Tutorial zum Einrichten der Umgebung für Arduino Uno R4 WiFi/Minima in der Arduino IDE.
Verbinden Sie den SW-420-Vibrationssensor gemäß dem bereitgestellten Schaltplan mit dem Arduino Uno R4.
Verbinden Sie das Arduino Uno R4 Board über ein USB-Kabel mit Ihrem Computer.
Starten Sie die Arduino IDE auf Ihrem Computer.
Wählen Sie das passende Arduino Uno R4 Board (z. B. Arduino Uno R4 WiFi) und den COM-Port aus.
Kopieren Sie den Code und öffnen Sie ihn in der Arduino IDE.
Klicken Sie in der Arduino IDE auf die Schaltfläche Upload, um den Code an den Arduino UNO R4 zu senden.
Klopfen Sie auf den Tisch oder schütteln Sie den SW-420-Sensor leicht, um ihn auszulösen.
Überprüfen Sie die Ergebnisse im seriellen Monitor.

Newbiely | Arduino IDE 2.3.8

──

☐

Newbiely.ino

···

8 Serial.println("Hello World!");

Output

Serial Monitor

Message (Enter to send message to 'Arduino Uno R4 WiFi' on 'COM15')

New Line

9600 baud

Vibration detected! Vibration stopped Vibration detected! Vibration stopped

Ln 11, Col 1

Arduino Uno R4 WiFi on COM15

Fehlerbehebung

Wenn sich der SW-420-Vibrationssensor nicht wie erwartet verhält, versuchen Sie die folgenden Schritte:

Empfindlichkeit einstellen: Drehen Sie das integrierte Potentiometer, um zu erhöhen oder zu verringern, wie viel Schütteln oder Erschütterung zum Auslösen des Ausgangs nötig ist.
Von Umgebungsvibrationen isolieren: Montieren Sie den Sensor entfernt von Motoren, Lüftern oder anderen ständigen Vibrationsquellen, die Fehlauslösungen verursachen könnten.
Verdrahtung prüfen: Stellen Sie sicher, dass die Pins VCC, GND und DO richtig angeschlossen sind.
Stromversorgung prüfen: Stellen Sie sicher, dass die Stromversorgung stabil ist, um zuverlässige Messwerte zu erhalten.
