Arduino UNO R4 - 10-Segment-LED-Balkenanzeige

1	×	Arduino UNO R4 WiFi or Arduino UNO R4 Minima
1	×	Alternativ: DIYables STEM V4 IoT, Compatible with Arduino Uno R4 WiFi
1	×	Alternativ: DIYables STEM V4B IoT, Compatible with Arduino Uno R4 WiFi
1	×	USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1	×	USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1	×	10 Segment LED Bar Graph
10	×	220 Ω Resistor
1	×	Breadboard
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmenblock-Shield für Arduino Uno R4
1	×	(Empfohlen) Sensors/Servo Expansion Shield for Arduino UNO R4
1	×	(Empfohlen) Breadboard-Shield für Arduino Uno R4
1	×	(Empfohlen) Gehäuse für Arduino Uno R4
1	×	(Empfohlen) Stromverteiler für Arduino Uno R4
1	×	(Empfohlen) Prototyping-Grundplatte & Breadboard-Kit für Arduino Uno

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables STEM V4 IoT Starter-Kit (Arduino enthalten)
1	×	DIYables STEM V4B IoT Starter-Kit (Arduino enthalten)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

In dieser Anleitung lernen wir, wie man die 10-Segment-LED-Balkenanzeige mit dem Arduino UNO R4 verwendet. Im Einzelnen lernen wir:

Wie man die 10-Segment-LED-Balkenanzeige mit dem Arduino UNO R4 verbindet.
Wie man ein Programm für den Arduino UNO R4 schreibt, um die LED-Balkenanzeige zu steuern.

Arduino UNO R4 und 10-Segment-LED-Balkenanzeige

Über die 10-Segment-LED-Balkenanzeige

Die 10-Segment-LED-Balkenanzeige ist ein kompaktes Anzeigebauteil mit zehn einzelnen LED-Segmenten, die in einer Reihe angeordnet sind. Jedes Segment hat einen eigenen Anoden- und Kathoden-Pin, sodass es unabhängig gesteuert werden kann. Sie wird häufig verwendet, um Pegel, Fortschritt oder Signalstärke darzustellen.

	10-Segment-LED-Balkenanzeige
Anzahl der Segmente	10
LED-Farbe	Hellrot
Durchlassspannung	~2V pro Segment
Durchlassstrom	max. 20mA pro Segment
Benötigter Widerstand	220Ω pro Segment

Pinbelegung

Die 10-Segment-LED-Balkenanzeige hat 20 Pins — 10 Anoden und 10 Kathoden:

Anoden-Pins (A1–A10): über 220Ω-Widerstände mit GPIO-Pins verbinden
Kathoden-Pins (K1–K10): mit GND verbinden

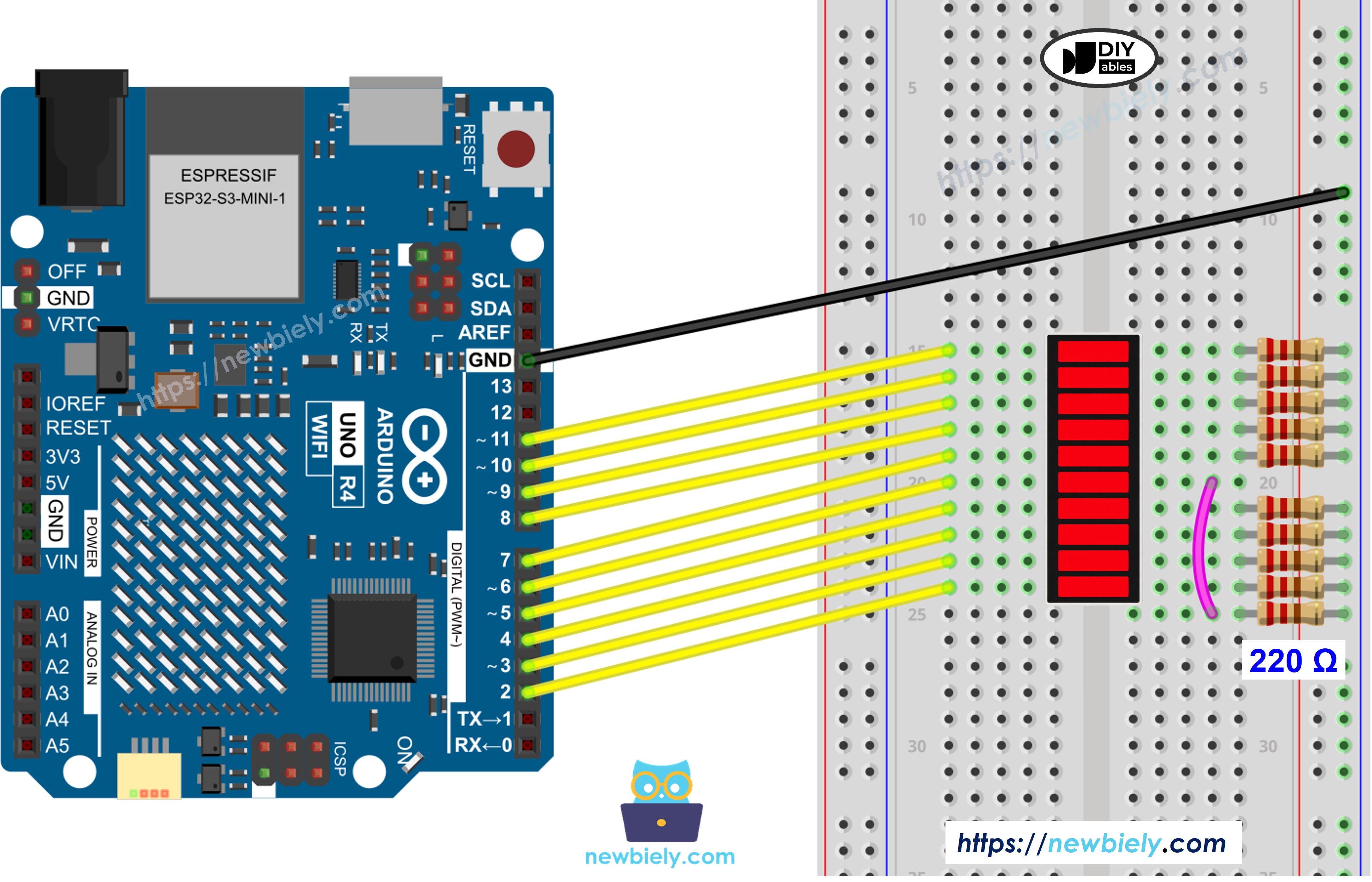

Schaltplan zwischen 10-Segment-LED-Balkenanzeige und Arduino UNO R4

Verbinden Sie jeden Anoden-Pin der LED-Balkenanzeige über einen 220Ω-Widerstand mit einem GPIO-Pin des Arduino UNO R4 und verbinden Sie alle Kathoden-Pins mit GND.

Schaltplan Arduino UNO R4 und 10-Segment-LED-Balkenanzeige

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Siehe Der beste Weg, den Arduino Uno R4 und andere Komponenten mit Strom zu versorgen.

LED-Balkenanzeige	Arduino UNO R4 Pin
A1 (Anode 1)	Pin 2 (über 220Ω)
A2 (Anode 2)	Pin 3 (über 220Ω)
A3 (Anode 3)	Pin 4 (über 220Ω)
A4 (Anode 4)	Pin 5 (über 220Ω)
A5 (Anode 5)	Pin 6 (über 220Ω)
A6 (Anode 6)	Pin 7 (über 220Ω)
A7 (Anode 7)	Pin 8 (über 220Ω)
A8 (Anode 8)	Pin 9 (über 220Ω)
A9 (Anode 9)	Pin 10 (über 220Ω)
A10 (Anode 10)	Pin 11 (über 220Ω)
K1–K10 (Kathoden)	GND

Wie man den Arduino UNO R4 für die 10-Segment-LED-Balkenanzeige programmiert

Für dieses Projekt wird keine Bibliothek benötigt.
Definieren Sie das Array der Anoden-Pins: const int ledPins[10] = {2, 3, 4, 5, 6, 7, 8, 9, 10, 11};
Setzen Sie jeden Pin als Ausgang.
Segment i einschalten: digitalWrite(ledPins[i], HIGH);
Segment i ausschalten: digitalWrite(ledPins[i], LOW);

Arduino UNO R4 Code - 10-Segment-LED-Balkenanzeige

/* * Dieser Arduino UNO R4 Code wurde von newbiely.de entwickelt * Dieser Arduino UNO R4 Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino-uno-r4/arduino-uno-r4-10-segment-led-bar-graph */ const int NUM_SEGMENTS = 10; const int ledPins[NUM_SEGMENTS] = {2, 3, 4, 5, 6, 7, 8, 9, 10, 11}; void printBar(int litCount) { Serial.print("Bar: ["); for (int i = 0; i < NUM_SEGMENTS; i++) { Serial.print(i < litCount ? "*" : " "); } Serial.println("]"); } void setup() { Serial.begin(9600); for (int i = 0; i < NUM_SEGMENTS; i++) { pinMode(ledPins[i], OUTPUT); digitalWrite(ledPins[i], LOW); } } void loop() { for (int i = 0; i < NUM_SEGMENTS; i++) { digitalWrite(ledPins[i], HIGH); printBar(i + 1); delay(100); } delay(500); for (int i = NUM_SEGMENTS - 1; i >= 0; i--) { digitalWrite(ledPins[i], LOW); printBar(i); delay(100); } delay(500); }

Schnelle Schritte

Befolgen Sie diese Anweisungen Schritt für Schritt:

Öffnen Sie die Arduino IDE. Falls sie noch nicht installiert ist, lesen Sie die Einstiegsanleitung für den Arduino UNO R4.
Verbinden Sie die 10-Segment-LED-Balkenanzeige gemäß dem Schaltplan mit dem Arduino UNO R4.
Verbinden Sie den Arduino UNO R4 mit einem USB-Typ-C-Kabel mit dem Computer.
Öffnen Sie die Arduino IDE und wählen Sie das passende Arduino UNO R4 Board (z. B. Arduino UNO R4 WiFi oder Arduino UNO R4 Minima) sowie den COM-Port aus.
Kopieren Sie den obigen Code und fügen Sie ihn in die Arduino IDE ein.
Klicken Sie auf die Schaltfläche Upload, um den Code auf den Arduino UNO R4 hochzuladen.
Öffnen Sie den seriellen Monitor.
Beobachten Sie, wie sich die LED-Balkenanzeige Segment für Segment füllt, dann wieder leert und sich dies wiederholt.

Ausgabe im seriellen Monitor

Newbiely | Arduino IDE 2.3.8

──

☐

Newbiely.ino

···

8 Serial.println("Hello World!");

Output

Serial Monitor

Message (Enter to send message to 'Arduino Uno R4 WiFi' on 'COM15')

New Line

9600 baud

Bar: [* ] Bar: [** ] Bar: [*** ] Bar: [**** ] Bar: [***** ] Bar: [****** ] Bar: [******* ] Bar: [******** ] Bar: [********* ] Bar: [**********] Bar: [********* ] Bar: [******** ] Bar: [******* ] Bar: [****** ] Bar: [***** ] Bar: [**** ] Bar: [*** ] Bar: [** ] Bar: [* ] Bar: [ ]

Ln 11, Col 1

Arduino Uno R4 WiFi on COM15
