Arduino UNO R4 - Tastatur - LCD

In diesem Tutorial wird erklärt, wie man den Arduino UNO R4 programmiert, um eine gedrückte Taste von einem Tastenfeld auszulesen und sie auf dem LCD-Display anzuzeigen.

Erforderliche Hardware

1	×	Arduino UNO R4 WiFi or Arduino UNO R4 Minima
1	×	Alternativ: DIYables STEM V4 IoT, Compatible with Arduino Uno R4 WiFi
1	×	USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1	×	USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1	×	LCD I2C
1	×	Tastenfeld 3x4
1	×	Breadboard
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmenblock-Shield für Arduino Uno R4
1	×	(Empfohlen) Breadboard-Shield für Arduino Uno R4
1	×	(Empfohlen) Gehäuse für Arduino Uno R4
1	×	(Empfohlen) Stromverteiler für Arduino Uno R4
1	×	(Empfohlen) Prototyping-Grundplatte & Breadboard-Kit für Arduino Uno

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables STEM V4 IoT Starter-Kit (Arduino enthalten)
1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über Tastatur und LCD

Wenn Sie mit Tastfeldern und LCDs, einschließlich ihrer Pinbelegungen, Funktionsweise und Programmierung, nicht vertraut sind, lesen Sie bitte die folgenden Tutorials, um mehr zu erfahren:

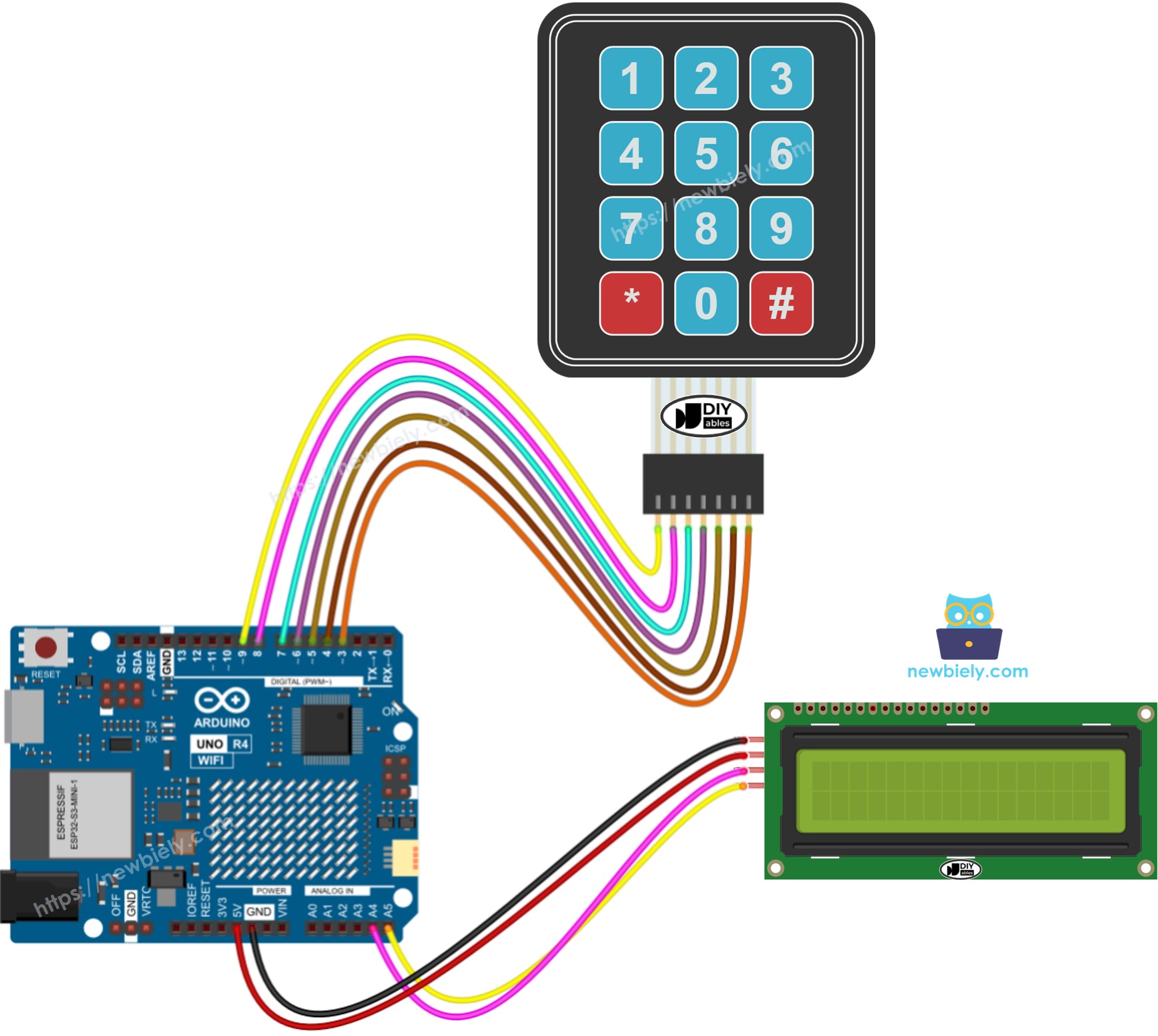

Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Siehe Der beste Weg, den Arduino Uno R4 und andere Komponenten mit Strom zu versorgen.

Arduino UNO R4-Code

/* * Dieser Arduino UNO R4 Code wurde von newbiely.de entwickelt * Dieser Arduino UNO R4 Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino-uno-r4/arduino-uno-r4-keypad-lcd */ #include <DIYables_Keypad.h> // DIYables_Keypad library #include <LiquidCrystal_I2C.h> const int ROW_NUM = 4; // four rows const int COLUMN_NUM = 3; // three columns char keys[ROW_NUM][COLUMN_NUM] = { { '1', '2', '3' }, { '4', '5', '6' }, { '7', '8', '9' }, { '*', '0', '#' } }; byte pin_rows[ROW_NUM] = { 9, 8, 7, 6 }; //connect to the row pinouts of the keypad byte pin_column[COLUMN_NUM] = { 5, 4, 3 }; //connect to the column pinouts of the keypad DIYables_Keypad keypad = DIYables_Keypad(makeKeymap(keys), pin_rows, pin_column, ROW_NUM, COLUMN_NUM ); LiquidCrystal_I2C lcd(0x27, 16, 2); // I2C address 0x27, 16 column and 2 rows int cursorColumn = 0; void setup(){ lcd.init(); // initialize the lcd lcd.backlight(); } void loop(){ char key = keypad.getKey(); if (key) { lcd.setCursor(cursorColumn, 0); // move cursor to (cursorColumn, 0) lcd.print(key); // print key at (cursorColumn, 0) cursorColumn++; // move cursor to next position if(cursorColumn == 16) { // if reaching limit, clear LCD lcd.clear(); cursorColumn = 0; } } }

※ Notiz:

Die I2C-Adresse des LCD kann je nach Hersteller variieren. In unserem Programm haben wir die vom Hersteller angegebene Adresse 0x27 verwendet DIYables.

Schnelle Schritte

Folgen Sie diesen Anweisungen Schritt für Schritt:

Falls dies Ihre erste Verwendung des Arduino Uno R4 WiFi/Minima ist, lesen Sie das Tutorial zur Einrichtung der Umgebung für Arduino Uno R4 WiFi/Minima in der Arduino IDE.
Schließen Sie das Arduino Uno R4-Board gemäß dem bereitgestellten Diagramm an das Keypad- und LCD-I2C an.
Schließen Sie das Arduino Uno R4-Board mit einem USB-Kabel an Ihren Computer an.
Starten Sie die Arduino IDE auf Ihrem Computer.
Wählen Sie das passende Arduino Uno R4-Board (z. B. Arduino Uno R4 WiFi) und den COM-Port aus.

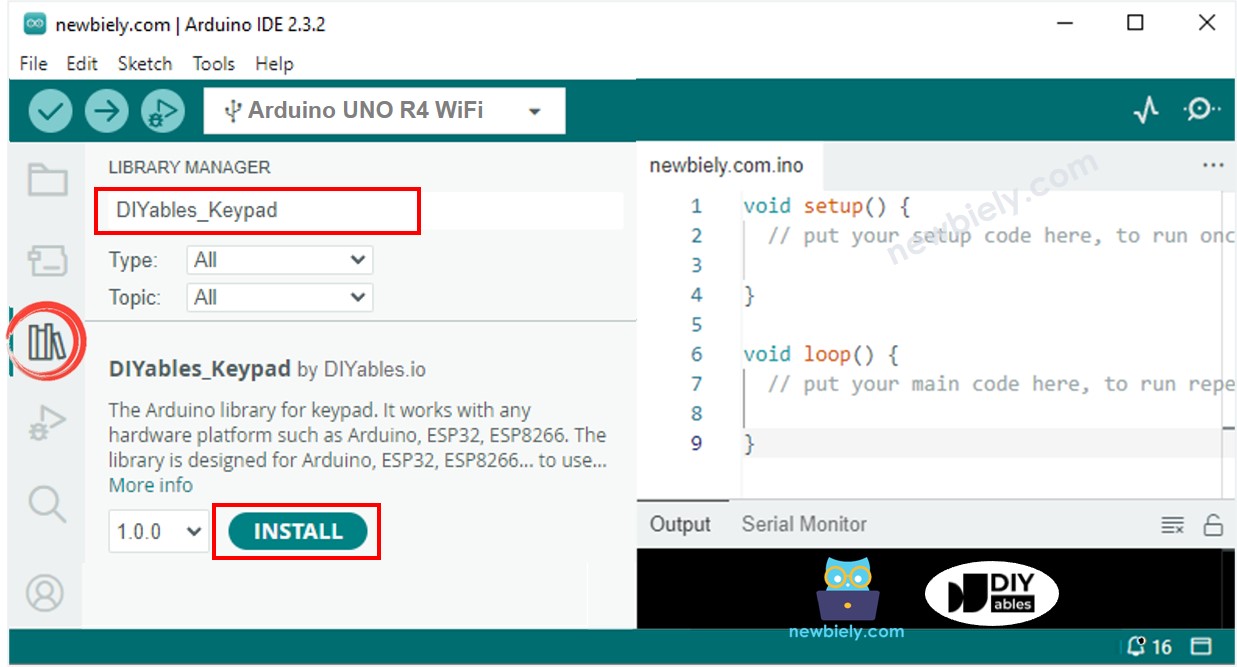

Klicken Sie auf das Bibliotheken-Symbol auf der linken Seite der Arduino IDE.
Geben Sie DIYables_Keypad in das Suchfeld ein, und suchen Sie nach der Keypad-Bibliothek von DIYables.io.
Klicken Sie auf die Installieren-Schaltfläche, um die Keypad-Bibliothek zu Ihrer IDE hinzuzufügen.

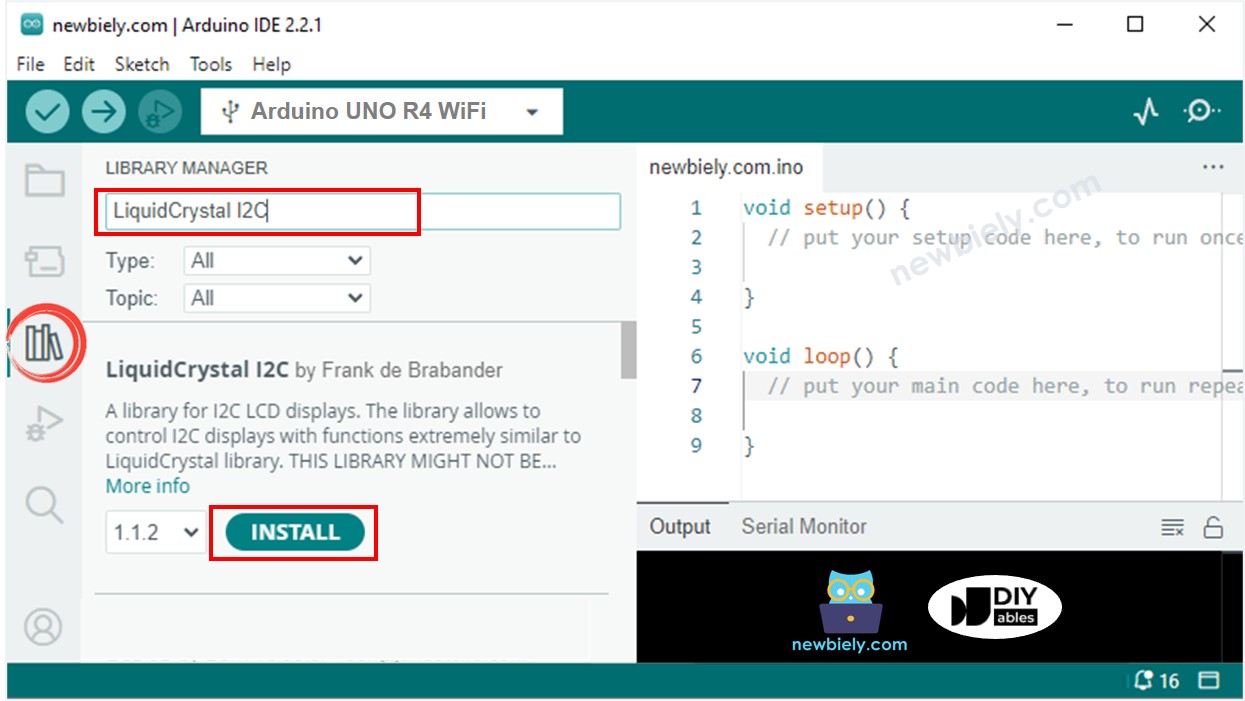

Suchen Sie nach "LiquidCrystal I2C" und suchen Sie nach der LiquidCrystal_I2C-Bibliothek von Frank de Brabander.
Klicken Sie auf die Schaltfläche Installieren, um die LiquidCrystal_I2C-Bibliothek zu installieren.

Arduino UNO R4 LiquidCrystal I2C-Bibliothek

Kopieren Sie den Code und öffnen Sie ihn in der Arduino IDE.

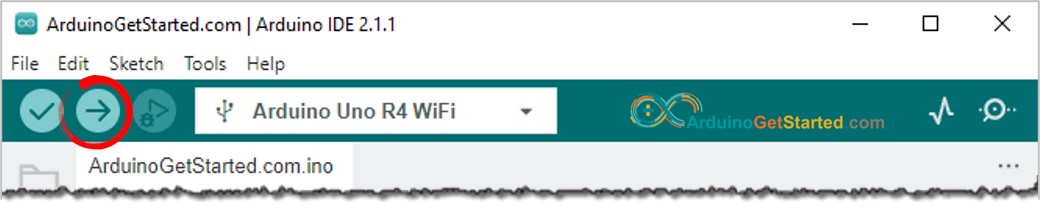

Klicken Sie in der Arduino IDE auf die Hochladen-Schaltfläche, um den Code auf das Arduino UNO R4 hochzuladen.

Drücken Sie Tasten am Tastenfeld
Prüfen Sie das LCD, um das Ergebnis zu sehen

Wenn der LCD-Bildschirm nichts anzeigt, sehen Sie sich bitte die Fehlerbehebung für LCD I2C an, um Hilfe zu erhalten.

Code-Erklärung

Überprüfen Sie die Erklärungen in den Kommentaren des Quellcodes!
