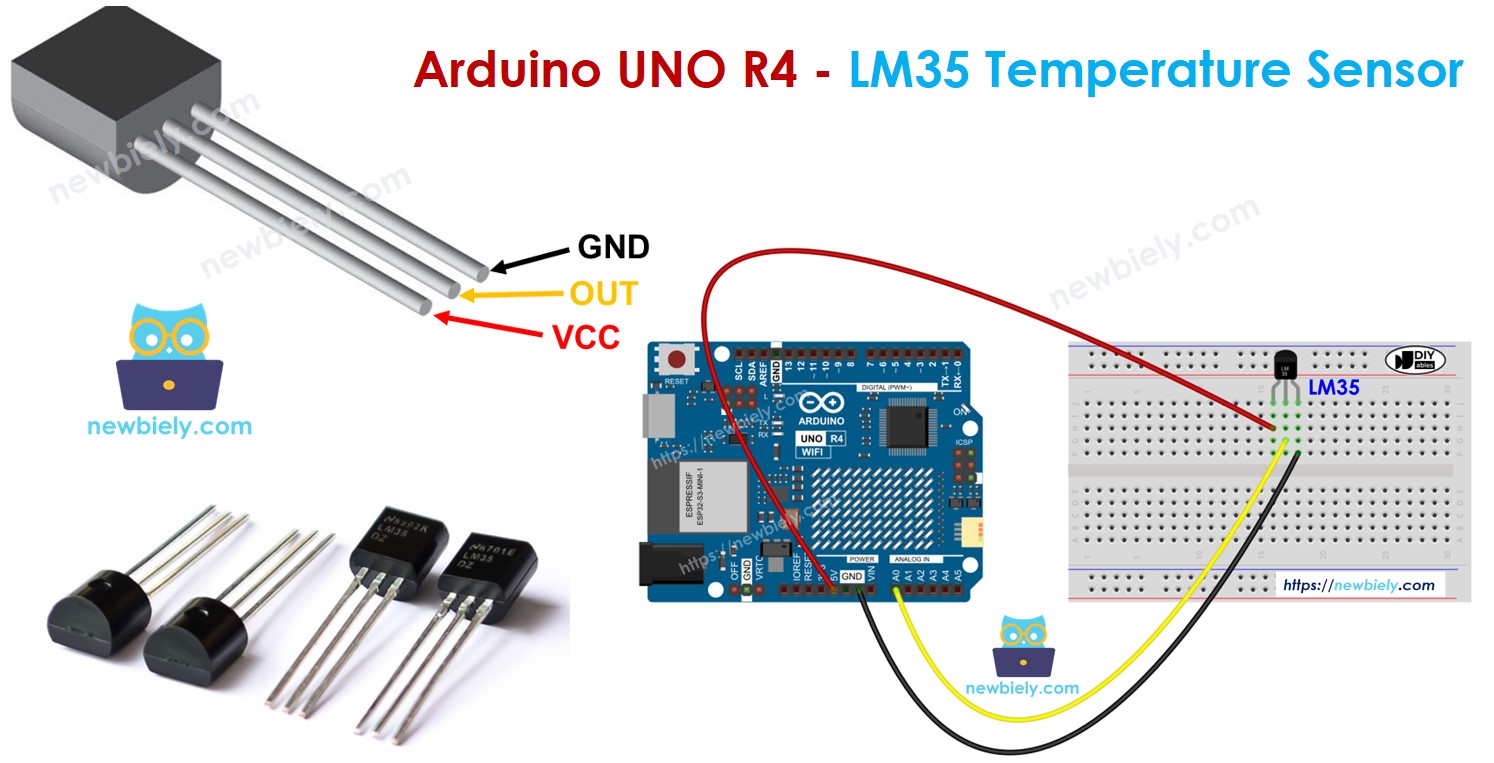

Arduino UNO R4 - LM35-Temperatursensor
Dieses Tutorial zeigt Ihnen, wie Sie den Arduino Uno R4 mit dem LM35-Temperatursensor verwenden. Im Detail werden wir lernen:
- Wie man den Arduino Uno R4 mit dem LM35-Temperatursensor verbindet.
- Wie man den Arduino Uno R4 programmiert, um die Temperatur vom LM35-Temperatursensor auszulesen.
Erforderliche Hardware
Oder Sie können die folgenden Kits kaufen:
| 1 | × | DIYables STEM V4 IoT Starter-Kit (Arduino enthalten) | |
| 1 | × | DIYables Sensor-Kit (30 Sensoren/Displays) | |
| 1 | × | DIYables Sensor-Kit (18 Sensoren/Displays) |
Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.
Über den LM35-Temperatursensor

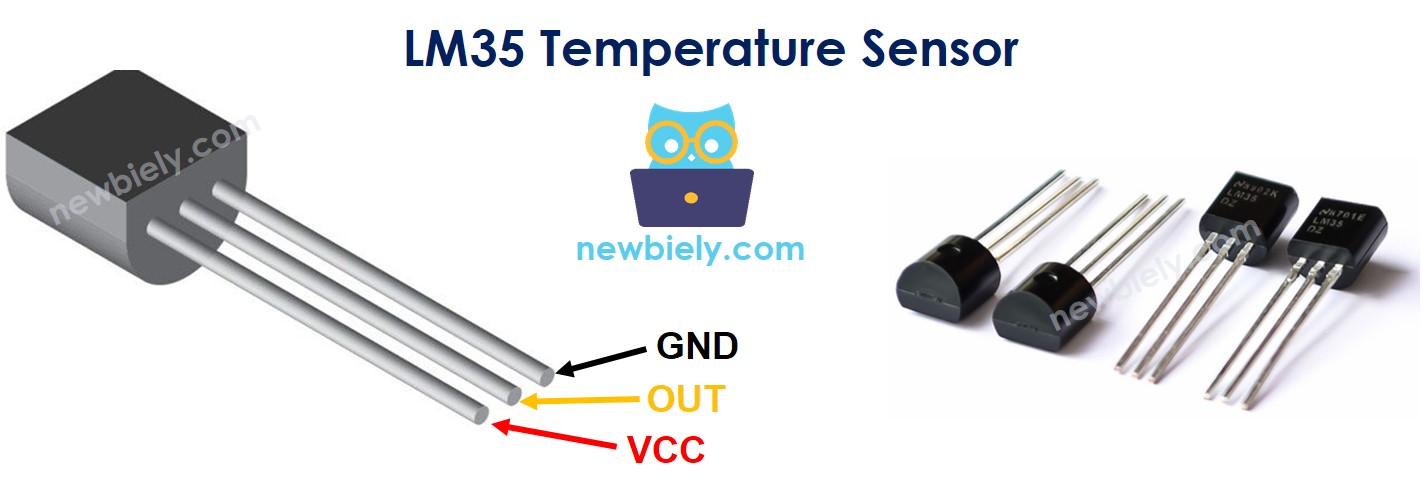

Pinbelegung
Der LM35-Temperatursensor hat drei Anschlüsse.
- GND-Pin: mit GND (0 V) verbinden
- VCC-Pin: mit VCC (5 V) verbinden
- OUT-Pin: Das ist der Signalausgangspin. Es liefert eine Spannung, die von der Temperatur abhängt. Verbinde ihn mit einem analogen Pin des Arduino UNO R4.
Wie es funktioniert
Der LM35 liefert eine Spannung, die mit der Temperatur steigt. Pro Grad Celsius erhöht sich der Ausgang um 10 Millivolt (mV). Um die Temperatur zu bestimmen, teilt man die Spannung durch 10.

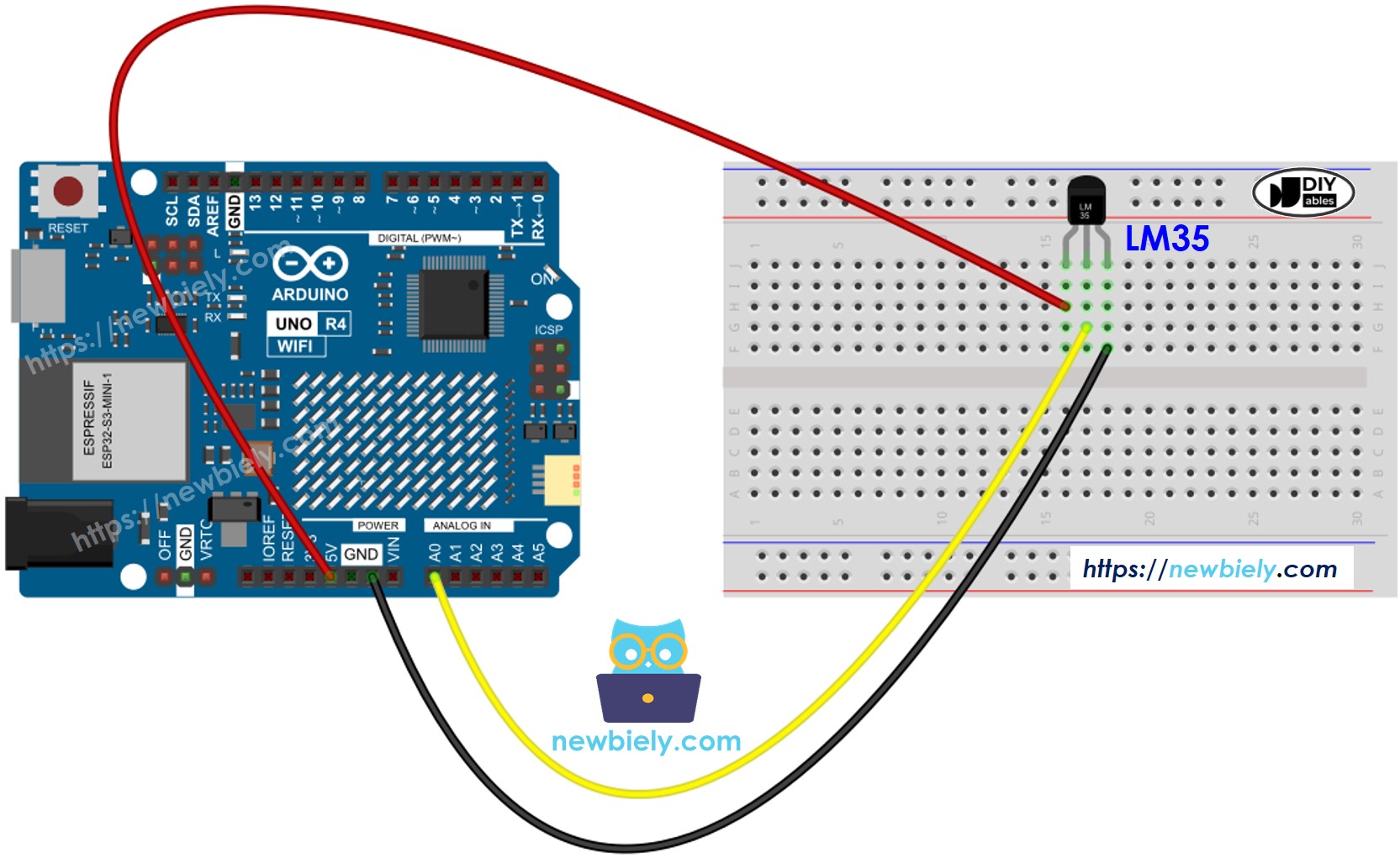

Verdrahtungsdiagramm
Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.
Siehe Der beste Weg, den Arduino Uno R4 und andere Komponenten mit Strom zu versorgen.
So programmieren Sie den LM35-Temperatursensor
- Verwenden Sie die analogRead()-Funktion, um den ADC-Wert vom Temperatursensor zu erhalten.
int adcVal = analogRead(PIN_LM35);
- Verwandle den ADC-Wert in eine Spannung, die in Millivolt gemessen wird.
float milliVolt = adcVal * (ADC_VREF_mV / ADC_RESOLUTION);
- Wandle die Spannung in eine Temperatur in Grad Celsius um.
float tempC = milliVolt / 10;
- Wechseln Sie bei Bedarf von Celsius auf Fahrenheit.
float tempF = tempC * 9 / 5 + 32;
Arduino UNO R4 Quellcode
/*
* Dieser Arduino UNO R4 Code wurde von newbiely.de entwickelt
* Dieser Arduino UNO R4 Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino-uno-r4/arduino-uno-r4-lm35-temperature-sensor
*/
#define ADC_VREF_mV 5000.0 // in millivolt
#define ADC_RESOLUTION 1024.0
#define PIN_LM35 A0
void setup() {
Serial.begin(9600);
}
void loop() {
// get the ADC value from the temperature sensor
int adcVal = analogRead(PIN_LM35);
// convert the ADC value to voltage in millivolt
float milliVolt = adcVal * (ADC_VREF_mV / ADC_RESOLUTION);
// convert the voltage to the temperature in Celsius
float tempC = milliVolt / 10;
// convert the Celsius to Fahrenheit
float tempF = tempC * 9 / 5 + 32;
// print the temperature in the Serial Monitor:
Serial.print("Temperature: ");
Serial.print(tempC); // print the temperature in Celsius
Serial.print("°C");
Serial.print(" = "); // separator between Celsius and Fahrenheit
Serial.print(tempF); // print the temperature in Fahrenheit
Serial.println("°F");
delay(1000);
}
Schnelle Schritte
Folge diesen Anweisungen Schritt für Schritt:
- Wenn Sie zum ersten Mal das Arduino Uno R4 WiFi/Minima verwenden, schauen Sie sich das Tutorial zur Einrichtung der Umgebung für Arduino Uno R4 WiFi/Minima in der Arduino IDE an.
- Verbinden Sie das Arduino Uno R4 mit dem LM35-Sensor gemäß dem bereitgestellten Diagramm.
- Verbinden Sie das Arduino Uno R4-Board über ein USB-Kabel mit Ihrem Computer.
- Starten Sie die Arduino-IDE auf Ihrem Computer.
- Wählen Sie das passende Arduino Uno R4-Board (z. B. Arduino Uno R4 WiFi) und den COM-Port aus.
- Kopieren Sie den obigen Code und öffnen Sie ihn in der Arduino-IDE.
- Klicken Sie auf den Hochladen-Button in der Arduino-IDE, um den Code auf Arduino UNO R4 zu übertragen.
- Halten Sie den Sensor in der Hand.
- Überprüfen Sie die Ergebnisse im seriellen Monitor.
COM6
Temperature: 26.31°C = 79.36°F
Temperature: 26.44°C = 79.59°F
Temperature: 26.50°C = 79.70°F
Temperature: 26.56°C = 79.81°F
Temperature: 27.06°C = 80.71°F
Temperature: 27.75°C = 81.95°F
Temperature: 28.37°C = 83.07°F
Temperature: 29.00°C = 84.20°F
Temperature: 29.56°C = 85.21°F
Temperature: 30.00°C = 86.00°F
Temperature: 30.31°C = 86.56°F
Temperature: 30.62°C = 87.12°F
Temperature: 30.87°C = 87.57°F
Autoscroll
Clear output
9600 baud
Newline
