Arduino UNO R4 - Temperatursensor - LCD

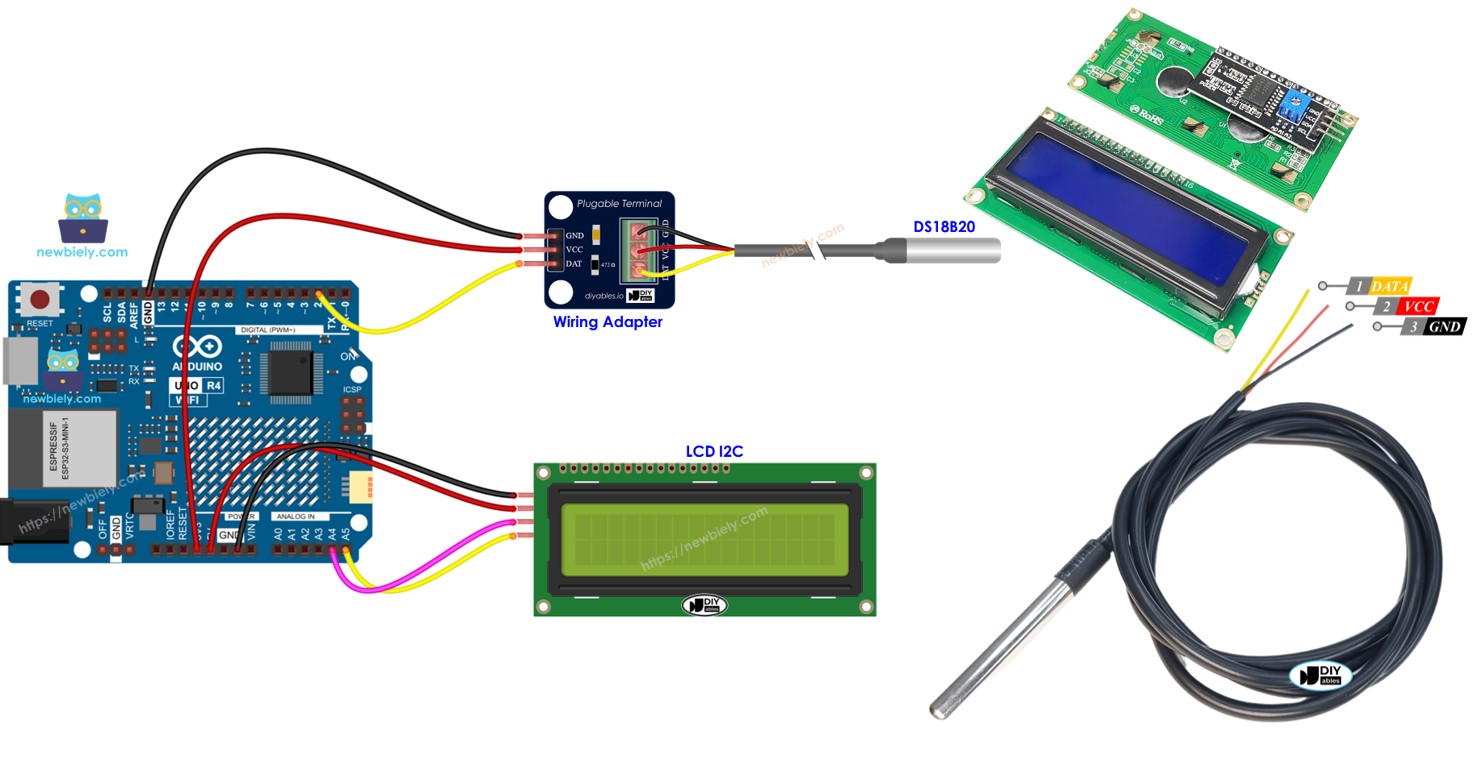

Dieses Tutorial erläutert Ihnen, wie Sie den Arduino UNO R4 verwenden, um den Temperaturwert vom DS18B20-1-Wire-Temperatursensor auszulesen und auf dem LCD I2C anzuzeigen.

Erforderliche Hardware

1	×	Arduino UNO R4 WiFi or Arduino UNO R4 Minima
1	×	Alternativ: DIYables STEM V4 IoT, Compatible with Arduino Uno R4 WiFi
1	×	USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1	×	USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1	×	LCD I2C
1	×	DS18B20 Temperatursensor (mit Adapter)
1	×	DS18B20 Temperatursensor (ohne Adapter)
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmenblock-Shield für Arduino Uno R4
1	×	(Empfohlen) Breadboard-Shield für Arduino Uno R4
1	×	(Empfohlen) Gehäuse für Arduino Uno R4
1	×	(Empfohlen) Stromverteiler für Arduino Uno R4
1	×	(Empfohlen) Prototyping-Grundplatte & Breadboard-Kit für Arduino Uno

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables STEM V4 IoT Starter-Kit (Arduino enthalten)
1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Kaufhinweis: Viele DS18B20-Sensoren auf dem Markt sind von geringer Qualität. Wir empfehlen dringend den Kauf des Sensors von der Marke DIYables über den obigen Link. Wir haben ihn getestet und er funktionierte gut.

Über Temperatursensor und LCD

Lernen Sie in den unten verlinkten Tutorials mehr über Temperatursensoren und LCDs, einschließlich ihrer Pinbelegung, Funktionen und Programmierung:

Verdrahtungsdiagramm

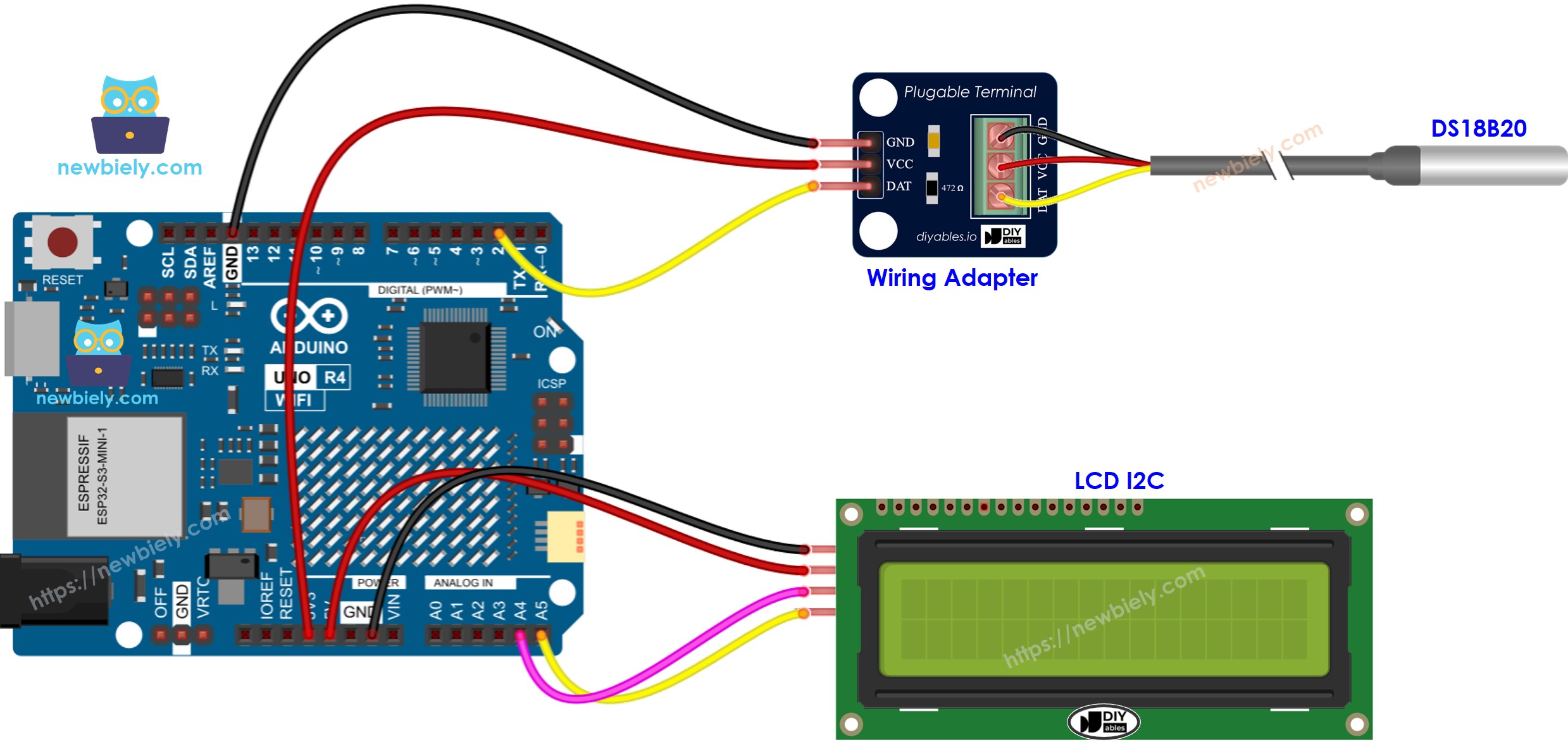

Arduino UNO R4 Temperatursensor LCD-Verdrahtungsschema

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Siehe Der beste Weg, den Arduino Uno R4 und andere Komponenten mit Strom zu versorgen.

Arduino UNO R4 Code

/* * Dieser Arduino UNO R4 Code wurde von newbiely.de entwickelt * Dieser Arduino UNO R4 Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino-uno-r4/arduino-uno-r4-temperature-sensor-lcd */ #include <OneWire.h> #include <DallasTemperature.h> #include <LiquidCrystal_I2C.h> #define SENSOR_PIN 2 // The Arduino UNO R4 pin connected to DS18B20 sensor's DQ pin OneWire oneWire(SENSOR_PIN); // setup a oneWire instance DallasTemperature DS18B20(&oneWire); // pass oneWire to DallasTemperature library LiquidCrystal_I2C lcd(0x27, 16, 2); // I2C address 0x27 (from DIYables LCD), 16 column and 2 rows float temperature_C; // temperature in Celsius float temperature_F; // temperature in Fahrenheit void setup() { DS18B20.begin(); // initialize the sensor lcd.init(); // initialize the lcd lcd.backlight(); // open the backlight } void loop() { DS18B20.requestTemperatures(); // send the command to get temperatures temperature_C = DS18B20.getTempCByIndex(0); // read temperature in Celsius temperature_F = temperature_C * 9 / 5 + 32; // convert Celsius to Fahrenheit lcd.clear(); lcd.setCursor(0, 0); // start to print at the first row lcd.print(temperature_C); // print the temperature in Celsius lcd.print((char)223); // print ° character lcd.print("C"); lcd.setCursor(0, 1); // start to print at the second row lcd.print(temperature_F); // print the temperature in Fahrenheit lcd.print((char)223); // print ° character lcd.print("F"); delay(500); }

※ Notiz:

Die I2C-Adresse des LCDs kann je nach Hersteller variieren. In unserem Code haben wir 0x27 verwendet, eine vom Hersteller DIYables angegebene Adresse.

Schnelle Schritte

Folgen Sie diesen Anweisungen Schritt für Schritt:

Wenn dies das erste Mal ist, dass Sie den Arduino Uno R4 WiFi/Minima verwenden, lesen Sie das Tutorial zur Einrichtung der Umgebung für Arduino Uno R4 WiFi/Minima in der Arduino IDE (Einrichtung der Umgebung für Arduino Uno R4 WiFi/Minima in der Arduino IDE).
Verbinden Sie den Arduino Uno R4 mit dem DS18B20-Temperatursensor und dem LCD über I2C gemäß dem bereitgestellten Diagramm.
Verbinden Sie das Arduino Uno R4-Board mit Ihrem Computer über ein USB-Kabel.
Starten Sie die Arduino IDE auf Ihrem Computer.
Wählen Sie das passende Arduino Uno R4-Board (z. B. Arduino Uno R4 WiFi) und COM-Port aus.
Klicken Sie auf das Libraries-Symbol auf der linken Seite der Arduino IDE.
Suchen Sie nach DallasTemperature und finden Sie die Bibliothek von Miles Burton.
Klicken Sie auf die Schaltfläche Install, um die DallasTemperature-Bibliothek hinzuzufügen.

Arduino UNO R4 Dallas Temperature Bibliothek

Sie müssen eine Bibliotheksabhängigkeit installieren.
Klicken Sie auf die Alle installieren-Schaltfläche, um die OneWire-Bibliothek zu installieren.

Suchen Sie nach LiquidCrystal I2C und finden Sie die LiquidCrystal_I2C-Bibliothek von Frank de Brabander.
Klicken Sie auf die Schaltfläche Installieren, um die LiquidCrystal_I2C-Bibliothek zu installieren.

Arduino UNO R4 LiquidCrystal I2C-Bibliothek

Kopieren Sie den Code und öffnen Sie ihn mit der Arduino IDE.
Klicken Sie in der Arduino IDE auf die Hochladen-Schaltfläche, um den Code an den Arduino UNO R4 zu senden.

Setzen Sie den Sensor in heißes oder kaltes Wasser oder halten Sie ihn in der Hand.
Überprüfen Sie die Anzeige auf dem LCD-Bildschirm.

Wenn das LCD nichts anzeigt, prüfen Sie Fehlerbehebung für LCD I2C.

Code-Erklärung

Überprüfen Sie die Erläuterungen in den Kommentaren des Quellcodes auf Details zu jeder Zeile!
