Arduino UNO R4 - Automatisches Bewässerungssystem

Wir lernen, wie man ein automatisches Bewässerungssystem für Ihren Garten mit Arduino UNO R4, einem Bodenfeuchtesensor, einem Relais und einer Pumpe baut.

Wenn der Boden trocken ist, aktiviert der Arduino UNO R4 automatisch ein Relais, um eine Pumpe zur Bewässerung der Pflanzen zu starten.
Wenn der Boden nass ist, aktiviert der Arduino UNO R4 automatisch ein Relais, um die Pumpe zu stoppen.

Erforderliche Hardware

1	×	Arduino UNO R4 WiFi or Arduino UNO R4 Minima
1	×	Alternativ: DIYables STEM V4 IoT, Compatible with Arduino Uno R4 WiFi
1	×	USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1	×	USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1	×	Kapazitiver Bodenfeuchtigkeitssensor
1	×	Relais
1	×	12V Pumpe
1	×	Vinyl Tube
1	×	12V Netzteil
1	×	DC-Stromanschluss
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmenblock-Shield für Arduino Uno R4
1	×	(Empfohlen) Breadboard-Shield für Arduino Uno R4
1	×	(Empfohlen) Gehäuse für Arduino Uno R4
1	×	(Empfohlen) Stromverteiler für Arduino Uno R4
1	×	(Empfohlen) Prototyping-Grundplatte & Breadboard-Kit für Arduino Uno

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables STEM V4 IoT Starter-Kit (Arduino enthalten)
1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Kaufhinweis: Viele kapazitive Bodenfeuchtigkeitssensoren auf dem Markt sind von geringer Qualität, unabhängig von der Version. Wir empfehlen dringend den Kauf des Sensors mit TLC555I-Chip von der Marke DIYables über den obigen Link. Wir haben ihn getestet und er funktionierte gut.

Über Bodenfeuchtigkeitssensor und Pumpe

Um mehr über die Pumpe und den Bodenfeuchtigkeitssensor (Pinbelegung, Betrieb, Programmierung) zu erfahren, siehe die unten aufgeführten Tutorials:

Arduino UNO R4 - Soil Moisture Sensor tutorial
Arduino UNO R4 - Controls Pump tutorial

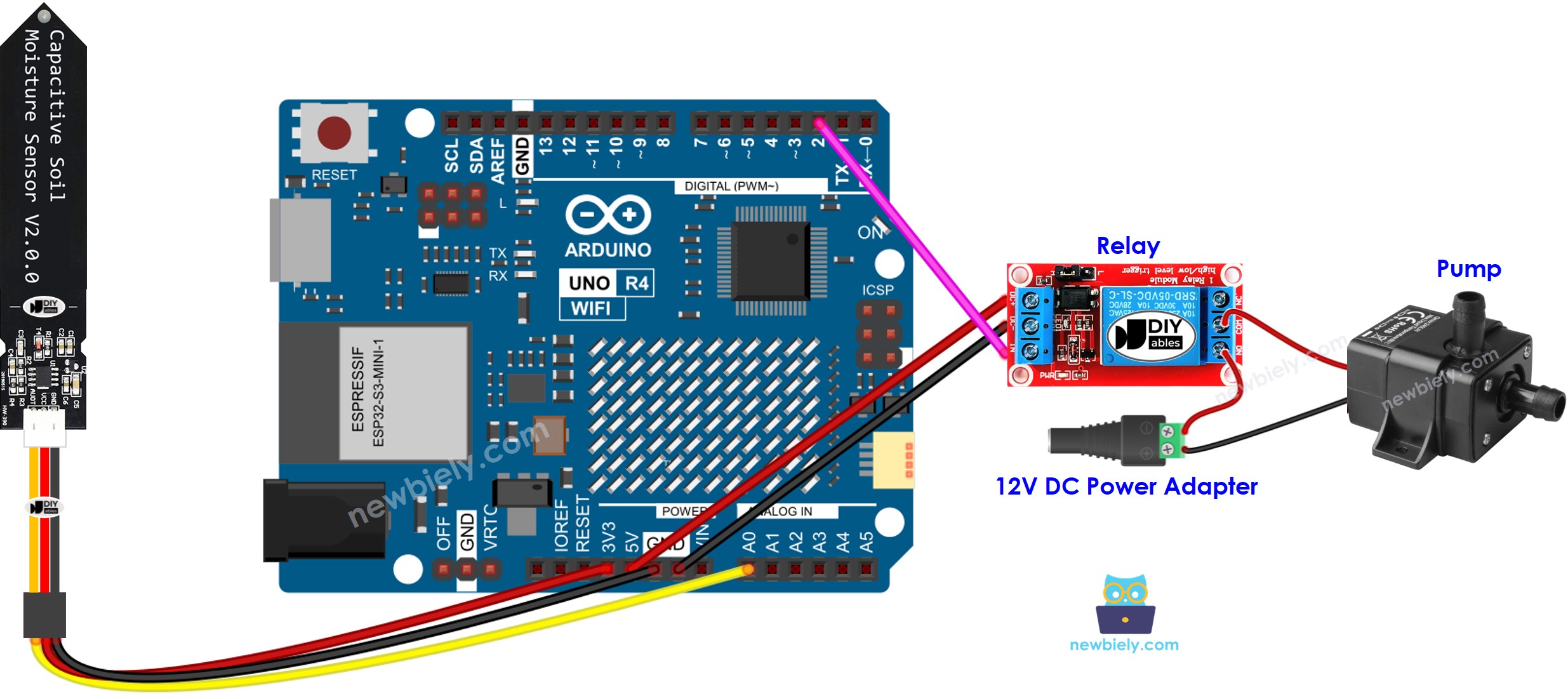

Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Siehe Der beste Weg, den Arduino Uno R4 und andere Komponenten mit Strom zu versorgen.

Arduino UNO R4 Code

/* * Dieser Arduino UNO R4 Code wurde von newbiely.de entwickelt * Dieser Arduino UNO R4 Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino-uno-r4/arduino-uno-r4-automatic-irrigation-system */ #define RELAY_PIN 2 // Arduino pin that connects to relay #define MOISTURE_PIN A0 // Arduino pin that connects to AOUT pin of moisture sensor #define THRESHOLD 530 // CHANGE YOUR THRESHOLD HERE void setup() { Serial.begin(9600); pinMode(RELAY_PIN, OUTPUT); } void loop() { int value = analogRead(MOISTURE_PIN); // read the analog value from sensor if (value > THRESHOLD) { Serial.print("The soil is DRY => turn pump ON"); digitalWrite(RELAY_PIN, HIGH); } else { Serial.print("The soil is WET => turn pump OFF"); digitalWrite(RELAY_PIN, LOW); } Serial.print(" ("); Serial.print(value); Serial.println(")"); delay(500); }

Schnelle Schritte

Folgen Sie diesen Anweisungen Schritt für Schritt:

Wenn Sie dies zum ersten Mal mit dem Arduino Uno R4 WiFi/Minima verwenden, lesen Sie das Tutorial zur Einrichtung der Umgebung für Arduino Uno R4 WiFi/Minima in der Arduino-IDE Einrichtung der Umgebung für Arduino Uno R4 WiFi/Minima in der Arduino-IDE.
Verbinden Sie die Komponenten gemäß dem bereitgestellten Diagramm.
Schließen Sie das Arduino Uno R4-Board mit einem USB-Kabel an Ihren Computer an.
Starten Sie die Arduino-IDE auf Ihrem Computer.
Wählen Sie das passende Arduino Uno R4-Board (z. B. Arduino Uno R4 WiFi) und den COM-Port.
Justieren Sie Ihre Ausrüstung, um den Punkt zu finden, an dem es von nass zu trocken wechselt, gemäß den Anweisungen hier: Arduino UNO R4 – Kalibrieren des Bodenfeuchtesensors.
Geben Sie den aktualisierten Wert für diesen Punkt in das Programm ein.
Öffnen Sie den Serial Monitor in der Arduino-IDE.
Laden Sie das Programm auf Ihren Arduino UNO R4.
Überprüfen Sie den Serial Monitor, um zu sehen, was angezeigt wird.

COM6

Send

The soil is DRY => turn pump ON The soil is DRY => turn pump ON The soil is DRY => turn pump ON The soil is DRY => turn pump ON The soil is WET => turn pump OFF The soil is WET => turn pump OFF The soil is WET => turn pump OFF The soil is WET => turn pump OFF

Autoscroll Show timestamp

Clear output

9600 baud

Newline

Code-Erklärung

Überprüfen Sie die Erklärungen in den Kommentaren des Quellcodes Zeile für Zeile!
