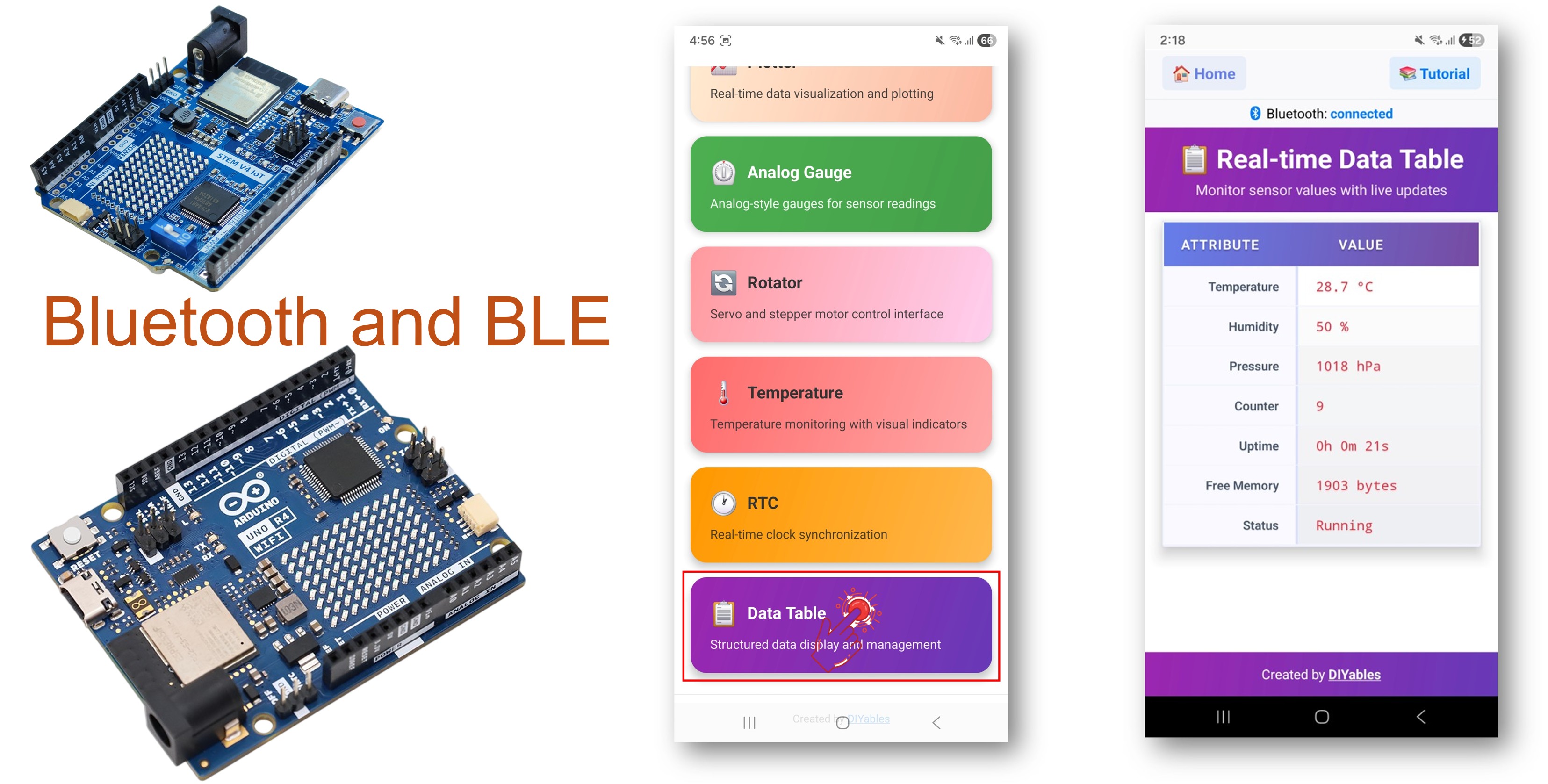

Arduino UNO R4 WiFi Bluetooth Tabelle Beispiel - Strukturierte Datenanzeige via BLE Tutorial
Überblick
Das Bluetooth Tabelle Beispiel bietet strukturierte Datenanzeige durch die DIYables Bluetooth STEM App. Entwickelt für Arduino UNO R4 WiFi mit BLE (Bluetooth Low Energy) zur Anzeige von Sensorwerten, Systemstatus und beliebigen Daten in einem sauberen Tabellenformat auf Ihrem Smartphone. Unterstützt benannte Zeilen mit Echtzeit-Werte-Updates. Perfekt für Dashboards, Systemüberwachung und Multi-Sensor-Anzeigen.
Hinweis: Der Arduino UNO R4 WiFi unterstützt nur BLE (Bluetooth Low Energy). Er unterstützt kein Classic Bluetooth. Die DIYables Bluetooth App unterstützt sowohl BLE als auch Classic Bluetooth auf Android und BLE auf iOS. Da dieses Board BLE verwendet, funktioniert die App auf sowohl Android als auch iOS.
Funktionen
- Benannte Zeilen: Definieren Sie Zeilen mit Labels (z.B. "Temperatur", "Feuchtigkeit")
- Echtzeit-Updates: Effiziente Übertragung einzelner Werte-Updates
- Struktur-Synchronisation: Automatisches Senden der Tabellenstruktur bei Verbindung
- Flexible Daten: Anzeige beliebiger String- oder numerischer Daten
- Bis zu 20 Zeilen: Unterstützung für mehrere Datenfelder
- Funktioniert auf Android & iOS: BLE wird auf beiden Plattformen unterstützt
- Keine Kopplung erforderlich: BLE verbindet sich automatisch ohne manuelle Kopplung
Benötigte Hardware
Oder Sie können die folgenden Kits kaufen:
| 1 | × | DIYables STEM V4 IoT Starter-Kit (Arduino enthalten) | |
| 1 | × | DIYables STEM V4B IoT Starter-Kit (Arduino enthalten) | |
| 1 | × | DIYables Sensor-Kit (18 Sensoren/Displays) |
Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.
Arduino UNO R4 WiFi Code
Schnelle Schritte
Befolgen Sie diese Anweisungen Schritt für Schritt:
- Wenn Sie den Arduino UNO R4 WiFi zum ersten Mal verwenden, lesen Sie den Arduino UNO R4 WiFi Erste Schritte Leitfaden.
- Verbinden Sie das Arduino UNO R4 WiFi Board mit Ihrem Computer über ein USB-Kabel.
- Starten Sie die Arduino IDE auf Ihrem Computer.
- Wählen Sie das Arduino UNO R4 WiFi Board und den entsprechenden COM-Port.
- Navigieren Sie zum Libraries Symbol in der linken Leiste der Arduino IDE.
- Suchen Sie "DIYables Bluetooth", dann finden Sie die DIYables Bluetooth Bibliothek von DIYables
- Klicken Sie auf Install, um die Bibliothek zu installieren.
- Sie werden nach der Installation einiger anderer Bibliotheksabhängigkeiten gefragt
- Klicken Sie auf Install All, um alle Bibliotheksabhängigkeiten zu installieren.
BLE Code
- In der Arduino IDE gehen Sie zu File Examples DIYables Bluetooth ArduinoBLE_Table Beispiel, oder kopieren Sie den obigen Code und fügen Sie ihn in den Editor der Arduino IDE ein
/*
* DIYables Bluetooth Library - Bluetooth Table Example
* Works with DIYables Bluetooth STEM app on Android and iOS
*
* This example demonstrates the Bluetooth Table feature:
* - Display structured data in a two-column table
* - Real-time value updates for each row
* - Perfect for sensor dashboards and status displays
*
* Compatible Boards:
* - Arduino UNO R4 WiFi
* - Arduino Nano 33 BLE / BLE Sense
* - Arduino Nano 33 IoT
* - Arduino MKR WiFi 1010
* - Arduino Nano RP2040 Connect
* - Any board supporting the ArduinoBLE library
*
* Setup:
* 1. Upload the sketch to your Arduino
* 2. Open Serial Monitor to see connection status
* 3. Use DIYables Bluetooth App to connect and view the table
*
* Tutorial: https://diyables.io/bluetooth-app
* Author: DIYables
*/
#include <DIYables_BluetoothServer.h>
#include <DIYables_BluetoothTable.h>
#include <platforms/DIYables_ArduinoBLE.h>
// BLE Configuration
const char* DEVICE_NAME = "Arduino_Table";
const char* SERVICE_UUID = "19B10000-E8F2-537E-4F6C-D104768A1214";
const char* TX_UUID = "19B10001-E8F2-537E-4F6C-D104768A1214";
const char* RX_UUID = "19B10002-E8F2-537E-4F6C-D104768A1214";
// Create Bluetooth instances
DIYables_ArduinoBLE bluetooth(DEVICE_NAME, SERVICE_UUID, TX_UUID, RX_UUID);
DIYables_BluetoothServer bluetoothServer(bluetooth);
// Create Table app instance
DIYables_BluetoothTable bluetoothTable;
// Variables for demo data
unsigned long lastUpdate = 0;
const unsigned long UPDATE_INTERVAL = 1000; // Update every second
int counter = 0;
void setup() {
Serial.begin(9600);
while (!Serial);
Serial.println("DIYables Bluetooth - Table Example");
// Initialize Bluetooth server with platform-specific implementation
bluetoothServer.begin();
// Add table app to server
bluetoothServer.addApp(&bluetoothTable);
// Define table structure (add rows with attribute names)
bluetoothTable.addRow("Temperature");
bluetoothTable.addRow("Humidity");
bluetoothTable.addRow("Pressure");
bluetoothTable.addRow("Counter");
bluetoothTable.addRow("Uptime");
bluetoothTable.addRow("Free Memory");
bluetoothTable.addRow("Status");
Serial.print("Table rows defined: ");
Serial.println(bluetoothTable.getRowCount());
// Set up connection event callbacks
bluetoothServer.setOnConnected([]() {
Serial.println("Bluetooth connected!");
// Send table structure
bluetoothTable.sendTableStructure();
// Send initial values
updateTableValues();
});
bluetoothServer.setOnDisconnected([]() {
Serial.println("Bluetooth disconnected!");
});
// Optional: Handle requests for table data
bluetoothTable.onDataRequest([]() {
Serial.println("App requested table data");
bluetoothTable.sendTableStructure();
updateTableValues();
});
Serial.println("Waiting for Bluetooth connection...");
}
void updateTableValues() {
// TODO: Replace with actual sensor readings
// Simulated temperature (20-30°C)
float temperature = 20.0 + random(0, 100) / 10.0;
bluetoothTable.sendValueUpdate("Temperature", String(temperature, 1) + " °C");
// Simulated humidity (40-60%)
int humidity = 40 + random(0, 21);
bluetoothTable.sendValueUpdate("Humidity", String(humidity) + " %");
// Simulated pressure (1000-1020 hPa)
int pressure = 1000 + random(0, 21);
bluetoothTable.sendValueUpdate("Pressure", String(pressure) + " hPa");
// Counter value
bluetoothTable.sendValueUpdate("Counter", String(counter));
counter++;
// Uptime (in seconds)
unsigned long uptime = millis() / 1000;
String uptimeStr = String(uptime / 3600) + "h " +
String((uptime % 3600) / 60) + "m " +
String(uptime % 60) + "s";
bluetoothTable.sendValueUpdate("Uptime", uptimeStr);
// Free memory (simulated)
int freeMemory = 2048 - random(0, 512);
bluetoothTable.sendValueUpdate("Free Memory", String(freeMemory) + " bytes");
// Status
bluetoothTable.sendValueUpdate("Status", counter % 2 == 0 ? "Running" : "Active");
// Alternative: Update by index instead of attribute name
// bluetoothTable.sendValueUpdate(0, String(temperature, 1) + " °C");
// bluetoothTable.sendValueUpdate(1, String(humidity) + " %");
Serial.println("Table values updated");
}
void loop() {
// Handle Bluetooth server communications
bluetoothServer.loop();
// Update table values periodically (only when connected)
if (bluetooth.isConnected() && millis() - lastUpdate >= UPDATE_INTERVAL) {
lastUpdate = millis();
updateTableValues();
}
delay(10);
}
- Klicken Sie auf Upload in der Arduino IDE, um den Code auf den Arduino UNO R4 WiFi hochzuladen
- Öffnen Sie den Serial Monitor
- Überprüfen Sie das Ergebnis im Serial Monitor. Es sieht folgendermaßen aus:
8
Serial.println("Hello World!");
Message (Enter to send message to 'Arduino Uno R4 WiFi' on 'COM15')
New Line
9600 baud
DIYables Bluetooth - Table Example
Waiting for Bluetooth connection...
Mobile App
Hinweis: Die DIYables Bluetooth App unterstützt sowohl BLE als auch Classic Bluetooth auf Android und BLE auf iOS. Da der Arduino UNO R4 WiFi BLE verwendet, funktioniert die App auf sowohl Android als auch iOS. Für BLE ist keine manuelle Kopplung erforderlich — einfach scannen und verbinden.
- Öffnen Sie die DIYables Bluetooth App
- Beim ersten Öffnen der App werden Berechtigungen abgefragt. Bitte gewähren Sie folgende:
- Nearby Devices Berechtigung (Android 12+) / Bluetooth Berechtigung (iOS) - erforderlich zum Scannen und Verbinden von Bluetooth-Geräten
- Location Berechtigung (nur Android 11 und darunter) - erforderlich bei älteren Android-Versionen zum Scannen nach BLE-Geräten
- Stellen Sie sicher, dass Bluetooth auf Ihrem Telefon aktiviert ist
- Tippen Sie auf dem Startbildschirm auf Connect. Die App scannt nach BLE-Geräten.
- Finden und tippen Sie auf "Arduino_Table" in den Scan-Ergebnissen, um sich zu verbinden.
- Nach der Verbindung kehrt die App automatisch zum Startbildschirm zurück. Wählen Sie die Table App aus dem App-Menü.
Hinweis: Sie können das Einstellungen-Symbol auf dem Startbildschirm antippen, um Apps auf dem Startbildschirm zu verstecken/anzeigen. Für weitere Details siehe das DIYables Bluetooth App Benutzerhandbuch.
- Sie sehen eine Tabelle mit Zeilen, die Temperatur, Feuchtigkeit, Druck, Zähler, Uptime, Freier Speicher und Status anzeigen — alle aktualisieren sich in Echtzeit
Schauen Sie jetzt zurück zum Serial Monitor in der Arduino IDE. Sie sehen:
8
Serial.println("Hello World!");
Message (Enter to send message to 'Arduino Uno R4 WiFi' on 'COM15')
New Line
9600 baud
Bluetooth connected!
Sending table updates...
Temperature: 25.30 °C
Humidity: 55.70 %
Kreative Anpassung - Passen Sie den Code an Ihr Projekt an
Tabellenstruktur definieren
// Zeilen während setup hinzufügen
bluetoothTable.addRow("Temperature", "-- °C");
bluetoothTable.addRow("Humidity", "-- %");
bluetoothTable.addRow("Pressure", "-- hPa");
bluetoothTable.addRow("Status", "Initializing...");
Werte aktualisieren
// Update nach Zeilenname
bluetoothTable.sendValueUpdate("Temperature", "25.5 °C");
bluetoothTable.sendValueUpdate("Status", "Running");
// Update nach Zeilenindex (0-basiert)
bluetoothTable.sendValueUpdate(0, "25.5 °C");
bluetoothTable.sendValueUpdate(3, "Running");
Tabellenstruktur senden
// Die vollständige Tabellenstruktur an die App senden
bluetoothTable.sendTableStructure();
// Datenanfrage von App bearbeiten
bluetoothTable.onDataRequest([]() {
bluetoothTable.sendTableStructure();
});
Programmierbeispiele
Wetterstation Dashboard
DIYables_BluetoothTable bluetoothTable(bluetoothServer);
void setup() {
bluetoothTable.addRow("Temperature", "-- °C");
bluetoothTable.addRow("Humidity", "-- %");
bluetoothTable.addRow("Pressure", "-- hPa");
bluetoothTable.addRow("Wind Speed", "-- m/s");
bluetoothTable.addRow("Rain", "None");
bluetoothTable.onDataRequest([]() {
bluetoothTable.sendTableStructure();
});
}
void loop() {
bluetoothServer.loop();
static unsigned long lastTime = 0;
if (millis() - lastTime >= 2000) {
lastTime = millis();
bluetoothTable.sendValueUpdate("Temperature", String(readTemp(), 1) + " °C");
bluetoothTable.sendValueUpdate("Humidity", String(readHumidity(), 1) + " %");
bluetoothTable.sendValueUpdate("Pressure", String(readPressure(), 0) + " hPa");
}
}
Systemstatus-Monitor
void setup() {
bluetoothTable.addRow("Uptime", "0s");
bluetoothTable.addRow("Free RAM", "-- bytes");
bluetoothTable.addRow("WiFi RSSI", "-- dBm");
bluetoothTable.addRow("IP Address", "N/A");
bluetoothTable.addRow("Status", "Starting...");
}
void loop() {
bluetoothServer.loop();
static unsigned long lastTime = 0;
if (millis() - lastTime >= 1000) {
lastTime = millis();
unsigned long uptime = millis() / 1000;
String uptimeStr = String(uptime / 3600) + "h " + String((uptime % 3600) / 60) + "m " + String(uptime % 60) + "s";
bluetoothTable.sendValueUpdate("Uptime", uptimeStr);
bluetoothTable.sendValueUpdate("Status", "Running");
}
}
Video-Tutorial
Die folgende Video-Demo verwendet den folgenden Code:
/*
* Dieser Arduino UNO R4 Code wurde von newbiely.de entwickelt
* Dieser Arduino UNO R4 Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino-uno-r4/arduino-uno-r4-diyables-bluetooth-app-table
*/
/*
* DIYables Bluetooth Library - Bluetooth Table Example
* Works with DIYables Bluetooth STEM app on Android and iOS
*
* This example demonstrates the Bluetooth Table feature:
* - Display structured data in a two-column table
* - Real-time value updates for each row
* - Perfect for sensor dashboards and status displays
*
* Compatible Boards:
* - Arduino UNO R4 WiFi
* - Arduino Nano 33 BLE / BLE Sense
* - Arduino Nano 33 IoT
* - Arduino MKR WiFi 1010
* - Arduino Nano RP2040 Connect
* - Any board supporting the ArduinoBLE library
*
* Setup:
* 1. Upload the sketch to your Arduino
* 2. Open Serial Monitor to see connection status
* 3. Use DIYables Bluetooth App to connect and view the table
*
* Tutorial: https://diyables.io/bluetooth-app
* Author: DIYables
*/
#include <DIYables_BluetoothServer.h>
#include <DIYables_BluetoothTable.h>
#include <platforms/DIYables_ArduinoBLE.h>
#include <DHT.h>
// BLE Configuration
const char* DEVICE_NAME = "Arduino_Table";
const char* SERVICE_UUID = "19B10000-E8F2-537E-4F6C-D104768A1214";
const char* TX_UUID = "19B10001-E8F2-537E-4F6C-D104768A1214";
const char* RX_UUID = "19B10002-E8F2-537E-4F6C-D104768A1214";
// Create Bluetooth instances
DIYables_ArduinoBLE bluetooth(DEVICE_NAME, SERVICE_UUID, TX_UUID, RX_UUID);
DIYables_BluetoothServer bluetoothServer(bluetooth);
// Create Table app instance
DIYables_BluetoothTable bluetoothTable;
// Variables for demo data
#define DHTPIN 3
#define DHTTYPE DHT11
DHT dht(DHTPIN, DHTTYPE);
unsigned long lastUpdate = 0;
const unsigned long UPDATE_INTERVAL = 1000; // Update every second
bool ledState = false;
int counter = 0;
void setup() {
Serial.begin(9600);
while (!Serial);
Serial.println("DIYables Bluetooth - Table Example");
// Initialize built-in LED
pinMode(LED_BUILTIN, OUTPUT);
dht.begin();
// Initialize Bluetooth server with platform-specific implementation
bluetoothServer.begin();
// Add table app to server
bluetoothServer.addApp(&bluetoothTable);
// Define table structure (add rows with attribute names)
bluetoothTable.addRow("Temperature");
bluetoothTable.addRow("Humidity");
bluetoothTable.addRow("LED Status");
bluetoothTable.addRow("Pressure");
bluetoothTable.addRow("Counter");
bluetoothTable.addRow("Uptime");
bluetoothTable.addRow("Free Memory");
bluetoothTable.addRow("Status");
Serial.print("Table rows defined: ");
Serial.println(bluetoothTable.getRowCount());
// Set up connection event callbacks
bluetoothServer.setOnConnected([]() {
Serial.println("Bluetooth connected!");
// Send table structure
bluetoothTable.sendTableStructure();
// Send initial values
updateTableValues();
});
bluetoothServer.setOnDisconnected([]() {
Serial.println("Bluetooth disconnected!");
});
// Optional: Handle requests for table data
bluetoothTable.onDataRequest([]() {
Serial.println("App requested table data");
bluetoothTable.sendTableStructure();
updateTableValues();
});
Serial.println("Waiting for Bluetooth connection...");
}
void updateTableValues() {
// TODO: Replace with actual sensor readings
// Simulated temperature (20-30°C)
//float temperature = 20.0 + random(0, 100) / 10.0;
float temperature = dht.readTemperature();
bluetoothTable.sendValueUpdate("Temperature", String(temperature, 1) + " °C");
// Simulated humidity (40-60%)
//int humidity = 40 + random(0, 21);
int humidity = dht.readHumidity();
bluetoothTable.sendValueUpdate("Humidity", String(humidity) + " %");
// Simulated pressure (1000-1020 hPa)
int pressure = 1000 + random(0, 21);
bluetoothTable.sendValueUpdate("Pressure", String(pressure) + " hPa");
// Counter value
bluetoothTable.sendValueUpdate("Counter", String(counter));
counter++;
// Uptime (in seconds)
unsigned long uptime = millis() / 1000;
String uptimeStr = String(uptime / 3600) + "h " +
String((uptime % 3600) / 60) + "m " +
String(uptime % 60) + "s";
bluetoothTable.sendValueUpdate("Uptime", uptimeStr);
// Free memory (simulated)
int freeMemory = 2048 - random(0, 512);
bluetoothTable.sendValueUpdate("Free Memory", String(freeMemory) + " bytes");
// Status
bluetoothTable.sendValueUpdate("Status", counter % 2 == 0 ? "Running" : "Active");
// Alternative: Update by index instead of attribute name
// bluetoothTable.sendValueUpdate(0, String(temperature, 1) + " °C");
// bluetoothTable.sendValueUpdate(1, String(humidity) + " %");
Serial.println("Table values updated");
}
void loop() {
// Handle Bluetooth server communications
bluetoothServer.loop();
// Update table values periodically (only when connected)
if (bluetooth.isConnected() && millis() - lastUpdate >= UPDATE_INTERVAL) {
lastUpdate = millis();
updateTableValues();
}
// Toggle LED every 3 seconds
static unsigned long lastLedToggle = 0;
if (millis() - lastLedToggle > 3000) {
ledState = !ledState;
digitalWrite(LED_BUILTIN, ledState);
// Send LED status update to web interface
bluetoothTable.sendValueUpdate("LED Status", ledState ? "ON" : "OFF");
lastLedToggle = millis();
}
delay(10);
}
Fehlerbehebung
Häufige Probleme
1. Kann das Gerät in der App nicht finden
- Stellen Sie sicher, dass der Arduino UNO R4 WiFi eingeschaltet ist und der Sketch hochgeladen wurde
- Vergewissern Sie sich, dass das Bluetooth Ihres Telefons aktiviert ist
- Bei Android 11 und darunter aktivieren Sie auch die Standortdienste
2. Tabelle ist leer oder Zeilen werden nicht angezeigt
- Stellen Sie sicher, dass addRow() in setup() vor der Verbindung aufgerufen wird
- Implementieren Sie den onDataRequest Callback, um die Struktur erneut zu senden
- Überprüfen Sie, dass sendTableStructure() aufgerufen wird
3. Werte werden nicht aktualisiert
- Überprüfen Sie, dass sendValueUpdate() in der Schleife aufgerufen wird
- Überprüfen Sie, dass der Zeilenname exakt übereinstimmt (case-sensitiv)
- Stellen Sie sicher, dass bluetoothServer.loop() in jeder Schleifenwiederholung aufgerufen wird
4. Zeilennamen stimmen nicht überein
- Zeilennamen sind case-sensitiv — "Temperature" ≠ "temperature"
- Verwenden Sie den Zeilenindex (0-basiert) als Alternative zu Zeilennamen
5. Upload schlägt fehl oder Board wird nicht erkannt
- Installieren Sie das neueste Arduino UNO R4 Board-Paket über den Board Manager
- Probieren Sie ein anderes USB-Kabel oder Port
Projektideen
- Wetterstation Dashboard
- System-Ressourcen-Monitor
- Multi-Sensor Datenanzeige
- Gerätekonfigurations-Panel
- IoT Gerätestatus-Board
Nächste Schritte
Nachdem Sie das Bluetooth Tabelle Beispiel gemeistert haben, probieren Sie:
- Bluetooth Plotter - Für grafische Datenvisualisierung
- Bluetooth Monitor - Für textbasierte Interaktion
- Bluetooth Temperature - Für Anzeige im Gauge-Stil
- Mehrere Bluetooth Apps - Kombination von Tabelle mit anderen Apps
Support
Für zusätzliche Hilfe:
- Überprüfen Sie die API-Referenz-Dokumentation
- Besuchen Sie DIYables Tutorials
- Arduino Community-Foren
