Arduino UNO R4 - Wasser-/Flüssigkeitsventil

In diesem Tutorial lernen wir, wie wir den Durchfluss von Flüssigkeiten wie Wasser, Bier und Öl mithilfe eines Arduino UNO R4 und eines Magnetventils steuern. Im Detail werden wir lernen:

Wie man das Solenoidventil an den Arduino UNO R4 anschließt
Wie man den Arduino UNO R4 programmiert, um das Ventil zu steuern

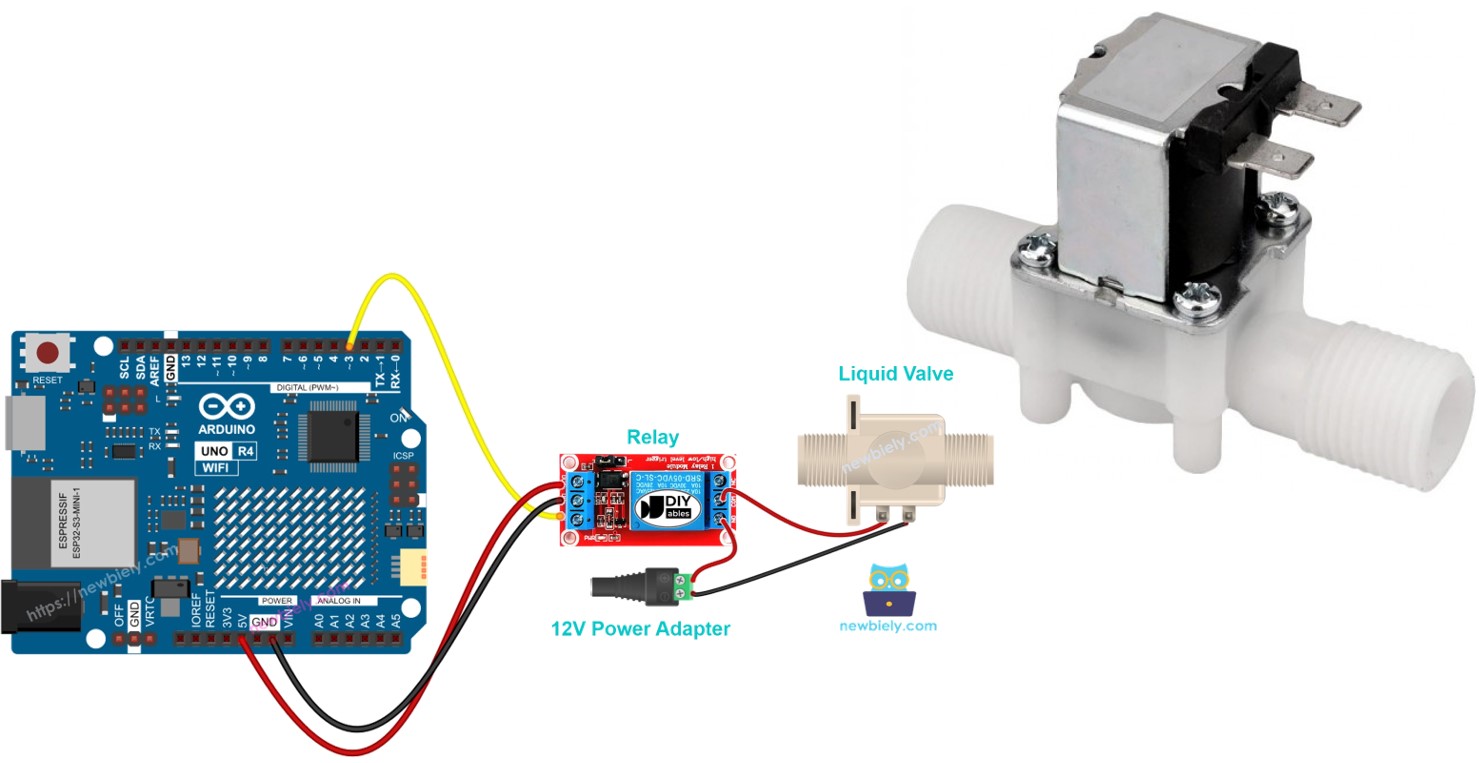

Arduino UNO R4 Wasser-/Flüssigkeitsventil

Erforderliche Hardware

1	×	Arduino UNO R4 WiFi or Arduino UNO R4 Minima
1	×	Alternativ: DIYables STEM V4 IoT, Compatible with Arduino Uno R4 WiFi
1	×	USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1	×	USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1	×	Relais
1	×	Liquid Solenoid Valve
1	×	12V Netzteil
1	×	DC-Stromanschluss
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmenblock-Shield für Arduino Uno R4
1	×	(Empfohlen) Breadboard-Shield für Arduino Uno R4
1	×	(Empfohlen) Gehäuse für Arduino Uno R4
1	×	(Empfohlen) Stromverteiler für Arduino Uno R4
1	×	(Empfohlen) Prototyping-Grundplatte & Breadboard-Kit für Arduino Uno

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables STEM V4 IoT Starter-Kit (Arduino enthalten)
1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über Wasser-/Flüssigkeitsventil

Pinbelegung

Ein elektromagnetisches Ventil hat typischerweise zwei Anschlüsse.

Schließen Sie den positiven (+) Pin (rot) an das 12-V-Gleichstrom-Netzteil an.
Schließen Sie den negativen (-) Pin (schwarz oder eine andere Farbe) an die GND des DC-Netzteils an.

Wie das Wasser-/Flüssigkeitsventil funktioniert

Normalerweise ist das Ventil geschlossen. Wenn an die beiden Anschlüsse 12-V-Gleichstrom angelegt wird, öffnet sich das Ventil, wodurch Wasser oder andere Flüssigkeiten hindurchfließen können.

※ Notiz:

Einige Ventile haben eine Dichtung im Inneren, und sie benötigen einen Mindestdruck, um sich nach dem Anlegen von 12 V Gleichstrom zu öffnen. Dieser Druck kann durch den Flüssigkeitsfluss erzeugt werden. Zusätzlich ermöglichen einige Ventile, dass Flüssigkeit nur in eine Richtung fließt.

Wie man das Wasser-/Flüssigkeits-Solenoidventil steuert

Wenn das Ventil mit 12 V Strom versorgt wird, öffnet es sich. Um das Ventil zu steuern, wird zwischen dem Arduino UNO R4 und dem Ventil ein Relais benötigt. Der Arduino UNO R4 verwendet das Relais, um das Magnetventil zu steuern. Wenn Sie sich nicht mit der Funktionsweise eines Relais, seiner Pin-Konfiguration oder der Programmierung auskennen, sollten Sie das Arduino UNO R4 - Relais-Tutorial lesen.

Verdrahtungsdiagramm

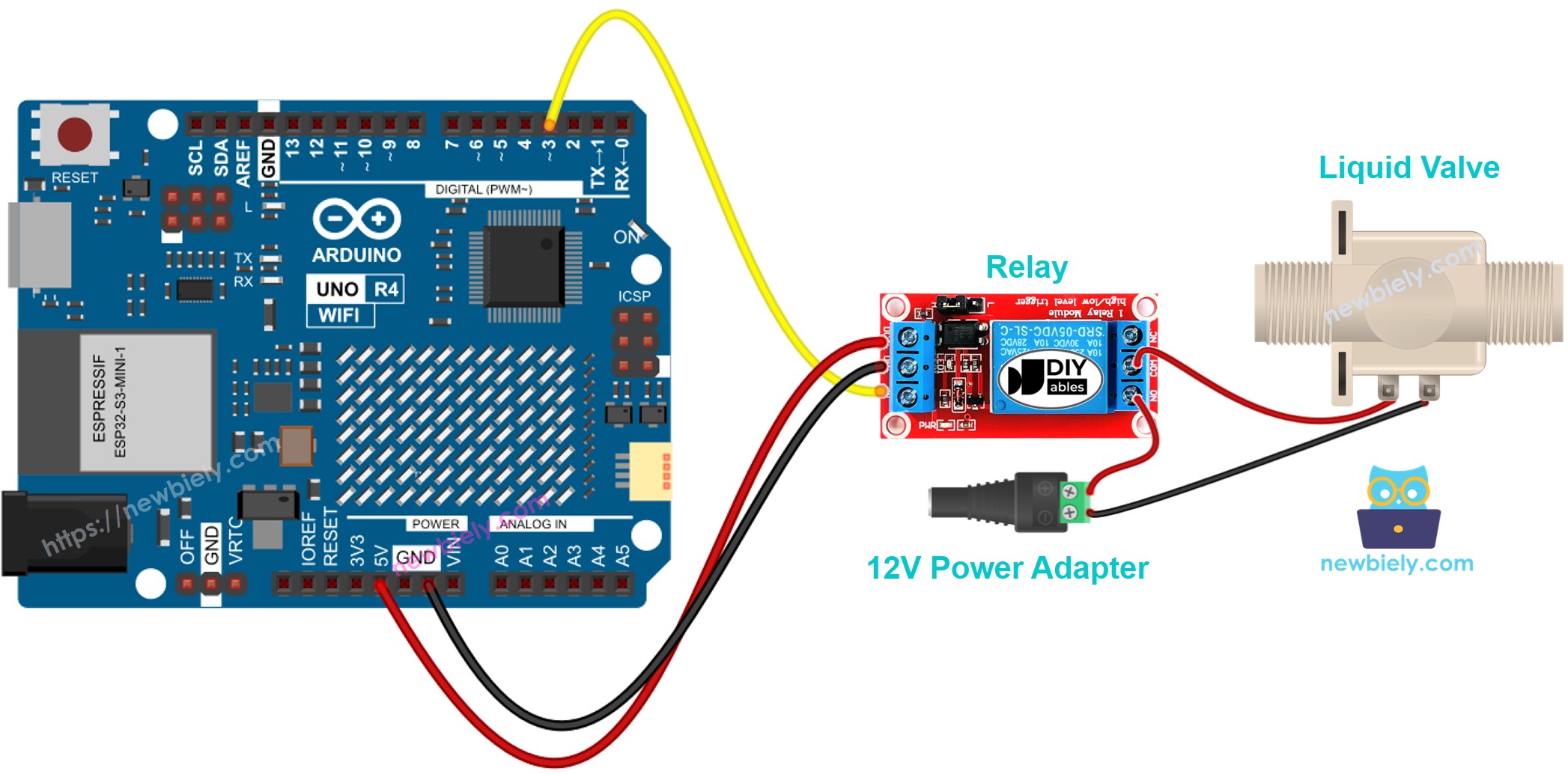

Schaltplan des Wasserventils für Arduino UNO R4

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Siehe Der beste Weg, den Arduino Uno R4 und andere Komponenten mit Strom zu versorgen.

Arduino UNO R4 Code

Dieser Code schaltet das Wasserventil fünf Sekunden lang ein und danach fünf Sekunden lang aus.

/* * Dieser Arduino UNO R4 Code wurde von newbiely.de entwickelt * Dieser Arduino UNO R4 Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino-uno-r4/arduino-uno-r4-water-liquid-valve */ #define RELAY_PIN 3 // The Arduino UNO R4 pin connected to the IN pin of relay // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin as an output. pinMode(RELAY_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { digitalWrite(RELAY_PIN, HIGH); // open valve 5 seconds delay(5000); digitalWrite(RELAY_PIN, LOW); // close valve 5 seconds delay(5000); }

Schnelle Schritte

Folge diesen Anweisungen Schritt für Schritt:

Wenn dies Ihr erster Einsatz des Arduino Uno R4 WiFi/Minima ist, beachten Sie das Tutorial zur Einrichten der Umgebung für Arduino Uno R4 WiFi/Minima in der Arduino IDE.
Verbinden Sie den Arduino Uno R4 gemäß dem bereitgestellten Diagramm mit dem Wasserventil.
Verbinden Sie das Arduino Uno R4-Board mit Ihrem Computer über ein USB-Kabel.
Starten Sie die Arduino-IDE auf Ihrem Computer.
Wählen Sie das passende Arduino Uno R4-Board (z. B. Arduino Uno R4 WiFi) und den COM-Port.
Kopieren Sie den bereitgestellten Code und fügen Sie ihn in die Arduino IDE ein.
Klicken Sie in der Arduino IDE auf die Schaltfläche Hochladen, um den Code auf den Arduino UNO R4 zu übertragen.
Überwachen Sie den Wasserfluss.

Code-Erklärung

Die Erklärung ist in den Kommentaren des bereitgestellten Arduino-Codes verfügbar.
