Arduino UNO R4 – Lüftersteuerung

In diesem Tutorial werden wir lernen, wie man einen 12-V- oder 5-V-Lüfter mit dem Arduino UNO R4 steuert. Im Detail werden wir lernen:

Wie man den 12-V/5-V-Lüfter mit Arduino UNO R4 verbindet
Wie man Arduino UNO R4 programmiert, um den Lüfter ein- und auszuschalten

Erforderliche Hardware

1	×	Arduino UNO R4 WiFi or Arduino UNO R4 Minima
1	×	Alternativ: DIYables STEM V4 IoT, Compatible with Arduino Uno R4 WiFi
1	×	USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1	×	USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1	×	Relais
1	×	12V DC Kühlventilator
1	×	(Alternativ) 5V DC Kühlventilator
1	×	12V Netzteil
1	×	DC-Stromanschluss
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmenblock-Shield für Arduino Uno R4
1	×	(Empfohlen) Breadboard-Shield für Arduino Uno R4
1	×	(Empfohlen) Gehäuse für Arduino Uno R4
1	×	(Empfohlen) Stromverteiler für Arduino Uno R4
1	×	(Empfohlen) Prototyping-Grundplatte & Breadboard-Kit für Arduino Uno

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables STEM V4 IoT Starter-Kit (Arduino enthalten)
1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über Gleichstromlüfter

Pinbelegung

Ein Gleichstromlüfter hat typischerweise zwei Pins.

Negativer (-) Pin (schwarz): mit dem negativen Draht der Gleichspannungsversorgung verbinden.
Positiver (+) Pin (rot): mit dem positiven Draht der Gleichspannungsversorgung verbinden.

image source: diyables.io

Stellen Sie sicher, dass die Spannung der Gleichspannungsversorgung der vom Lüfter benötigten Spannung entspricht. In diesem Leitfaden verwenden wir Lüfter, die 12 V DC bzw. 5 V DC benötigen.

Wie man einen Ventilator steuert

Wenn ein Gleichstromlüfter von einer 12V/5V-Stromversorgung betrieben wird, läuft er mit voller Geschwindigkeit.
Wenn ein Gleichstromlüfter von einem 12V/5V-PWM-Signal betrieben wird, können Sie die Drehzahl des Lüfters steuern.

In diesem Leitfaden lernen wir, wie man einen Lüfter mit einem Arduino UNO R4 ein- und ausschaltet. Wir werden in einem anderen Leitfaden darauf eingehen, wie man die Lüftergeschwindigkeit steuert. Zur Steuerung des Lüfters verwenden wir ein Relais zwischen dem Arduino UNO R4 und dem Lüfter. Der Arduino UNO R4 steuert den Lüfter über das Relais. Wenn Sie mit Relais nicht vertraut sind (was sie sind, wie sie arbeiten, wie man sie programmiert), können Sie im Arduino UNO R4 - Relais-Tutorial mehr darüber erfahren.

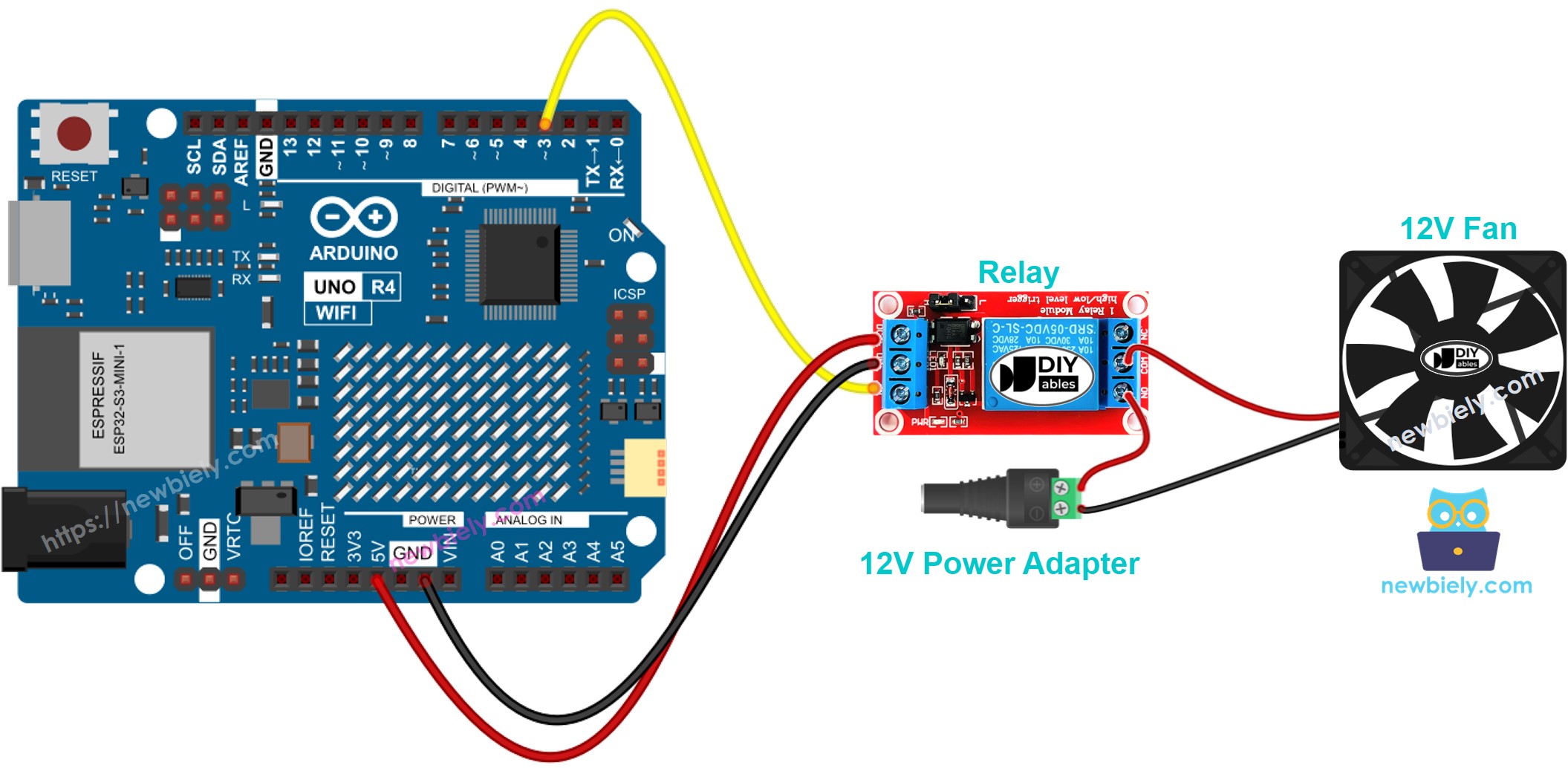

Verdrahtungsdiagramm

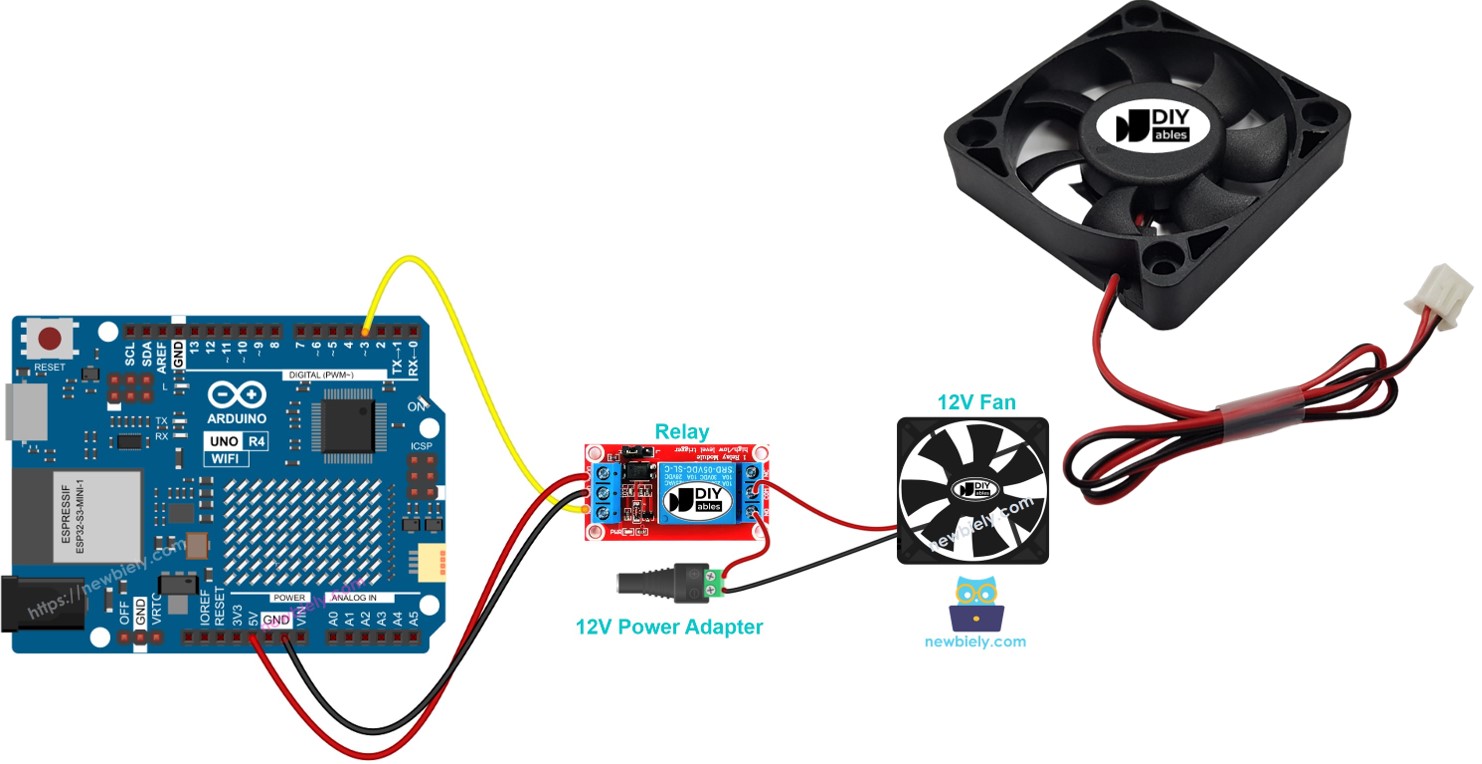

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Siehe Der beste Weg, den Arduino Uno R4 und andere Komponenten mit Strom zu versorgen.

Arduino UNO R4 Code

Der folgende Code schaltet den Ventilator kontinuierlich fünf Sekunden lang EIN und dann fünf Sekunden lang AUS.

/* * Dieser Arduino UNO R4 Code wurde von newbiely.de entwickelt * Dieser Arduino UNO R4 Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino-uno-r4/arduino-uno-r4-controls-fan */ #define RELAY_PIN 3 // The Arduino UNO R4 pin connected to the IN pin of relay // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin as an output. pinMode(RELAY_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { digitalWrite(RELAY_PIN, HIGH); // turn on fan 5 seconds delay(5000); digitalWrite(RELAY_PIN, LOW); // turn off fan 5 seconds delay(5000); }

Schnelle Schritte

Folgen Sie diesen Anweisungen Schritt für Schritt:

Falls Sie die Arduino Uno R4 WiFi/Minima zum ersten Mal verwenden, lesen Sie das Tutorial Einrichten der Umgebung für Arduino Uno R4 WiFi/Minima in der Arduino IDE.
Verbinden Sie den Arduino Uno R4 gemäß dem bereitgestellten Diagramm mit dem Lüfter.
Verbinden Sie den Arduino Uno R4 über ein USB-Kabel mit Ihrem Computer.
Starten Sie die Arduino IDE auf Ihrem Computer.
Wählen Sie das passende Arduino Uno R4-Board (z. B. Arduino Uno R4 WiFi) und den COM-Port aus.
Kopieren Sie den bereitgestellten Code in die Arduino IDE und fügen Sie ihn dort ein.
Drücken Sie in der Arduino IDE die Schaltfläche Hochladen, um den Code auf den Arduino UNO R4 zu übertragen.
Beobachten Sie den Zustand des Lüfters.

Code-Erklärung

Die Erklärung befindet sich in den Kommentaren des obigen Arduino-Codes.

Video Tutorial

Wir erwägen die Erstellung von Video-Tutorials. Wenn Sie Video-Tutorials für wichtig halten, abonnieren Sie bitte unseren YouTube-Kanal , um uns zu motivieren, die Videos zu erstellen.
