Arduino UNO R4 - Lichtsensor löst Relais aus

In diesem Tutorial lernen wir, wie man den Arduino Uno R4 programmiert, um das Relais basierend auf dem Wert zu steuern, der entweder von einem LDR-Lichtsensor oder von einem LDR-Lichtsensor-Modul gelesen wird.

Indem wir ein Relais an Geräte wie Glühbirnen, LED-Streifen, Motoren oder Aktoren anschließen, können wir einen Lichtsensor verwenden, um diese Geräte zu steuern.

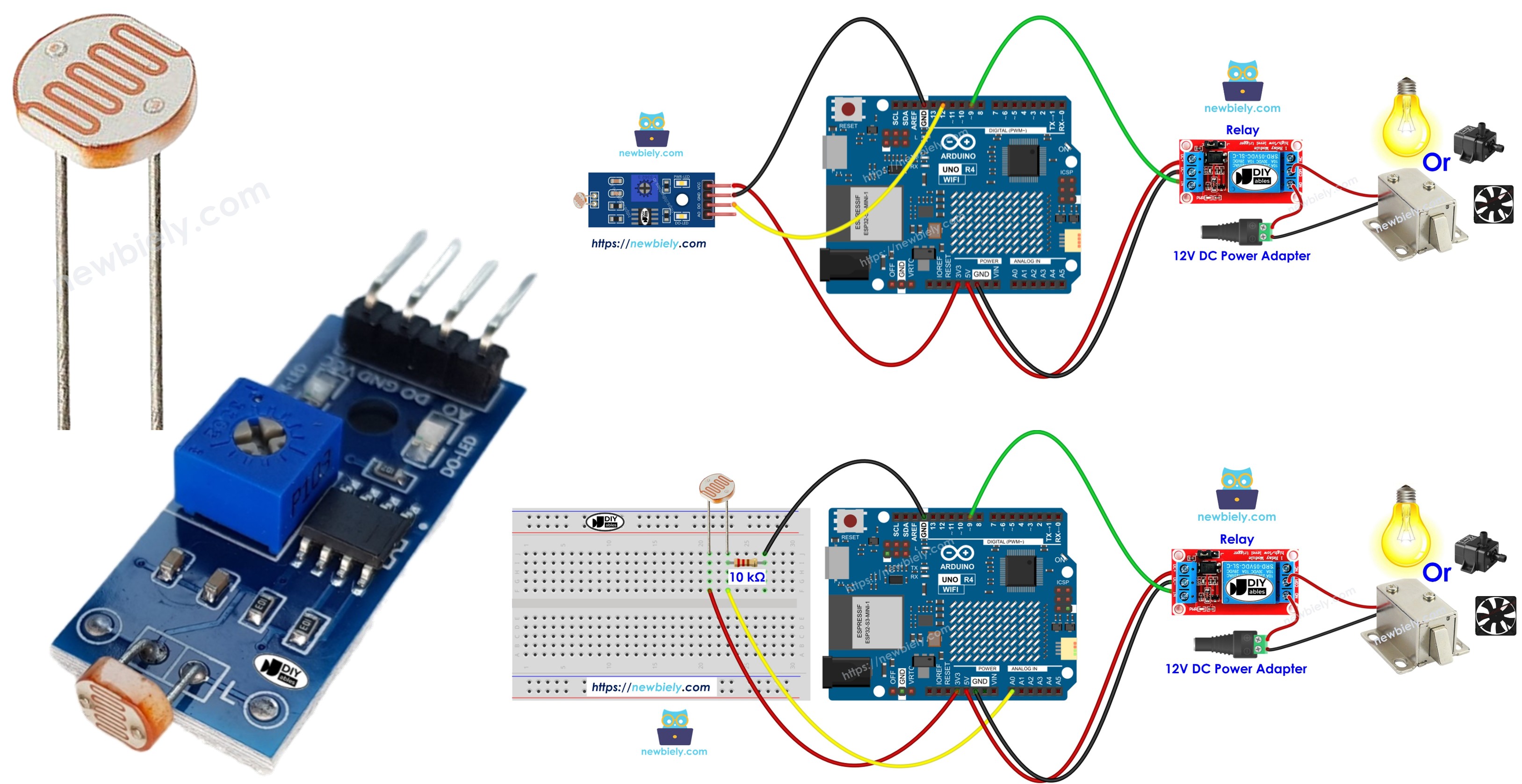

Arduino UNO R4-Lichtsensor steuert das Relais

Erforderliche Hardware

1	×	Arduino UNO R4 WiFi or Arduino UNO R4 Minima
1	×	Alternativ: DIYables STEM V4 IoT, Compatible with Arduino Uno R4 WiFi
1	×	USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1	×	USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1	×	Lichtsensor
1	×	10 kΩ Resistor
1	×	Relais
1	×	Breadboard
1	×	Verbindungskabel
1	×	(Optional) Magnetschloss
1	×	(Optional) 12V Netzteil
1	×	(Optional) DC-Stromanschluss
1	×	(Empfohlen) Schraubklemmenblock-Shield für Arduino Uno R4
1	×	(Empfohlen) Breadboard-Shield für Arduino Uno R4
1	×	(Empfohlen) Gehäuse für Arduino Uno R4
1	×	(Empfohlen) Stromverteiler für Arduino Uno R4
1	×	(Empfohlen) Prototyping-Grundplatte & Breadboard-Kit für Arduino Uno

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables STEM V4 IoT Starter-Kit (Arduino enthalten)
1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Der LDR-Lichtsensor ist sehr günstig, aber er benötigt einen Widerstand für die Verdrahtung, was die Verkabelung komplexer machen kann. Um die Verkabelung zu vereinfachen, können Sie alternativ ein LDR-Lichtsensor-Modul verwenden.

Über Relais und Lichtsensor

Wenn Sie mit Relais und Lichtsensoren (ihren Konfigurationen, Funktionen und Programmiermethoden) nicht vertraut sind, können Sie mehr darüber erfahren, indem Sie sich diese Tutorials ansehen:

Verdrahtungsdiagramm

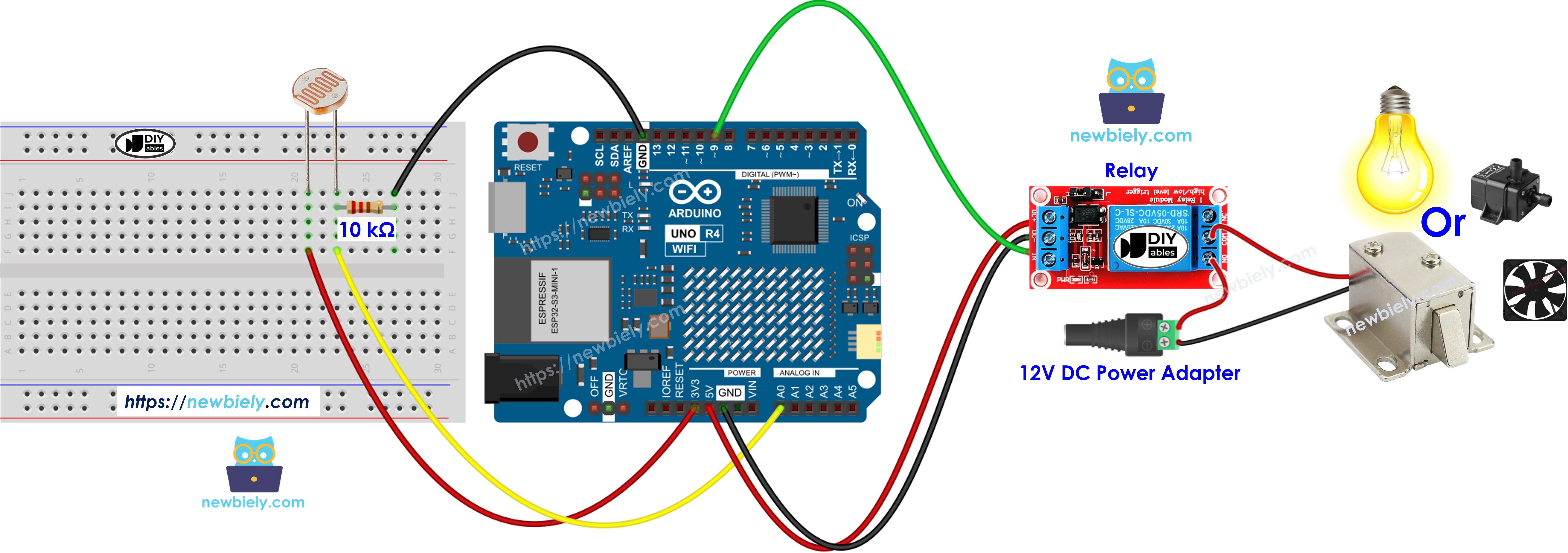

Schaltplan der Verdrahtung zwischen Arduino Uno R4, Relaismodul und rohem LDR-Lichtsensor (analog)

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

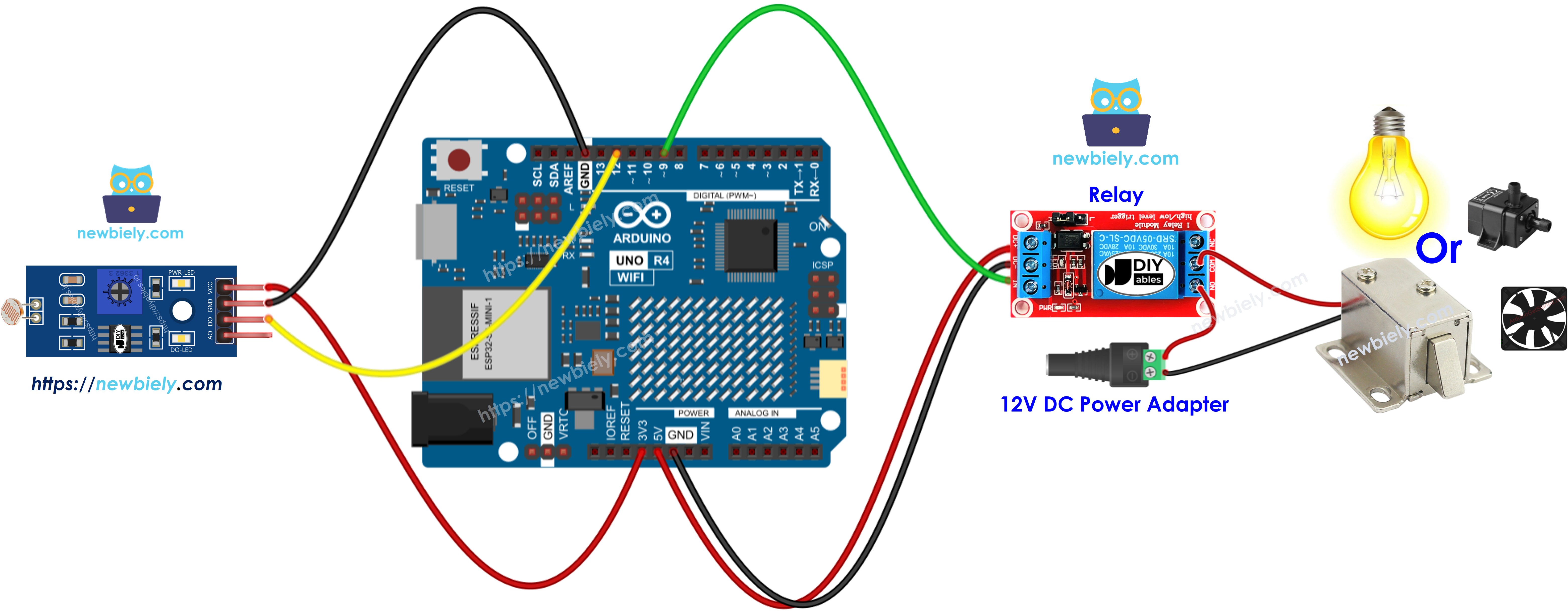

Das Verdrahtungsdiagramm zwischen Arduino Uno R4, Relaismodul und LDR-Lichtsensor-Modul (digital)

Arduino UNO R4 LDR-Lichtsensor-Modul Relais-Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Siehe Der beste Weg, den Arduino Uno R4 und andere Komponenten mit Strom zu versorgen.

Arduino UNO R4 Quellcode

Der Arduino Uno R4-Code zum Auslesen des Werts des LDR-Lichtsensors und zur Steuerung des Relais

/* * Dieser Arduino UNO R4 Code wurde von newbiely.de entwickelt * Dieser Arduino UNO R4 Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino-uno-r4/arduino-uno-r4-light-sensor-controls-relay */ #define LIGHT_SENSOR_PIN A0 // Arduino Uno R4 pin connected to light sensor's pin #define RELAY_PIN 9 // Arduino Uno R4 pin connected to Relay's pin #define ANALOG_THRESHOLD 500 // variables will change: int analogValue; void setup() { pinMode(RELAY_PIN, OUTPUT); // set arduino pin to output mode } void loop() { analogValue = analogRead(LIGHT_SENSOR_PIN); // read the input on analog pin if(analogValue < ANALOG_THRESHOLD) digitalWrite(RELAY_PIN, HIGH); // turn on Relay else digitalWrite(RELAY_PIN, LOW); // turn off Relay }

Der Arduino Uno R4-Code zum Auslesen des Werts vom LDR-Lichtsensor-Modul und zur Steuerung des Relais

/* * Dieser Arduino UNO R4 Code wurde von newbiely.de entwickelt * Dieser Arduino UNO R4 Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino-uno-r4/arduino-uno-r4-light-sensor-controls-relay */ #define LIGHT_SENSOR_PIN 12 // Arduino Uno R4 pin connected to light sensor's pin #define RELAY_PIN 9 // Arduino Uno R4 pin connected to Relay's pin // variables will change: int analogValue; void setup() { Serial.begin(9600); // initialize serial communication pinMode(LIGHT_SENSOR_PIN, INPUT); // initialize the Arduino Uno R4's pin as an input pinMode(RELAY_PIN, OUTPUT); // initialize the Arduino Uno R4's pin as an output mode } void loop() { int light_state = digitalRead(LIGHT_SENSOR_PIN); if (light_state == HIGH) { Serial.println("The light is NOT present"); digitalWrite(RELAY_PIN, HIGH); // turn on Relay } else { Serial.println("The light is present"); digitalWrite(RELAY_PIN, LOW); // turn off Relay } }

Schnelle Schritte

Befolgen Sie diese Anweisungen Schritt für Schritt:

Wenn dies das erste Mal ist, dass Sie das Arduino Uno R4 WiFi/Minima verwenden, lesen Sie das Tutorial zur Einrichtung der Umgebung für Arduino Uno R4 WiFi/Minima in der Arduino-IDE.
Verdrahten Sie die Bauteile gemäß dem bereitgestellten Diagramm.
Schließen Sie das Arduino Uno R4-Board über ein USB-Kabel an Ihren Computer an.
Öffnen Sie die Arduino-IDE auf Ihrem Computer.
Wählen Sie das passende Arduino Uno R4-Board (z. B. Arduino Uno R4 WiFi) und COM-Port aus.
Verbinden Sie das Arduino UNO R4 über ein USB-Kabel mit Ihrem Computer.
Öffnen Sie die Arduino-IDE, dann wählen Sie das richtige Board und den Port.
Fügen Sie den bereitgestellten Code in die Arduino-IDE ein.
Klicken Sie auf die Schaltfläche Hochladen in der Arduino-IDE, um den Code an den Arduino UNO R4 zu senden.

Sendet Licht zum Sensor
Beobachte die Veränderung des Zustands des Relais

Code-Erklärung

Überprüfen Sie die Erklärungen in den Quellcode-Kommentaren für jede Zeile!
