So versorgt man das Arduino UNO R4 mit Strom

Erforderliche Hardware

Oder Sie können die folgenden Kits kaufen:

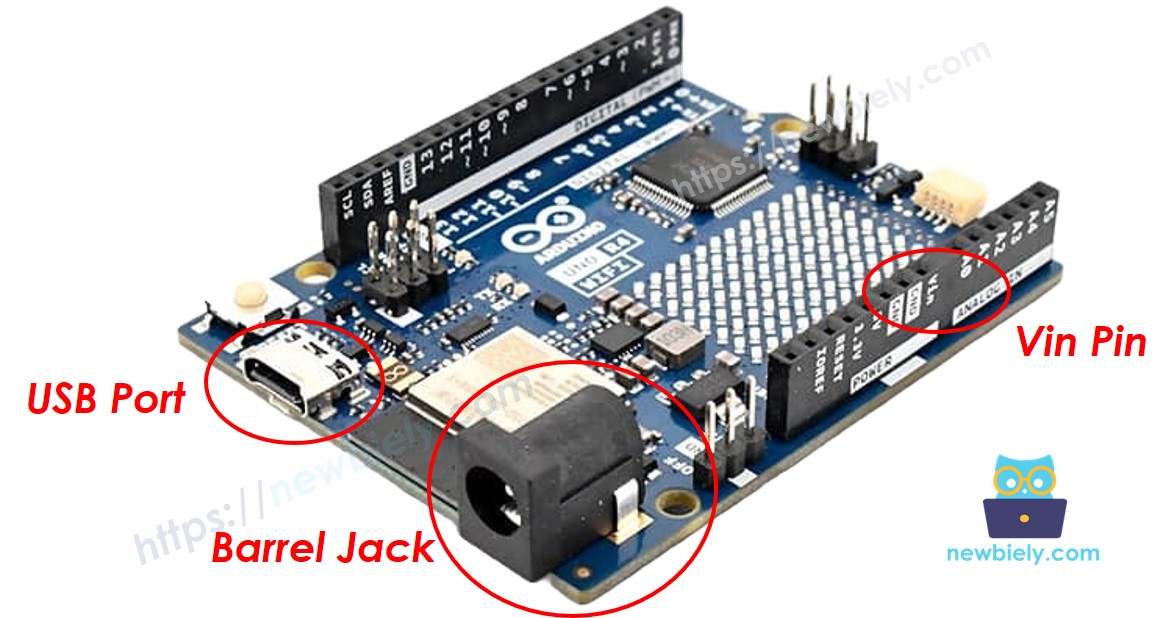

Drei Möglichkeiten, das Arduino UNO R4 mit Strom zu versorgen

• Stromversorgung über USB-Anschluss (5V): Diese Methode liefert direkt aus Ihrem Computer oder einem USB-Netzadapter stabile 5V. Sie ist einfach und sicher für die meisten Arduino-Projekte, da die Spannung keiner weiteren Regulierung bedarf.
• Stromversorgung über Barrel-Buchse (6–24V): Wenn Sie 6–24 V über die Barrel-Buchse einspeisen, reduziert der onboard-Regler des Arduino-Boards diese Spannung auf 5 V. Allerdings sind viele leicht erhältliche Netzadapter 9V oder 12V. Die Verwendung dieser höheren Spannungen kann dazu führen, dass der Arduino ziemlich heiß wird.
• Stromversorgung über Vin-Pin (6–24V): Ebenso, wenn Sie 6–24V über den Vin-Pin einspeisen, wird der onboard-Regler es auf 5V herunterreduzieren. Auch hier sind die meisten leicht erhältlichen Netzadapter 9V oder 12V. Die Verwendung von 9V- oder 12V-Adaptern kann dazu führen, dass der Arduino heiß läuft oder überhitzt.

Was ist der beste Weg, das Arduino UNO R4 mit Strom zu versorgen?

Wenn Sie das Board über den Barrel-Stecker oder den Vin-Pin mit Strom versorgen, müssen Sie eine Spannung im Bereich von 6–24 V verwenden. Allerdings sind viele Netzadapter in 5 V, 9 V oder 12 V erhältlich:

• Wenn Sie eine 5V-Stromquelle über den Barrel-Jack oder den Vin-Pin verwenden, kann sie funktionieren, aber sie kann instabil sein, weil nicht genügend Spannung vorhanden ist, damit der auf dem Board befindliche Regler ordnungsgemäß funktioniert.
• Die Verwendung von 9V oder 12V ist stabiler, aber sie führt oft dazu, dass das Arduino-Board heiß wird.

Daher ist die beste Option, das Arduino UNO R4 über den USB-Anschluss aus einer 5-Volt-Stromquelle mit Strom zu versorgen.

Stromversorgung externer Komponenten

Viele Projekte benötigen nicht nur den Arduino, sondern auch andere Komponenten, wie Sensoren, Displays und Motoren. Das direkte Versorgen dieser externen Komponenten vom 5V-Pin des Arduino-Boards ist nicht empfohlen, da dadurch zu viel Strom durch den Spannungsregler des Arduino-Boards fließen kann, was das Arduino-Board potenziell beschädigen könnte. Daher müssen wir die externen Komponenten wie Sensoren, Displays und Motoren separat mit Strom versorgen. Der nächste Teil wird zeigen, wie das geht.

Viele Projekte benötigen nicht nur den Arduino, sondern auch andere Bauteile wie Sensoren, Displays und Motoren. Es wird nicht empfohlen, diese externen Teile direkt vom 5V-Pin des Arduino zu versorgen. Dies liegt daran, dass sie zu viel Strom ziehen können, was den Spannungsregler des Arduino beschädigen und möglicherweise das Arduino Uno R4-Board beschädigen könnte.

Stattdessen sollten Sie die externen Komponenten – wie Sensoren, Displays und Motoren – separat mit Strom versorgen. Der nächste Abschnitt wird Ihnen zeigen, wie das geht.

Empfohlenes Setup mit einem Power-Splitter

Die ideale Lösung besteht darin, eine 5-V-Stromquelle zusammen mit einem Power-Splitter-Set zu verwenden. Dieser Splitter teilt die 5-V-Ausgabe in zwei Leitungen auf:

• USB-C-Anschluss für den Arduino*
• Schraubklemmenblock für externe Bauteile und Sensoren

Auf diese Weise erhält jeder Teil deines Projekts eine stabile 5-V-Stromversorgung, ohne das Arduino UNO R4 zu gefährden.

Verdrahtungsdiagramm

Unten ist ein Beispiel dafür, wie man sowohl den Arduino UNO R4 als auch ein LCD-Display am besten mit Strom versorgt:

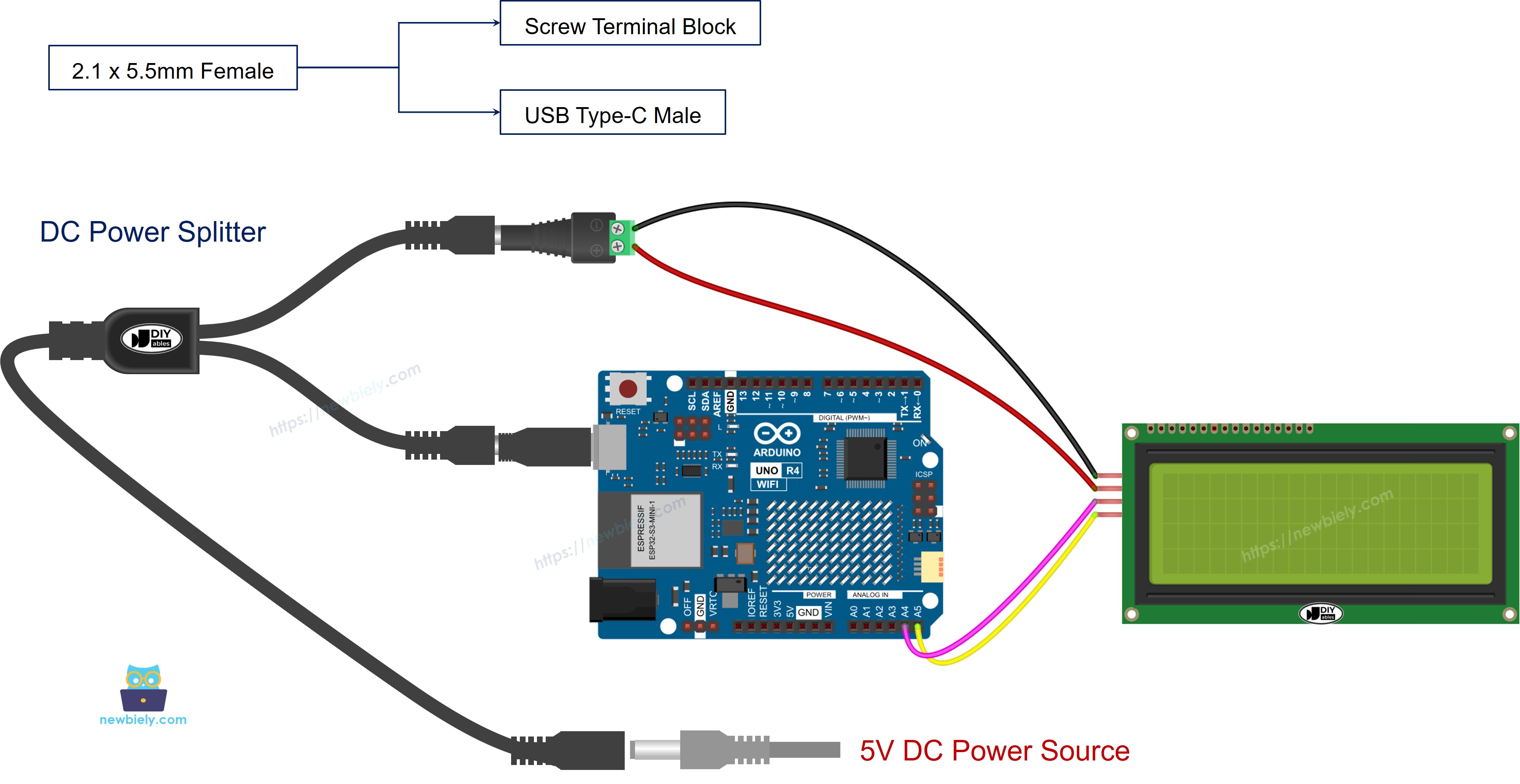

Der unten gezeigte Schaltplan zeigt den besten Weg, das Arduino Uno R4 und das LCD-Display mit Strom zu versorgen:

Praktisches Beispiel

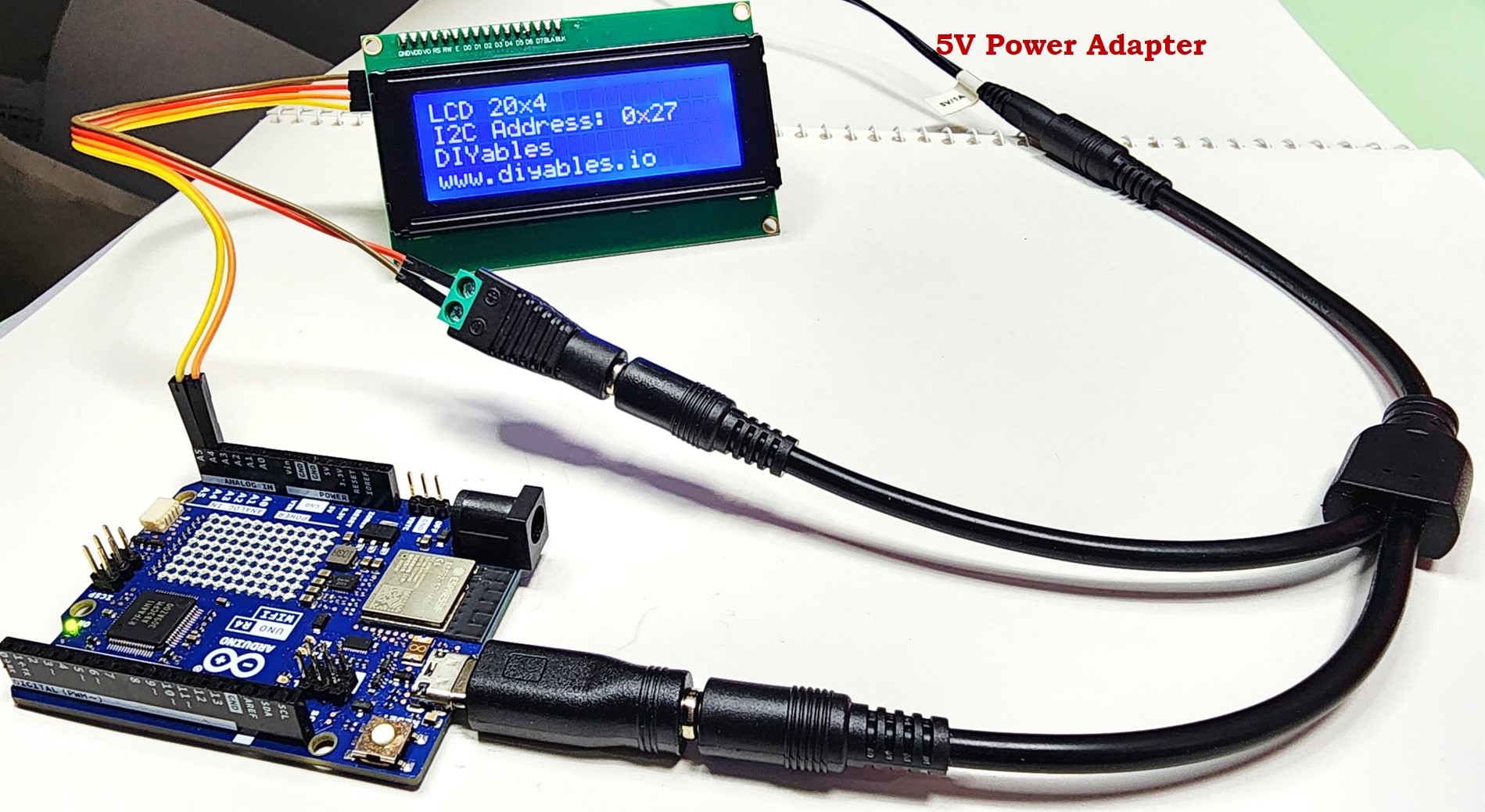

Auf diesem Foto sehen Sie, wie man das Arduino UNO R4 und zusätzliche Komponenten in einem realen Projekt mit Strom versorgt:
