Arduino Nano ESP32 - DHT11 - Relais

In diesem Tutorial lernen wir, wie man den Arduino Nano ESP32 verwendet, um das Relais basierend auf der Temperatur zu steuern, die vom DHT11-Sensor gemessen wird.

Erforderliche Hardware

1	×	Arduino Nano ESP32
1	×	USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1	×	USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1	×	DHT11 Temperatur- und Feuchtigkeitssensor
1	×	Relais
1	×	12V Netzteil
1	×	(Optional) DC-Stromanschluss
1	×	Breadboard
1	×	Verbindungskabel
1	×	(Optional) 12V Fan
1	×	(Empfohlen) Schraubklemmen-Erweiterungsboard für Arduino Nano
1	×	(Empfohlen) Breakout-Erweiterungsboard für Arduino Nano
1	×	(Empfohlen) Stromverteiler für Arduino Nano ESP32

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über Relais und DHT11-Sensor

Wenn Sie nichts über den DHT11-Temperatursensor und das Relais wissen (Pinbelegung, wie es funktioniert, wie man programmiert ...), erfahren Sie in den folgenden Tutorials mehr darüber:

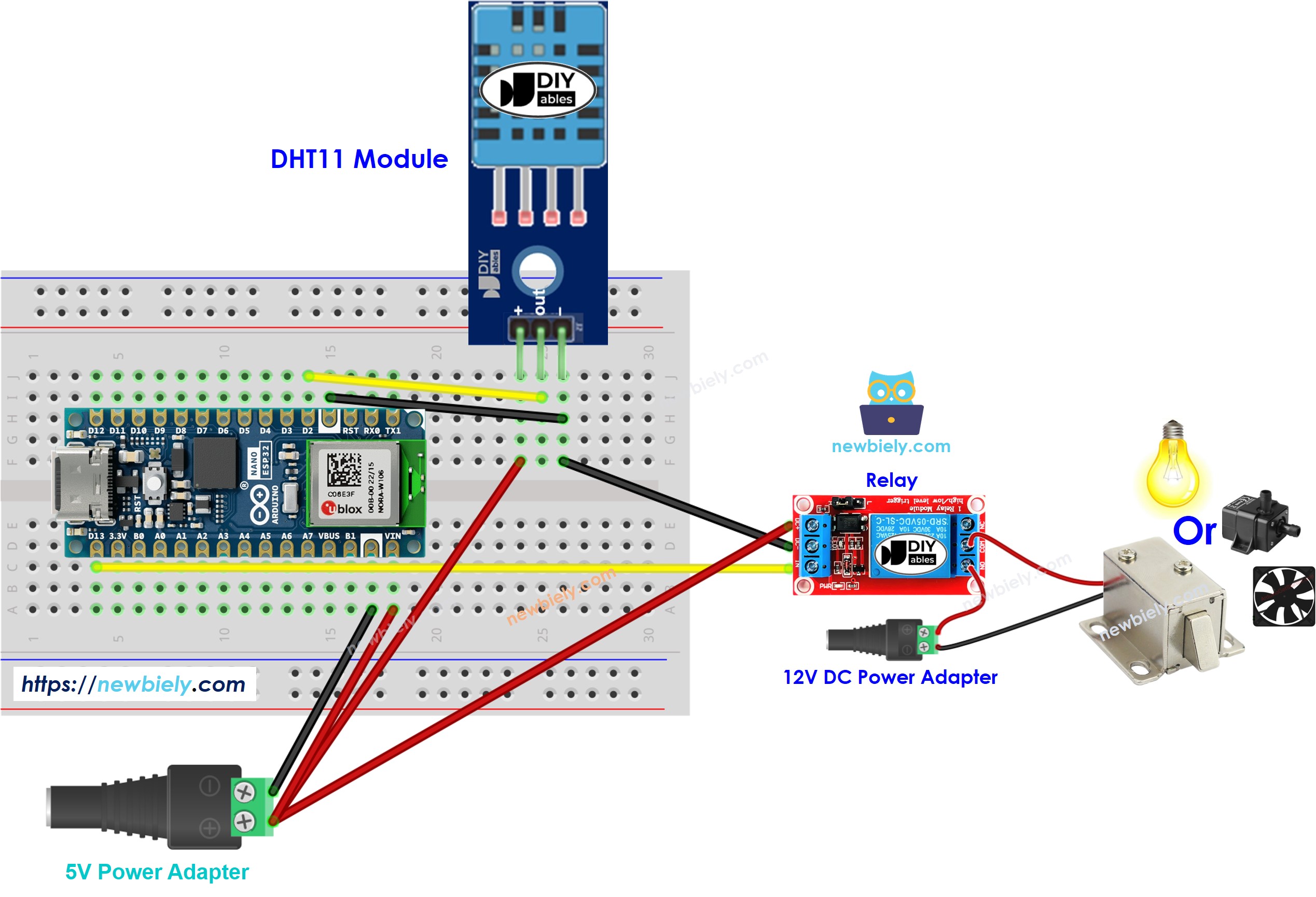

Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Wie das System funktioniert

Arduino Nano ESP32 liest die Temperatur vom DHT11-Sensor
Wenn die Temperatur einen oberen Schwellenwert überschreitet, schaltet der Arduino Nano ESP32 das Relais ein
Wenn die Temperatur einen unteren Schwellenwert unterschreitet, schaltet der Arduino Nano ESP32 das Relais aus

Der oben beschriebene Prozess wird unendlich oft in der Schleife wiederholt.

Wenn Sie das Relais einschalten möchten, sobald die Temperatur einen bestimmten Wert überschreitet, und es ausschalten möchten, sobald sie darunter fällt, müssen Sie lediglich den oberen Schwellenwert und den unteren Schwellenwert auf denselben Wert setzen.

Arduino Nano ESP32-Quellcode

/* * Dieser Arduino Nano ESP32 Code wurde von newbiely.de entwickelt * Dieser Arduino Nano ESP32 Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino-nano-esp32/arduino-nano-esp32-dht11-relay */ #include <DHT.h> #define DHT11_PIN D2 // The Arduino Nano ESP32 pin connected to DHT11 #define RELAY_PIN D13 // The Arduino Nano ESP32 pin connected to relay #define TEMP_UPPER_THRESHOLD 30 // upper temperature threshold #define TEMP_LOWER_THRESHOLD 15 // lower temperature threshold DHT dht11(DHT11_PIN, DHT1); void setup() { Serial.begin(9600); // initialize serial dht11.begin(); // initialize the DHT sensor } void loop() { float temperature = dht11.readTemperature();; // read temperature in Celsius if (isnan(temperature)) { Serial.println("Failed to read from DHT11 sensor!"); } else { if (temperature > TEMP_UPPER_THRESHOLD) { Serial.println("Turn the relay on"); digitalWrite(RELAY_PIN, HIGH); // turn on } else if (temperature < TEMP_LOWER_THRESHOLD) { Serial.println("Turn the relay off"); digitalWrite(RELAY_PIN, LOW); // turn off } } // wait a 1 seconds between readings delay(1000); }

In den oben genannten Codes schaltet der Arduino Nano ESP32 das Relais ein, wenn die Temperatur 25 °C überschreitet, und lässt das Relais so lange eingeschaltet, bis die Temperatur unter 20 °C fällt.

Schnelle Schritte

Um mit dem Arduino Nano ESP32 zu beginnen, befolgen Sie diese Schritte:

Wenn Sie neu bei Arduino Nano ESP32 sind, lesen Sie das Tutorial zur Einrichtung der Umgebung für Arduino Nano ESP32 in der Arduino IDE wie man die Umgebung für Arduino Nano ESP32 in der Arduino IDE einrichtet.
Verbinden Sie die Komponenten gemäß dem bereitgestellten Diagramm.
Schließen Sie das Arduino Nano ESP32-Board mit einem USB-Kabel an Ihren Computer an.
Starten Sie die Arduino IDE auf Ihrem Computer.
Wählen Sie das Arduino Nano ESP32-Board und den entsprechenden COM-Port aus.
Klicken Sie auf das Libraries-Symbol in der linken Leiste der Arduino IDE.
Suchen Sie “DHT”, und finden Sie anschließend die DHT-Sensor-Bibliothek von Adafruit.
Klicken Sie auf die Install-Schaltfläche, um die Bibliothek zu installieren.

Arduino Nano ESP32 DHT-Sensor-Bibliothek

Sie werden aufgefordert, weitere Bibliotheksabhängigkeiten zu installieren.
Klicken Sie auf die Schaltfläche Alle installieren, um alle Bibliotheksabhängigkeiten zu installieren.

Arduino Nano ESP32 Adafruit einheitliche Sensor-Bibliothek

Kopieren Sie den obigen Code, der dem von Ihnen verwendeten Sensor entspricht, und öffnen Sie ihn mit der Arduino IDE.
Klicken Sie auf die Schaltfläche Hochladen in der Arduino IDE, um den Code auf den ESP32 hochzuladen.
Erhöhen oder verringern Sie die Umgebungstemperatur rund um den Sensor.
Sehen Sie den Zustand des Relais.
