Arduino Nano ESP32 – DHT22 – LCD

Dieses Tutorial zeigt dir, wie du den Arduino Nano ESP32 programmierst, um Temperatur und Luftfeuchtigkeit vom DHT22 auszulesen und sie auf dem LCD I2C anzuzeigen.

Erforderliche Hardware

1	×	Arduino Nano ESP32
1	×	USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1	×	USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1	×	LCD I2C 16x2
1	×	DHT22 Temperatur- und Feuchtigkeitssensor
1	×	Breadboard
1	×	Verbindungskabel
1	×	(Optional) DC-Stromanschluss
1	×	(Empfohlen) Schraubklemmen-Erweiterungsboard für Arduino Nano
1	×	(Empfohlen) Breakout-Erweiterungsboard für Arduino Nano
1	×	(Empfohlen) Stromverteiler für Arduino Nano ESP32

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über DHT22 und LCD

Wir haben spezialisierte Tutorials zum DHT22-Sensor und LCD. Jedes Tutorial enthält detaillierte Informationen und schrittweise Anleitungen zur Hardware-Pinbelegung, Funktionsweise, Verkabelung mit dem ESP32, Arduino Nano ESP32-Code... Erfahren Sie mehr darüber in den folgenden Links:

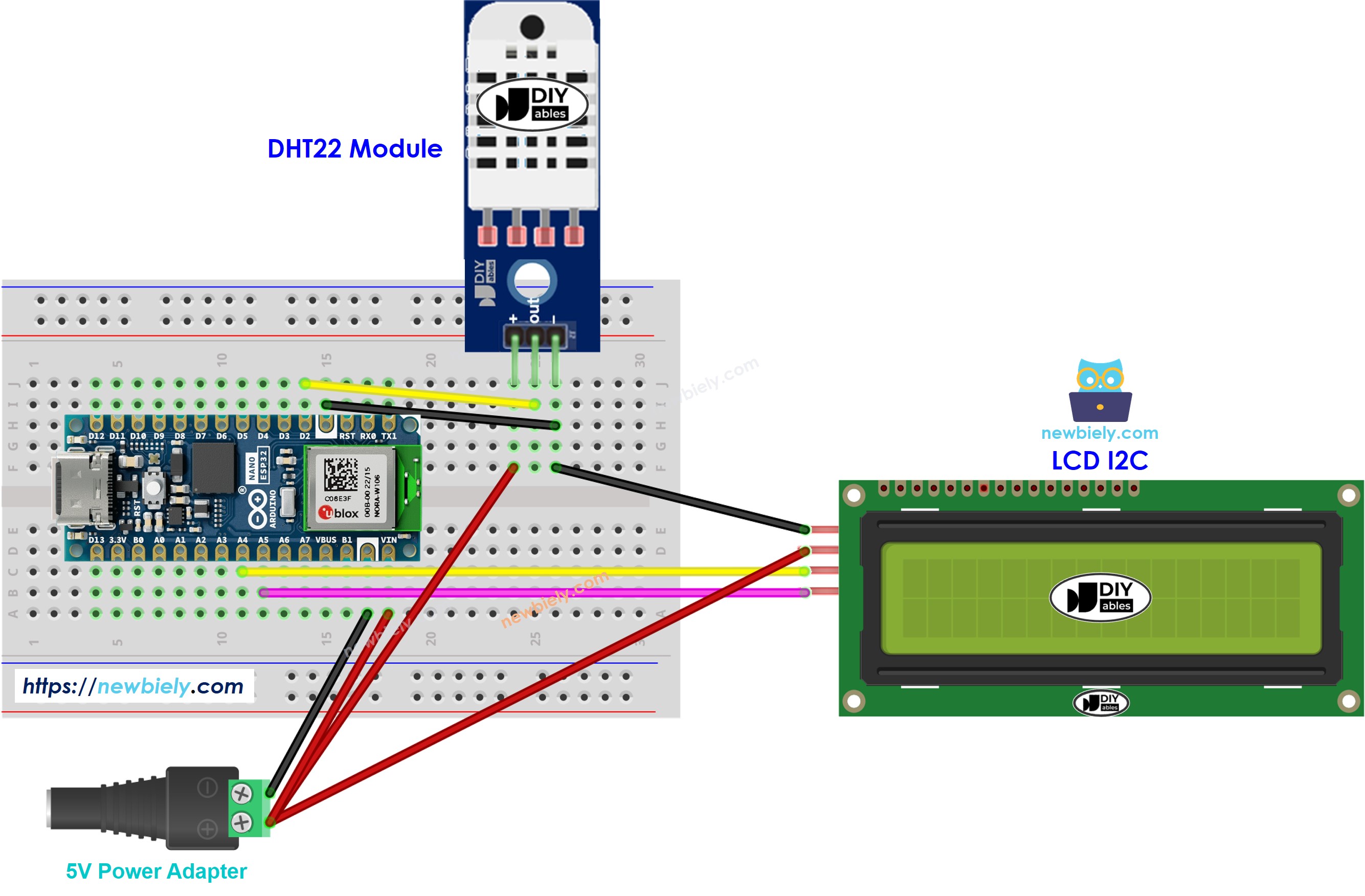

Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Arduino Nano ESP32-Code - DHT22-Sensor - LCD I2C

/* * Dieser Arduino Nano ESP32 Code wurde von newbiely.de entwickelt * Dieser Arduino Nano ESP32 Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino-nano-esp32/arduino-nano-esp32-dht22-lcd */ #include <DHT.h> #include <LiquidCrystal_I2C.h> #define DHT22_PIN D2 // The Arduino Nano ESP32 pin connected to DHT22 sensor LiquidCrystal_I2C lcd(0x27, 16, 2); // I2C address 0x27 (from DIYables LCD), 16 column and 2 rows DHT dht22(DHT22_PIN, DHT22); void setup() { dht22.begin(); // initialize the DHT22 sensor lcd.init(); // initialize the lcd lcd.backlight(); // open the backlight } void loop() { float humidity = dht22.readHumidity(); // read humidity float temperature = dht22.readTemperature(); // read temperature lcd.clear(); // check whether the reading is successful or not if (isnan(temperature) || isnan(humidity)) { lcd.setCursor(0, 0); lcd.print("Failed"); } else { lcd.setCursor(0, 0); // display position lcd.print("Temp: "); lcd.print(temperature); // display the temperature lcd.print("°C"); lcd.setCursor(0, 1); // display position lcd.print("Humi: "); lcd.print(humidity); // display the humidity lcd.print("%"); } // wait a 2 seconds between readings delay(2000); }

※ Notiz:

Die LCD-I2C-Adresse kann je nach Hersteller unterschiedlich sein. Im Code verwenden wir die Adresse 0x27, die vom Hersteller DIYables angegeben ist.

Schnelle Schritte

Um mit dem Arduino Nano ESP32 zu beginnen, befolgen Sie diese Schritte:

Wenn Sie neu bei Arduino Nano ESP32 sind, lesen Sie das Tutorial dazu wie man die Umgebung für Arduino Nano ESP32 in der Arduino IDE einrichtet.
Verbinden Sie die Komponenten gemäß dem bereitgestellten Diagramm.
Schließen Sie das Arduino Nano ESP32-Board über ein USB-Kabel an Ihren Computer an.
Starten Sie die Arduino IDE auf Ihrem Computer.
Wählen Sie das Arduino Nano ESP32-Board und seinen entsprechenden COM-Port aus. Klicken Sie auf das Symbol Bibliotheken in der linken Leiste der Arduino IDE.
Geben Sie “DHT” in das Suchfeld ein, suchen Sie dann nach der DHT-Sensor-Bibliothek von Adafruit.
Installieren Sie die Bibliothek, indem Sie auf die Schaltfläche Installieren klicken.

Arduino Nano ESP32 DHT-Sensor-Bibliothek

Es erscheint ein Fenster, das Sie auffordert, die Abhängigkeiten der Bibliothek zu installieren.
Installieren Sie alle Abhängigkeiten der Bibliothek, indem Sie auf die Schaltfläche Alle installieren klicken.

Arduino Nano ESP32 Adafruit Unified Sensorbibliothek

Geben Sie “LiquidCrystal I2C” in das Suchfeld ein, suchen Sie dann nach der LiquidCrystal_I2C-Bibliothek von Frank de Brabander
Klicken Sie auf die Schaltfläche Installieren, um die LiquidCrystal_I2C-Bibliothek zu installieren.

Arduino Nano ESP32 LiquidCrystal I2C-Bibliothek

Kopieren Sie den obigen Code und fügen Sie ihn in die Arduino IDE ein.
Kompilieren und laden Sie den Code auf das Arduino Nano ESP32-Board, indem Sie auf die Hochladen-Schaltfläche in der Arduino IDE klicken.
Kühlen Sie den Sensor ab oder erhitzen Sie ihn. Zum Beispiel, indem Sie den Sensor in die Nähe einer heißen Tasse Kaffee bringen.
Sehen Sie das Ergebnis auf dem LCD.

Wenn das LCD nichts anzeigt, siehe Fehlerbehebung bei LCD I2C
