Arduino Nano ESP32 - GPS
In diesem Leitfaden erfahren wir, wie man GPS-Koordinaten (Längengrad, Breitengrad, Höhe), GPS-Geschwindigkeit (in Kilometern pro Stunde) und Datum sowie Uhrzeit aus dem NEO-6M-GPS-Modul extrahiert. Zusätzlich untersuchen wir den Prozess der Berechnung der Entfernung zwischen der aktuellen GPS-Position und einem vordefinierten Satz von GPS-Koordinaten (beispielsweise die Koordinaten von London).
Erforderliche Hardware
Oder Sie können die folgenden Kits kaufen:
| 1 | × | DIYables Sensor-Kit (30 Sensoren/Displays) | |
| 1 | × | DIYables Sensor-Kit (18 Sensoren/Displays) |
Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.
Über das NEO-6M-GPS-Modul
Pinbelegung
Das NEO-6M-GPS-Modul hat 4 Pins:
- VCC-Pin: muss an VCC angeschlossen werden (3,3 V oder 5 V)
- GND-Pin: muss an GND angeschlossen werden (0 V)
- TX-Pin: wird zur Kommunikation zwischen dem GPS-Modul und dem ESP32 verwendet und muss an den Serial-RX-Pin am Arduino Nano ESP32 angeschlossen werden.
- RX-Pin: wird zur Kommunikation zwischen dem GPS-Modul und dem ESP32 verwendet und muss an den Serial-TX-Pin am Arduino Nano ESP32 angeschlossen werden.

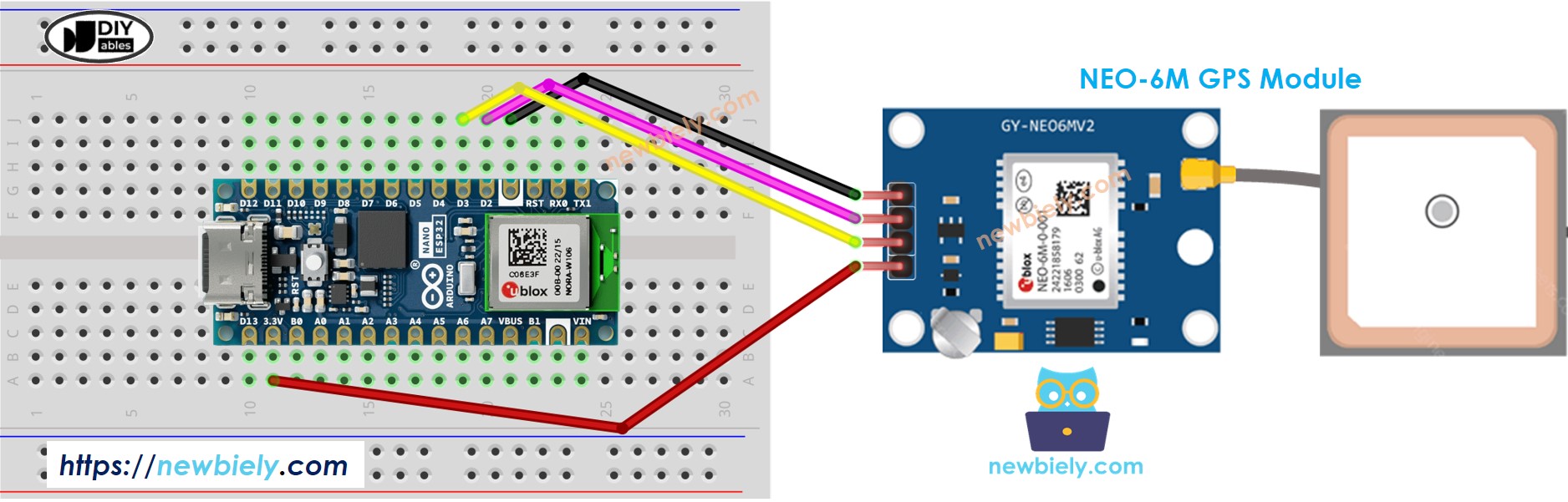

Verdrahtungsdiagramm
Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.
Arduino Nano ESP32-Code
Lesen von GPS-Koordinaten, Geschwindigkeit (km/h) und Datum und Uhrzeit
/*
* Dieser Arduino Nano ESP32 Code wurde von newbiely.de entwickelt
* Dieser Arduino Nano ESP32 Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino-nano-esp32/arduino-nano-esp32-gps
*/
#include <TinyGPS++.h>
#define RX1PIN D2 // The Arduino Nano ESP32 pin connected to the TX of the GPS module
#define TX1PIN D3 // The Arduino Nano ESP32 pin connected to the RX of the GPS module
TinyGPSPlus gps; // The TinyGPS++ object
void setup() {
Serial.begin(9600);
Serial1.begin(9600, SERIAL_8N1, RX1PIN, TX1PIN);
Serial.println(F("Arduino - GPS module"));
}
void loop() {
if (Serial1.available() > 0) {
if (gps.encode(Serial1.read())) {
if (gps.location.isValid()) {
Serial.print(F("- latitude: "));
Serial.println(gps.location.lat());
Serial.print(F("- longitude: "));
Serial.println(gps.location.lng());
Serial.print(F("- altitude: "));
if (gps.altitude.isValid())
Serial.println(gps.altitude.meters());
else
Serial.println(F("INVALID"));
} else {
Serial.println(F("- location: INVALID"));
}
Serial.print(F("- speed: "));
if (gps.speed.isValid()) {
Serial.print(gps.speed.kmph());
Serial.println(F(" km/h"));
} else {
Serial.println(F("INVALID"));
}
Serial.print(F("- GPS date&time: "));
if (gps.date.isValid() && gps.time.isValid()) {
Serial.print(gps.date.year());
Serial.print(F("-"));
Serial.print(gps.date.month());
Serial.print(F("-"));
Serial.print(gps.date.day());
Serial.print(F(" "));
Serial.print(gps.time.hour());
Serial.print(F(":"));
Serial.print(gps.time.minute());
Serial.print(F(":"));
Serial.println(gps.time.second());
} else {
Serial.println(F("INVALID"));
}
Serial.println();
}
}
if (millis() > 5000 && gps.charsProcessed() < 10)
Serial.println(F("No GPS data received: check wiring"));
}
Schnelle Schritte
Um mit Arduino Nano ESP32 zu beginnen, befolgen Sie diese Schritte:
- Wenn Sie neu bei Arduino Nano ESP32 sind, lesen Sie das Tutorial zu wie man die Umgebung für Arduino Nano ESP32 in der Arduino IDE einrichtet.
- Verbinden Sie die Bauteile gemäß dem bereitgestellten Diagramm.
- Schließen Sie das Arduino Nano ESP32-Board mit einem USB-Kabel an Ihren Computer an.
- Starten Sie die Arduino IDE auf Ihrem Computer.
- Wählen Sie das Arduino Nano ESP32-Board und den entsprechenden COM-Port aus.

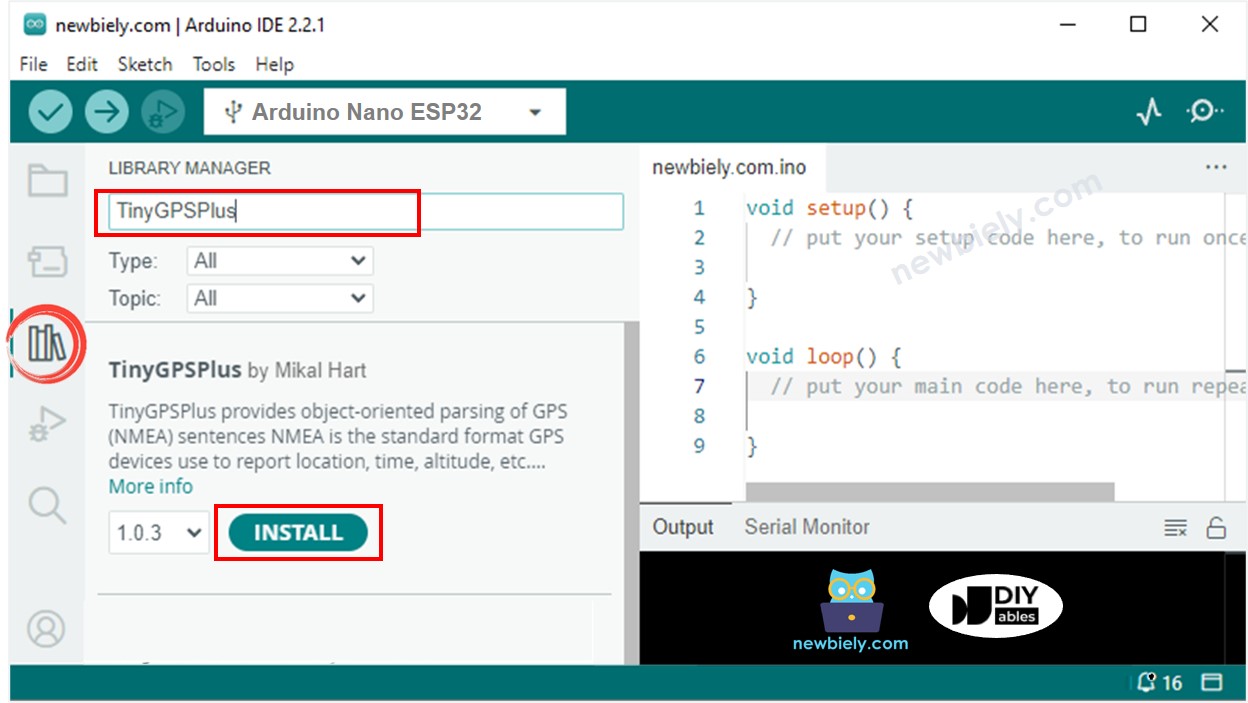

- Klicken Sie auf das Bibliotheken-Symbol in der linken Leiste der Arduino IDE.
- Suchen Sie “TinyGPSPlus”, und finden Sie dann die TinyGPSPlus-Bibliothek von Mikal Hart.
- Klicken Sie auf die Installieren-Schaltfläche, um die TinyGPSPlus-Bibliothek zu installieren.
- Kopiere den obigen Code und öffne ihn mit der Arduino IDE
- Klicke auf die Hochladen-Schaltfläche in der Arduino IDE, um den Code auf den Arduino Nano ESP32 hochzuladen
- Sieh dir das Ergebnis im seriellen Monitor an:
COM6
Autoscroll
Clear output
9600 baud
Newline
Berechnung der Entfernung vom aktuellen Standort zu einem vordefinierten Standort
Der nachstehende Code berechnet die Entfernung zwischen dem aktuellen Standort und London (Breitengrad: 51.508131, Längengrad: -0.128002).
/*
* Dieser Arduino Nano ESP32 Code wurde von newbiely.de entwickelt
* Dieser Arduino Nano ESP32 Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino-nano-esp32/arduino-nano-esp32-gps
*/
#include <TinyGPS++.h>
#define RX1PIN D2 // The Arduino Nano ESP32 pin connected to the TX of the GPS module
#define TX1PIN D3 // The Arduino Nano ESP32 pin connected to the RX of the GPS module
TinyGPSPlus gps; // The TinyGPS++ object
const double LONDON_LAT = 51.508131;
const double LONDON_LON = -0.128002;
void setup() {
Serial.begin(9600);
Serial1.begin(9600, SERIAL_8N1, RX1PIN, TX1PIN);
Serial.println(F("Arduino - GPS module"));
}
void loop() {
if (Serial1.available() > 0) {
if (gps.encode(Serial1.read())) {
if (gps.location.isValid()) {
double latitude = gps.location.lat();
double longitude = gps.location.lng();
unsigned long distanceKm = TinyGPSPlus::distanceBetween(latitude, longitude, LONDON_LAT, LONDON_LON) / 1000;
Serial.print(F("- latitude: "));
Serial.println(latitude);
Serial.print(F("- longitude: "));
Serial.println(longitude);
Serial.print(F("- distance to London: "));
Serial.println(distanceKm);
} else {
Serial.println(F("- location: INVALID"));
}
Serial.println();
}
}
if (millis() > 5000 && gps.charsProcessed() < 10)
Serial.println(F("No GPS data received: check wiring"));
}
Schnelle Schritte
- Kopieren Sie den obigen Code und öffnen Sie ihn mit der Arduino IDE
- Klicken Sie in der Arduino IDE auf die Schaltfläche Hochladen, um den Code auf den Arduino Nano ESP32 hochzuladen
- Sehen Sie das Ergebnis im Serial Monitor:
COM6
Autoscroll
Clear output
9600 baud
Newline
Video Tutorial
