Arduino Nano ESP32 - Ultraschallsensor - Servomotor
Dieses Tutorial erklärt dir, wie man den Arduino Nano ESP32 mit dem Potentiometer verwendet, um einen Servomotor zu steuern. Im Detail:
- Der Arduino Nano ESP32 dreht automatisch einen Servomotor auf 90°, wenn sich ein Objekt in der Nähe des Ultraschallsensors befindet.
- Der Arduino Nano ESP32 dreht automatisch einen Servomotor auf 0° zurück, wenn sich ein Objekt vom Ultraschallsensor entfernt.
Erforderliche Hardware
Oder Sie können die folgenden Kits kaufen:
| 1 | × | DIYables Sensor-Kit (30 Sensoren/Displays) | |
| 1 | × | DIYables Sensor-Kit (18 Sensoren/Displays) |
Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.
Über Servomotor und Ultraschallsensor
Wir haben spezifische Tutorials zu Servomotoren und Ultraschallsensoren. Jedes Tutorial enthält detaillierte Informationen und Schritt-für-Schritt-Anleitungen zur Hardware-Pinbelegung, zum Funktionsprinzip, zur Verdrahtung zum ESP32, zum Arduino Nano ESP32-Code... Weitere Informationen dazu finden Sie in den folgenden Links:

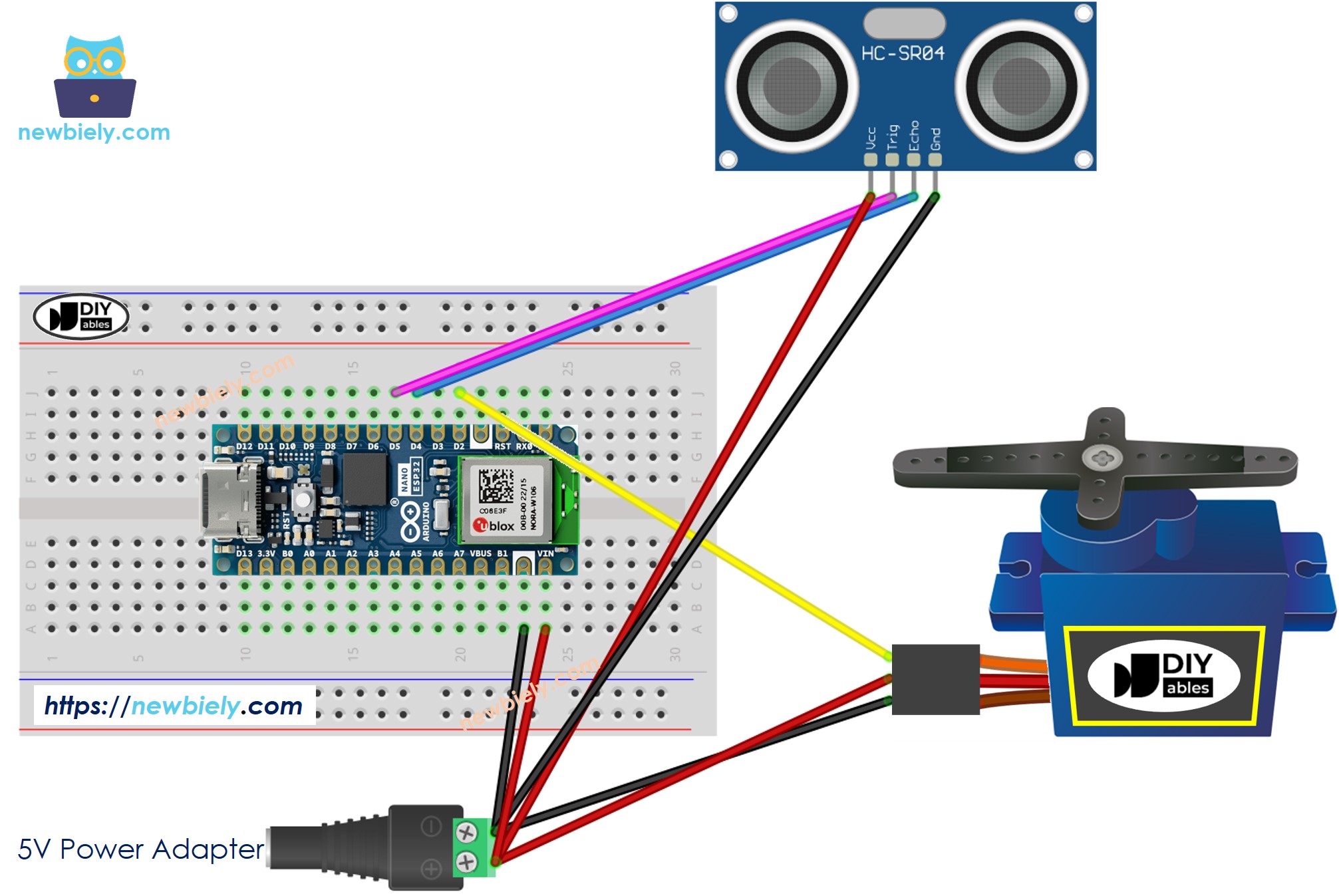

Verdrahtungsdiagramm
Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.
Arduino Nano ESP32 Code - Ultraschallsensor steuert Servomotor
/*
* Dieser Arduino Nano ESP32 Code wurde von newbiely.de entwickelt
* Dieser Arduino Nano ESP32 Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino-nano-esp32/arduino-nano-esp32-ultrasonic-sensor-servo-motor
*/
#include <Servo.h>
#define TRIG_PIN D5 // The Arduino Nano ESP32 pin connected to Ultrasonic Sensor's TRIG pin
#define ECHO_PIN D4 // The Arduino Nano ESP32 pin connected to Ultrasonic Sensor's ECHO pin
#define SERVO_PIN D2 // The Arduino Nano ESP32 pin connected to Servo Motor's pin
#define DISTANCE_THRESHOLD 50 // centimeters
Servo servo; // create servo object to control a servo
// variables will change:
float duration_us, distance_cm;
void setup() {
Serial.begin (9600); // initialize serial port
pinMode(TRIG_PIN, OUTPUT); // set ESP32 pin to output mode
pinMode(ECHO_PIN, INPUT); // set ESP32 pin to input mode
servo.attach(SERVO_PIN); // attaches the servo on pin 9 to the servo object
servo.write(0);
}
void loop() {
// generate 10-microsecond pulse to TRIG pin
digitalWrite(TRIG_PIN, HIGH);
delayMicroseconds(10);
digitalWrite(TRIG_PIN, LOW);
// measure duration of pulse from ECHO pin
duration_us = pulseIn(ECHO_PIN, HIGH);
// calculate the distance
distance_cm = 0.017 * duration_us;
if (distance_cm < DISTANCE_THRESHOLD)
servo.write(90); // rotate servo motor to 90 degree
else
servo.write(0); // rotate servo motor to 0 degree
// print the value to Serial Monitor
Serial.print("distance: ");
Serial.print(distance_cm);
Serial.println(" cm");
delay(500);
}
Schnelle Schritte
Um mit dem Arduino Nano ESP32 zu beginnen, befolgen Sie diese Schritte:
- Wenn Sie neu bei Arduino Nano ESP32 sind, lesen Sie das Tutorial wie man die Umgebung für Arduino Nano ESP32 in der Arduino IDE einrichtet.
- Verdrahten Sie die Komponenten gemäß dem bereitgestellten Diagramm.
- Schließen Sie das Arduino Nano ESP32-Board über ein USB-Kabel an Ihren Computer an.
- Starten Sie die Arduino IDE auf Ihrem Computer.
- Wählen Sie das Arduino Nano ESP32-Board und seinen entsprechenden COM-Port aus.
- Klicken Sie auf das Libraries-Symbol in der linken Leiste der Arduino IDE.
- Geben Sie ServoESP32 in das Suchfeld ein, und suchen Sie dann die Servo-Bibliothek von Jaroslav Paral. Bitte beachten Sie, dass sowohl Version 1.1.1 als auch 1.1.0 von Bugs betroffen sind. Wählen Sie bitte eine andere Version.
- Klicken Sie auf die Schaltfläche Install, um die Servo-Bibliothek für ESP32 zu installieren.
- Kopieren Sie den obigen Code und fügen Sie ihn in die Arduino-IDE ein.
- Kompilieren Sie den Code und laden Sie ihn auf das Arduino Nano ESP32-Board hoch, indem Sie in der Arduino-IDE auf die Schaltfläche Hochladen klicken.
- Bewegen Sie Ihre Hand vor dem Sensor.
- Sehen Sie die Änderung am Servomotor.
