Arduino Nano ESP32 - DHT11 - LCD

Dieses Tutorial erklärt dir, wie du den Arduino Nano ESP32 programmierst, um Temperatur und Luftfeuchtigkeit vom DHT11 auszulesen und sie auf einem LCD mit I2C anzuzeigen.

Erforderliche Hardware

1	×	Arduino Nano ESP32
1	×	USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1	×	USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1	×	LCD I2C 16x2
1	×	DHT11 Temperatur- und Feuchtigkeitssensor
1	×	Breadboard
1	×	Verbindungskabel
1	×	(Optional) DC-Stromanschluss
1	×	(Empfohlen) Schraubklemmen-Erweiterungsboard für Arduino Nano
1	×	(Empfohlen) Breakout-Erweiterungsboard für Arduino Nano
1	×	(Empfohlen) Stromverteiler für Arduino Nano ESP32

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über DHT11 und LCD

Wir haben spezifizierte Tutorials zum DHT11-Sensor und LCD. Jedes Tutorial enthält detaillierte Informationen und Schritt-für-Schritt-Anleitungen zur Pinbelegung der Hardware, zur Funktionsweise, zur Verkabelung mit dem ESP32 sowie zum Arduino Nano ESP32-Code... Erfahren Sie mehr dazu in den folgenden Links:

Verdrahtungsdiagramm

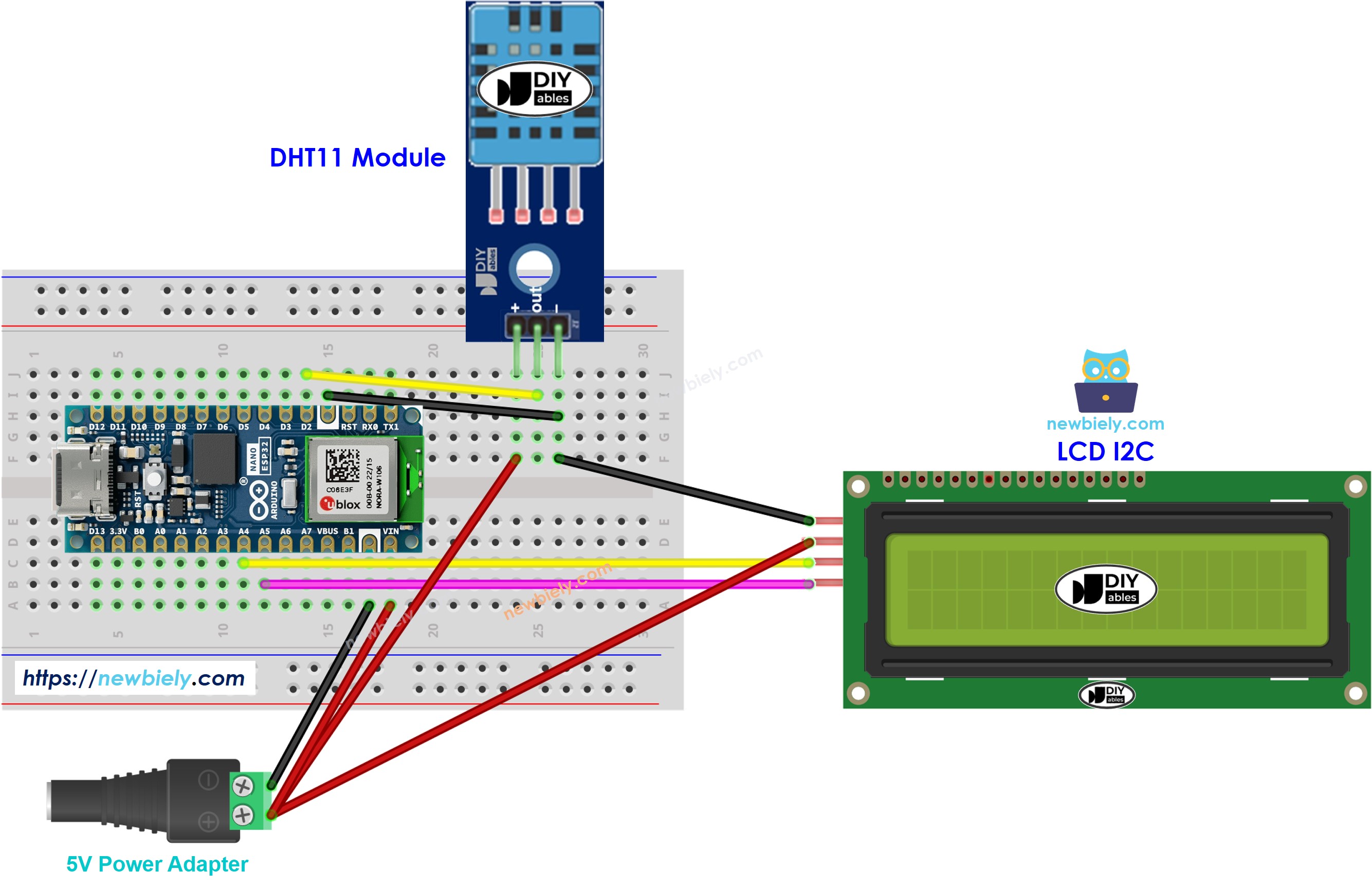

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Arduino Nano ESP32-Code - DHT11-Sensor - LCD I2C

/* * Dieser Arduino Nano ESP32 Code wurde von newbiely.de entwickelt * Dieser Arduino Nano ESP32 Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino-nano-esp32/arduino-nano-esp32-dht11-lcd */ #include <DHT.h> #include <LiquidCrystal_I2C.h> #define DHT11_PIN D2 // The Arduino Nano ESP32 pin connected to DHT11 sensor LiquidCrystal_I2C lcd(0x27, 16, 2); // I2C address 0x27 (from DIYables LCD), 16 column and 2 rows DHT dht11(DHT11_PIN, DHT11); void setup() { dht11.begin(); // initialize the DHT11 sensor lcd.init(); // initialize the lcd lcd.backlight(); // open the backlight } void loop() { float humidity = dht11.readHumidity(); // read humidity float temperature = dht11.readTemperature(); // read temperature lcd.clear(); // check whether the reading is successful or not if (isnan(temperature) || isnan(humidity)) { lcd.setCursor(0, 0); lcd.print("Failed"); } else { lcd.setCursor(0, 0); // display position lcd.print("Temp: "); lcd.print(temperature); // display the temperature lcd.print("°C"); lcd.setCursor(0, 1); // display position lcd.print("Humi: "); lcd.print(humidity); // display the humidity lcd.print("%"); } // wait a 2 seconds between readings delay(2000); }

※ Notiz:

Die LCD-I2C-Adresse kann je nach Hersteller unterschiedlich sein. Im Code verwendeten wir die Adresse 0x27, die vom Hersteller DIYables festgelegt ist.

Schnelle Schritte

Um mit dem Arduino Nano ESP32 zu beginnen, befolgen Sie diese Schritte:

Wenn Sie neu bei Arduino Nano ESP32 sind, lesen Sie das Tutorial zu wie man die Umgebung für Arduino Nano ESP32 in der Arduino IDE einrichtet.
Verdrahten Sie die Bauteile gemäß dem bereitgestellten Diagramm.
Schließen Sie das Arduino Nano ESP32-Board über ein USB-Kabel an Ihren Computer an.
Starten Sie die Arduino-IDE auf Ihrem Computer.
Wählen Sie das Arduino Nano ESP32-Board und den entsprechenden COM-Port aus. Klicken Sie auf das Symbol Bibliotheken in der linken Leiste der Arduino-IDE.
Geben Sie in das Suchfeld „DHT“ ein, suchen Sie dann nach der DHT-Sensor-Bibliothek von Adafruit.
Installieren Sie die Bibliothek, indem Sie auf die Schaltfläche Installieren klicken.

Arduino Nano ESP32 DHT-Sensor-Bibliothek

Es erscheint ein Fenster, das Sie auffordert, Abhängigkeiten für die Bibliothek zu installieren
Installieren Sie alle Abhängigkeiten der Bibliothek, indem Sie auf die Schaltfläche Alle installieren klicken.

Arduino Nano ESP32 Adafruit einheitliche Sensorbibliothek

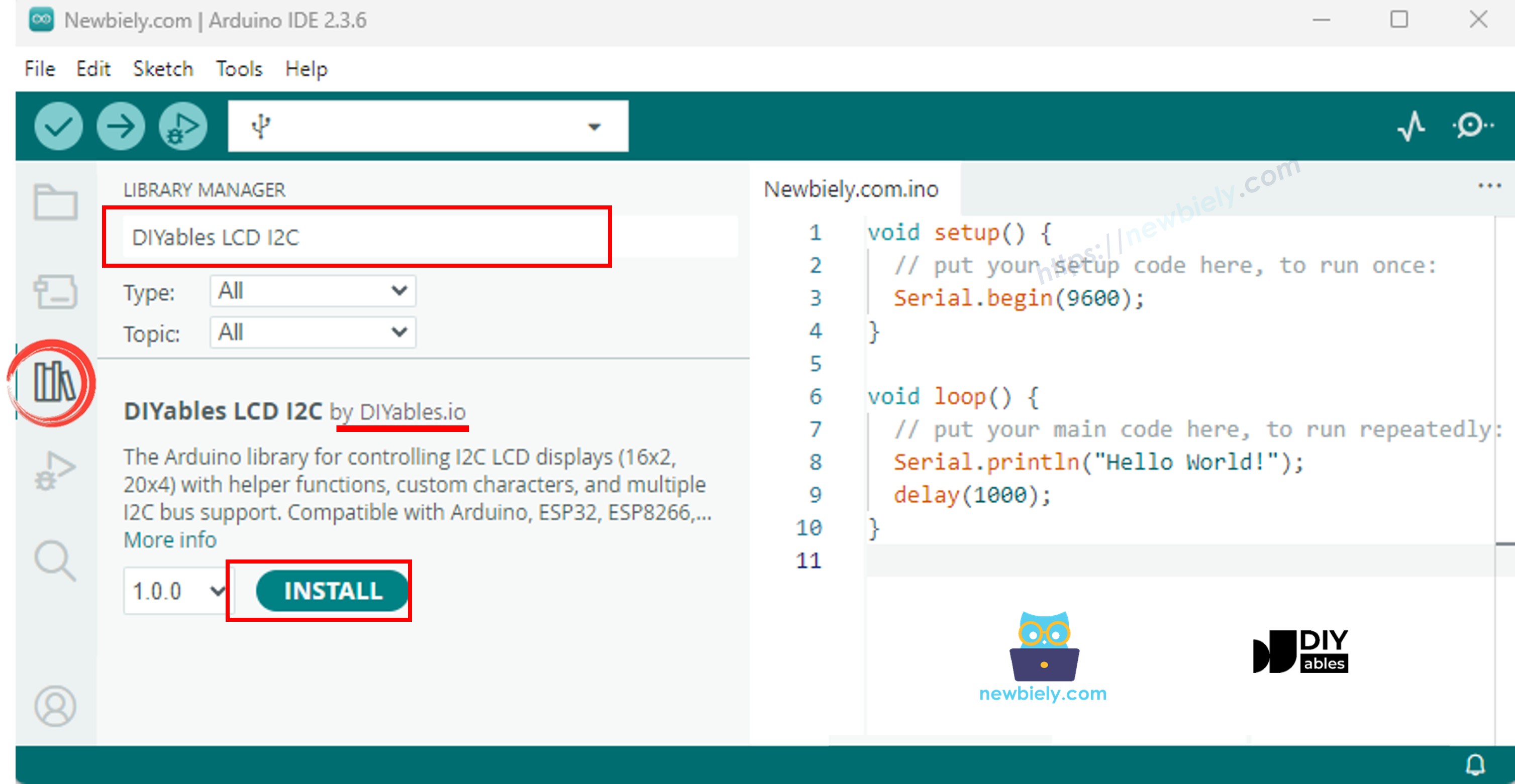

Geben Sie “LiquidCrystal I2C” in das Suchfeld ein, suchen Sie dann nach der LiquidCrystal_I2C-Bibliothek von Frank de Brabander
Klicken Sie auf die Schaltfläche Install, um die LiquidCrystal_I2C-Bibliothek zu installieren.

Arduino Nano ESP32 LiquidCrystal I2C-Bibliothek

Kopieren Sie den obigen Code und fügen Sie ihn in die Arduino-IDE ein.
Kompilieren und laden Sie den Code auf das Arduino Nano ESP32-Board hoch, indem Sie in der Arduino-IDE auf die Hochladen-Schaltfläche klicken.
Machen Sie den Sensor kühler oder wärmer. Zum Beispiel den Sensor neben einer heißen Kaffeetasse zu platzieren.
Sehen Sie das Ergebnis auf dem LCD-Display.

Wenn das LCD nichts anzeigt, siehe Fehlerbehebung bei LCD I2C
