Arduino Nano ESP32 - Wasser-/Flüssigkeitsventil

Dieses Tutorial erklärt, wie man den Fluss einer Flüssigkeit wie Wasser, Bier oder Öl mit dem Arduino Nano ESP32 und einem Solenoidventil steuert. Das Gleiche gilt für die Steuerung des Gasflusses.

Erforderliche Hardware

1	×	Arduino Nano ESP32
1	×	USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1	×	USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1	×	Relais
1	×	Liquid Solenoid Valve
1	×	12V Netzteil
1	×	(Optional) DC-Stromanschluss
1	×	Breadboard
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmen-Erweiterungsboard für Arduino Nano
1	×	(Empfohlen) Breakout-Erweiterungsboard für Arduino Nano
1	×	(Empfohlen) Stromverteiler für Arduino Nano ESP32

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über Wasser-/Flüssigkeitsventil

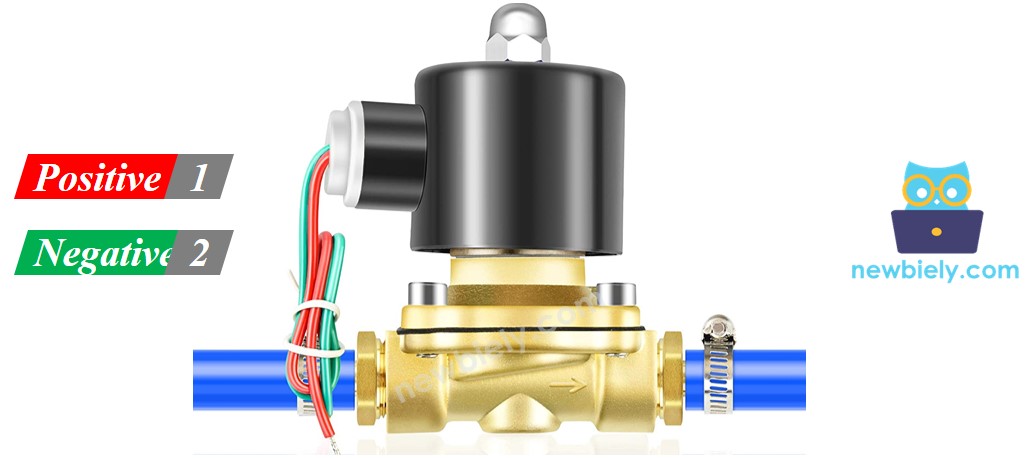

Pinbelegung

Ein Magnetventil hat in der Regel zwei Anschlüsse:

Positiver (+) Pin (rot): muss mit der 12-V-Gleichstromversorgung verbunden werden
Negativer (-) Pin (schwarz oder eine andere Farbe): muss mit der Masse der Gleichstromversorgung verbunden werden

Wie Wasser-/Flüssigkeitsventil funktioniert

Normalerweise ist das Ventil geschlossen. Wenn an die beiden Anschlüsse 12 V Gleichspannung angelegt werden, öffnet sich das Ventil und Wasser bzw. Flüssigkeit kann hindurchfließen.

※ Notiz:

Für einige Arten von Ventilen gibt es im Inneren eine Dichtungseinrichtung, sodass ein Mindestdruck erforderlich ist, um das Ventil zu öffnen (nach dem Anlegen von 12 V Gleichspannung). Der Druck kann durch den Flüssigkeitsfluss erzeugt werden.
Für einige Arten von Ventilen kann Flüssigkeit nur in eine Richtung fließen.

Wie man ein Wasser-/Flüssigkeits-Solenoidventil steuert

Wenn das Ventil von einer 12-Volt-Stromversorgung betrieben wird, öffnet es sich. Zur Steuerung des Ventils müssen wir ein Relais zwischen dem Arduino Nano ESP32 und dem Ventil verwenden. Der Arduino Nano ESP32 kann das Solenoidventil über das Relais steuern. Weitere Informationen zum Relais finden Sie im Arduino Nano ESP32 - Relais-Tutorial.

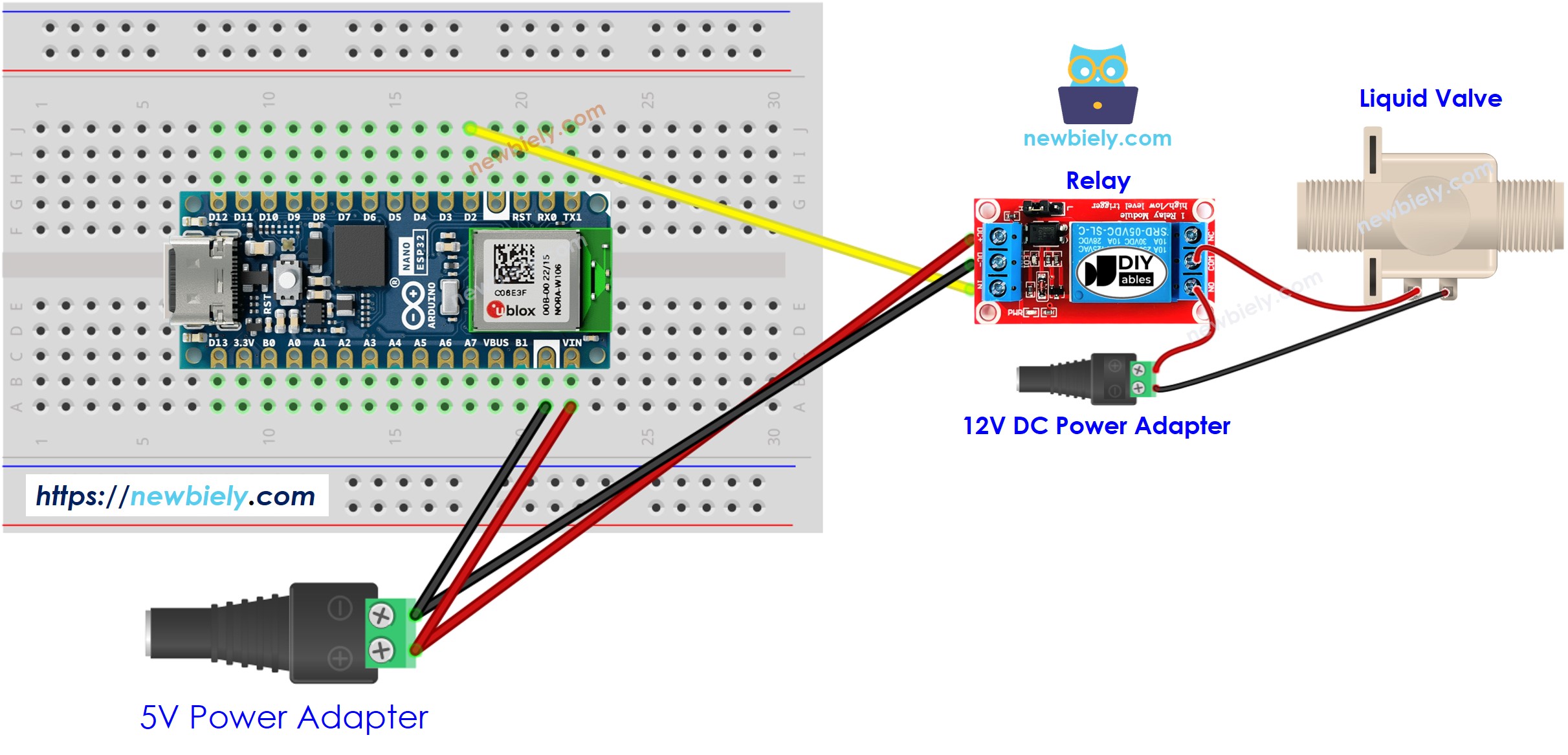

Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Arduino Nano ESP32 Quellcode

Der untenstehende Code schaltet das Wasserventil wiederholt nach fünf Sekunden auf EIN und nach fünf Sekunden wieder auf AUS.

/* * Dieser Arduino Nano ESP32 Code wurde von newbiely.de entwickelt * Dieser Arduino Nano ESP32 Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino-nano-esp32/arduino-nano-esp32-water-liquid-valve */ #define RELAY_PIN D2 // The Arduino Nano ESP32 pin connected to the water valve via the relay // The setup function runs once on reset or power-up void setup() { // initialize digital pin A5 as an output. pinMode(RELAY_PIN, OUTPUT); } // The loop function repeats indefinitely void loop() { digitalWrite(RELAY_PIN, HIGH); // open valve 5 seconds delay(5000); digitalWrite(RELAY_PIN, LOW); // close valve 5 seconds delay(5000); }

Schnelle Schritte

Um mit dem Arduino Nano ESP32 zu beginnen, befolgen Sie diese Schritte:

Wenn Sie neu bei Arduino Nano ESP32 sind, verweisen Sie auf das Tutorial zum Einrichten der Umgebung für Arduino Nano ESP32 in der Arduino IDE wie man die Umgebung für Arduino Nano ESP32 in der Arduino IDE einrichtet.
Schließen Sie die Komponenten gemäß dem bereitgestellten Diagramm an.
Schließen Sie das Arduino Nano ESP32-Board mit einem USB-Kabel an Ihren Computer an.
Starten Sie die Arduino-IDE auf Ihrem Computer.
Wählen Sie das Arduino Nano ESP32-Board und den entsprechenden COM-Port aus.
Kopieren Sie den obigen Code und fügen Sie ihn in die Arduino-IDE ein.
Kompilieren und den Code auf das Arduino Nano ESP32-Board hochladen, indem Sie in der Arduino IDE auf die Schaltfläche Upload klicken.
Überprüfen Sie den Wasserfluss.

Code-Erklärung

Der obige Arduino Nano ESP32-Code enthält eine zeilenweise Erklärung. Bitte lesen Sie die Kommentare im Code!
