Arduino Nano ESP32 - LM35-Temperatursensor

Dieses Tutorial bietet Anweisungen dazu, wie man den Arduino Nano ESP32 verwendet, um den Temperaturwert vom LM35-Temperatursensor auszulesen und ihn im Serial Monitor auszugeben.

Erforderliche Hardware

1	×	Arduino Nano ESP32
1	×	USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1	×	USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1	×	LM35 Temperature Sensor
1	×	Breadboard
1	×	Verbindungskabel
1	×	(Optional) DC-Stromanschluss
1	×	(Empfohlen) Schraubklemmen-Erweiterungsboard für Arduino Nano
1	×	(Empfohlen) Breakout-Erweiterungsboard für Arduino Nano
1	×	(Empfohlen) Stromverteiler für Arduino Nano ESP32

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über den LM35-Temperatursensor

LM35-Temperatursensor Pinbelegung

Der LM35-Temperatursensor hat drei Anschlüsse:

VCC-Pin: Schließen Sie diesen Pin an VCC (3,3 V) an.
GND-Pin: Schließen Sie diesen Pin an GND (0 V) an.
OUT-Pin: Dieser Pin liefert eine Spannung, die proportional zur Temperatur ist.

Wie der LM35-Temperatursensor funktioniert

Der LM35-Sensor liefert eine Spannung, die linear proportional zur Temperatur in Grad Celsius ist. Der Ausgangsskalierungsfaktor des LM35 beträgt 10 mV/°C. Durch Messen der Spannung am OUT-Pin des LM32 können wir den Temperaturwert berechnen.

Schaltplan zwischen LM35-Temperatursensor und Arduino Nano ESP32

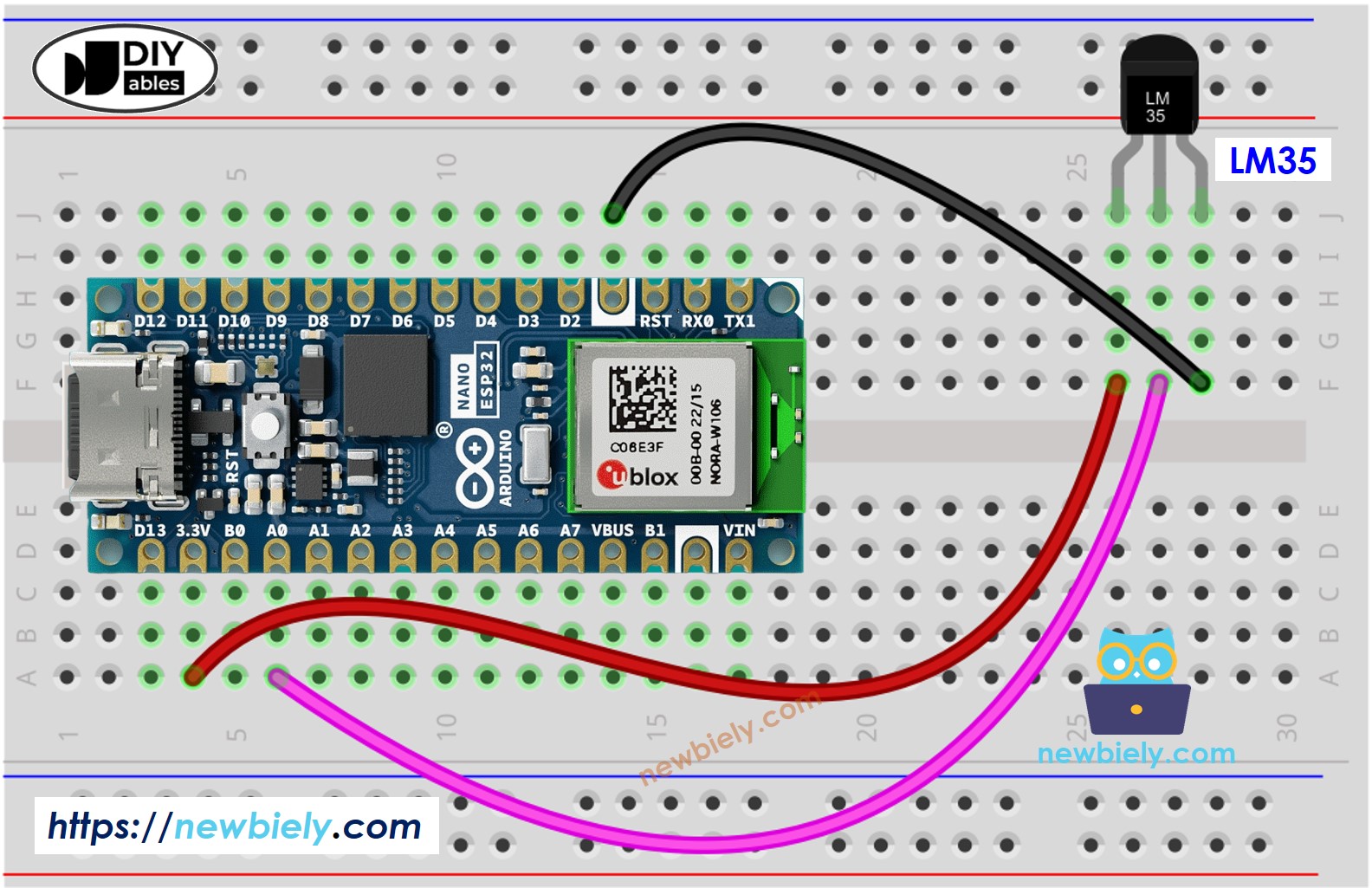

Arduino Nano ESP32 LM35-Temperatursensor Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Arduino Nano ESP32 Code

/* * Dieser Arduino Nano ESP32 Code wurde von newbiely.de entwickelt * Dieser Arduino Nano ESP32 Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino-nano-esp32/arduino-nano-esp32-lm35-temperature-sensor */ #define ADC_VREF_mV 3300.0 // in millivolt #define ADC_RESOLUTION 4096.0 #define PIN_LM35 A0 // The Arduino Nano ESP32 pin connected to LM35 void setup() { Serial.begin(9600); // set the ADC attenuation to 11 dB (up to ~3.3V input) analogSetAttenuation(ADC_11db); } void loop() { // read the ADC value from the temperature sensor int adcVal = analogRead(PIN_LM35); // convert the ADC value to voltage in millivolt float milliVolt = adcVal * (ADC_VREF_mV / ADC_RESOLUTION); // convert the voltage to the temperature in °C float temperature_C = milliVolt / 10; // convert the °C to °F float temperature_F = temperature_C * 9 / 5 + 32; // print the temperature in the Serial Monitor: Serial.print("Temperature: "); Serial.print(temperature_C); // print the temperature in °C Serial.print("°C"); Serial.print(" ~ "); // separator between °C and °F Serial.print(temperature_F); // print the temperature in °F Serial.println("°F"); delay(500); }

Schnelle Schritte

Wenn dies das erste Mal ist, dass Sie den Arduino Nano ESP32 verwenden, lesen Sie wie man die Umgebung für Arduino Nano ESP32 in der Arduino IDE einrichtet.
Kopieren Sie den obigen Code und fügen Sie ihn in die Arduino IDE ein.
Kompilieren und laden Sie den Code auf das Arduino Nano ESP32-Board hoch, indem Sie in der Arduino IDE auf die Schaltfläche Upload klicken.
Bringen Sie den Sensor kälter oder heißer, zum Beispiel indem Sie den Sensor in die Nähe eines Eisbechers legen.
Schauen Sie sich das Ergebnis im Serial Monitor an. Es sieht folgendermaßen aus:

COM6

Send

Temperature: 26.31°C ~ 79.36°F Temperature: 26.44°C ~ 79.59°F Temperature: 26.50°C ~ 79.70°F Temperature: 26.56°C ~ 79.81°F Temperature: 27.06°C ~ 80.71°F Temperature: 27.75°C ~ 81.95°F Temperature: 28.37°C ~ 83.07°F Temperature: 29.00°C ~ 84.20°F Temperature: 29.56°C ~ 85.21°F Temperature: 30.00°C ~ 86.00°F Temperature: 30.31°C ~ 86.56°F Temperature: 30.62°C ~ 87.12°F Temperature: 30.87°C ~ 87.57°F

Autoscroll Show timestamp

Clear output

9600 baud

Newline

※ Notiz:

Diese Anleitung verwendet die analogRead()-Funktion, um Werte von einem ADC (Analog-Digital-Wandler) zu lesen, der an einen Sensor oder ein Bauteil angeschlossen ist. Der ADC des Arduino Nano ESP32 eignet sich für Projekte, die keine hohe Genauigkeit erfordern. Für Projekte, die präzise Messungen benötigen, beachten Sie Folgendes:

Der ADC des Arduino Nano ESP32 ist nicht perfekt genau und muss möglicherweise für korrekte Ergebnisse kalibriert werden. Jedes Arduino Nano ESP32-Board kann sich leicht unterscheiden, daher ist eine Kalibrierung für jedes einzelne Board notwendig.
Die Kalibrierung kann herausfordernd sein, insbesondere für Anfänger, und führt möglicherweise nicht immer zu den exakten Ergebnissen, die Sie wünschen.

Für Projekte mit hoher Präzision sollten Sie in Erwägung ziehen, einen externen ADC (z. B. ADS1115) mit dem Arduino Nano ESP32 zu verwenden oder einen anderen Arduino zu nutzen, wie zum Beispiel das Arduino Uno R4 WiFi, das einen zuverlässigeren ADC besitzt. Wenn Sie trotzdem den ADC des Arduino Nano ESP32 kalibrieren möchten, verweisen Sie auf den ESP32 ADC Calibration Driver.
