Arduino Nano ESP32 - Temperatursensor - LCD

In diesem Tutorial erfahren Sie, wie Sie das Arduino Nano ESP32 verwenden, um die Temperatur vom DS18B20-Temperatursensor auszulesen und sie auf einem LCD mit I2C-Schnittstelle 16×2 anzuzeigen.

Erforderliche Hardware

1	×	Arduino Nano ESP32
1	×	USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1	×	USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1	×	LCD I2C
1	×	DS18B20 Temperatursensor (mit Adapter)
1	×	DS18B20 Temperatursensor (ohne Adapter)
1	×	Breadboard
1	×	Verbindungskabel
1	×	(Optional) DC-Stromanschluss
1	×	(Empfohlen) Schraubklemmen-Erweiterungsboard für Arduino Nano
1	×	(Empfohlen) Breakout-Erweiterungsboard für Arduino Nano
1	×	(Empfohlen) Stromverteiler für Arduino Nano ESP32

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Kaufhinweis: Viele DS18B20-Sensoren auf dem Markt sind von geringer Qualität. Wir empfehlen dringend den Kauf des Sensors von der Marke DIYables über den obigen Link. Wir haben ihn getestet und er funktionierte gut.

Über Temperatursensor und LCD

Wir haben spezifische Tutorials zu Temperatursensoren und LCD. Jedes Tutorial enthält detaillierte Informationen und Schritt-für-Schritt-Anleitungen zur Pinbelegung, zum Funktionsprinzip, zur Verkabelung zum ESP32, zum Arduino Nano ESP32-Code... Weitere Informationen dazu finden Sie in den folgenden Links:

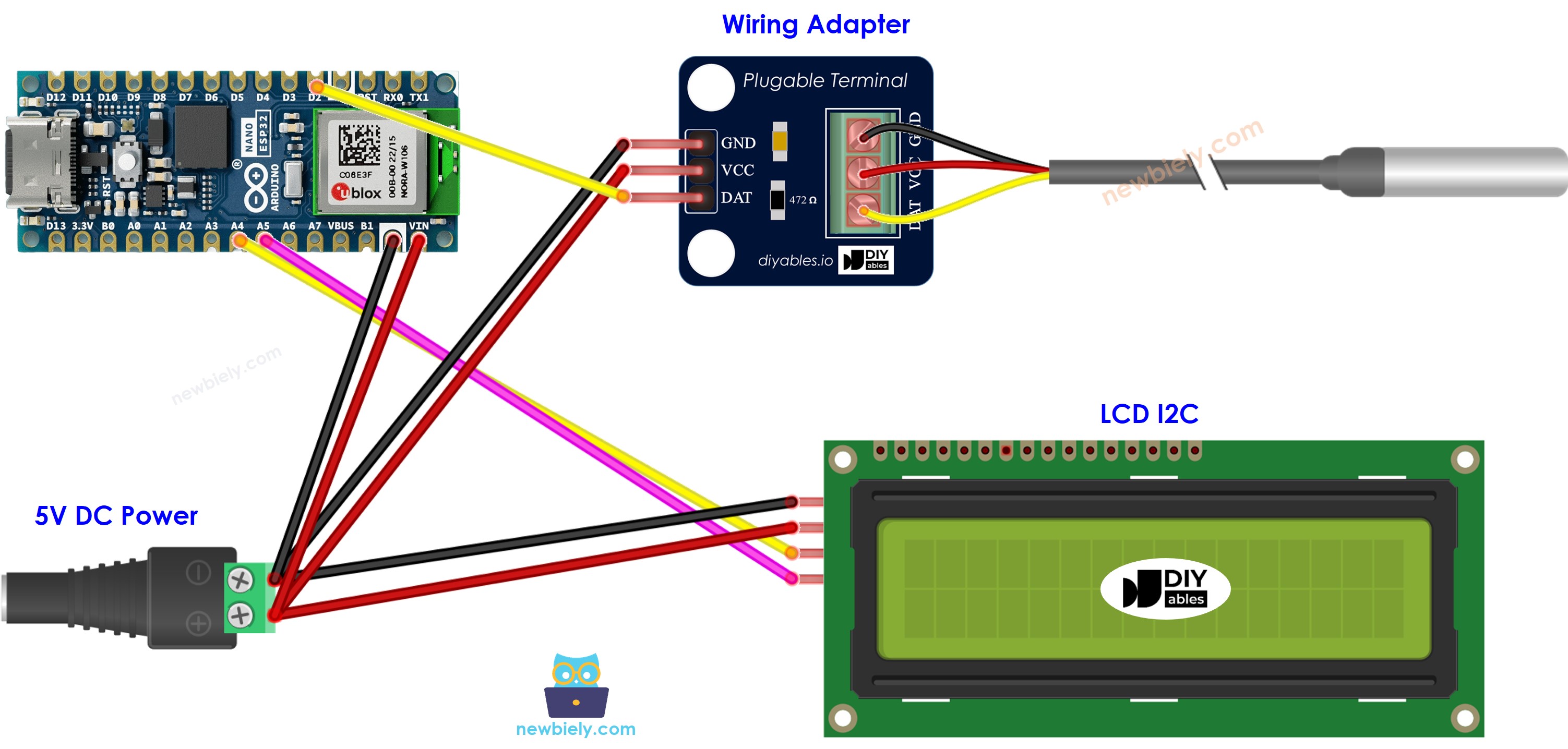

Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Arduino Nano ESP32-Code

/* * Dieser Arduino Nano ESP32 Code wurde von newbiely.de entwickelt * Dieser Arduino Nano ESP32 Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino-nano-esp32/arduino-nano-esp32-temperature-sensor-lcd */ #include <OneWire.h> #include <DallasTemperature.h> #include <LiquidCrystal_I2C.h> #define SENSOR_PIN D2 // The Arduino Nano ESP32 pin connected to DS18B20 sensor's DQ pin OneWire oneWire(SENSOR_PIN); DallasTemperature DS18B20(&oneWire); LiquidCrystal_I2C lcd(0x27, 16, 2); // I2C address 0x27 (from DIYables LCD), 16 column and 2 rows float tempC; // temperature in Celsius float tempF; // temperature in Fahrenheit void setup() { DS18B20.begin(); // initialize the sensor lcd.init(); // initialize the lcd lcd.backlight(); // open the backlight } void loop() { DS18B20.requestTemperatures(); // send the command to get temperatures tempC = DS18B20.getTempCByIndex(0); // read temperature in Celsius tempF = tempC * 9 / 5 + 32; // convert Celsius to Fahrenheit lcd.clear(); lcd.setCursor(0, 0); // display position lcd.print(tempC); // display the temperature in Celsius lcd.print((char)223); // display ° character lcd.print("C"); lcd.setCursor(0, 1); // display position lcd.print(tempF); // display the temperature in Fahrenheit lcd.print((char)223); // display ° character lcd.print("F"); delay(500); }

※ Notiz:

Die LCD-I2C-Adresse kann von Hersteller zu Hersteller unterschiedlich sein. Im Code verwendeten wir die Adresse 0x27, die vom Hersteller DIYables angegeben wurde.

Schnelle Schritte

Um mit dem Arduino Nano ESP32 zu beginnen, folgen Sie diesen Schritten:

Wenn Sie neu bei Arduino Nano ESP32 sind, verweisen Sie auf das Tutorial wie man die Umgebung für Arduino Nano ESP32 in der Arduino IDE einrichtet.
Verdrahten Sie die Bauteile gemäß dem bereitgestellten Diagramm.
Verbinden Sie das Arduino Nano ESP32-Board mit Ihrem Computer über ein USB-Kabel.
Öffnen Sie die Arduino IDE auf Ihrem Computer.
Wählen Sie das Arduino Nano ESP32-Board und den entsprechenden COM-Port.
Klicken Sie auf das Libraries-Symbol in der linken Symbolleiste der Arduino IDE.
Suchen Sie im Suchfeld nach “DallasTemperature”, und suchen Sie dann nach der DallasTemperature-Bibliothek von Miles Burton.
Klicken Sie auf die Install-Schaltfläche, um die DallasTemperature-Bibliothek zu installieren.

Arduino Nano ESP32 Dallas-Temperatur-Bibliothek

Sie werden aufgefordert, die Abhängigkeit zu installieren. Klicken Sie auf die Schaltfläche Install All, um die OneWire-Bibliothek zu installieren.

Geben Sie „LiquidCrystal I2C“ in das Suchfeld ein, dann suchen Sie nach der LiquidCrystal_I2C-Bibliothek von Frank de Brabander.
Klicken Sie auf die Schaltfläche Installieren, um die LiquidCrystal_I2C-Bibliothek zu installieren.

Arduino Nano ESP32 LiquidCrystal I2C-Bibliothek

Kopiere den obigen Code und füge ihn in die Arduino IDE ein.
Kompiliere und lade den Code auf das Arduino Nano ESP32-Board hoch, indem du in der Arduino IDE auf die Hochladen Schaltfläche klickst.
Mache den Sensor heißer oder kälter, indem du den DS18B20-Temperatursensor in deine Hand nimmst oder ihn in heißes bzw. kaltes Wasser einlegst.
Sieh dir das Ergebnis im LCD an.

Wenn das LCD nichts anzeigt, siehe Fehlerbehebung bei LCD I2C

Zeile-für-Zeile Code-Erklärung

Der obige Arduino Nano ESP32-Code enthält eine Zeile-für-Zeile-Erklärung. Bitte lesen Sie die Kommentare im Code!
