Arduino Nano ESP32 - Heizelement steuern

Dieses Tutorial beschreibt, wie man den Arduino Nano ESP32 verwendet, um ein Heizelement zu steuern. Aufbauend auf diesem Tutorial erfahren Sie in einem weiteren Tutorial, wie man ein Heizsystem baut.

Erforderliche Hardware

1	×	Arduino Nano ESP32
1	×	USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1	×	USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1	×	Relais
1	×	Heizelement
1	×	12V Netzteil
1	×	(Optional) DC-Stromanschluss
1	×	Breadboard
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmen-Erweiterungsboard für Arduino Nano
1	×	(Empfohlen) Breakout-Erweiterungsboard für Arduino Nano
1	×	(Empfohlen) Stromverteiler für Arduino Nano ESP32

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über das Heizelement

Pinbelegung

Das Heizelement hat in der Regel zwei Stifte:

Positiver (+) Pin (rot): muss mit 12 V DC-Stromversorgung verbunden werden
Negativer (-) Pin (schwarz): muss mit dem GND der DC-Stromversorgung verbunden werden

So steuern Sie das Heizelement

Wenn das 12-Volt-Heizelement von einer 12-Volt-Stromversorgung betrieben wird, erzeugt es Wärme. Um ein Heizelement zu steuern, muss ein Relais zwischen dem Arduino Nano ESP32 und dem Heizelement verwendet werden. Der Arduino Nano ESP32 kann das Heizelement über das Relais steuern. Wenn Sie nichts über Relais (Pinout, Funktionsweise, Programmierung …) wissen, lernen Sie im Arduino Nano ESP32 - Relais-Tutorial etwas über Relais.

Verdrahtungsdiagramm

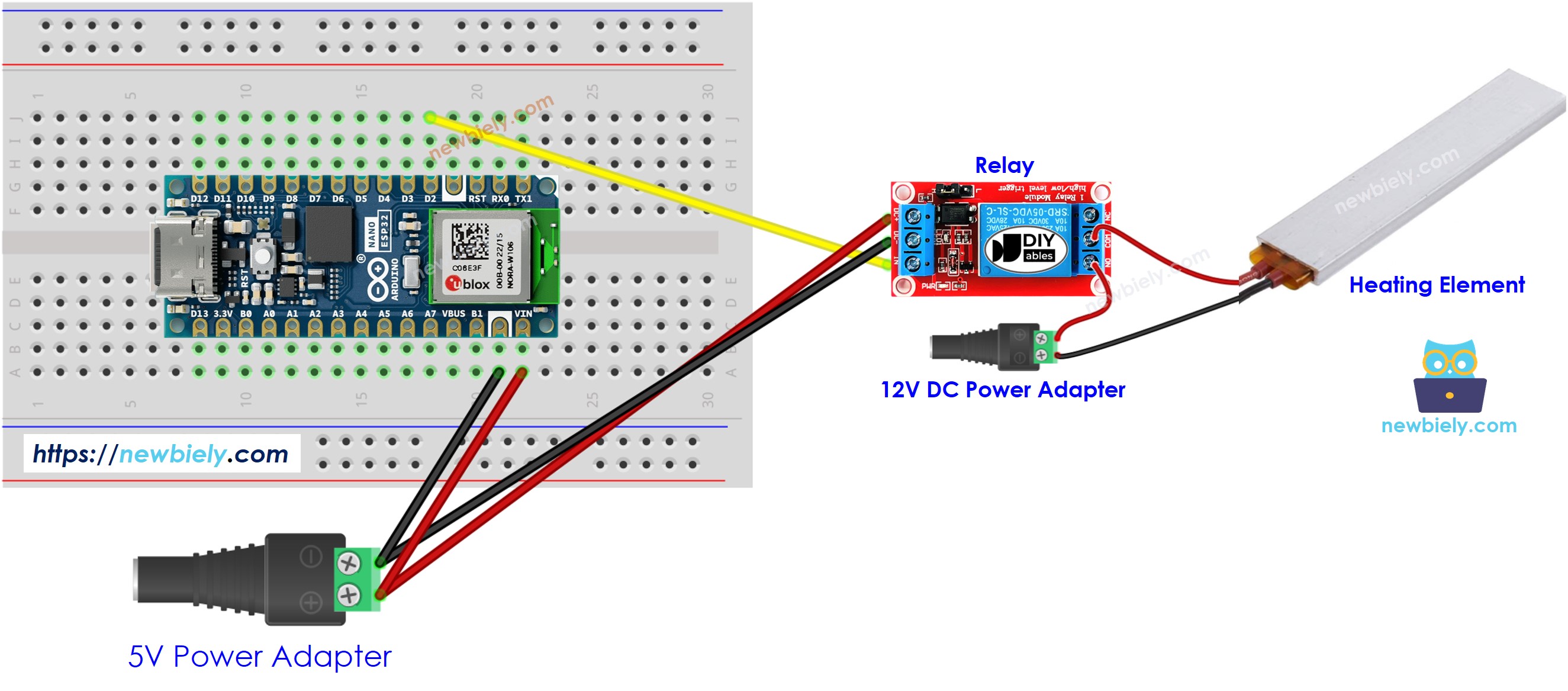

Arduino Nano ESP32 Heizelement-Schaltplan

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Arduino Nano ESP32-Quellcode

Der untenstehende Code schaltet das Heizelement wiederholt nach fünf Sekunden EIN und nach fünf Sekunden AUS.

/* * Dieser Arduino Nano ESP32 Code wurde von newbiely.de entwickelt * Dieser Arduino Nano ESP32 Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino-nano-esp32/arduino-nano-esp32-controls-heating-element */ #define RELAY_PIN D2 // The Arduino Nano ESP32 pin connected to the heating element via the relay // The setup function runs once on reset or power-up void setup() { // initialize digital pin A5 as an output. pinMode(RELAY_PIN, OUTPUT); } // The loop function repeats indefinitely void loop() { digitalWrite(RELAY_PIN, HIGH); // turn on heating element 5 seconds delay(5000); digitalWrite(RELAY_PIN, LOW); // turn off heating element 5 seconds delay(5000); }

Schnelle Schritte

Verbinde Arduino Nano ESP32 über ein USB-Kabel mit dem PC.
Öffne die Arduino-IDE, wähle das richtige Board und den passenden Port aus.
Kopiere den obigen Code und füge ihn in die Arduino-IDE ein.
Kompiliere und lade den Code auf das Arduino Nano ESP32-Board hoch, indem du auf die Schaltfläche Hochladen in der Arduino-IDE klickst.
Überprüfe die Temperatur des Heizelements.

Bitte seien Sie vorsichtig. Es kann Sie und Ihr Haus verbrennen. Dies ist ein ernstes Thema, und wir möchten, dass Sie sicher bleiben. Wenn Sie NICHT zu 100% sicher sind, was Sie tun, tun Sie sich selbst einen Gefallen und berühren Sie nichts. Fragen Sie jemanden, der sich auskennt! Wir übernehmen keinerlei Verantwortung für Ihre Sicherheit.

Code-Erklärung

Der obige Arduino Nano ESP32-Code enthält eine zeilenweise Erklärung. Bitte lesen Sie die Kommentare im Code!
