Arduino Nano ESP32 - RS-422
Dieses Tutorial zeigt dir, wie man RS-422-Kommunikation mit dem ESP32 verwendet. Wir werden im Folgenden die folgenden Schritte durchgehen:
- Wie man den Arduino Nano ESP32 mit dem TTL-zu-RS-422-Modul verbindet.
- Wie man den Arduino Nano ESP32 programmiert, um Daten vom TTL-zu-RS-422-Modul zu empfangen.
- Wie man den Arduino Nano ESP32 programmiert, um Daten an das TTL-zu-RS-422-Modul zu senden.
- Wie man bidirektionale Daten über RS-422 zwischen Ihrem PC und dem Arduino Nano ESP32 sendet.
Erforderliche Hardware
Oder Sie können die folgenden Kits kaufen:
1 | × | DIYables Sensor-Kit (30 Sensoren/Displays) | |
1 | × | DIYables Sensor-Kit (18 Sensoren/Displays) |
Über TTL-zu-RS-422-Modul
Beim Einsatz serieller Kommunikation auf dem Arduino Nano ESP32 mit Funktionen wie Serial.print(), Serial.read() und Serial.write() erfolgt die Datenübertragung über den TX-Pin, während der Empfang über den RX-Pin stattfindet. Diese Pins arbeiten auf TTL-Ebene, was bedeutet, dass sie Signale mit einem begrenzten Spannungsbereich verarbeiten. Daher wird für die serielle Kommunikation über längere Distanzen die TTL-Signale in RS-232, RS-422 oder RS-485-Standards konvertiert.
In diesem Leitfaden untersuchen wir die Verwendung von RS-422 (auch RS-422 genannt) mit dem Arduino Nano ESP32, indem wir ein TTL-zu-RS-422-Modul einsetzen. Dieses Modul ermöglicht die Umwandlung von TTL-Signalen in RS-422-Signale und umgekehrt.
Pinbelegung
Das RS422-zu-TTL-Modul verfügt über zwei Schnittstellen:
- TTL-Schnittstelle (verbunden mit ESP32):
- VCC-Pin: Dieser Versorgungspin sollte mit VCC (5V oder 3,3V) verbunden werden.
- GND-Pin: Dieser Versorgungspin sollte mit GND (0V) verbunden werden.
- RXD-Pin: Dieser Datenpin sollte mit einem TX-Pin des Arduino Nano ESP32 verbunden werden.
- TXD-Pin: Dieser Datenpin sollte mit einem RX-Pin des Arduino Nano ESP32 verbunden werden.
- RS422-Schnittstelle:
- A (R+) Pin: Dies ist der RX+-Pin des Moduls. Verbinden Sie diesen Pin mit dem TX+-Pin (T+ oder Y-Pin) des anderen RS422-Geräts.
- B (R-) Pin: Dies ist der RX- Pin des Moduls. Verbinden Sie diesen Pin mit dem TX- Pin (T- oder Z-Pin) des anderen RS422-Geräts.
- Y (T+) Pin: Dies ist der TX+-Pin des Moduls. Verbinden Sie diesen Pin mit dem RX+-Pin (R+ oder A-Pin) des anderen RS422-Geräts.
- Z (T-) Pin: Dies ist der TX- Pin des Moduls. Verbinden Sie diesen Pin mit dem RX- Pin (R- oder B-Pin) des anderen RS422-Geräts.

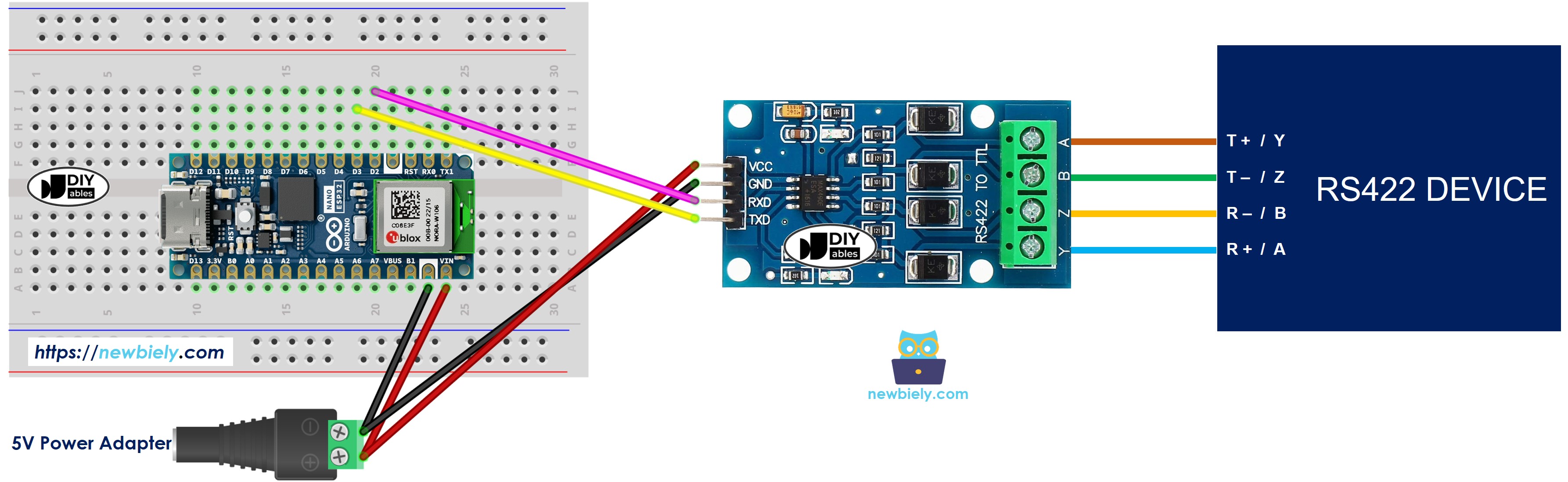

Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.
Wie programmiert man den Arduino Nano ESP32, um das RS422-Modul zu verwenden
- Definieren Sie die seriellen Pins:
- Initialisiert die serielle Schnittstelle:
- Um Daten von RS422 zu lesen, können Sie die folgenden Funktionen verwenden:
- Um Daten auf RS422 zu schreiben, können Sie die folgenden Funktionen verwenden:
- Und weitere Funktionen zur Verwendung mit RS422 in Serial-Referenz
Arduino Nano ESP32 Code
Testen
Sie können einen Test durchführen, indem Sie Daten von Ihrem PC zum Arduino Nano ESP32 über RS-422 senden und umgekehrt. Um dies zu tun, befolgen Sie die folgenden Schritte:

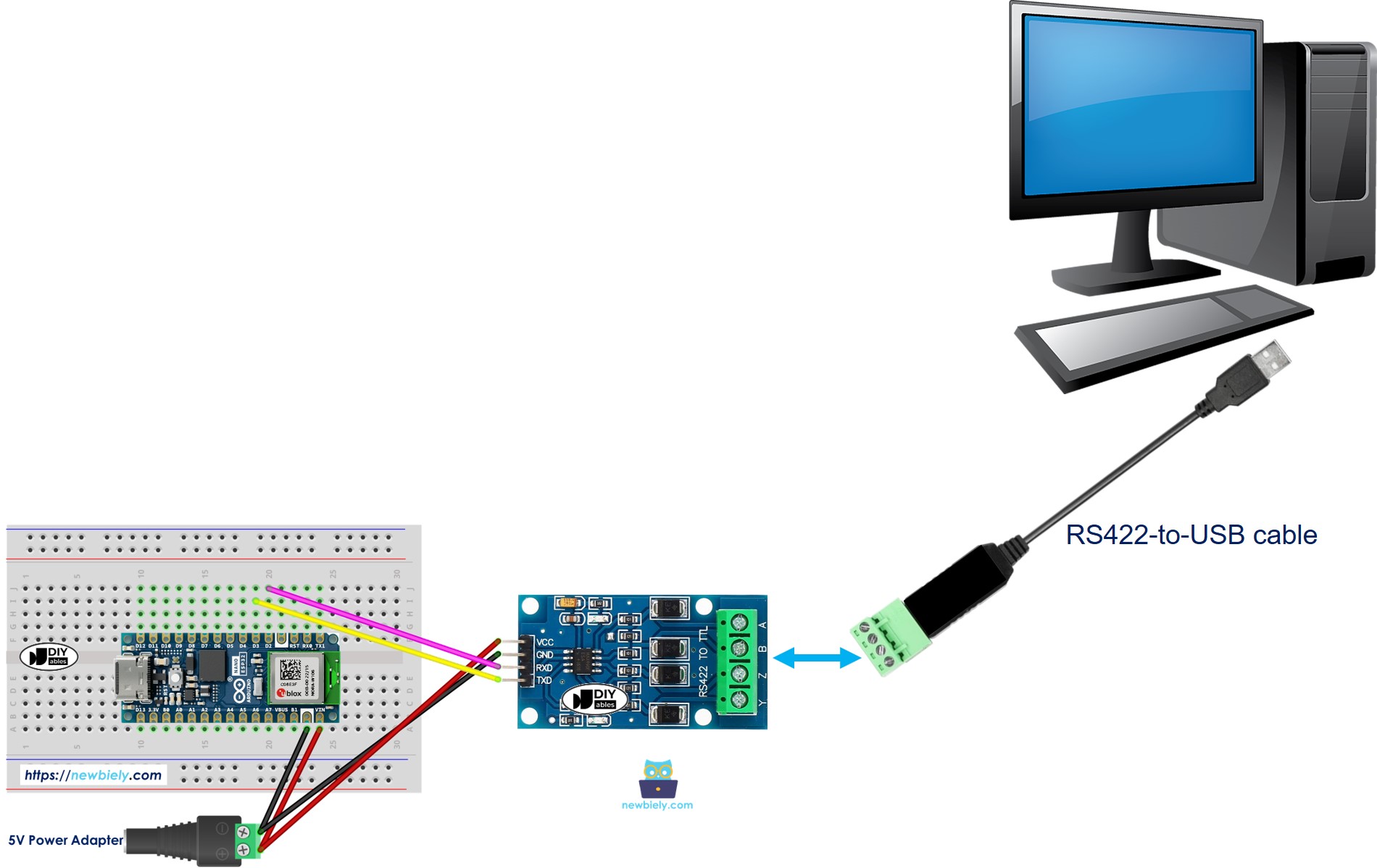

- Schließen Sie den Arduino Nano ESP32 über ein RS-422-zu-USB-Kabel an Ihren PC an, wie unten gezeigt:

- Öffnen Sie das serielle Terminalprogramm und konfigurieren Sie die seriellen Parameter (COM-Port, Baudrate ...)
- Geben Sie einige Daten über das serielle Terminal ein, um sie an den ESP32 zu senden.
- Wenn es erfolgreich ist, sehen Sie die Echo-Daten im seriellen Terminal.
