Arduino Nano ESP32 - RS-232

In diesem Tutorial werden wir lernen, wie man RS232-Kommunikation mit dem Arduino Nano ESP32 verwendet. Im Detail werden wir lernen:

Wie man den Arduino Nano ESP32 mit dem TTL-zu-RS232-Modul verbindet
Wie man den Arduino Nano ESP32 programmiert, um Daten aus dem TTL-zu-RS232-Modul zu lesen
Wie man den Arduino Nano ESP32 programmiert, um Daten an das TTL-zu-RS232-Modul zu senden

Erforderliche Hardware

1	×	Arduino Nano ESP32
1	×	USB-Kabel Typ-A zu Typ-C (für USB-A PC)
1	×	USB-Kabel Typ-C zu Typ-C (für USB-C PC)
1	×	TTL-zu-RS232-Modul
1	×	Verbindungskabel
1	×	Breadboard
1	×	(Optional) USB to RS232 Cable
1	×	(Optional) USB to RS232 Converter
1	×	(Optional) RS232 Gender Changer
1	×	(Empfohlen) Schraubklemmen-Erweiterungsboard für Arduino Nano
1	×	(Empfohlen) Breakout-Erweiterungsboard für Arduino Nano
1	×	(Empfohlen) Stromverteiler für Arduino Nano ESP32

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über TTL-zu-RS232-Modul

Wenn Sie die serielle Kommunikation verwenden, indem Sie Funktionen wie Serial.print(), Serial.read(), Serial.write() … auf dem ESP32 verwenden, gibt der ESP32 Daten am TX-Pin aus oder liest Daten vom RX-Pin ein. Die Signale an TX- und RX-Pins haben TTL-Niveau. Diese Signale reichen nicht weit. Daher müssen Sie, wenn Sie die serielle Kommunikation über längere Entfernungen verwenden möchten, das TTL-Signal in RS232-, RS485- oder RS422-Signale umwandeln.

Das TTL-zu-RS-232-Modul wandelt TTL-Signal in RS-232-Signal um und umgekehrt.

Pinbelegung

Das RS-232-zu-TTL-Modul hat zwei Schnittstellen:

Die TTL-Schnittstelle (mit dem ESP32 verbunden) enthält 4 Pins

VCC-Pin: Versorgungs-Pin, muss mit VCC verbunden werden (5V/3,3V)
GND-Pin: Massepin, muss mit GND (0V) verbunden werden
RXD-Pin: Datenpin, muss mit einem RX-Pin des Arduino Nano ESP32 verbunden werden
TXD-Pin: Datenpin, muss mit einem TX-Pin des Arduino Nano ESP32 verbunden werden

Die RS232-Schnittstelle: DB9-Weibchen-D-Sub-Steckverbinder, diesen mit dem seriellen Gerät verbinden

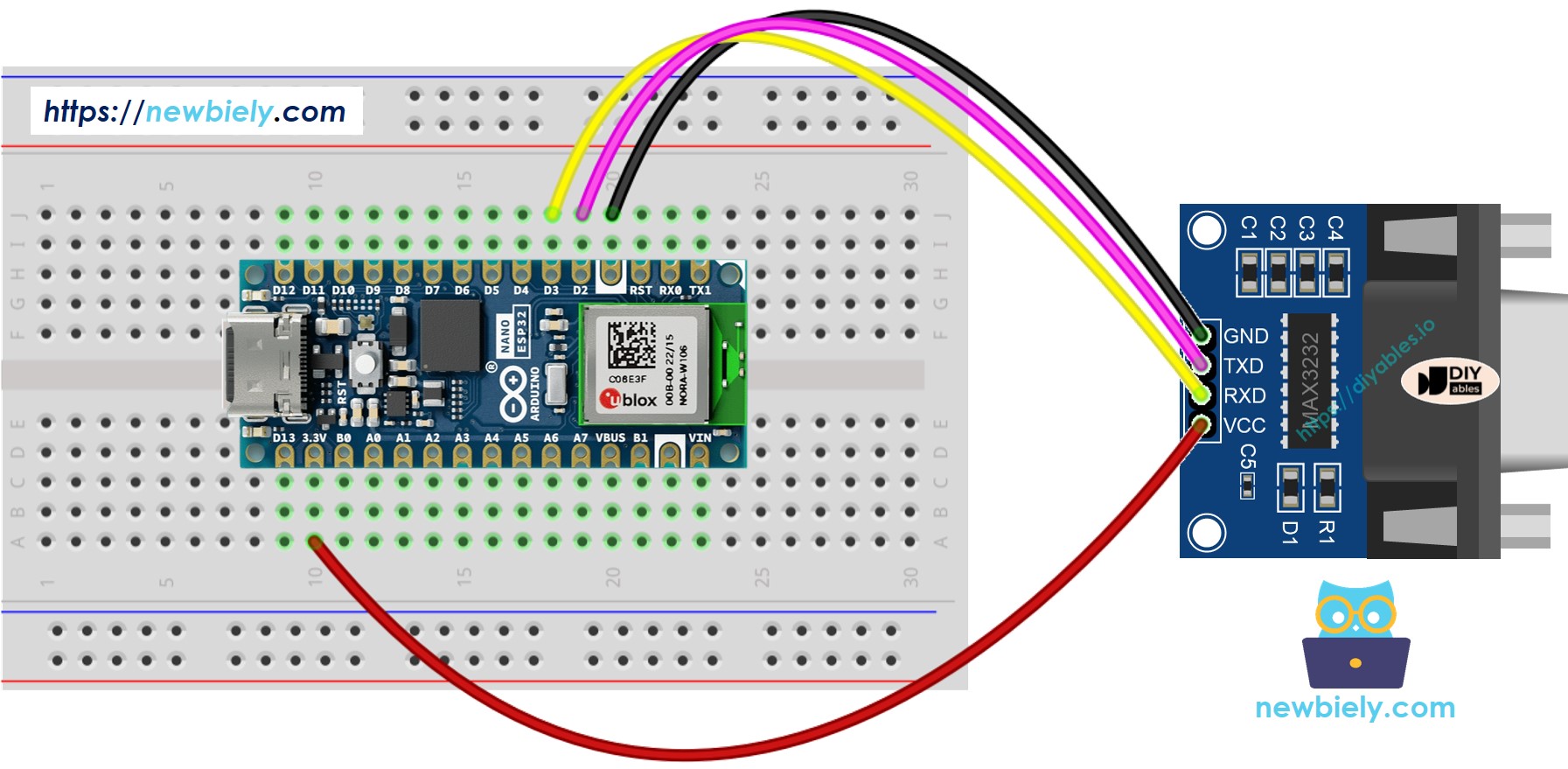

Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Wie man den Arduino Nano ESP32 programmiert, um das RS-232-Modul zu verwenden.

Wenn Sie zum ersten Mal den Arduino Nano ESP32 verwenden, sehen Sie sich wie man die Umgebung für Arduino Nano ESP32 in der Arduini IDE einrichtet an.
Definieren Sie die seriellen Pins:

#define RX1PIN D3 #define TX1PIN D2

Initialisiert die serielle Schnittstelle:

Serial1.begin(9600, SERIAL_8N1, RX1PIN, TX1PIN); // RS-232-Schnittstelle

Um Daten zu lesen, die von RS-232 kommen, können Sie die folgenden Funktionen verwenden:

Um Daten über RS-232 zu schreiben, können Sie die folgenden Funktionen verwenden:

Und weitere Funktionen zur Verwendung mit RS-232 in Serial reference

Arduino Nano ESP32-Code für RS232

/* * Dieser Arduino Nano ESP32 Code wurde von newbiely.de entwickelt * Dieser Arduino Nano ESP32 Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino-nano-esp32/arduino-nano-esp32-rs232 */ #define RX1PIN D3 #define TX1PIN D2 void setup() { // start communication with baud rate 9600 Serial.begin(9600); // Serial Monitor Serial1.begin(9600, SERIAL_8N1, RX1PIN, TX1PIN); // RS232 // wait a moment to allow serial ports to initialize delay(100); } void loop() { // Check if there's data available on Serial1 if (Serial1.available()) { char data = Serial1.read(); // read the received character Serial1.print(data); // echo back to data to the sender Serial.print(data); // print the recived data to Serial Monitor } }

Tests

Sie können einen Test durchführen, indem Sie Daten zwischen Ihrem PC und dem Arduino Nano ESP32 über RS232 in beide Richtungen übertragen. Befolgen Sie die unten aufgeführten Schritte:

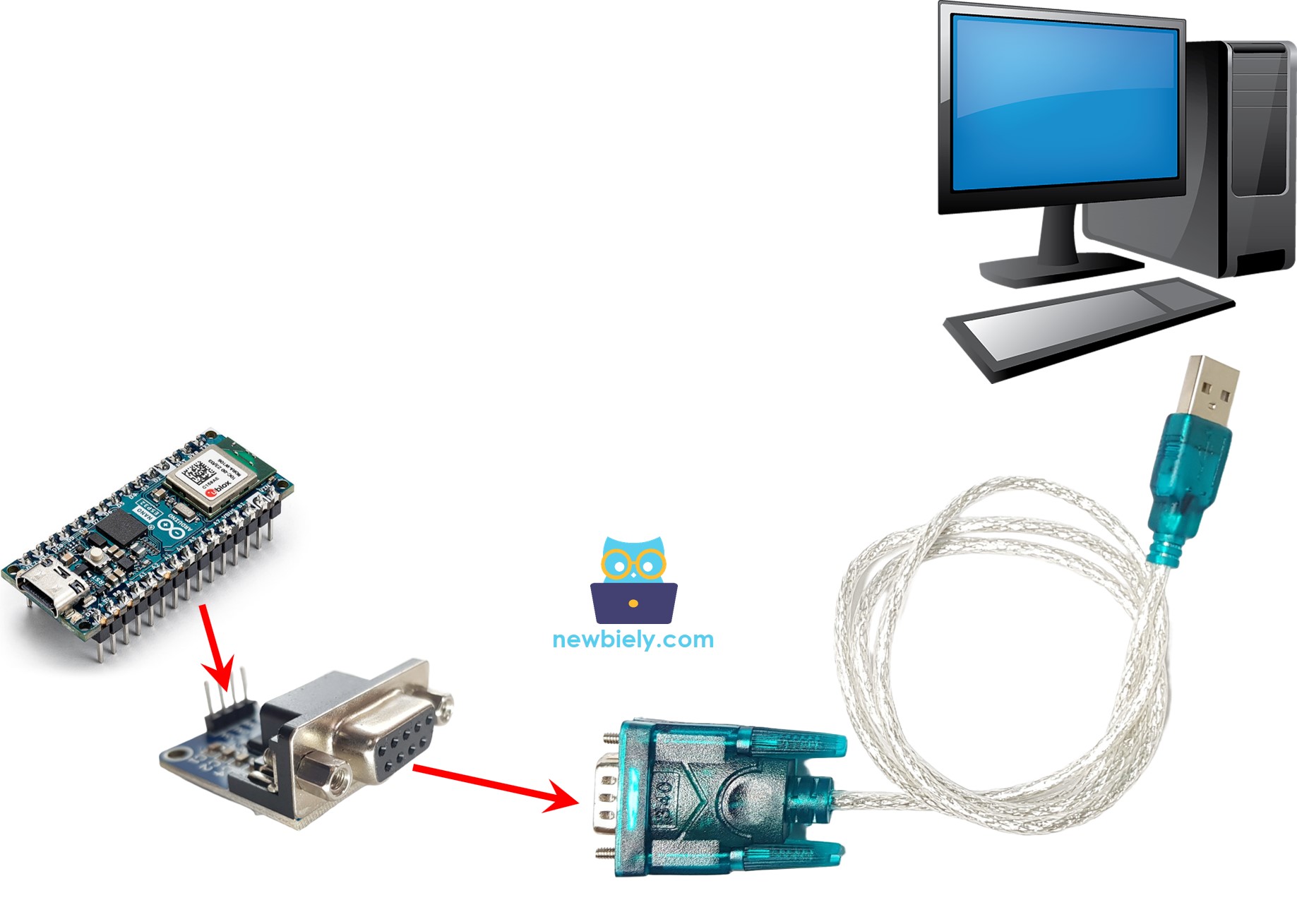

Verbinden Sie den Arduino Nano ESP32 mit Ihrem PC über ein RS232-zu-USB-Kabel, wie im untenstehenden Bild dargestellt:

Arduino Nano ESP32 RS-232 zur PC-Kommunikation

Installieren Sie ein serielles Terminalprogramm wie Tera Term oder PuTTY.
Öffnen Sie das serielle Terminalprogramm und konfigurieren Sie die seriellen Parameter (COM-Port, Baudrate usw.).
Geben Sie einige Daten in das serielle Terminal ein, um sie an den Arduino Nano ESP32 zu übertragen.
Wenn der Test erfolgreich ist, sehen Sie die zurückgesendeten Daten im seriellen Terminal.
